Спасибо за книжку. Классная .С удовольствием пополнил свою библиотеку. Однако пробежавшись по ней (может быть слишком быстро),пока не нашёл, где автор призывает производить арифметические действия с постоянным и переменным составляющей индукции . Не могли бы скинуть скрин страницы? -
-
По схемам стабилизатора решил начать с варианта на полевом транзисторе и TL431. Сперва собрал на IRFZ44N (RDS=0.022 ома, Vt=2.3v). За основу взята вот эта схема. Как бы схем много с разными номиналами. С входным переменным напряжением 6,9 вольта и с 30 000 мкф после выпрямительного моста - стабилизация 2,5 вольта на лампе 2А3..... На входном переменном напряжении 5,6 вольта - пульсации не подавились - пульсации около 0,3 вольта ..... -это много. Наращивание конденсаторов до 50 000 мкф не помогло, только трансформатор вдруг загудел. Уменьшил до 30 000 мкф -трансформатор гудеть перестал. Тогда поставил транзистор IRL3803V - на плате управления 3D принтером RAMPS -он рекомендован для замены IRFZ44N - чтобы плата меньше грелась и там действительно помогает. И да, в этой схеме он показал себя лучше.... И с входным напряжением вы 5,6 вольта выдал стабилизацию 2,4 вольта (по краю - на 2,5 вольтах пульсации не додавлены)..... По идее тут бы входное 6,0 вольт совсем было бы нормально. Как бы 5,6 это напряжение на данном трансформаторе на макете - на усилителе ТОР и там можно дополнительной накальной обмоткой намотать нужное напряжение и больше, и меньше. Можно вместо схемы на 3 диодных сборках Шоттки собрать выпрямитель на 4 диодных сборках (на усилителе так и планирую собрать)... тоже даст какой то эффект..... Но без запаса нельзя - просядет вечером сеть 230 вольт и и всё - полезет фон. Поэтому нужен запас несколько десяток вольта. А при 5,6 вольтах входного переменного ..... вылезли помехи от возбуждения импульсов управления. Так как проблема известная лечится подбором конденсатора в схему. У меня получился лучший результат с плёнкой 0,68 мкф - 1,0 мкф. Пробовал МКТ, МКР, полистирол(0,5мкф, 1,0 мкф и 3,3 мкф) и СГМ (10 000 пф - мало не пошло). Меньше 0,68 мкф -пульсации не давятся..... более 1 мкф - от наращивания эффекта не видно. Пробовал электролиты 100 мкф и 3300 мкф ..... 100 мкф лучше , чем 3300 мкф, но не справляется -не может убрать помехи полностью. А вот даже МКТ 0,68 полностью убирает помехи. А с полистиролом 1 мкф или 3,3 мкф - давятся даже шумы на 2 мВ - линия становится тонкой на осциллографе. А 0,5 мкф полистирола - не хватает додавить эти помехи. Интересный момент - при входе 5,6 вольта переменного напряжения, под нагрузкой на электролитах 30 000 мкф тестер показал 5,6 вольт постоянного напряжения при выпрямлении диодами Шоттки. Радиатор 8 см х 5,5 см х 2,5 см - 13 ребер = 440 кв.см. Под нагрузкой за пол часа - греется до 75 градусов. Коммутационные помехи (предположительно от работы TL431) вот так проявились. Убираются полностью плёночным конденсатором 0,68-3,3 мкф. В интернете нарылся вот такой пост Там много всего было - одна из схем развития темы вот такая. Вроде как обещают совсем небольшое требуемое напряжение превышения на уровнем стабилизации...... Но схемы пробовались для стабилизации накала 6,3 вольта 2А. Вроде как выпрямляли прямо 6,5 вольта и получали стабилизацию на уровне 6,0 вольта. Буду пробовать..... p.s. В 3D принтере IRL3803V - управляет током 15А 12 вольт для нагрева рабочего стола на всём времени печати (может и несколько суток печатать большую модель)- и стоит вообще на плате без радиатора. НО там он работает в "ключевом" режиме, то есть- или "полностью открыт", или "полностью закрыт". -
-

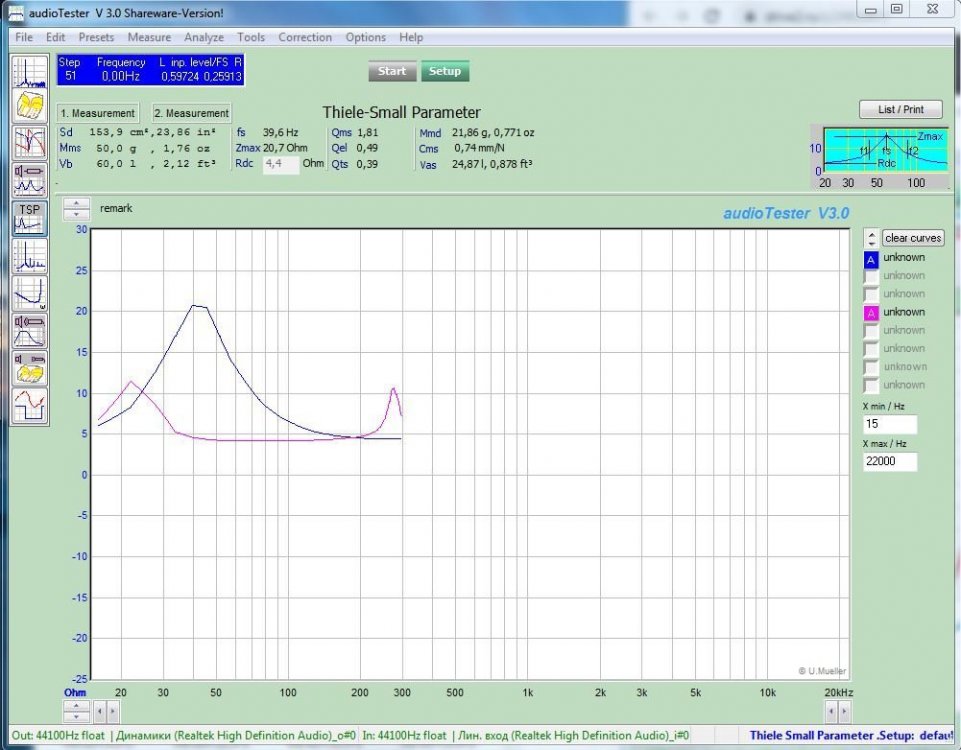

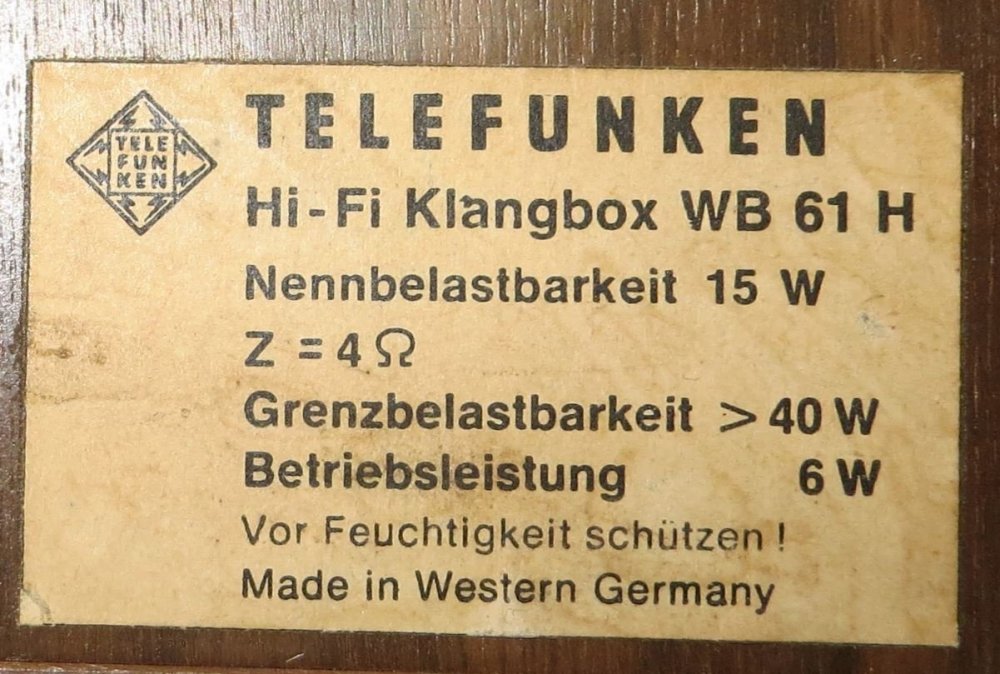

на вход подавал от гены ГЗ-111 от 1в и более до ограничения синуса на нагрузке (резисторы 8ом), смотрел осциллом С1-107 синус, АС есть на 8 ом от ламповой Эстонии и на 4 ом от Веги, слушал с ламповым кором на еф86+6н23п-ев, сд с вых = 2в и кассетником с 0,5в на вых. могу сделать, настроить, с расчетами туго...
-

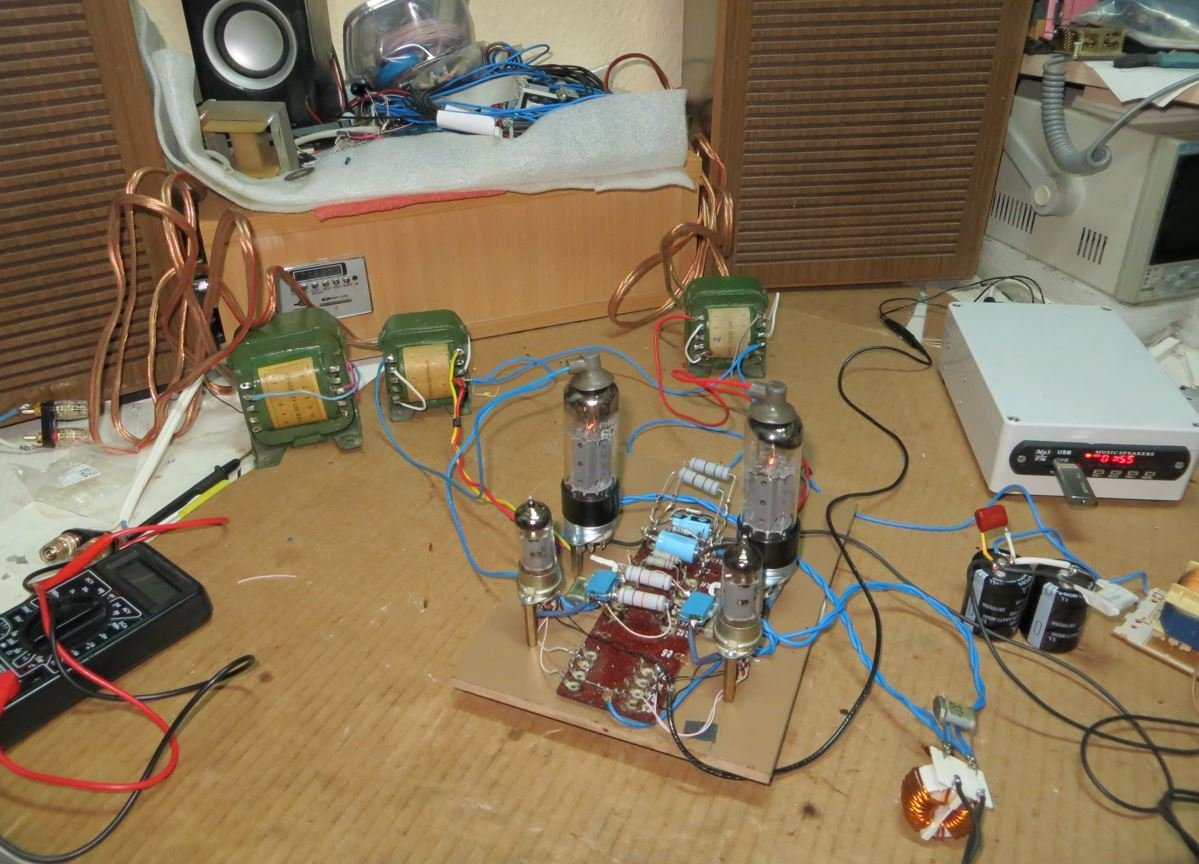

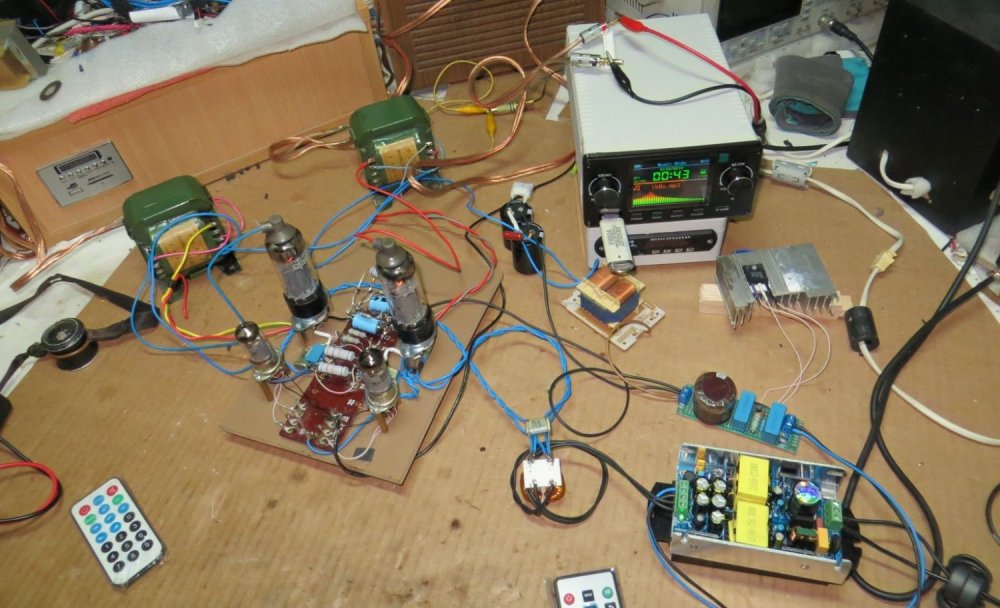

.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Никаких претензий нет. У вас автоматизированная измерительная система. Это здорово. Другим, например, лень. Из опыта работы (40+) с электронными приборами, в т.ч. вакуумными, было высказано предположение, что наиболее корректный способ включает электротермотренировку. До того. Е, ЕВ, В, Д, Р зачастую имеют следы первичного "прогона". У некоторых он прописан в ТУ. -

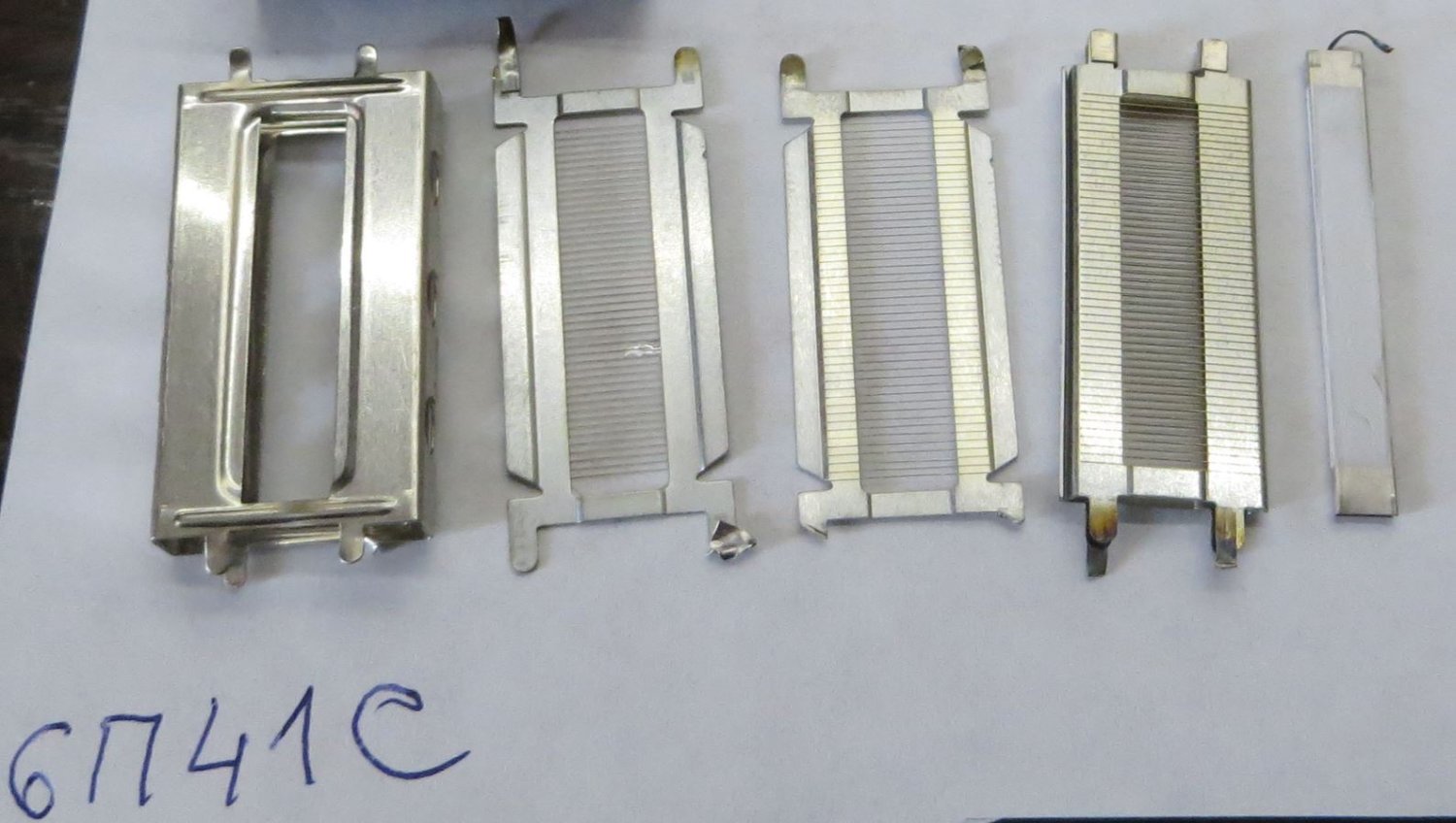

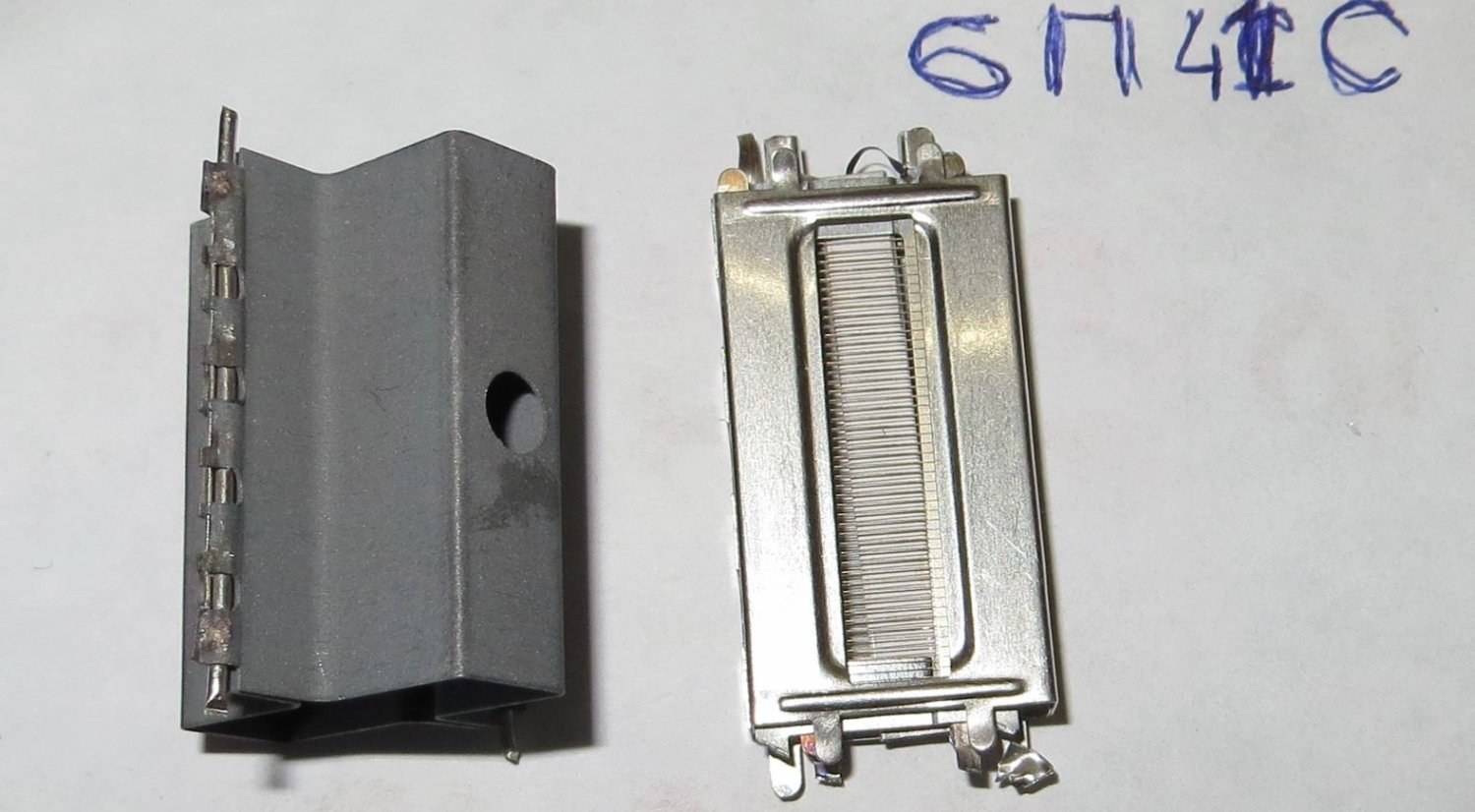

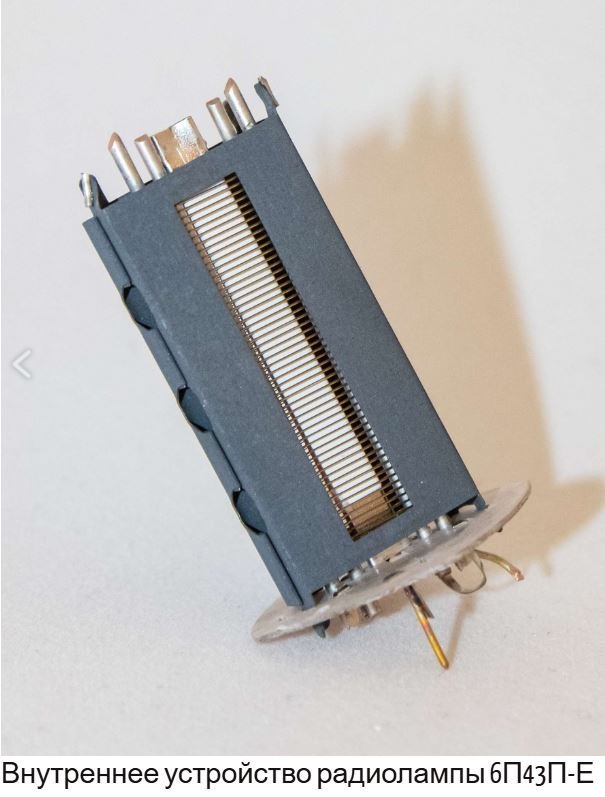

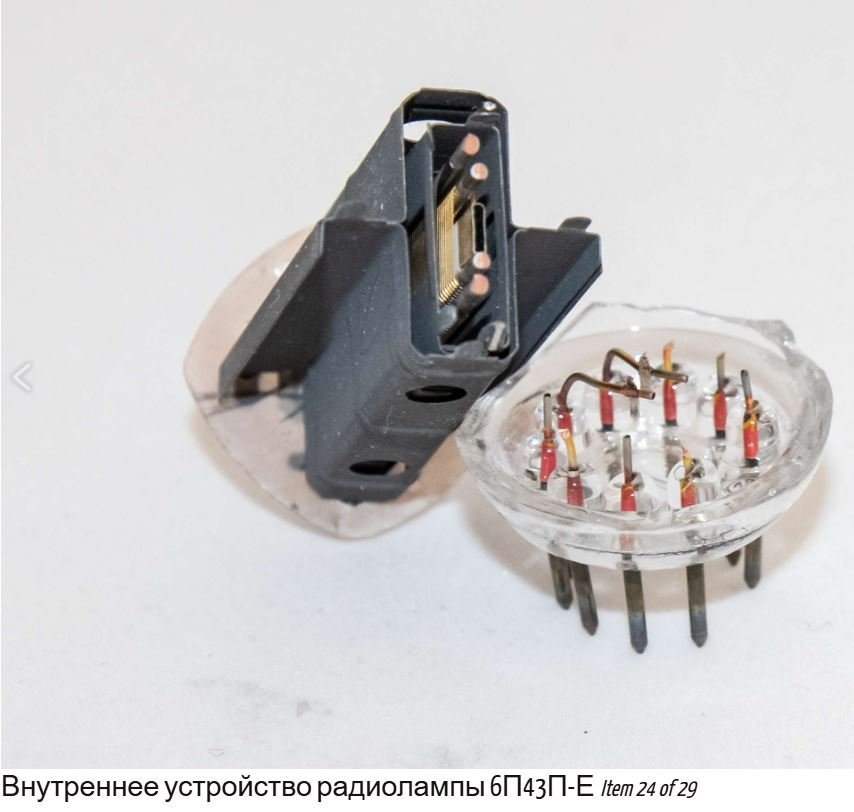

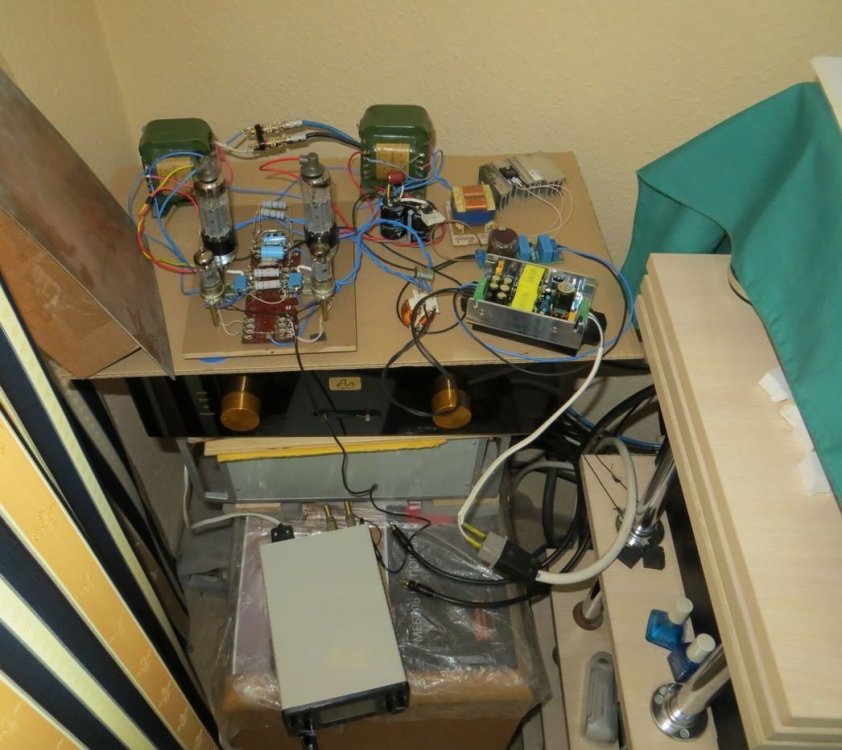

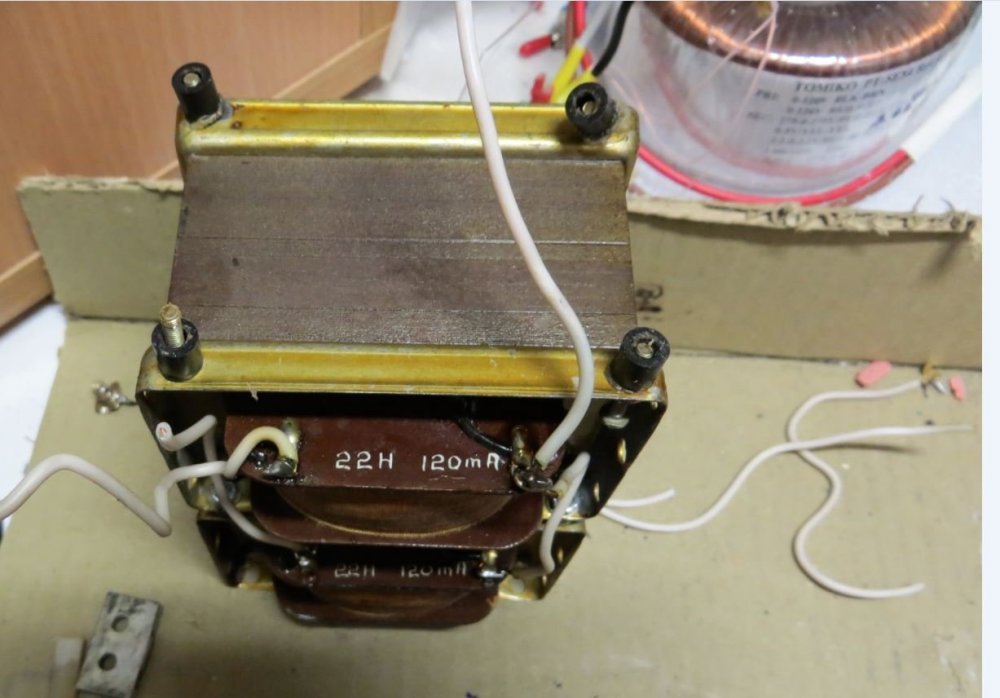

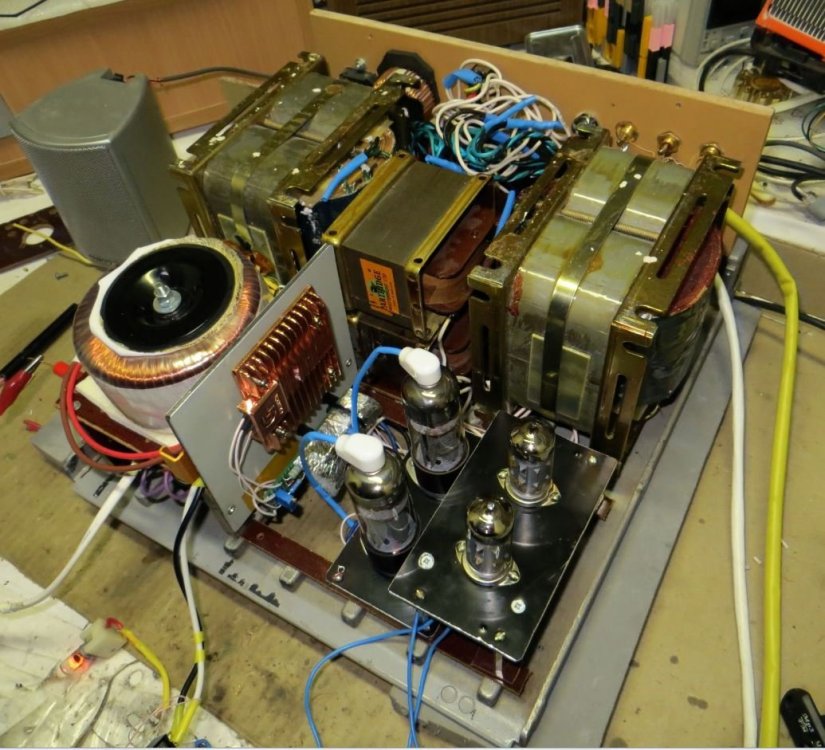

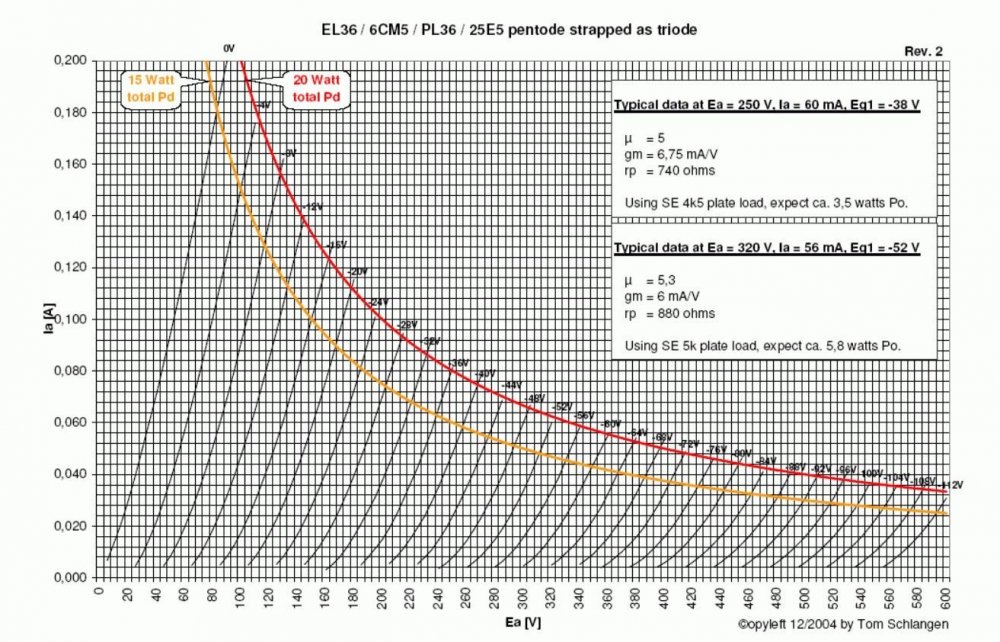

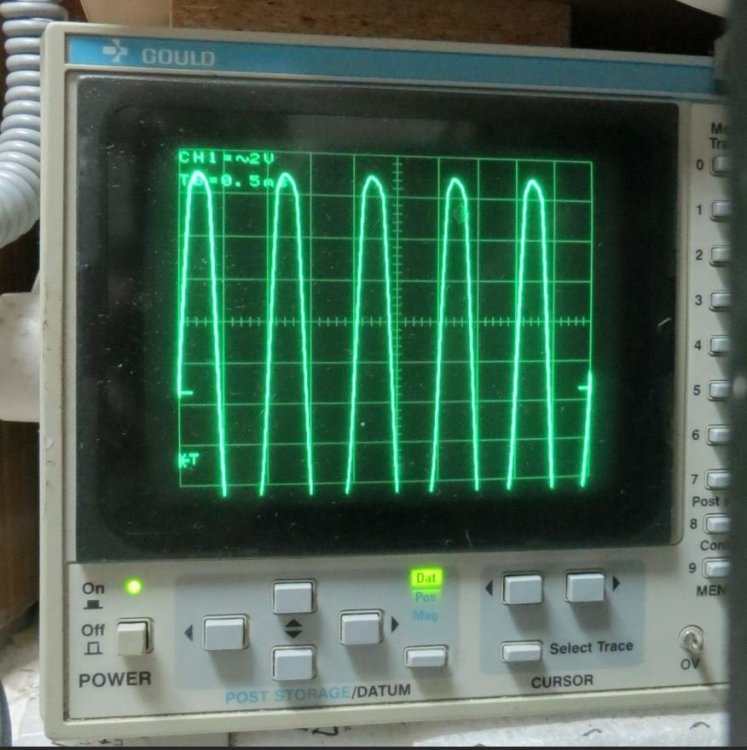

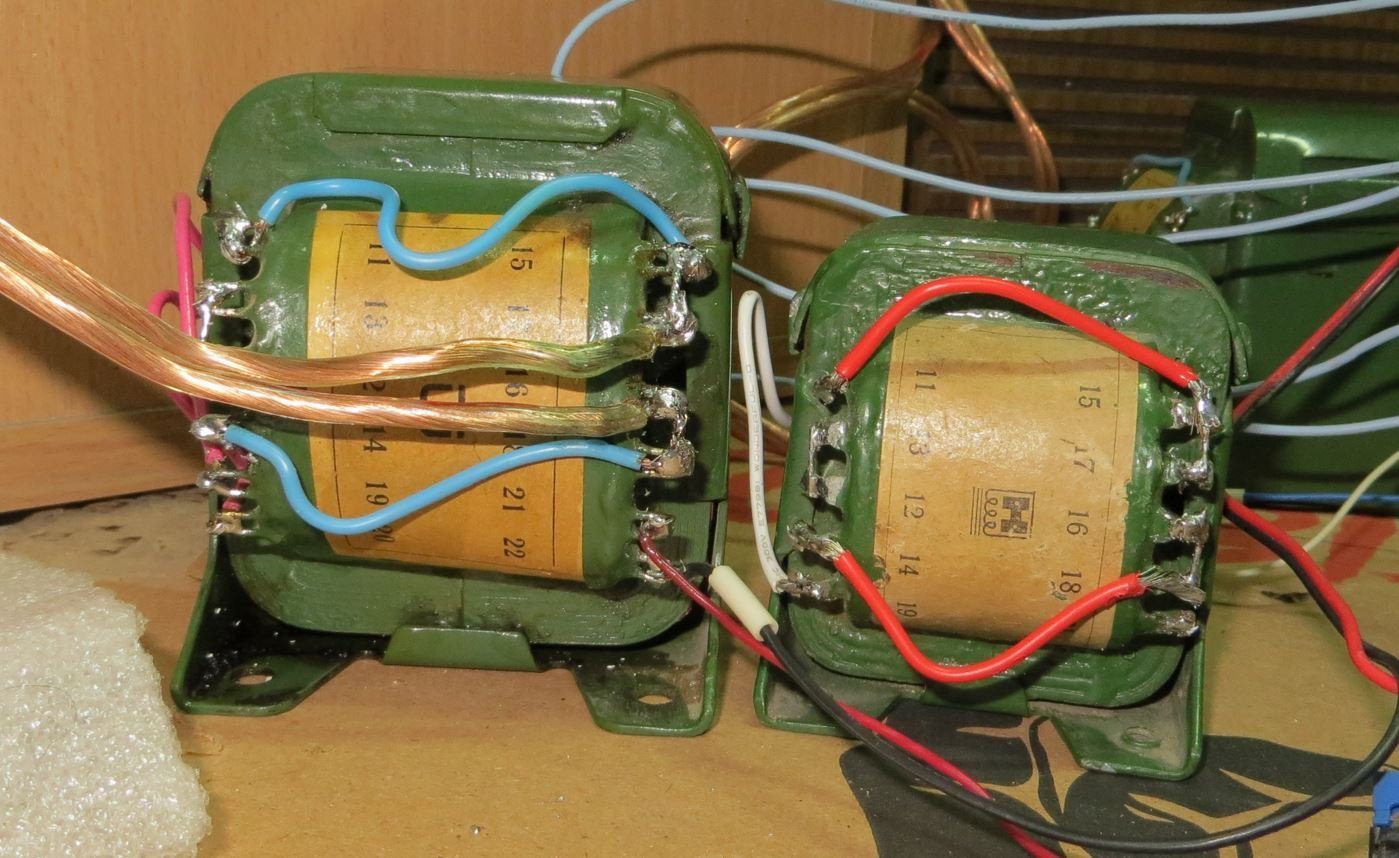

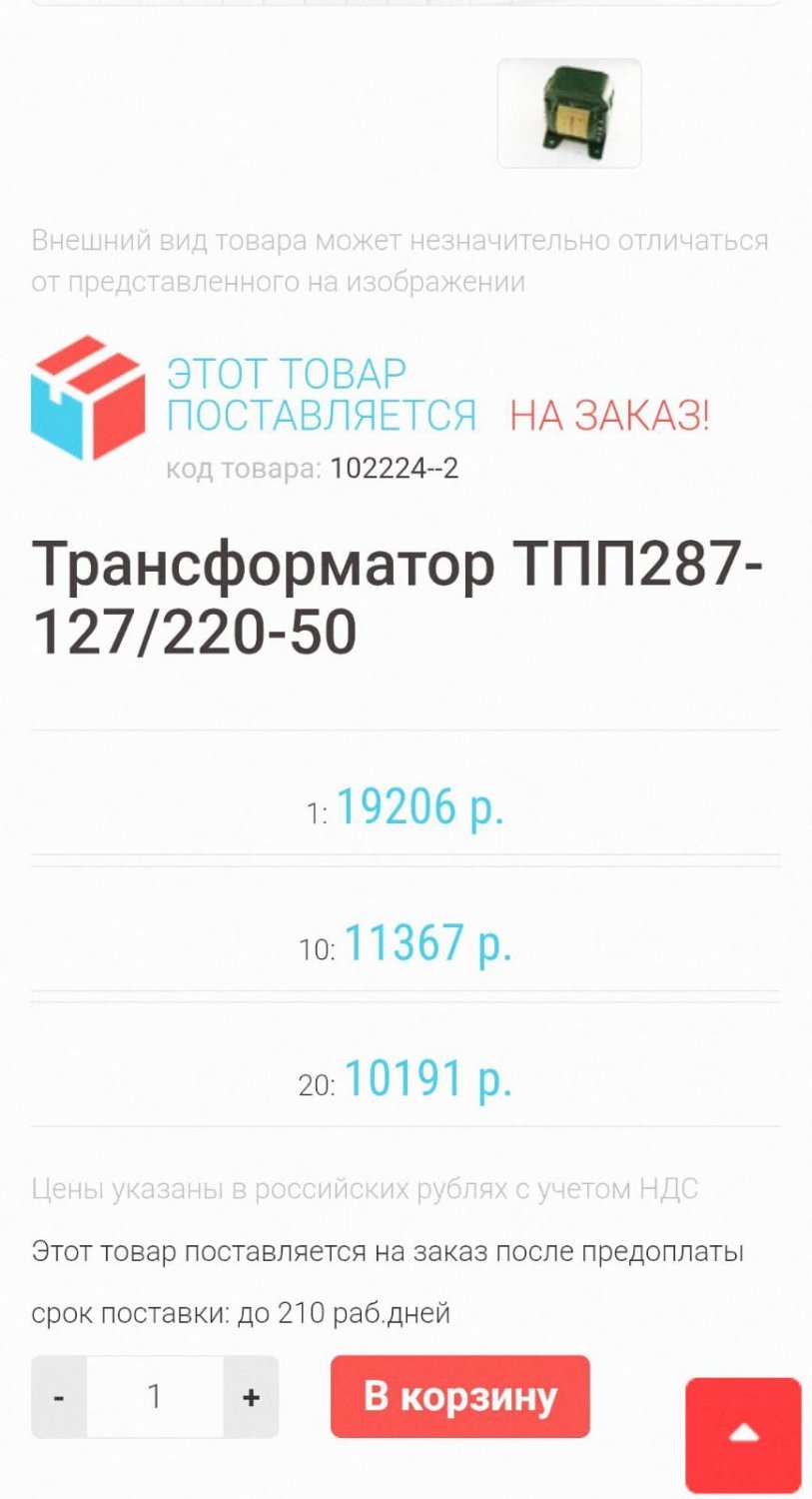

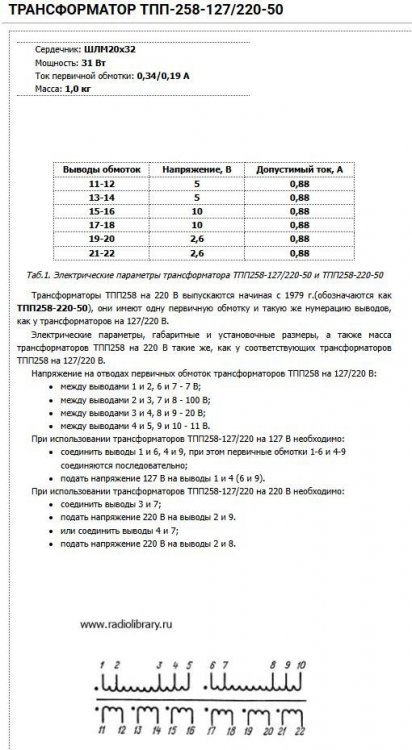

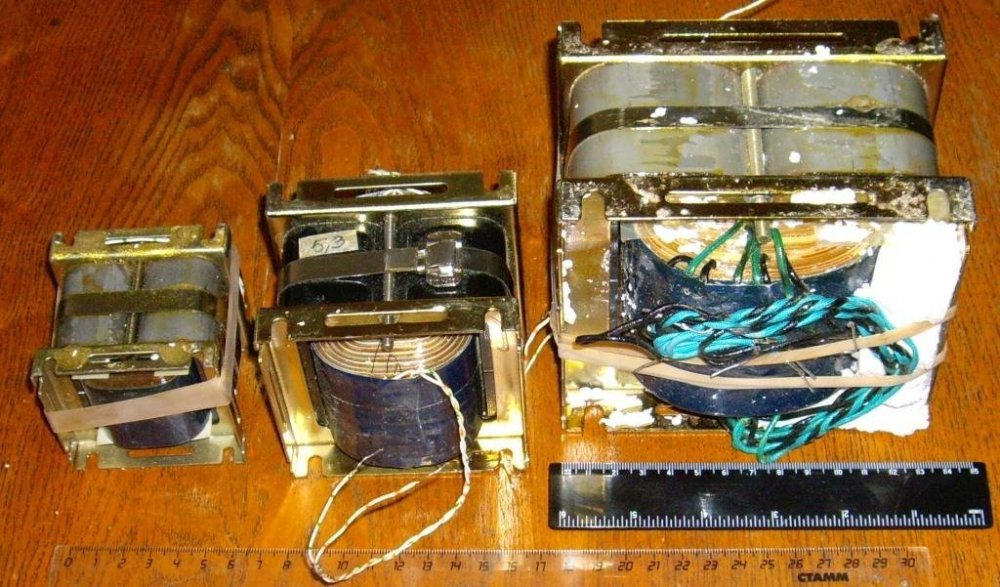

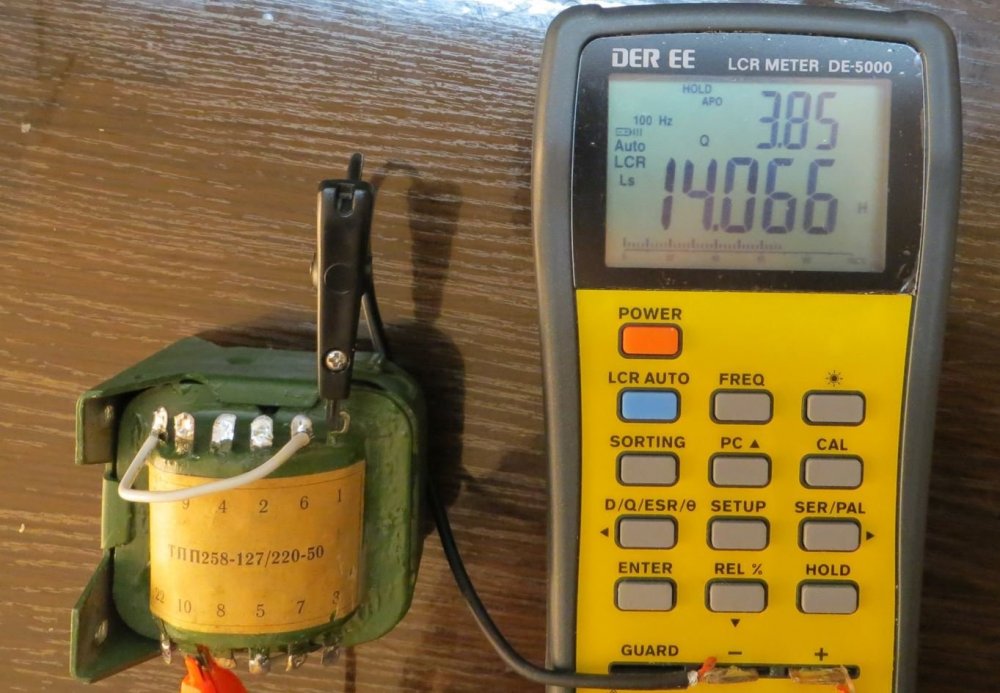

Как же не просто бороться с высоким тепловыделением. Кроме увеличения радиаторов решил заняться оптимизацией схемы и применённых компонентов.. Начал собирать макет для стабилизатора накала , сперва решил обеспечить запас по мощности накальной обмотки в траснформаторе. Под рукой лежали ТПП-287-220-50К (компенсационный).... И как оказалось в зелёном можно параллельно обмотки подключать , а в красном нельзя - там разброс напряжений на 5 вольтовых обмотках в 0,1 вольта. И при параллельном включении трансформатор на холостом ходу начинает перегреваться ...... полное непотребство.... Это только для маркировки "К" -компенсационный. Пришлось искать другой трансформатор - ТН-60. Там обмотки 5вольт(6,3) - 6 Ампер.... Только вместо 5 вольт и 6,3 вольт - там при сети 230 вольт - 5,6 вольта и 6,9 вольта. Зато двухкратный запас исключает влияние недостатка мощности трансформаторной обмотки на схему стабилизации - если лампа не выходит на штатный режим -значит глючит схема, а не ЭТО НЕХВАТКА мощности с трансформатора. Схему разделил на два звена - выпрямитель и схема стабилизации.. Подобрал диодные сборки Шоттки с параметром менее Uf=200 mv...... У обычного диодного моста Uf=560 mv - по измерениям китайского LCR тестера. Диодные мосты грелись в усилителе на радиаторах до 75 градусов при работе 30 минут. Схема из диодных сборок Шоттки. Правильнее собрать из 4 сборок, но у меня нашлось только 3 сборки с менее Uf=200 mv...... или так Работает, под нагрузкой лампой 2А3 - на радиаторе разогревались не более 45 градусов. Собраны по верхней схеме. Сборки 2040.... 20 ампер на 40 вольт. т.е 2х10ампер - фактически 10 амперные. Проверялись на входном переменном напряжении 5,6 вольта и 6,9 вольта. Результат уже устраивает.... Только вот ну понятно будут ли у ново купленные такие же параметры "менее Uf=200 mv......" .... так перебрал около 10 сборок из них только 3 штуки отобралось. Были там и с параметрами даже хуже, чем у диодного моста.
-
Почему не годится... Годится... Можно и руками 👐 работу сделать... Если времени много , свободного... Попробуйте 1000ламп отмерить и вах снять в ручном режиме? 🤣 -
Здравствуйте! За сколько продадите цифровой файл каталога? -
By Stan Marsh · Posted
Это да, принципиальной разницы по громкости между, скажем, тремя и десятью ваттами практически нет. Если не хватает трёх, то и десяти будет недостаточно. Но обычная громкость в КдП редко превышает полватта. Так что запас будет в любом случае. -

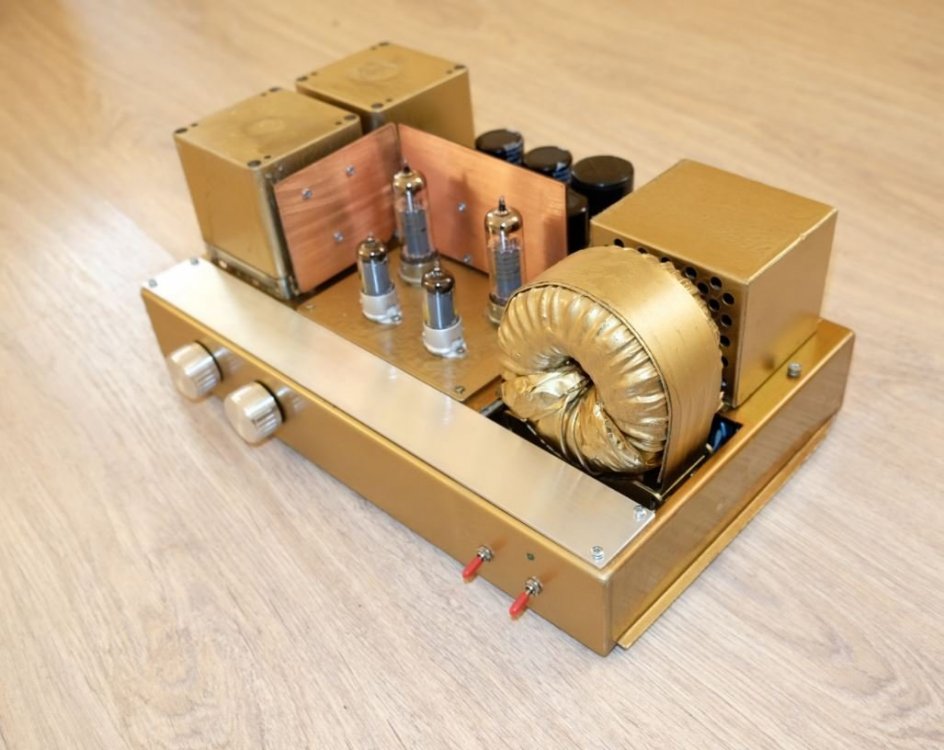

Здесь только в МАИшной схеме анодное стоит с задержкой подавать, на всякий случай. Если хочется без ОС, то можно и в триоде 6V6. Проще и удобнее, если мнимые ватты не нужны. Звучит такой усилитель жирненько и бодренько! ) -

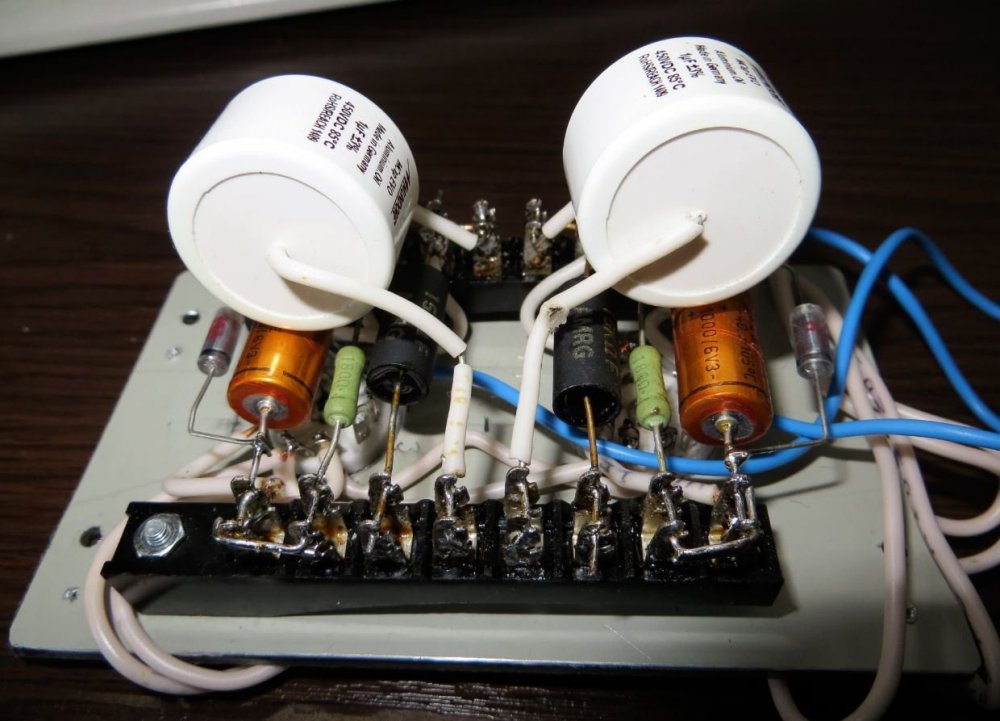

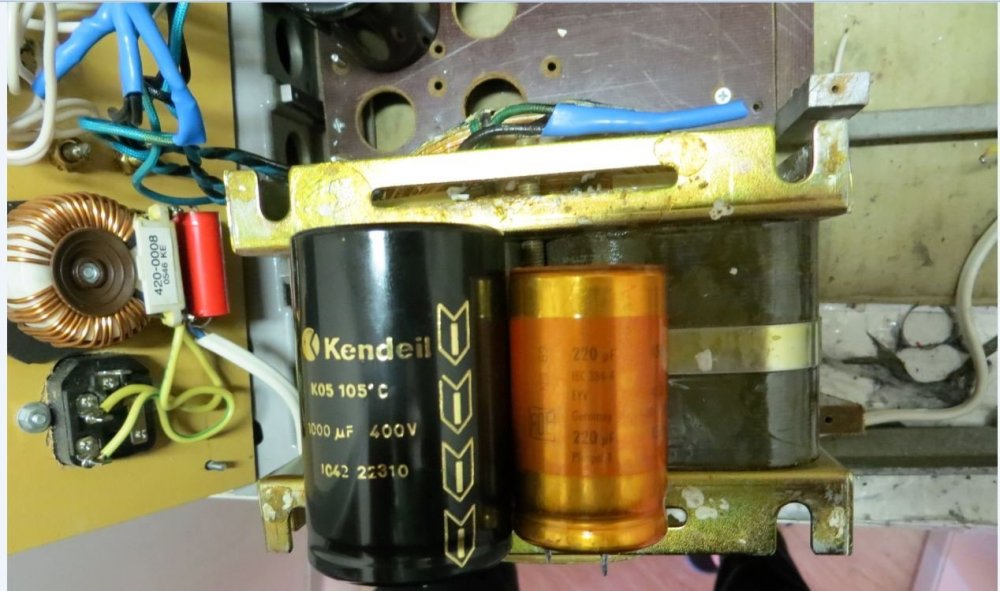

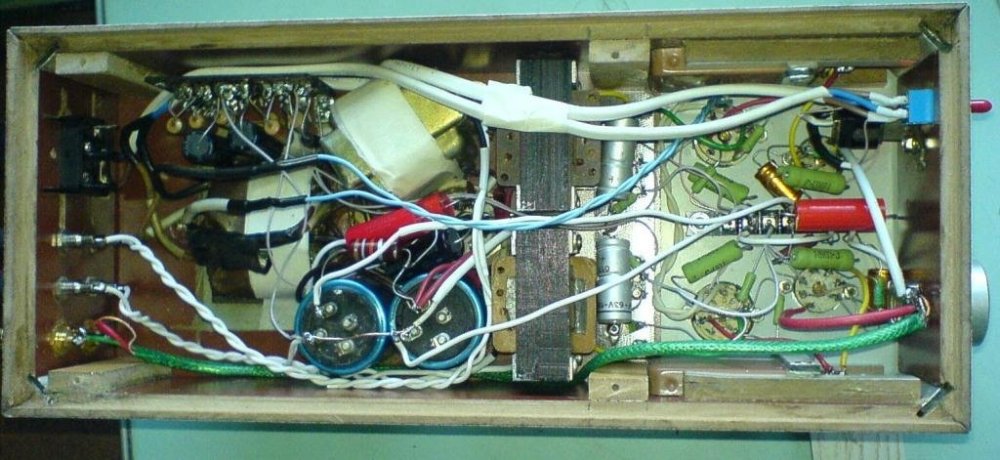

Здесь сохранил эти схемы 10 лет назад, одна оригинал, вторая от МАИ. Пусть здесь в этой теме будут тоже.. Классик с небольшими доработками. При исправных деталях и правильной сборке, настройка балансировочным резистором 150 Ом одинакового тока ламп выходного каскада по падению напряжения на катодных резисторах 6П6С.. Цепь Цобеля с анода 6Ж8 на сетку 6С2С — 22к-100пФ, опережающий конденсатор в цепи ООС — 200пФ. -
-
By Colonel Burrous · Posted

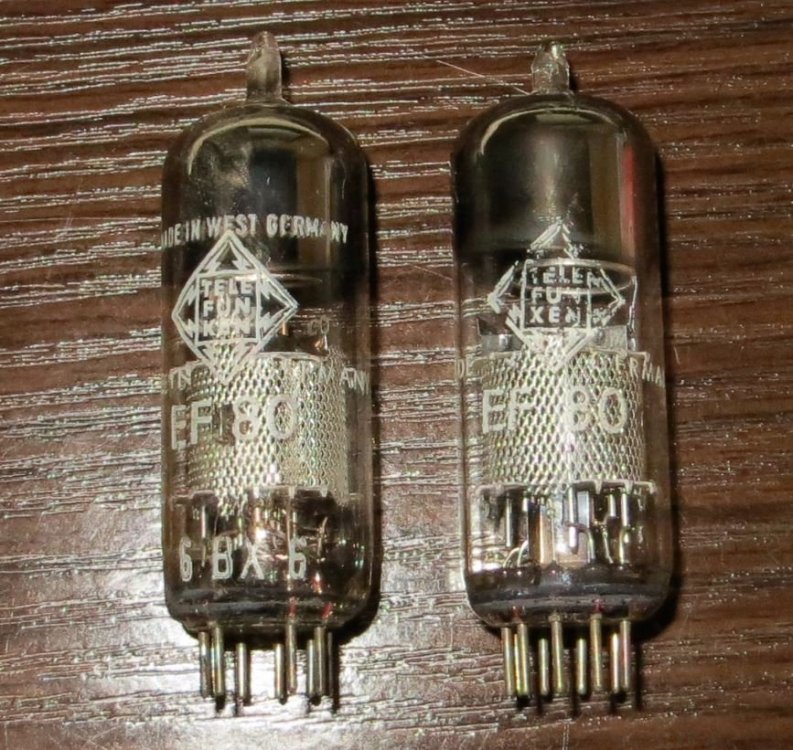

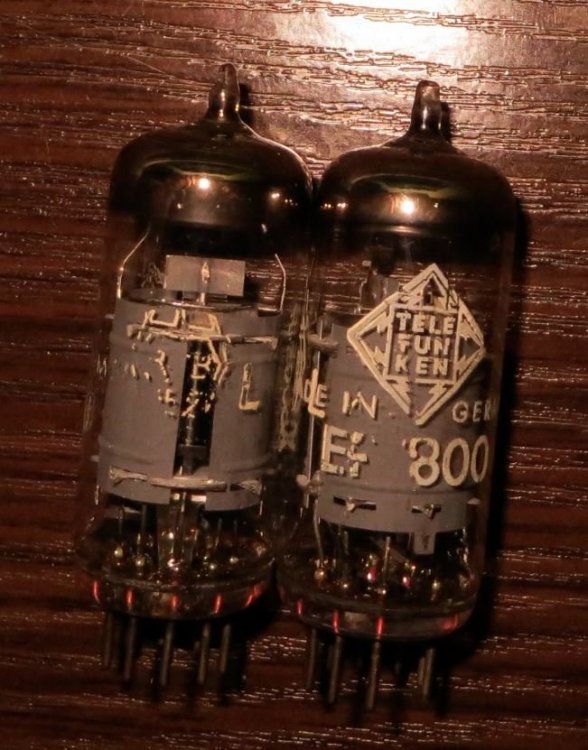

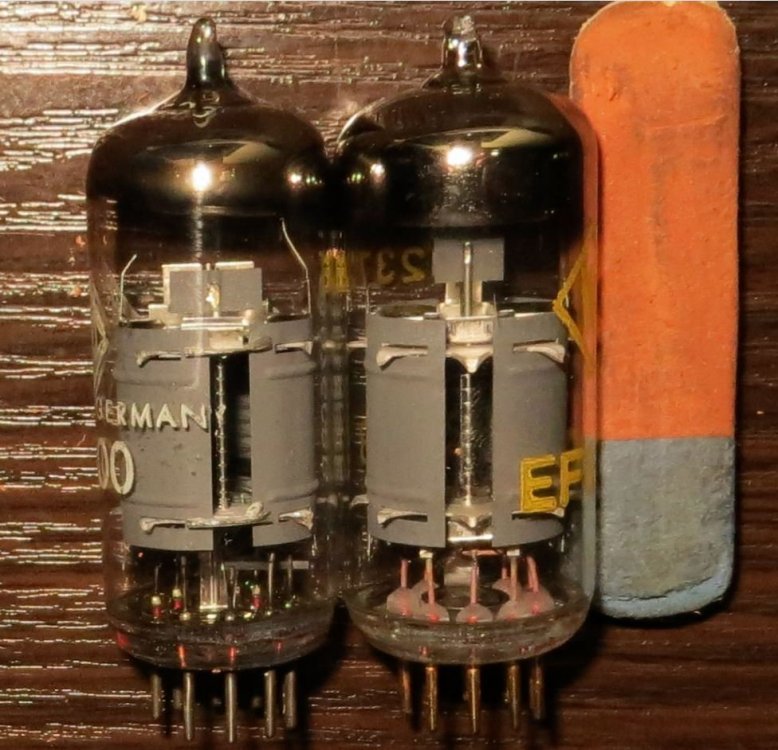

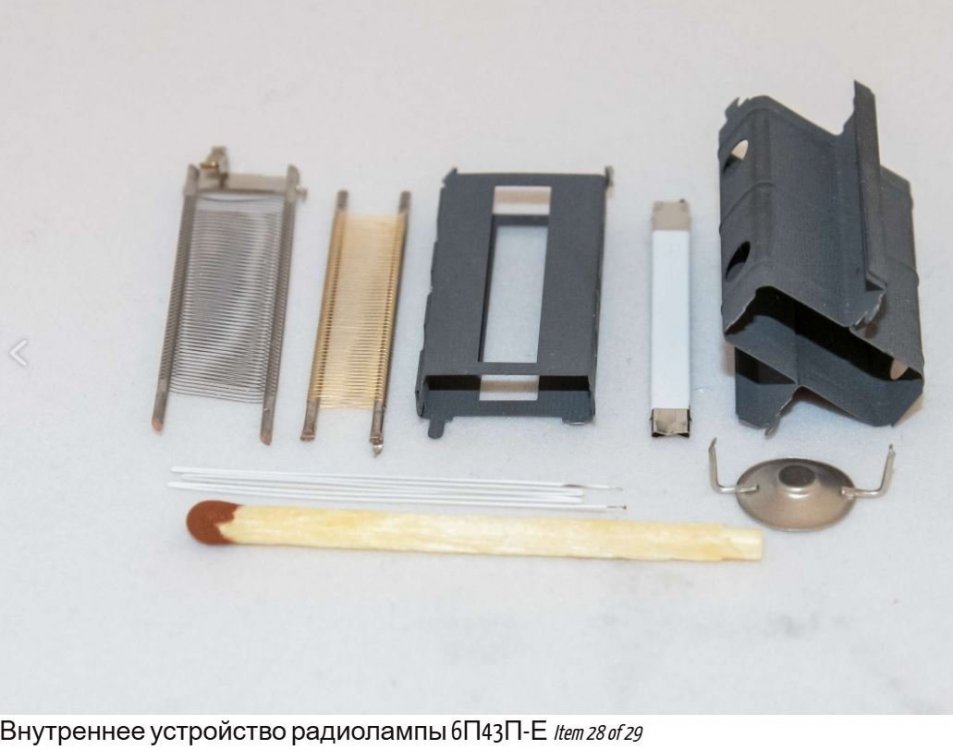

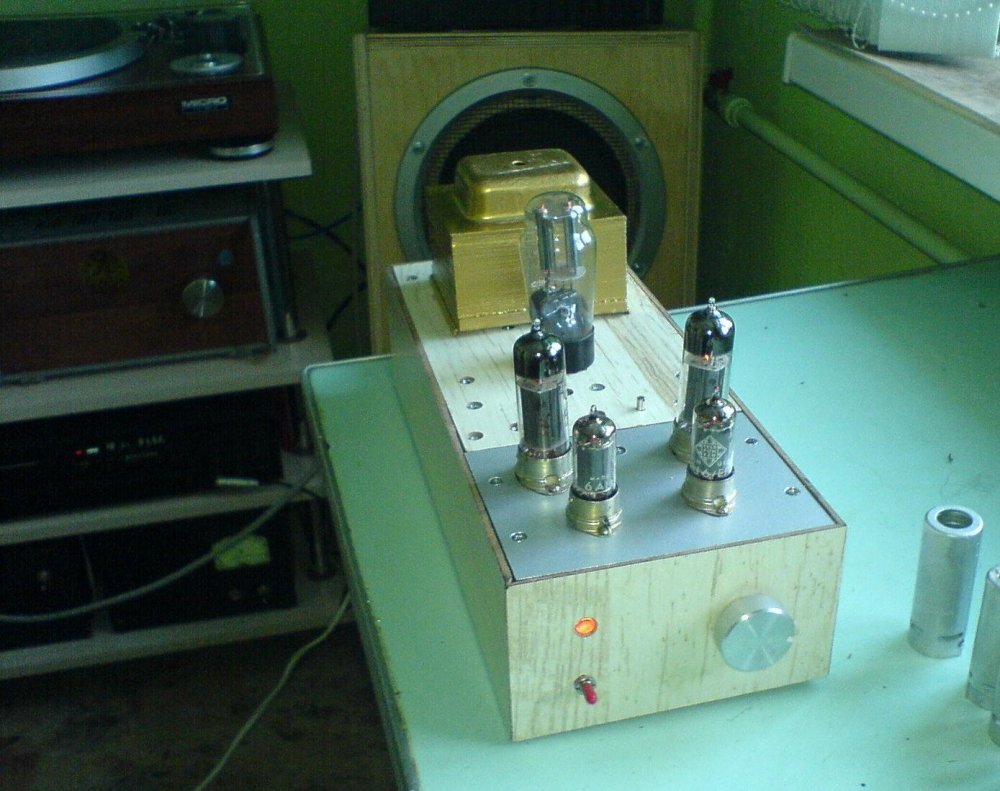

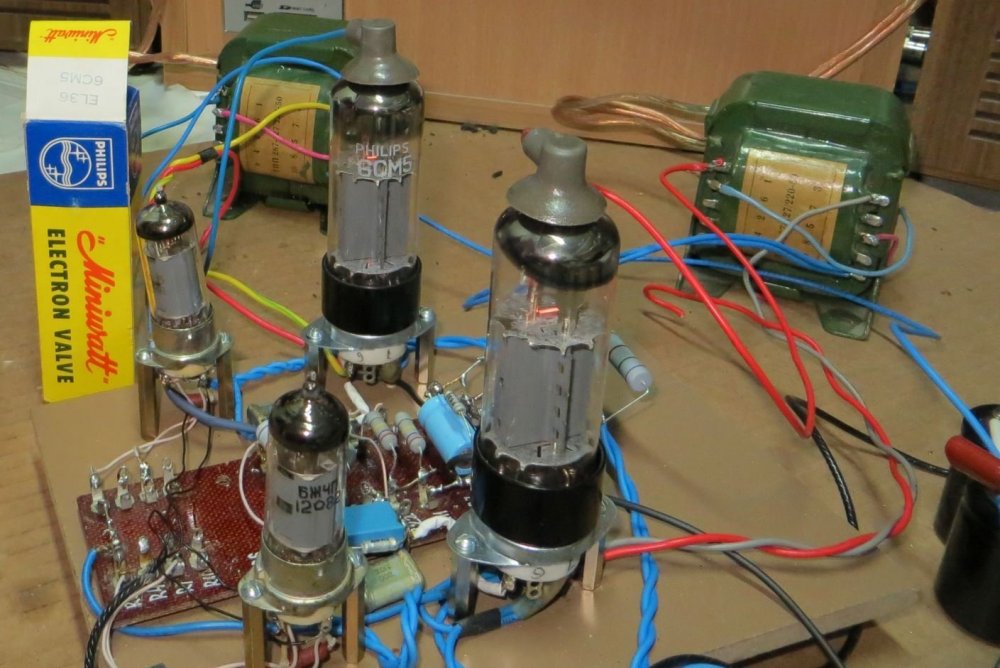

Классная лампа для ч/б телеков в строчной развёртке. В аудиотракте-серость и посредственность из-за жёстких характеристик и нестабильности параметров. Для кого качество звука некритично-проканает. -

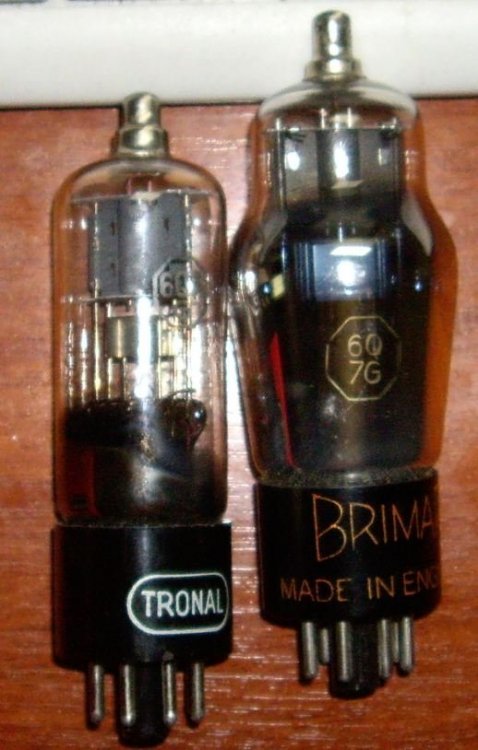

Есть этот же вариант на 6SJ7+6SN7. Вполне прилично звучит. Я собирал в прошлом.
-
-
