SE 6Ж4П+6П43П-Е, 6П41С, 6П31С, EL36 Ультралинейный режим с импульсным блоком питания.

lenivo

By lenivo
in Valve

 Share

Recommended Posts

lenivo Local

lenivo

Posted
  • Author
Posted
В 30.06.2025 в 19:24, Stan Marsh сказал:

Кое-где цена далека от милосердной.

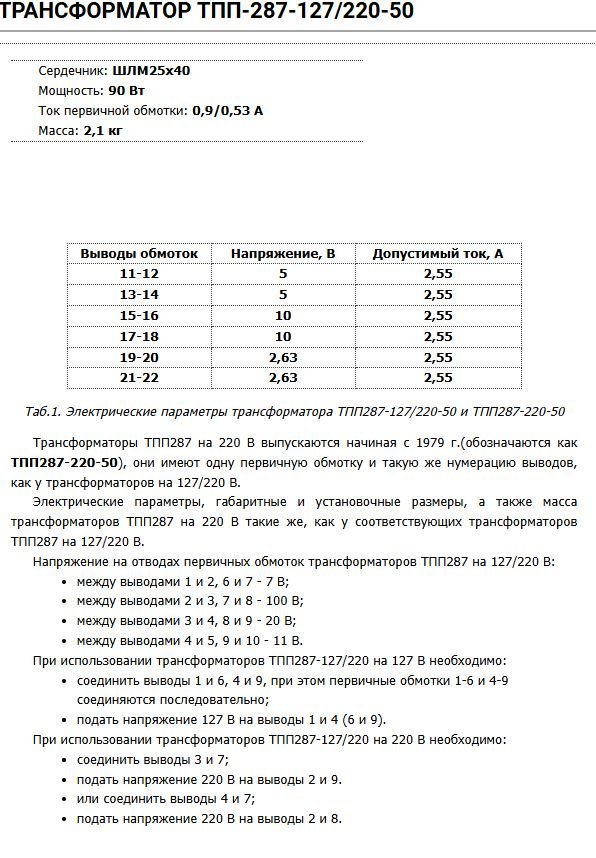

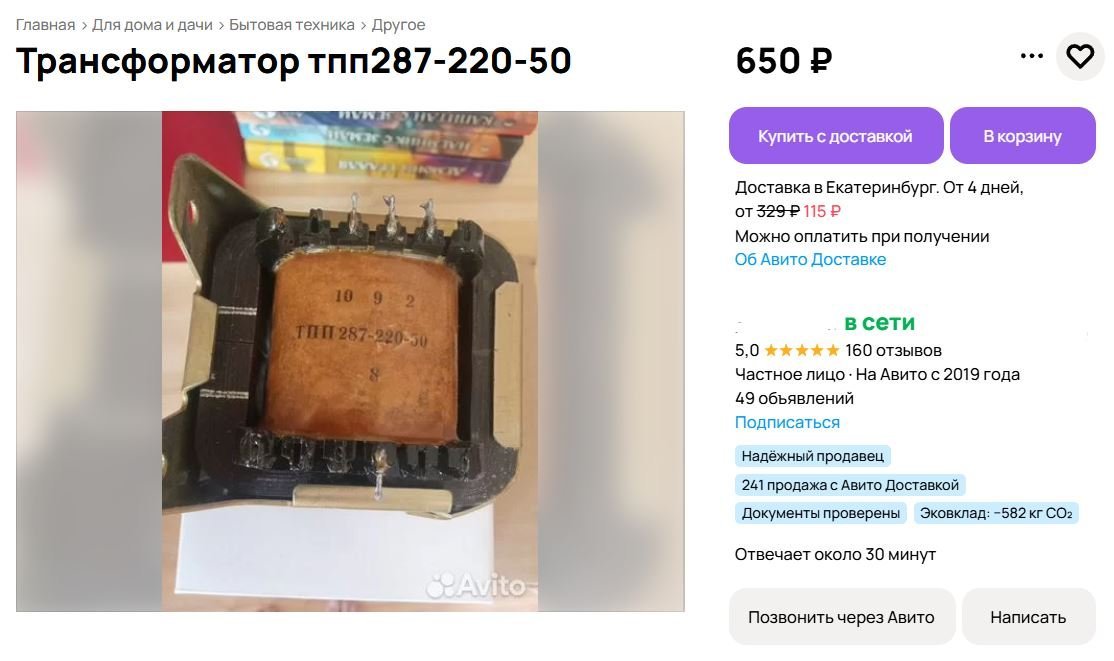

Так как все дружно отговорили меня от трансформаторного железа от трансформаторов из микроволновок, то полез на АВИТО и прикупил пару ТПП287.

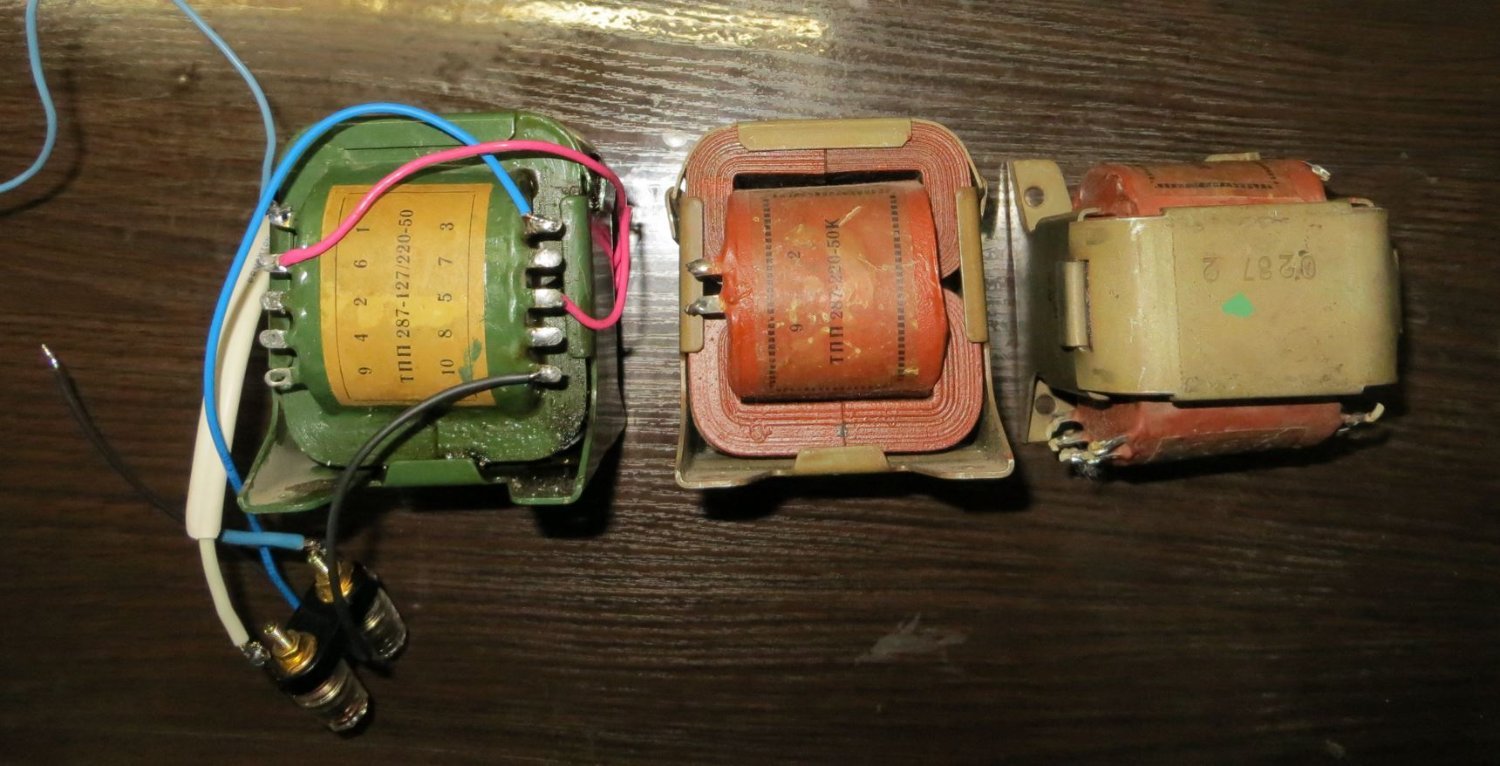

Так как свои зелёные ТПП287-127/220-50 было жалко разбирать, то прикупил ещё пару ТПП287. А так как покупал сразу под перемотку, то и не заморачивался 127/220 вольт, а просто взял какие были - на 220 вольт.

На самом деле - просто очень интересно разобрать -посчитать витка и померить диаметры проводов и посмотреть как намотано.

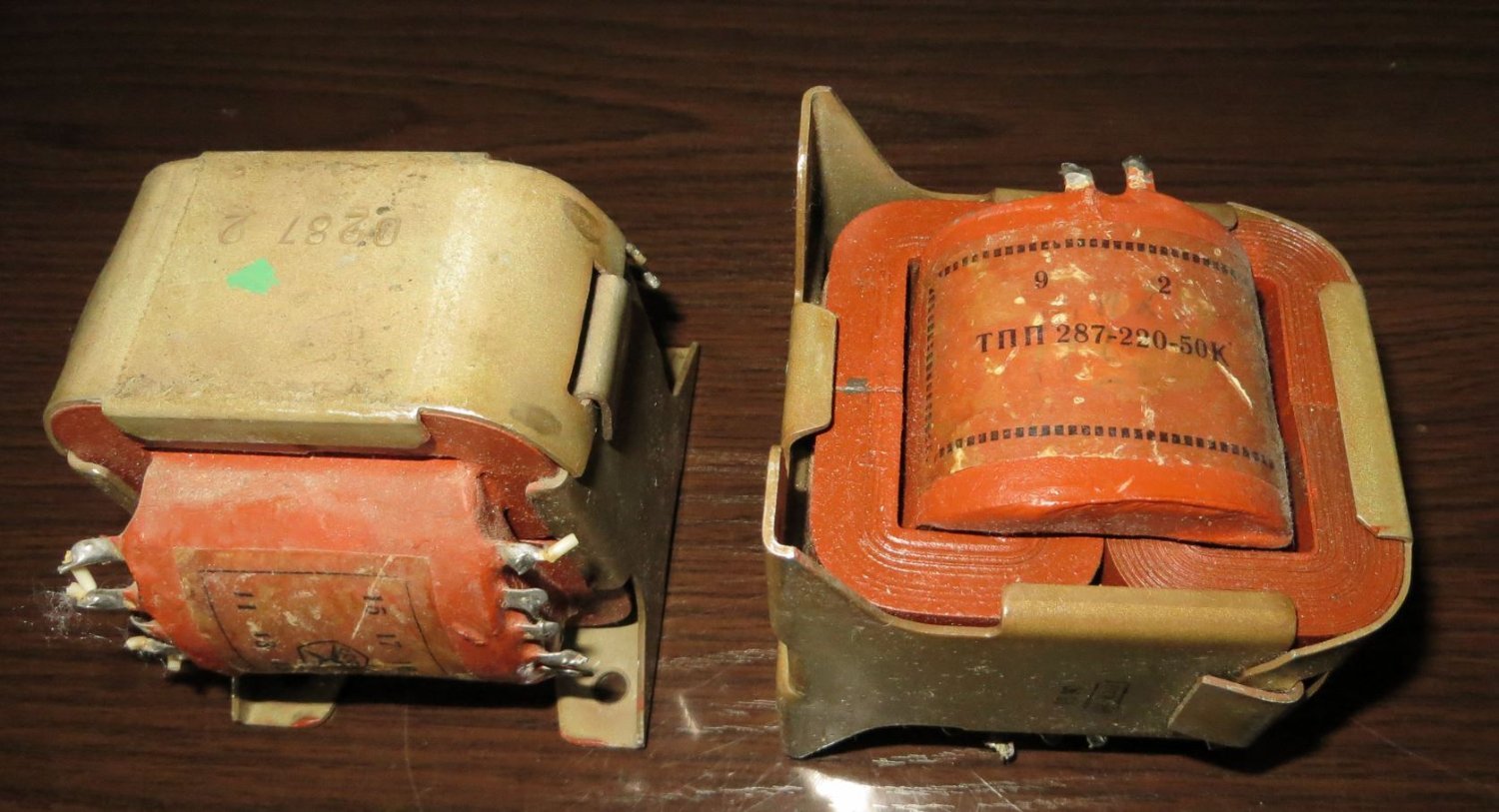

И да ОЧЕНЬ странно - на трансформаторахТПП287-220-50к на 220 вольт первичка 3,5 Гн померена прибором DE-5000 -на 100 гц. А на трансформатор ТПП287 -127/220-50 - когда соединены все первичные обмотки последовательно в полном объёме и к ним добавлены две неиспользуемых вторичных обмотки на 2,5 вольта - то его индуктивность померенная тем же прибором и на той же частоте  - составляет 6,5 Гн. Почти в два раза больше. Вот такие дела. Дважды перемерял. По железу одинаковые. По внешним габаритам тоже одинаковые.




  • Replies 203
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

alss
alss

6П41С в триоде (питание 290 В, ток 55 мА), вход 6Ж51П в триоде, три с половиной ватта вот уже больше 12 лет устраивают не только меня. Эскиз начальной схемы еще с пробным выходником от проигрывателя "

CHEL_EV
CHEL_EV

R4 много 5 ватт. 2 ватта с запасом.  Звуку не быть, где катод 6Ж4П прибит на землю раз, выходная лампа включена в УЛ режиме два, и всё это питается китайским импульсником три.  Здесь обсужда

lenivo
lenivo

Всем Добрый День! Долгое время у меня не получались усилители с импульсными блоками питания. Хотя сейчас можно купить специализированные импульсные блоки питания для ламповых усилителей.

Posted Images

alss Local

alss

Posted
Posted

OFF
Давно для себя перевел индексы как М - м@дернизированные, У - ухудшенные, К - кастрированные...
END OF OFF
А вообще-то "зеленые" использую либо до 1976-ого года (т. е. до XXV съезда с "экономной экономикой"), либо с максимум обмоток в первичке.

  • Like (+1) 2
  • Thanks (+1) 1
lenivo Local

lenivo

Posted
  • Author
Posted

Небольшое видео снятое на старый смартфон сони

SE 6j4p+EL36 UL

https://disk.yandex.ru/i/UM1yzZCEsJ28vw

штатным проигрывателем яндекса не играет, только скачать и послушать.

Запись акустики у меня никогда не получалась.
