Усилители "Отъявленных" на экзотике.

ДимДимыч

By ДимДимыч
in Valve

 Share

Recommended Posts

  • Replies 74
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Васянин Сергей
Васянин Сергей

Выложу, конечно, надо только перерисовать схемки. Пока фото.

Кружка
Кружка

ИМХО, в этом и преимущество DIY, что можно использовать любые редкости. Главное, чтобы они в Китайские поделки не подходили. Иначе ценники растут как на дрожжах. Прикатили пару месяцев назад. Нул

BAA
BAA

Posted Images

ВКН Local

ВКН

Posted
Posted

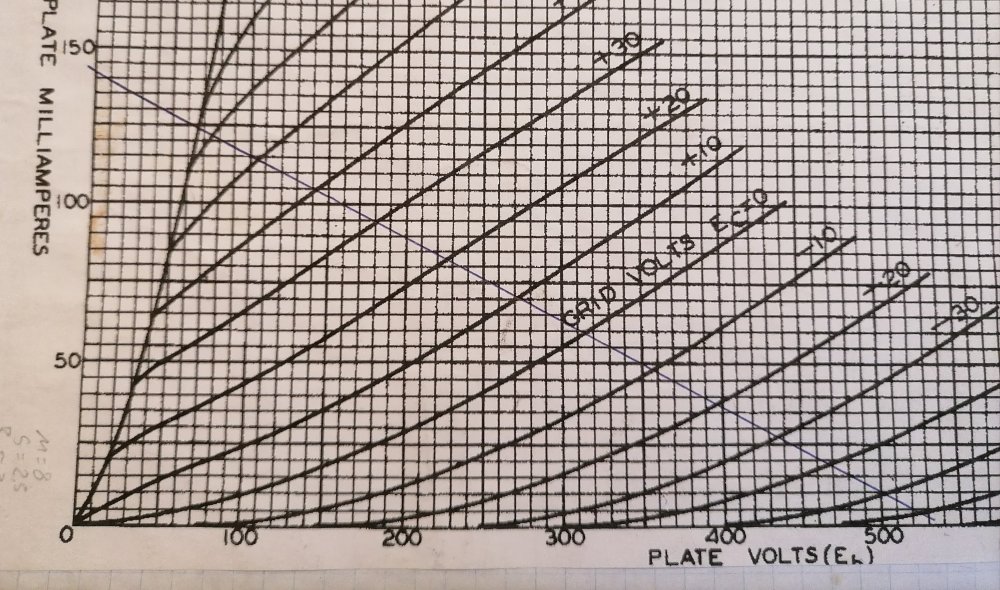

А вот когда-то мною изготовлен один из наиболее звучащих усилителей на VT-25 (10Y) с приведенкой 3к5.  Режим: +310 в, нулевое смещение, ток 60ма. В этом режиме крутизна = 2,5 и Мю=8. Альфа чуть более еденицы! Позор!!!


Кружка Local

Кружка

Posted
Posted

- Станислав тоже вещает, что демпфирование не панацея, но у меня видимо никогда небыло соответсвующих АС.

- Я действительно не понимаю, зачем грузить 8_ми кильную лампу на транс в аноде, если можно поставить пару (или одну другую нормальную). Или уж да - вводить ОС, но то другая песя.



ВКН Local

ВКН

Posted
Posted

В том усилителе на VT-25 даже сопротивление вторички трансформатора драйверного каскада расчитано так, что ток сетки выходной лампы вычитает из полуволны нужный вольтаж.

Не думаю, что АЛЬФА  и низкое Ri панацея.

  • Thanks (+1) 1
Kolyaholod Enthusiast

Kolyaholod

Posted
Posted

В качестве драйвера  для гми 83 была опробована ГМИ-16Р. Ri около 1к. Очень впечатлила по звучанию. Думаю, хороший вариант для ВВ ламп.

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
40 минут назад, Kolyaholod сказал:

В качестве драйвера  для гми 83 была опробована ГМИ-16Р. Ri около 1к. Очень впечатлила по звучанию. Думаю, хороший вариант для ВВ ламп.

Николай! А можно поподробнее? Уж очень интересно.:classic_wink:

У тебя обе лампы экзотика для унч.

Юрий_Б Local

Юрий_Б

Posted
Posted
1 час назад, Kolyaholod сказал:

Очень впечатлила по звучанию.

Еще бы, при изготовлении импульсных ламп строго придерживаются технологии, а иначе заявленных параметров не получить, и вакуум у них выше.

Kolyaholod Enthusiast

Kolyaholod

Posted
Posted

ГМИ 16Р мне попала совершенно случайно. При подробном рассмотрении очень впечатлила конструкция и материал анода. Какой-то никелевый сплав, наверное. Панель как у 6с33. Дай, думаю, измерю ее внутреннее. Оказалось около 1,0к. Подробней не помню, записей под руками нет сейчас. А на столе стоял макет на гми83. Я ее в драйвер и поставил с дросселем в аноде (около 40Гн, 60 ом), дальше МКВ. Анодное 320в (УИП2), смещение ок.25в. Вахи не снимал, сейчас не до этого. По звуку - очень аналитична, а я такие люблю. Да и 83 очень хороша. Ей нехватает только прямого накала...





  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted (edited)
3 часа назад, Kolyaholod сказал:

нехватает только прямого накала...

А их; разных мощных прямонакальных тетродов и пентодов - в достатке.

Edited by Кружка
  • 2 weeks later...
Кружка Local

Кружка

Posted
Posted
В 14.04.2022 в 22:52, ВКН сказал:

Допустим, есть РА20(MAZDA) , АС042(MULLARD) со времен палеолита. Но сделать на них SE - непозволительная роскошь!

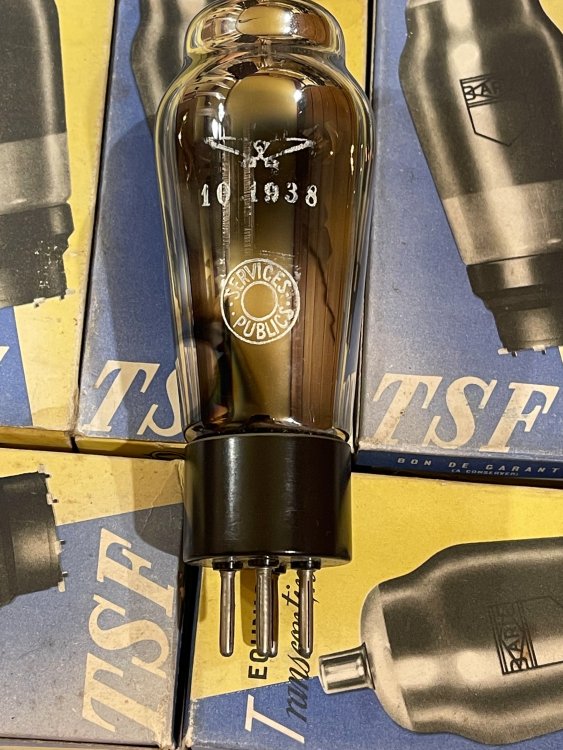

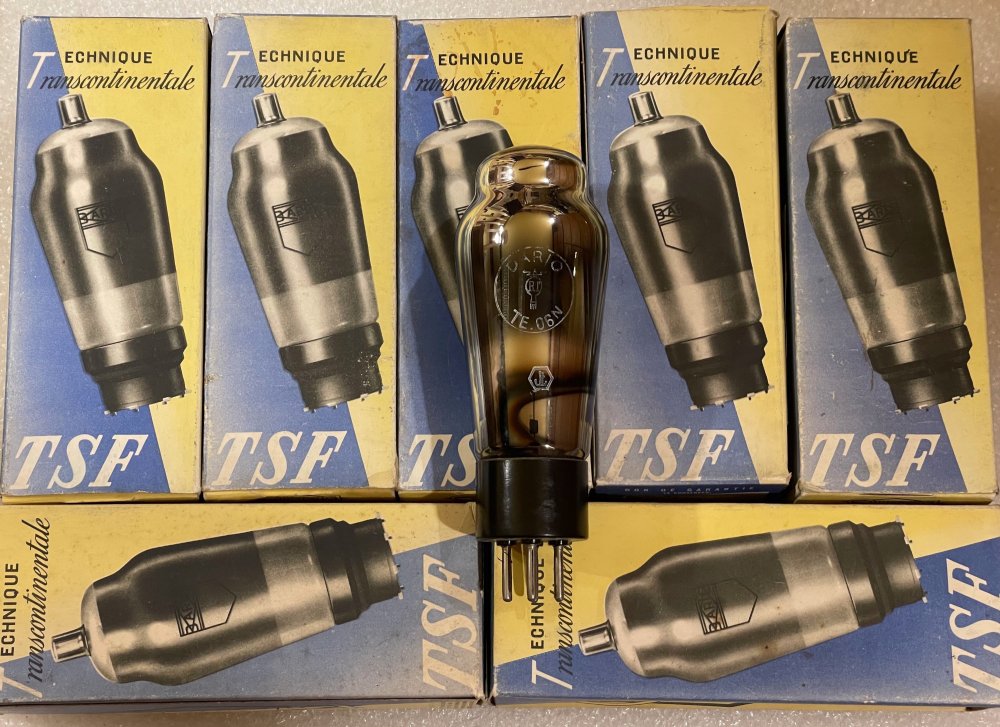

ИМХО, в этом и преимущество DIY, что можно использовать любые редкости. Главное, чтобы они в Китайские поделки не подходили. Иначе ценники растут как на дрожжах.

Прикатили пару месяцев назад. Нульцевые, одного разлива. Для себя любимого, так до конца жизни хватит...

IMG_9509.thumb.JPG.1e7a4964186cf140784ce59b970277a5.JPGIMG_9507.thumb.JPG.5d4528c7b0bca15a8735c43eec1dbeb0.JPG



  • Like (+1) 3
  • Thanks (+1) 1
  • 2 months later...
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Не для отъявленных, а для извращенцев.:smile-21:

Как то когда то где то видел схемку усилителя на осциллографической трубке.....

Кто нибудь в теме?

 Не для практике конечно, а просто отвлечься.

Agats Proficient

Agats

Posted
Posted

магический зеленый глаз используют как входную лампу, и говорят даже очень ничего. Не пробовал, и еще бы зажечь ее

BAA Master

BAA

Posted
Posted
3 hours ago, Agats said:

магический зеленый глаз используют как входную лампу

Я некторое время назад вьетнамца подбил на ИВ вместо замудреного планарного триода (Korg triode) "для лампизации" от Н Пасса. Он сказал что и то и другое не очень а что в конце поставил не помню.

  • 4 months later...
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
8 часов назад, Васянин Сергей сказал:

У меня сейчас стоит ушной усь для Stax на 2C26A (ГИ-3), на старом АП выкладывал. На аноде 450в, питание 900в.

 Сергей!  Ну так и сюда выложить.  Если что сохранилось.

Будет первая схема у нас на этом сверхлинейном триоде.

Васянин Сергей Local

Васянин Сергей

Posted
Posted
5 часов назад, ДимДимыч сказал:

 Сергей!  Ну так и сюда выложить.  Если что сохранилось.

Будет первая схема у нас на этом сверхлинейном триоде.

Выложу, конечно, надо только перерисовать схемки. Пока фото.


  • Like (+1) 6
