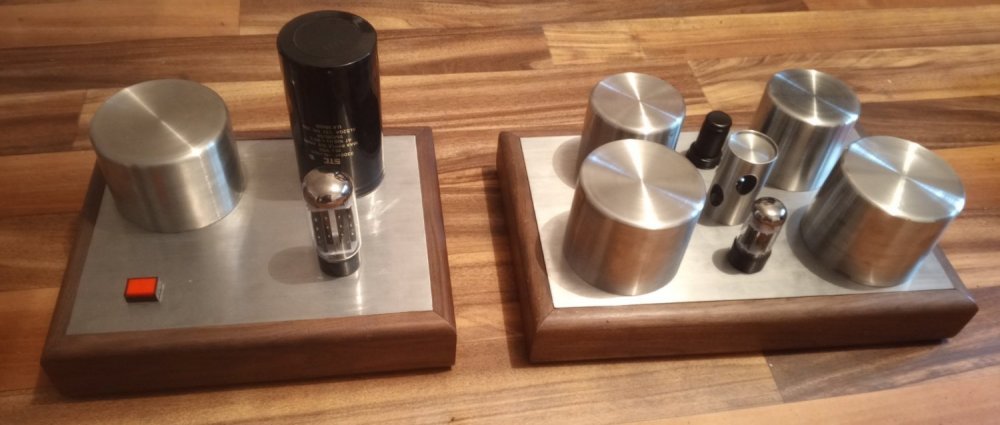

Интересует технология такой точной подгонки верхней металлической панели к деревянному корпусу. На каком оборудовании и за счет чего? Или панель вкладная и больше по размеру, чем верхнее видимое ее обрамление из дерева? Тогда какое оборудование по обработке дерева используется?

Интересно так же посмотреть на усилители снизу, со стороны схемы - интересует шасси.

Posted
13 часов назад, ДимДимыч сказал:

Анатолий, корпуса эти круглые, магнитные?

Это нерж . Очень слабо магнитная.

Posted
21 час назад, чатем сказал:

Интересно так же посмотреть на усилители снизу, со стороны схемы - интересует шасси.

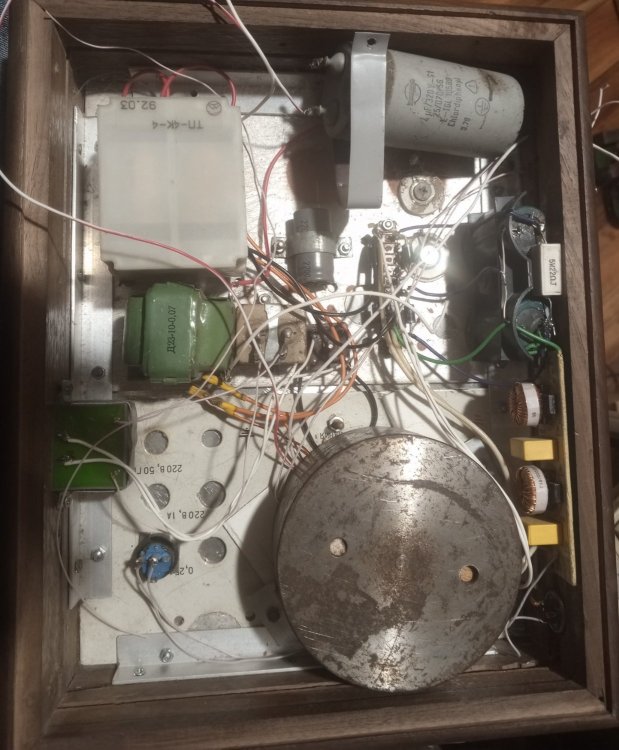

Это корр. сверху на уголках крепится панель AI 3мм на которой все крепится . А сверху закрывается "фальш" панелью , вот ее я хорошо подгоняю , Все компоненты как бы верх ногами . И еще меня тут как то под***л   "друг"   земляк   что у меня не красивый монтаж . Скажу, я не загибаю провода  под 90гр. и не вяжу в ровные жгуты . Пробовал такое , скажу при этом пропадает вовлеченность , оно звучит , но как то мертво . простор  нужен . и еще категорически против печ. плат в предв. схемах корректоров  на лампах, какой то металлический окрас получается . как втачиваю фальш панели чуть  позже И еще не применяю термоусадку в звуковых цепях . ,не из экономии , она есть у меня .Звук "съедает " даже несколько см . Заметил не только я.

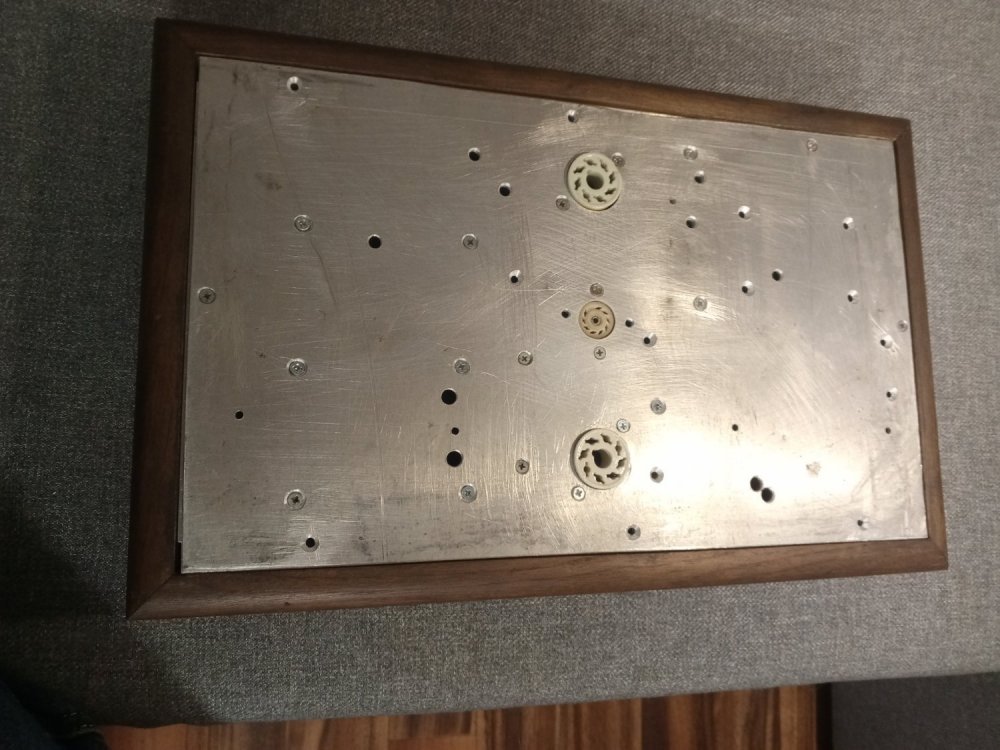

IMG_20250424_221725_107 (1).jpg



  • Like (+1) 2
  • Thanks (+1) 1
Posted
7 hours ago, Anatolii said:

Скажу, я не загибаю провода  под 90гр. и не вяжу в ровные жгуты .

Со жгутами можно так попасть. Из-за емкостной и индуктивной связей. Ящик такой не сделаю, поэтому не мне про провода рассказывать...

Posted

Анатолий, супер!!!!!!!!! По поводу монтажа и разводки совершенно с вами согласен и сам так же всегда делаю. А вот на счет термоусадки не знал, надо записать в тетрадочку и узелок завязать на память. Но все же как вам удается так подгонять фальшпанель и к корпусу, и к шасси с такой просто умопомрачительной точностью - не понимаю.Это какое же зрение, какую твердую руку, какой инструмент и оборудование надо иметь, чтобы так все совпало. СУПЕР!!!!!!!!!

Posted

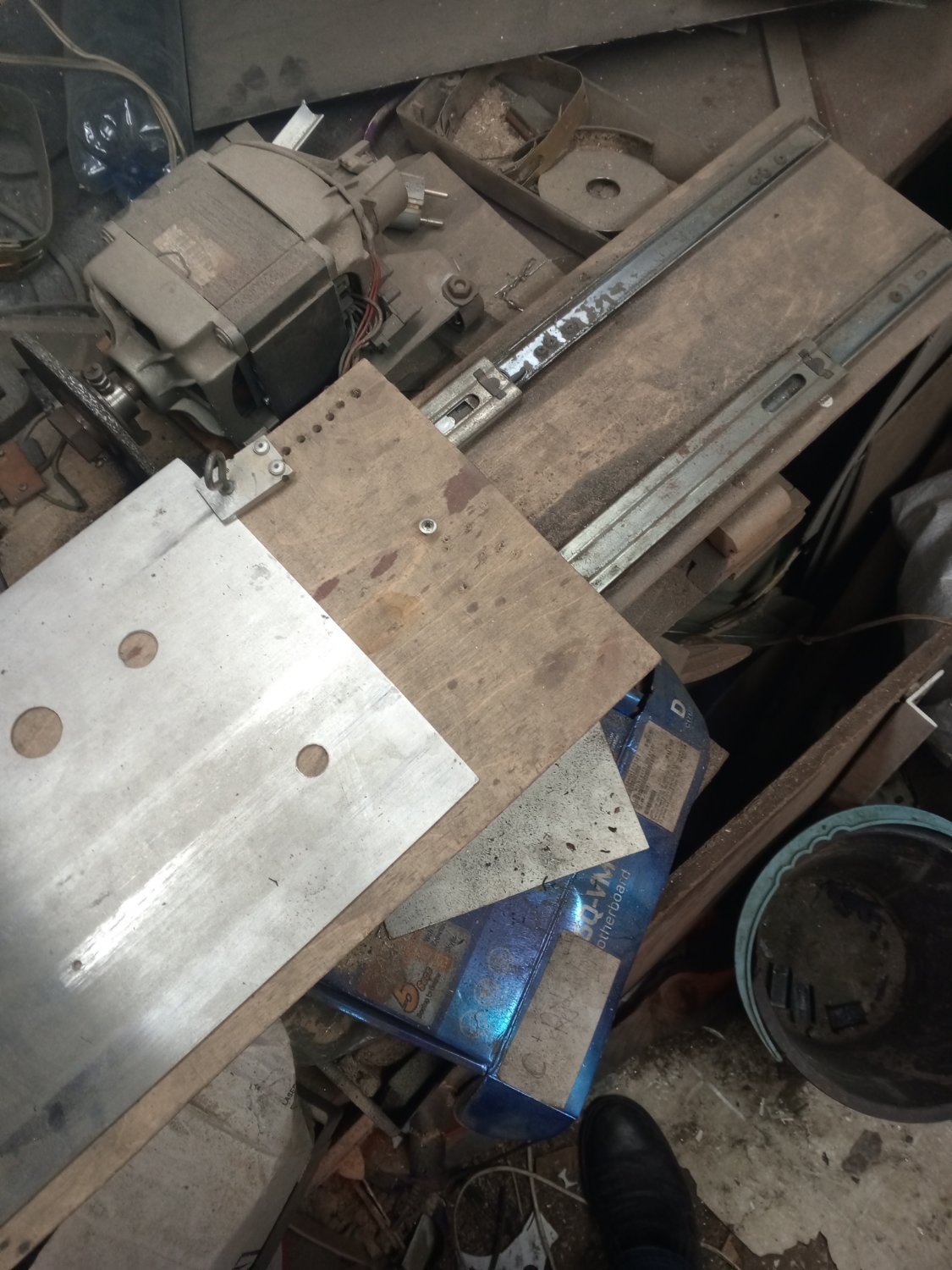

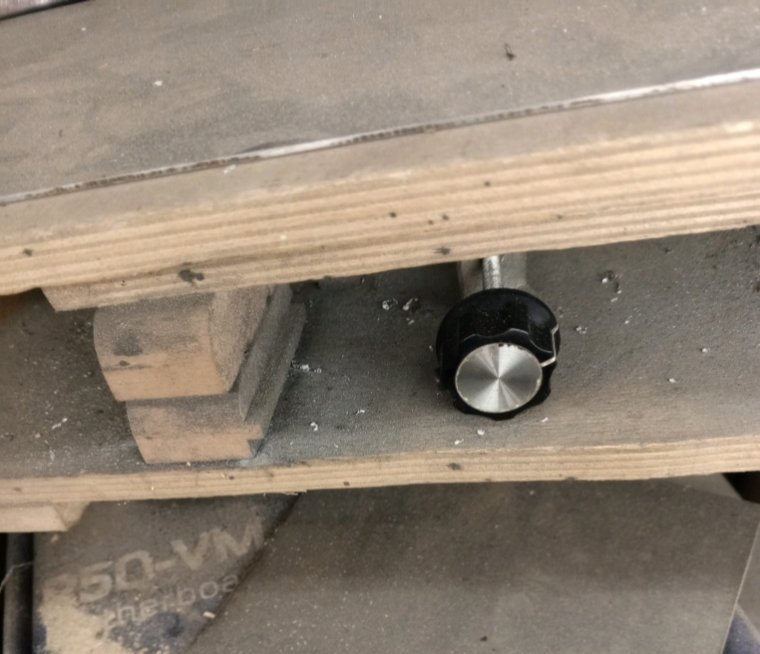

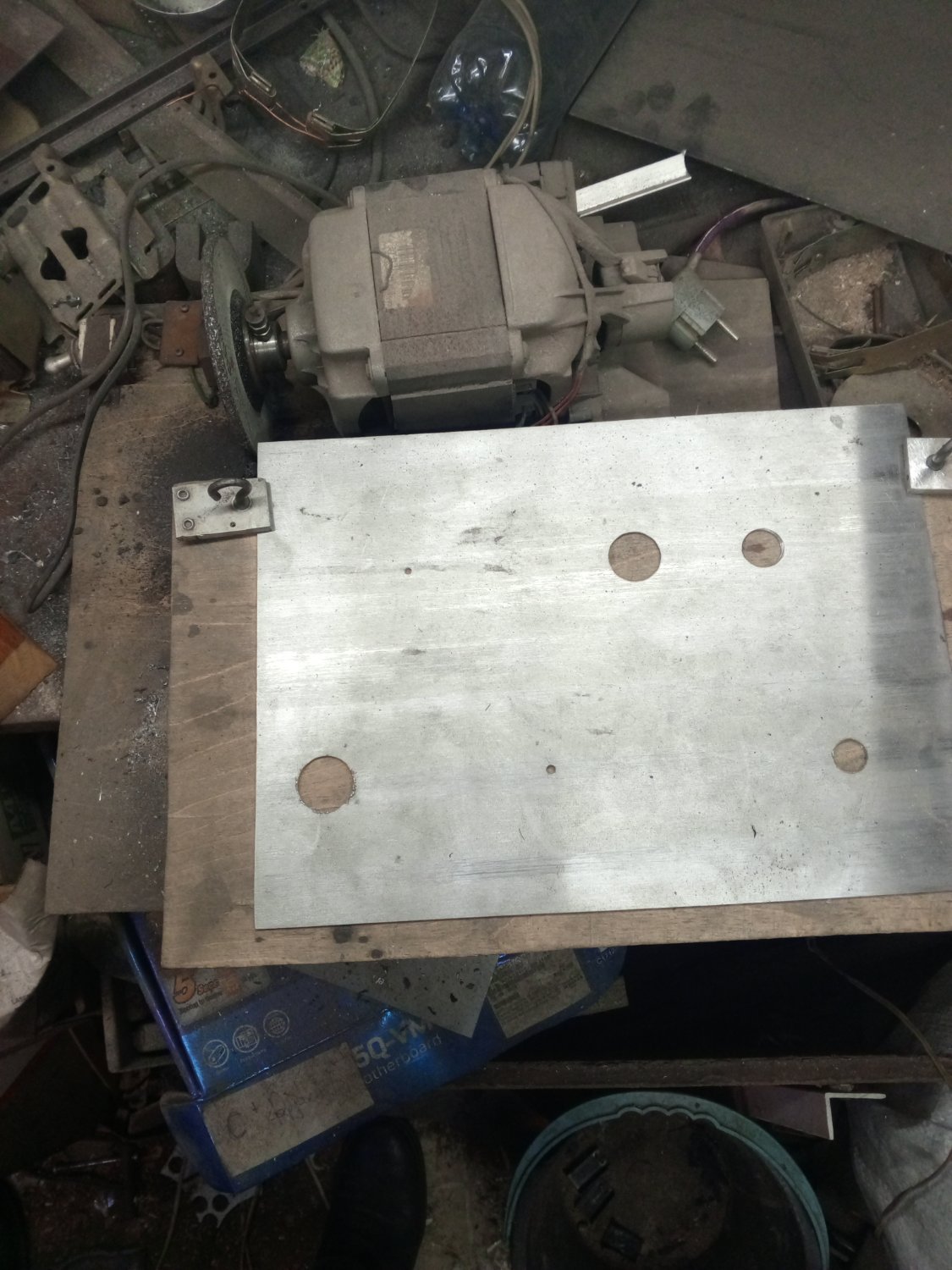

Собственно вот . Двигатель от стиральной . Стол на направляющих от мебели. Прим 50см ход . Ручка громкости ,это движение абразива вперёд назад.он сделан был  быстрей, быстрей, из .... и палок , лет 8-10 назад,не люфтит.работает.








  • Like (+1) 2
  • Smile 1
Posted

НЕВЕРОЯТНО.

А на чем вырубаете изначально фальшпанель под дальнейшую доводку размера? Вроде нержавейка там толщиной порядка 1,5мм? И неужели мебельные полозья не люфтят? Или они еще выпуска СССР, а не Китай сегодняшний? Но все равно удивительно. Это же какой труд чтобы так, с такой точностью, подогнать панель к корпусу, выдержав еще и угол в 90 градусов. Снимаю шляпу.

И как понимаю крепление ламповых панелек к шасси плавающее и они окончательно крепятся к нему после того, как вставлены в отверстия на фальшпанели? Иначе подогнать и то и другое просто невозможно.



Posted

Хотя тут посмотрел - есть в продаже усиленные шариковые направляющие длиной до 700мм Firmax нагрузка до 45кг. Давно хотел сделать стационарный фрезер, с такими направляющими сделать передвижной стол как нечего делать. Спасибо большое за наводку.

Posted

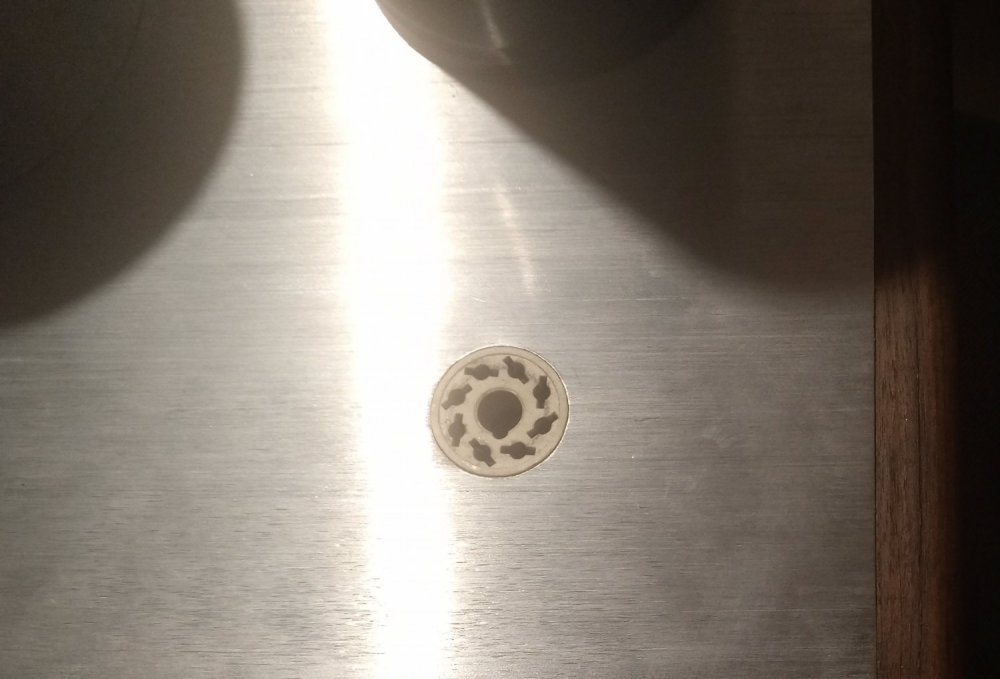

Действительно нет люфта , там пыль абразивная ,самому удивительно . направляющие на шариках. От листа нерж . отрезаю маленькой болгаркой кусок с припуском  по 2_3 мм на  сторону ,Есть диски по нерж 1мм толщ. ,лишнее стачиваю "станком ". . Подгоняю панели на место ,финишно , а потом делаю отверстия на месте синхронно сразу .И они устанавливаются жестко сразу (панели )

начале стачиваю длинную сторону. потом прикладываю панель  ровной стороной к корпусу и иглой процарапываю другую длинную сторону и точу ее , при этом бывает 1-3 переустановки что бы сделать плотно .Потом прикладывается панель чуть изгибая и прочерчивая  короткую . тоже  с примерками в процессе , прикладываю  и прочерчиваю последнюю  , бывает  и  часть ручной подгонки , потому как дерево  обычно не идеальное , например дуга  в 0.3 мм ,а это будет заметно .

  • Like (+1) 2
Posted
12 минут назад, Anatolii сказал:

бывает  и  часть ручной подгонки , потому как дерево  обычно не идеальное , например дуга  в 0.3 мм ,а это будет заметно .

Да, вот эта просто удивительная точность подгонки меня и поразила - что то невероятное. учитывая что подгонка нержавейки  к дереву. Супер!!!!!!

Куплю направляющие и буду делать стационарный фрезер, люблю работать с деревом. А вот с металлом у меня как то не сложилось, хотя теперь, благодаря вам. может и сложится. Хотя бы с дюралью.

Posted

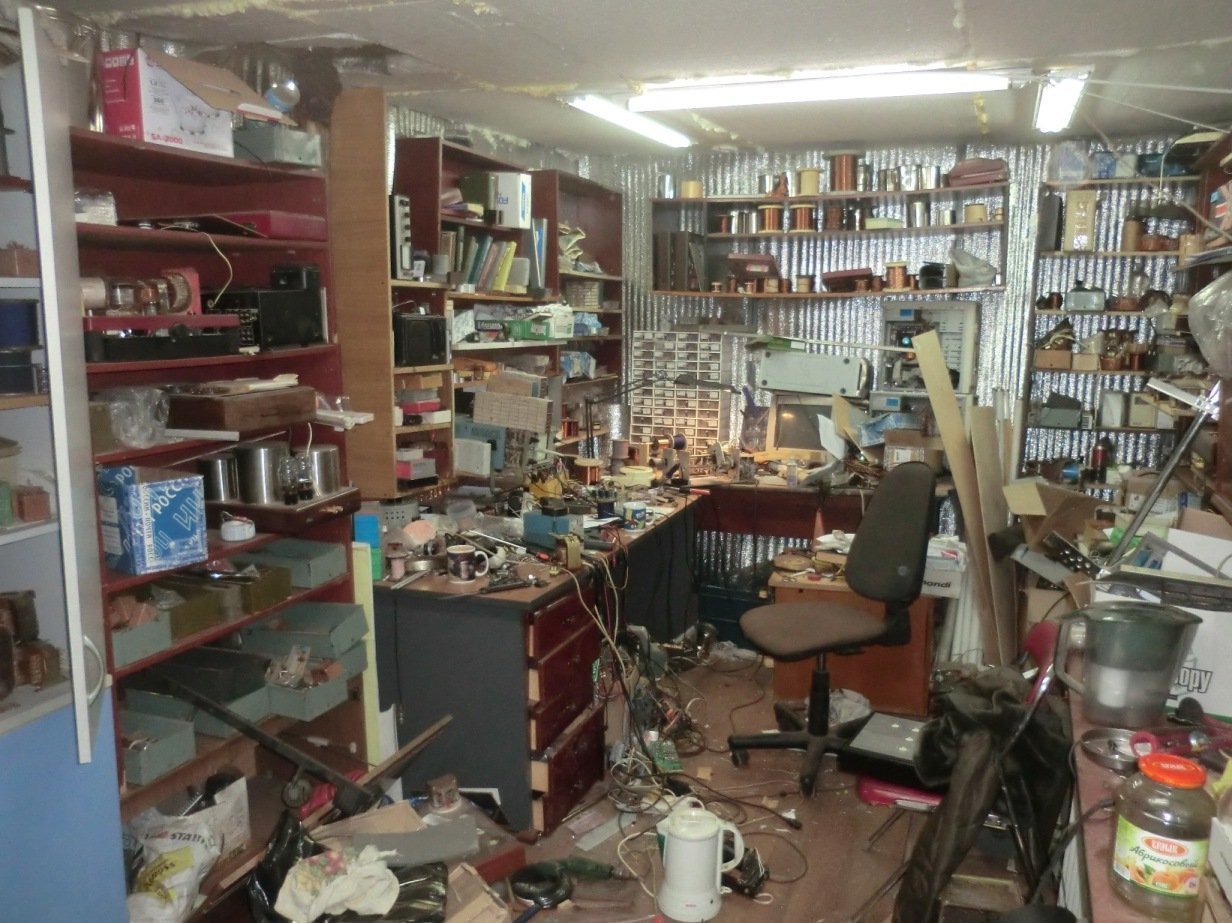

Конечно на кухне или на балконе это делать утопия у меня гараж в 3 уровнях . на фото 1 этаж для "чистых" работ .  , На -1 все стоит дающее пыль и стружку .и печка . На -2 погреб ,могу достать картофану ,банку помидоров ....


  • Like (+1) 1
Posted

У меня в Москве комната 16кв.м под мастерскую выделена. Тесновато правда, но больше нет, приходится обходится чем есть. Зато там потолки 3 метра, есть куда расти ввысь, еще не весь объем использовал.Ну а на даче под навесом большой стол, там циркулярка мощная. Есть там еще мощный вал под фуганок и пилу большого размера с мощным однофазным движком на 2квт( бревна пилить можно будет и вдоль, и поперек), но это пока в проекте их установка, да и потребности особой нет в таких работах. Хотя и в Москве еще 2 циркулярки, но точные и меньшего размера. Ну и кое что еще конечно. Вот в Москве и хочу фрезер стационарный заделать. стол для этого имеется. направляющие как раз кстати.

Posted

У меня дома 16 м тоже "сральник ".есть, кв 4 к. трансф. мотаю или еще чего тихое .

Posted

Вам повезло, у меня всего 3 комнаты. выделил под мастерскую среднюю по площади. Но там всё приходится делать - и паять, и мотать, и с деревом работать, а так же складировать детали и оборудование. просто кошмар. И почему такие маленькие комнаты делают........хорошо хоть потолки догадались сделать 3 метра.

Posted

А мне сколько не дай все засру . Из серии- сегодня не надо ,но завтра пригодится .

  • Smile 1
Posted

Я стараюсь все же там кой какой порядок поддерживать. Недавно сделал там генеральную перетасовку всего, что там хранится, разложил все по полочкам. Измерительный комплекс опять же потребовался вдруг неожиданно, пришлось и приборы расставить по полочкам. Но места крайне мало, мне бы комнатку в 30кв.м, этого мне бы точно хватило бы. Ну а пока так, с мучениями.Но фрезер стационарный сделаю обязательно, не смотря на стесненные жилищные условия.

Posted

Где то слышал -при генеральной , не начать рассматривать перемещаемое .В хаосе все на "месте" . На кухне придет тетя помоет , посуду и все , хрен найдешь чего . Потом звонишь ей -" куда терку положила "

  • Smile 1
Posted

А мне как раз из-за этого пришлось начать генеральную - начал делать корректор, а там столько всего потребовалось и из деталей, и измерения всякие нужно было делать - пришлось всё поставить с головы на ноги. иначе корректор точно бы не сделал.Ну а сейчас я уже точно знаю и еще помню куда что положил и где что искать, прямо камень с души свалился.А с учетом того, что у меня еще как минимум один корректор на подходе, на 6Ф3П, то и подавно труды по генеральной очень даже не зря были сделаны.

Posted

НЕ не мой случай . У меня домовой , спросишь его ищу такую черную квадратную с 2 красными точками   и вот возьмет подложит. Не смейтесь , но это так . Я ему наливаю на холодильник  ставлю с печенькой , тоже  не смейтесь ,помогает.реально ..

  • Like (+1) 1
  • Smile 1
Posted
29 минут назад, Anatolii сказал:

На кухне придет тетя помоет , посуду и все , хрен найдешь чего . Потом звонишь ей -" куда терку положила "

Не, раньше я конечно помнил, что искомое у меня точно есть( или было). Но вот где оно находится - иногда все перевернешь, пока его найдешь( а иногда и не найдешь). И это меня очень сильно напрягало. Ну а сейчас я хотя бы помню пока  что у меня есть в наличии, куда что положил и где это искать.Вот что значит начать  корректоры собирать.......дисциплинирует...........

Posted
2 часа назад, чатем сказал:

У меня в Москве комната 16кв.м под мастерскую выделена. Тесновато правда, но больше нет, приходится обходится чем есть.       Вот в Москве и хочу фрезер стационарный заделать. стол для этого имеется. направляющие как раз кстати.

  На мой взгляд лучше приобрести готовые пластины/столы под универсальное крепление ручного фрезера. Там имеется подвижный упор, выборка в столе для установки копировальных колец, Т образный паз - выполняет функцию подвижной каретки, отсос пыли.

  Мебельные направляющие не имеют достаточной жесткости на всей длине рабочего хода, забиваются опилками и теряют плавность перемещения. Были/есть у меня итальянские на 60 кг, крутил, вертел - пристроил их по прямому назначению, выдвижной ящик для инструмента под плоскостью верстака.

  Сами фрезера есть разные по конструкции, одни удобны для работы сверху руками, другие лучше подходят для установки в стол. Для меня важна надежность работы инструмента, читайте отзывы перед покупкой, сейчас качество стало хуже. В свое время предпочел фрезер Makita, вместо удобного для работы в столе Triton, у последнего часто горели якоря, их там же на сайте и предлагали для продажи.
