Recommended Posts

Posted
Только что, RSD сказал:

давал им по 12 Вт, так у многих уже аноды начинали краснеть.

У меня ровно противоположные результаты. Либо у вас лампочки неправильные, либо у нас.



3 минуты назад, RSD сказал:

Может лучше поставить 2 шт. в параллель 6с19п?

В проекте РР версия. "Неофит-2".

Posted
16 минут назад, Stan Marsh сказал:

Либо у вас лампочки неправильные, либо у нас.

У меня была всего пара коробок ульяновских, вполне возможно, что и неправильные. Но на 13-ти ваттах они краснели гарантировано. Да и ладно, давно это было.

Posted

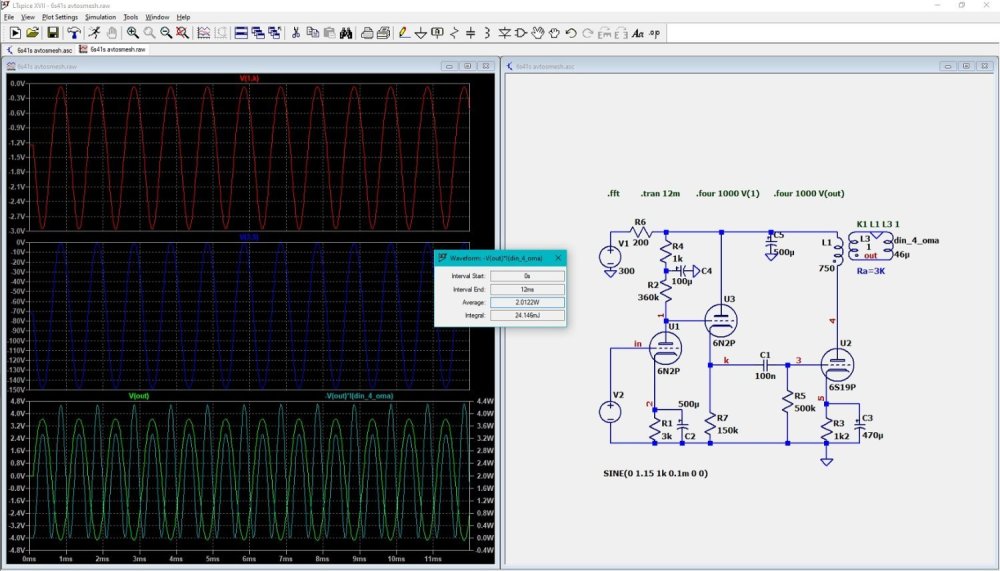

Пару ватт выжал. Больше вряд ли получить.


Всё по феншую, в схеме одни триоды, все пальчиковые и все мусорные. :smile-59:

Есть даже небольшой запас для ООС...



Posted
8 минут назад, RSD сказал:

У меня была всего пара коробок ульяновских, вполне возможно, что и неправильные.

На Светлане их тоже делали, потом производство передали в Ульяновск. У нас с -В и -ВР и таблеточным геттером. "Неправильных" попалось несколько коробок 1982 года. С диким разбросом.



13 минут назад, RSD сказал:

Да и ладно, давно это было.

Это точно. Не особо принципиально.

Posted
24 минуты назад, ТимВал сказал:

Пару ватт выжал.

В реальной схеме 2,7Вт по 5% при КПД ТВЗ=90%. Да, немного, но для комнаты достаточно.

Если качать через КП, не на дохлой 6Н2П, разумеется. С непосредственной связью с этим самым КП, что тоже разумеется, то можно ещё немного выжать мощи. Но зачем?

  • Like (+1) 2
Posted

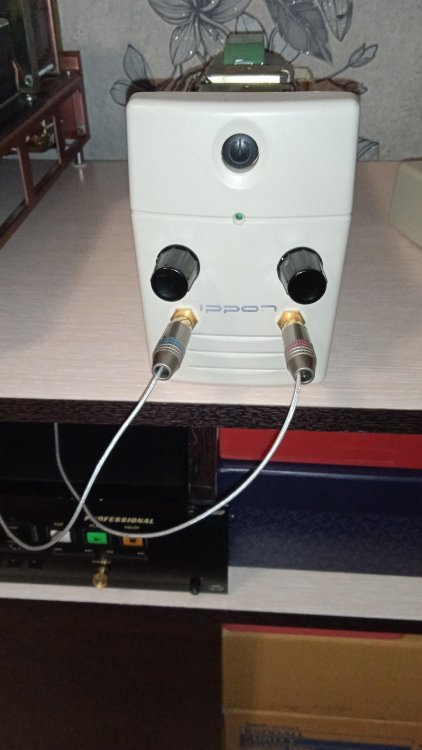

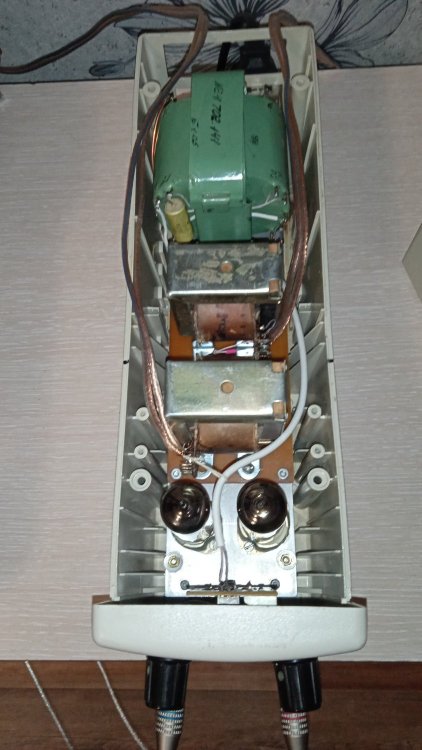

А что, если миниусилитель выполнить в виде пары закрытых минимоноблоков? Дети и животные будут в безопасности, а будут ли довольны аудиофилы?

  • Like (+1) 1
Posted

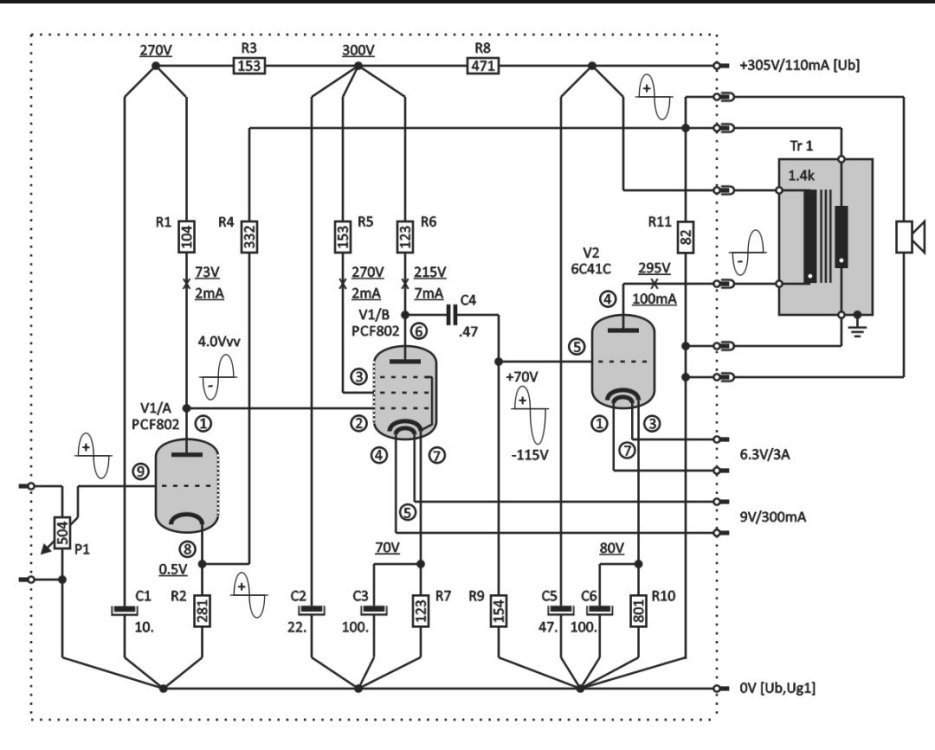

Есть масса более-менее подходящих тетродов/пентодов в родном включении. А если брать триод-пентод, например, то пентод можно в первый каскад, а триод во второй, КП, как вариант. С двойным триодом тоже масса вариантов.



  • Like (+1) 1
Posted
50 минут назад, Климентий сказал:

какая конечная цель

Цели нет, есть путь.:smile-03:

Проект для юных и не очень неофитов. Задача минимум - пробудить интерес, при идеальном развитии событий - обеспечить желающих КИТами для самостоятельной сборки. Разумеется, этим будут заниматься другие, коммерческого интереса у меня нет, на жизнь мне и так хватает.

  • Like (+1) 1
Posted

Можно кстати, подключить на прямых всё связях. 6Н14П-6Н14П-6С19П. С питанием 420-430 вольт. Будет печка, но зато без разделительных конденсаторов. Прикидки есть предварительные, но для точности, надо макетить

Posted

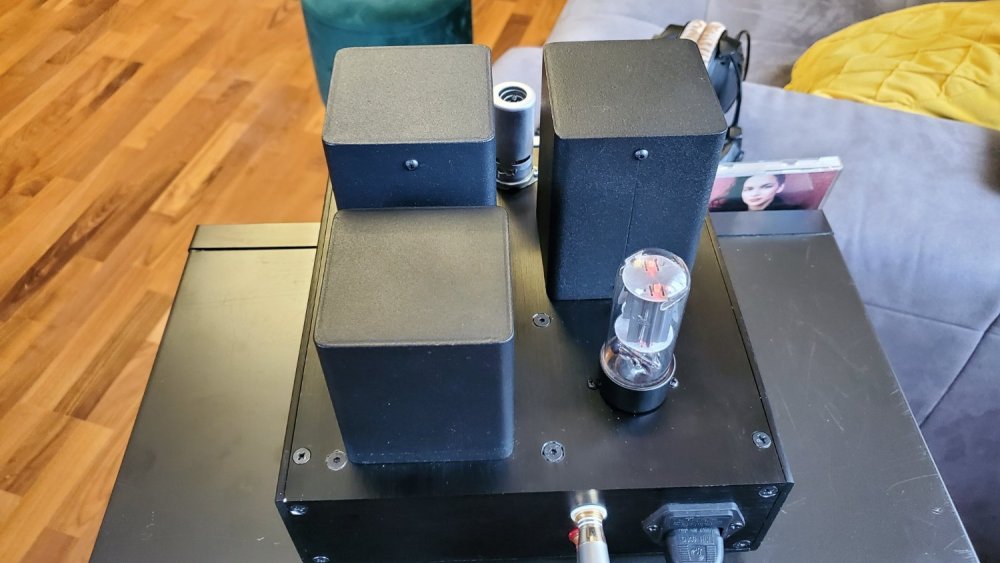

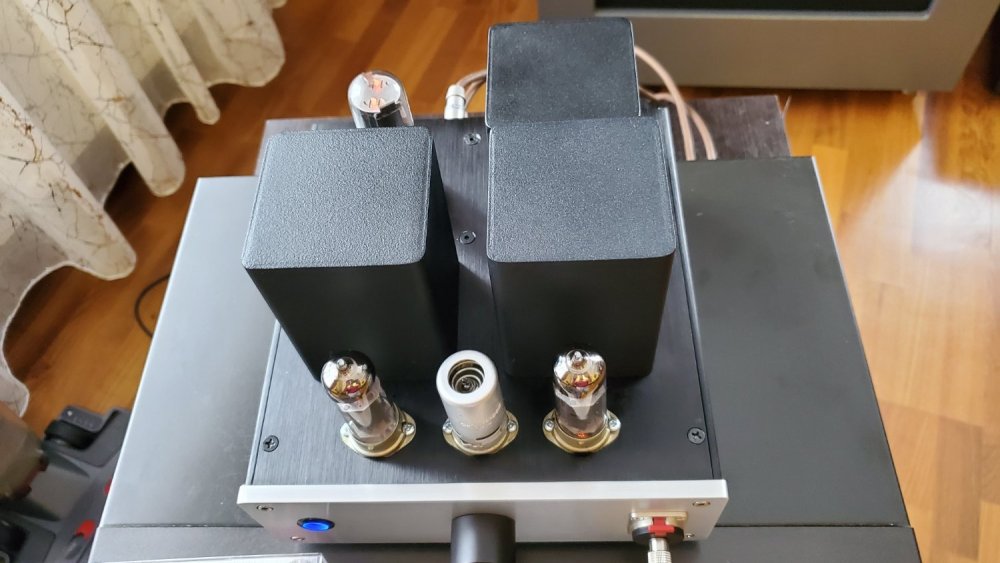

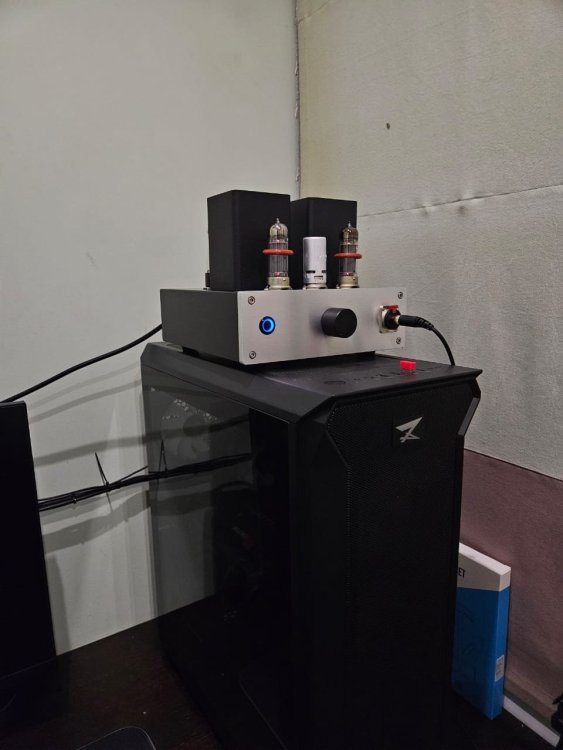

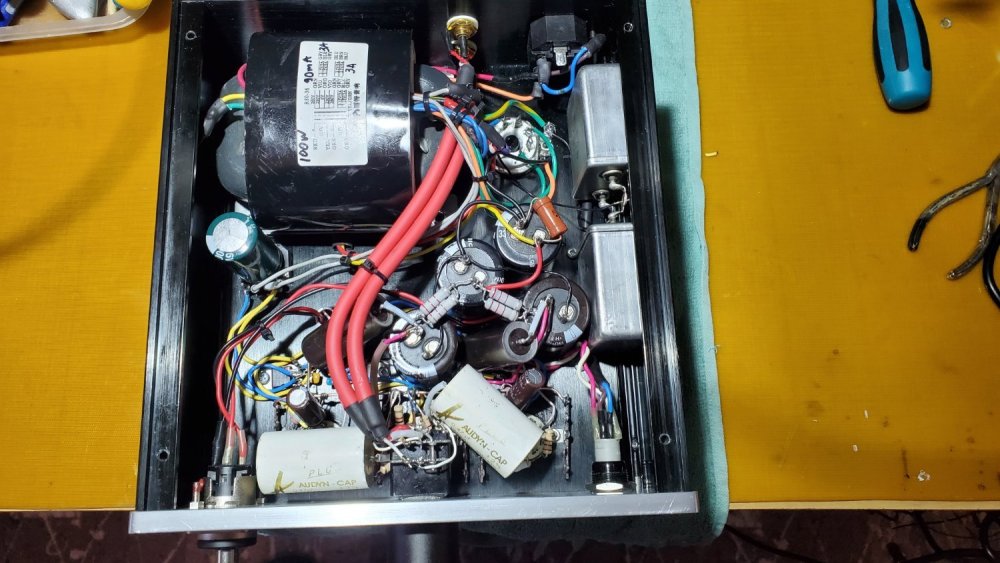

6Н23П + 2х6П14П в триоде.....Правда, это ушной усилитель. Но заменив выходные тр-ры, получим обычный.  Делал для внука. Внук (15 лет) в восторге :smile-03: Слушает его на уши Beyerdynamic DT 770 PRO 250 Ом, Источник - комп со звуковой картой RME HDSPe AIO.





  • Like (+1) 1
Posted
1 час назад, CHEL_EV сказал:

Можно кстати, подключить на прямых всё связях. 6Н14П-6Н14П-6С19П. С питанием 420-430 вольт. Будет печка, но зато без разделительных конденсаторов.

Отличная идея. Теперь цель ясна. Тех неофитов, которые
не сгорят при пожаре от "прямых связей", убьёт током.

  • Like (+1) 2
Posted
1 час назад, CHEL_EV сказал:

Можно кстати, подключить на прямых всё связях. 6Н14П-6Н14П-6С19П. С питанием 420-430 вольт. Будет печка, но зато без разделительных конденсаторов. Прикидки есть предварительные, но для точности, надо макетить

Евгений для новичков это перебор 430в... Им бы 300в оседлать без потерь... 🤣

Posted

Вот не знаю, много чего делал на 19-х, больше всего нравится аля Рэйчерт, на 6Н1П, два каскада, у второго ток 15 ма. Питание драйвера 400 вольт.

  • Like (+1) 1
Posted

Никаких непосредственных связей и фиксированного смещения. Это всё-таки проект для начинающих. Собрал, включил, работает.

  • Like (+1) 1
  • Smile 1
Posted
43 минуты назад, Климентий сказал:

почему для начального уровня выбрали именно эти лампы?

Видимо цель-утилизация неликвидных запасов 6С19П и 6Ж43П. :smile-59:

Заодно и польза какая никакая....

Posted
1 час назад, Климентий сказал:

Мне кажется 6ф5п для новичков куда проще...

Это только так кажется, распаять кучку деталек на одном новальном цоколе несколько сложнее, чем на двух.



30 минут назад, ТимВал сказал:

Видимо цель-утилизация неликвидных запасов 6С19П и 6Ж43П.

Ну нет, возможно, это вам свойственен подобный шкурный интерес, но задачи заработать таким образом нет, я в средствах не стеснён. Ламп у меня на складе действительно много, тысячи и тысячи, но среди них 6Ж43П нет.

Если совсем честно, то темы я создаю для того, чтоб форум приобрёл хоть сколько-нибудь приличный вид, а то сплошь рассказы о былом величии самоназванных гур, глубокомысленные намёки на тайные знания и  загаживание любых тем. Да и конструкции в обувных коробках скорее уместны на блошиных рынках, а не на форуме, как-то надо начинать пробовать уважать себя и других.

  • Like (+1) 5
  • Smile 2
  • Smile 1
