Миниусилитель на 6С19П, однотактный

[johnson1496]

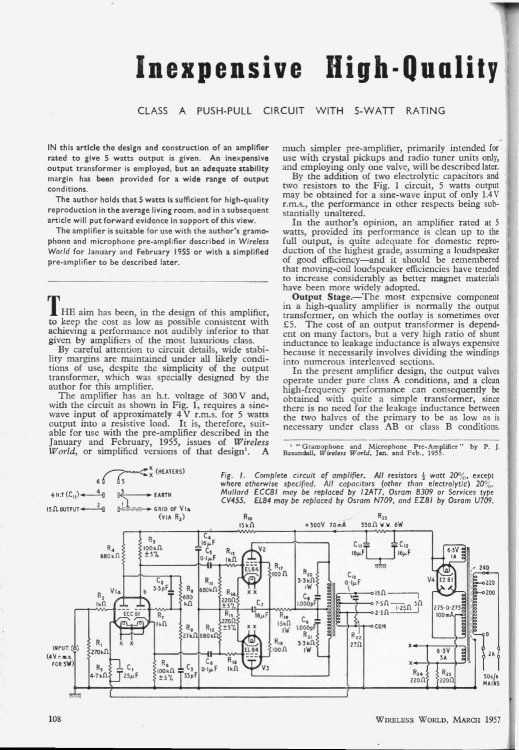

К стати прошу прощения за отклонение от темы.

[Dolboyacher]

Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится .

Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,

Ra=3.6кОм, Rвых = 1.08Ом

Симуля обещает хорошие параметры для триодного безООСника.

В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной. В общем, можно спокойно получить до 6.3Вт RMS (Uвых=10В) уменьшив Ra. Вероятно, можно запитать выходной каскад от стандартного выпрямителя, а драйвер, от удвоителя напряжения Латура, например



[CHEL_EV]

38 минут назад, Dolboyacher сказал:

Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится . Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,Ra=3.6кОм, Rвых = 1.08Ом. В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной.

Я бы оставил именно этот вариант. И мини, и запас есть, и характеристики замечательные, и отыгрывать будет по взрослому. А кому надо, соберёт на одной 6С41С.

Помоему, далее, только зафлудим тему, если будем перебирать варианты.

В этой схеме есть и прямые связи, и конденсатор имеется ☺️.

Руслан ни про кого незабыл 😂!

[Stan Marsh]

Ещё и 10дБ ООС можно ввести.

[Goofnm]

6 часов назад, Stan Marsh сказал:

Миниусилительную, полагаю. Спальня, кухня, подарок хорошему знакомому и прочее.

Если не сложно, исключите пожалуйста спальню. Пока в спальне был мини, сатисфакции
не наблюдалось. Спаял очередной DHT, все стало на свои места. Коллеги советуют
Триумвират, но, мне кажется, лучше традиционные отношения. В этом ключе в спальню
больше видится Маэстро Гроссо.

[Rezvoy]

7 часов назад, Dolboyacher сказал:

Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится .

Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,

Ra=3.6кОм, Rвых = 1.08Ом

Симуля обещает хорошие параметры для триодного безООСника.

В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной. В общем, можно спокойно получить до 6.3Вт RMS (Uвых=10В) уменьшив Ra. Вероятно, можно запитать выходной каскад от стандартного выпрямителя, а драйвер, от удвоителя напряжения Латура, например



Да никогда таких низких искажений не получится, если выйдет в 5 раз больше - уже хорошо.

[Dolboyacher]

50 минут назад, Rezvoy сказал:

Да никогда таких низких искажений не получится, если выйдет в 5 раз больше - уже хорошо.

С этим согласен. Симуляция оперирует мат.моделями поэтому не учитывает неизбежного разброса параметров ламп, питание, трансформатор так же, близки к идеальным. Так ,по скромному опыту воплощения симуляций в железе, разница будет в 2-3 раза, но учитывая это, всё равно, должно получиться неплохо. Тут , даже для симули получилось мало искажений, не скажу, что это было просто, т.к. 6с19п - это не 300B. Тем более, указаны искажения на максимальной мощности, перед началом ограничением верхушки синуса, будет ли кто столько накручивать волюмЕ. Так, выложил, если кто захочет\планирует сделать что-то подобное, сам такого не собирал, нету у меня ни ECC84, да и 6с19п где-то всего одна штука валяется , Климентий всё скупил

[BAA]

32 minutes ago, Dolboyacher said:

Симуляция оперирует мат.моделями поэтому не учитывает неизбежного разброса параметров ламп, питание, трансформатор так же, близки к идеальным

Это, в общем лень, если положть просто. Есть и  Монте-Карло (случайное распределение) и наихудший случай, и опримизация по параметру(ам). Оно надо?
Лучше посмотреть режимы и тенденции при изменении/вариациях и макетировать.
В общем РТ подобрать можно.
А как дуеры выкладывают модели УМ с искажениями в 1е-6, то сразу оказывается, что для этого надо не только сопротивление печатных проводников учитывать, но и их расположение... и не только, но так славно рассказывают, как и почему. Модели брендированые... от самого Селфа...

[Dolboyacher]

13 минут назад, BAA сказал:

Это, в общем лень, если.....

Эх, ВАА, любите, вы, изъясняться непонятным высококвалифицированным для меня ,валенка, образом, что далеко не всегда понимаю как мне реагировать даже, но на всякий случай, сливаюсь в зачёт :)

[Rezvoy]

6С19П, даже варианта ЕВ и одной партии, не отличаются повторяемостью. Не говоря уж о неприятной особенности звенеть ( акустически). А учитывая довольно большой ток, лучше в SE их не использовать ( если вы не Макаров). Лучшее им применение - мощник SRPP. ИМХО

[Sergio]

Это вы ещё не слышали, как Г-837 гремят внутренностями... Ну, это к слову...

[ДимДимыч]

Лучше уж сделать на 6с4с.

[BAA]

1 hour ago, Dolboyacher said:

Эх, ВАА, любите, вы, изъясняться непонятным высококвалифицированным для меня ,валенка, образом, что далеко не всегда понимаю как мне реагировать даже, но на всякий случай, сливаюсь в зачёт :)

Больше не буду.
Хотя стороннники направленности меди говорят обратное.
Монте-Карло = перебор случайным образом
Наихудший случай - максимально отклонение от номинала.
Оптимизация - подбор номиналов под заданную цель, например Кг.
Большинство симуляторов это умеют. Вопрос только зачем?

[Stan Marsh]

Не думаю, что пара процентов искажений так резанёт ухо слушателя, что он немедленно выключит усилитель, достанет с полки "Как закалялась сталь", вынет оттуда заначку, сбегает в Эльдораду и купит себе Пионер.

[Dolboyacher]

Странно, попытки ввести в эту схему ОООС или же местную ООС типа покемонской в разы (3-5) только увеличивают искажения всех порядков, даже если она относительно неглубокая  Еще замечено, что если для одной выходной лампы при выборе Ra - можно без особого "ущерба" двигаться +\- локоть, то для 2х в параллель выбирать приходится гораздо тщательнее, а , так же, просто взять Ra\2 при удвоении кол-ва выходных ламп, является далеко не оптимальным .
