Recommended Posts

Posted
54 минуты назад, Stan Marsh сказал:

УПТ - это хорошо, но тут обсуждается миниусилитель.

тот же УПТ "Триумвират"- 3 лампочки, можно даже обойтись двумя. Какую задачу решаем "миниусилителем" :) ?  В 60-е было модно гулять со  включенной Спидолой :)

Posted
2 минуты назад, Айсберг сказал:

Какую задачу решаем "миниусилителем" :) ?

Миниусилительную, полагаю. Спальня, кухня, подарок хорошему знакомому и прочее.

Posted
2 часа назад, Aloizio сказал:

Так изначально речь шла про СПД или аудио? В каких приложениях было важно иметь джиттер не более 16pS?

СПД которой я занимался относилась к технологиям СССР как пример того, что контроль фазы на уровне пикосекунд можно было делать еще в восьмидесятые годы прошлого века (кстати вместо кремния и ЛБВ был арсенид галлия, а вместо волноводов тонкие до 5 мкм пленки). А джиттер, если не ошибаюсь, относится к звуковоспроизведению и статью читал уже в нулевых, когда о советской свч микроэлектронике уже никто не помнил.

Posted

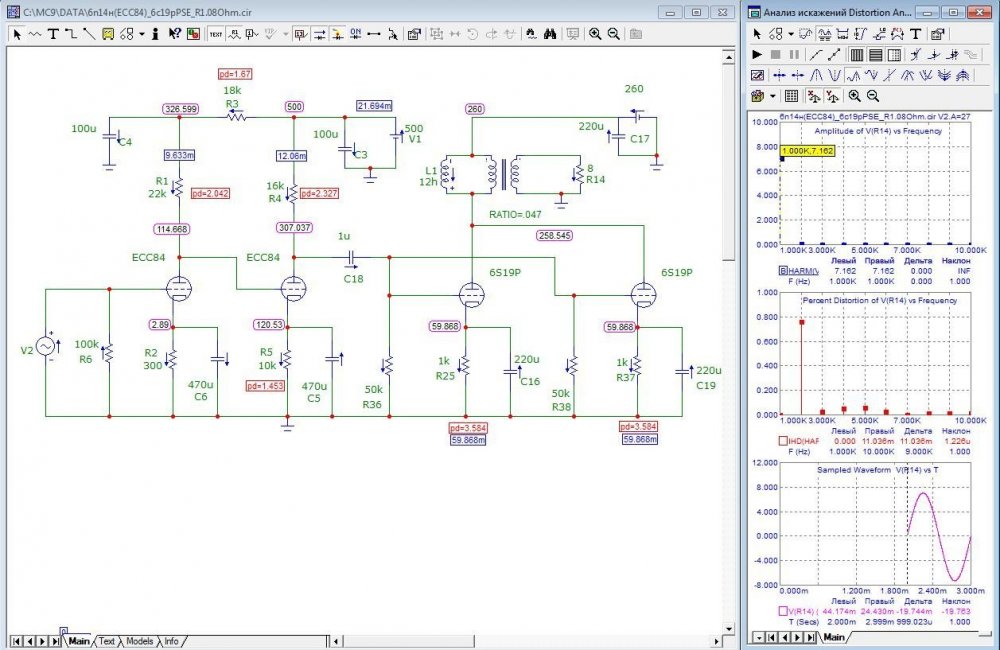

Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится :smile-61:

Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,

Ra=3.6кОм, Rвых = 1.08Ом

Симуля обещает хорошие параметры для триодного безООСника.

В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной. В общем, можно спокойно получить до 6.3Вт RMS (Uвых=10В) уменьшив Ra. Вероятно, можно запитать выходной каскад от стандартного выпрямителя, а драйвер, от удвоителя напряжения Латура, например :smile-60:




  • Like (+1) 2
  • Thanks (+1) 1
Posted
38 минут назад, Dolboyacher сказал:

Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится :smile-61:Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,Ra=3.6кОм, Rвых = 1.08Ом. В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной.


Я бы оставил именно этот вариант. И мини, и запас есть, и характеристики замечательные, и отыгрывать будет по взрослому. А кому надо, соберёт на одной 6С41С.

Помоему, далее, только зафлудим тему, если будем перебирать варианты.

В этой схеме есть и прямые связи, и конденсатор имеется ☺️

Руслан ни про кого незабыл 😂

Posted
6 часов назад, Stan Marsh сказал:

Миниусилительную, полагаю. Спальня, кухня, подарок хорошему знакомому и прочее.

Если не сложно, исключите пожалуйста спальню. Пока в спальне был мини, сатисфакции
не наблюдалось. Спаял очередной DHT, все стало на свои места. Коллеги советуют
Триумвират, но, мне кажется, лучше традиционные отношения. В этом ключе в спальню
больше видится Маэстро Гроссо.

Posted
7 часов назад, Dolboyacher сказал:

Накидал PSE до кучи. Понятно, что это уже не миниусь, но вдруг кому пригодится :smile-61:

Вход ампл. Uвх=0.27В, Uвых=7.2В (3.3Вт RMS на 8Ом), Y2 = 0.75%, Y3 = 0.033%,

Ra=3.6кОм, Rвых = 1.08Ом

Симуля обещает хорошие параметры для триодного безООСника.

В данном случае, за выходной мощностью не гнался, искал благоприятный спектр, чтобы 3я гармуля была минимальной. В общем, можно спокойно получить до 6.3Вт RMS (Uвых=10В) уменьшив Ra. Вероятно, можно запитать выходной каскад от стандартного выпрямителя, а драйвер, от удвоителя напряжения Латура, например :smile-60:




Да никогда таких низких искажений не получится, если выйдет в 5 раз больше - уже хорошо.

Posted
50 минут назад, Rezvoy сказал:

Да никогда таких низких искажений не получится, если выйдет в 5 раз больше - уже хорошо.

С этим согласен. Симуляция оперирует мат.моделями поэтому не учитывает неизбежного разброса параметров ламп, питание, трансформатор так же, близки к идеальным. Так ,по скромному опыту воплощения симуляций в железе, разница будет в 2-3 раза, но учитывая это, всё равно, должно получиться неплохо. Тут , даже для симули получилось мало искажений, не скажу, что это было просто, т.к. 6с19п - это не 300B. Тем более, указаны искажения на максимальной мощности, перед началом ограничением верхушки синуса, будет ли кто столько накручивать волюмЕ. Так, выложил, если кто захочет\планирует сделать что-то подобное, сам такого не собирал, нету у меня ни ECC84, да и 6с19п где-то всего одна штука валяется , Климентий всё скупил :smile-03:

  • Smile 1
Posted
32 minutes ago, Dolboyacher said:

Симуляция оперирует мат.моделями поэтому не учитывает неизбежного разброса параметров ламп, питание, трансформатор так же, близки к идеальным

Это, в общем лень, если положть просто. Есть и  Монте-Карло (случайное распределение) и наихудший случай, и опримизация по параметру(ам). Оно надо?
Лучше посмотреть режимы и тенденции при изменении/вариациях и макетировать.
В общем РТ подобрать можно.
А как дуеры выкладывают модели УМ с искажениями в 1е-6, то сразу оказывается, что для этого надо не только сопротивление печатных проводников учитывать, но и их расположение... и не только, но так славно рассказывают, как и почему. Модели брендированые... от самого Селфа...

Posted
13 минут назад, BAA сказал:

Это, в общем лень, если.....

Эх, ВАА, любите, вы, изъясняться непонятным высококвалифицированным для меня ,валенка, образом, что далеко не всегда понимаю как мне реагировать даже, но на всякий случай, сливаюсь в зачёт :)

  • Like (+1) 2
  • Smile 1
Posted

6С19П, даже варианта ЕВ и одной партии, не отличаются повторяемостью. Не говоря уж о неприятной особенности звенеть ( акустически). А учитывая довольно большой ток, лучше в SE их не использовать ( если вы не Макаров). Лучшее им применение - мощник SRPP. ИМХО

Posted
1 hour ago, Dolboyacher said:

Эх, ВАА, любите, вы, изъясняться непонятным высококвалифицированным для меня ,валенка, образом, что далеко не всегда понимаю как мне реагировать даже, но на всякий случай, сливаюсь в зачёт :)

Больше не буду.
Хотя стороннники направленности меди говорят обратное.
Монте-Карло = перебор случайным образом
Наихудший случай - максимально отклонение от номинала.
Оптимизация - подбор номиналов под заданную цель, например Кг.
Большинство симуляторов это умеют. Вопрос только зачем?

Posted

Не думаю, что пара процентов искажений так резанёт ухо слушателя, что он немедленно выключит усилитель, достанет с полки "Как закалялась сталь", вынет оттуда заначку, сбегает в Эльдораду и купит себе Пионер.

  • Like (+1) 1
  • Smile 1
  • Smile 2
Posted

Странно, попытки ввести в эту схему ОООС или же местную ООС типа покемонской в разы (3-5) только увеличивают искажения всех порядков, даже если она относительно неглубокая :smile-61: Еще замечено, что если для одной выходной лампы при выборе Ra - можно без особого "ущерба" двигаться +\- локоть, то для 2х в параллель выбирать приходится гораздо тщательнее, а , так же, просто взять Ra\2 при удвоении кол-ва выходных ламп, является далеко не оптимальным .

  • 3 weeks later...
Posted

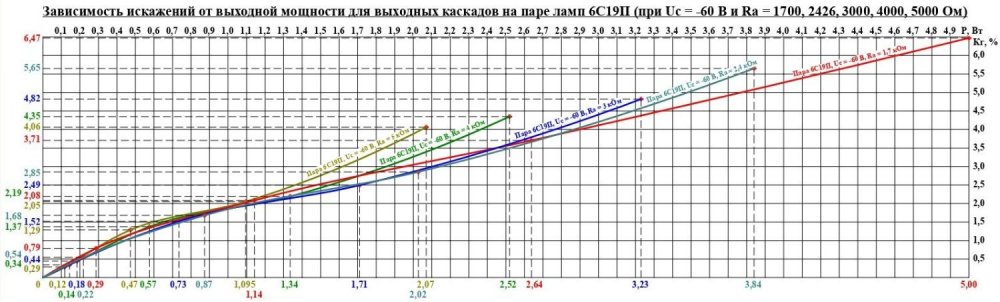

всё не так ужасно, как может показаться на первый взгляд :) Замерьте мощность при которой Вы обычно слушаете музыку и соотнесите с графиком А.Никитина.

Posted

Замерял. Пиковым измерителем в пределах, скажем, 1й стороны грампластинки. До 4...4,5...5 Вт в пике. Что более-менее совпадает с оценками из статьи классика, от 1957 г...

Причем, по этим графикам есть вопрос, как по тем 0.0000% от 6п15п.Это измерено реально или рассчитано на основании красиво нарисованных опять же ВАХов?



Posted
58 минут назад, Xрюн222 сказал:

До 4...4,5...5 Вт в пике. Что более-менее совпадает с оценками из статьи классика, от 1957 г...



а не в пике, на средней громкости? до 1 Вт.? Моя гипотеза, без претензии на её оригинальность,- на пиках слух терпимей к искажениям. Думаю, выбирая оптимальное соотношение между линейностью и скоростью нарастания (и с разрешением) нужно задаваться выбранным Кни при мощности 1-2 Вт, а не при полной мощности. А Ваш подход какой?

Можно попросить текст упомянутой статьи или ссылку?

Posted

У меня подходы разные, по ситуации, но как вариант, не имею ничего против мнений Клипша и Баксандалла - нам нужно 5 вт, но ЧЕСТНЫЕ 5 вт. Да, помнится, и у ЮА в МГ-1 было/есть честных 5 или 6 Вт...

https://www.museum.alibaba.sk/ampins/wwarchive/wwarchive.htm#baxihqa

Обратить внимание на описание методики "атслушивания"!
