Решил создать тему однотакт 6с19п.

В частности мои моноблоки в процессе 2"6с19п, анодное 260 В, авт смещ. Ra 2,5 кОм. Накальник и силовик отдельно торы. Выпрямление диодный мост 470 мкф, 2,7 Гн, 470 мкф, 5 Гн, 4000 мкф. В питании только электролиты. Драйвер на данный момент от того же питания на 6п15п.

Буду признателен если форумчане поделятся своим опытом.





  • Like (+1) 6
  • Replies 540
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Мне кажется, вам по некоторым пунктам просто не очень везло. Это я не в порядке затевания дискуссии, не мое это, я просто пытаюсь смягчить ваши категоричные утверждения оттенком "ИМХО" - вам я его сов

Stan Marsh
Stan Marsh

Это только так кажется, распаять кучку деталек на одном новальном цоколе несколько сложнее, чем на двух.    Ну нет, возможно, это вам свойственен подобный шкурный интерес, но задачи зарабо

alss
alss

4 пальчиковых в стерео (PSE)

Posted Images

Timbuktu Proficient

Timbuktu

Posted
Posted

Ярослав Привет! Отличную тему ты завёл! :smile-29: Сейчас придут брендоманы и любители волшебных конденсаторов и осудят, скажут не звучит, скажут музыка "мёртвая" и ещё много чего скажут. Такие усилители мешают продавать конденсаторы по 30 тыс руб и портят имидж ламп по 30тыс за баллон. К тому же 6С19П и 6П15П неуважаема некоторыми коллегами, для которых мир больше чёрно-белый, нежели спектральный.

Я делал на 6С19П пары, тройки, на 6С41С и на половинке 6С33С. Лампа 6С19П самая любимая. Легко выбрать пару-тройку-квартет и далее, так как стоит недорого, накала требует немного, анодное меньше двухсот и т.д.

Такой как у тебя вариант делал в самом начале увлечения лампами, в драйвере была 6С45П, ну и со всеми вытекающими, электролитами по максимому. Динамика была супер, моего друга со стула сдувало, человек после этого подсел на лампы, хотя возил и возит из японии сотнями кг этого добра.

Вариант 6П15П тоже был, в корпусе от прибоя с прибоевскими ТВЗ, несколько переделал для любителей, не желающих слушать Прибой в оригинале.

Потом перешёл на концепцию LW.

Такой вариант прост, легко реализуем, не требует затрат и потом можно и поаудиофилить, конденсаторы менять и прочее. Всё слышно при наличие хорошего источника и акустики, ну и тихой комнаты



  • Like (+1) 1
  • Круто (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

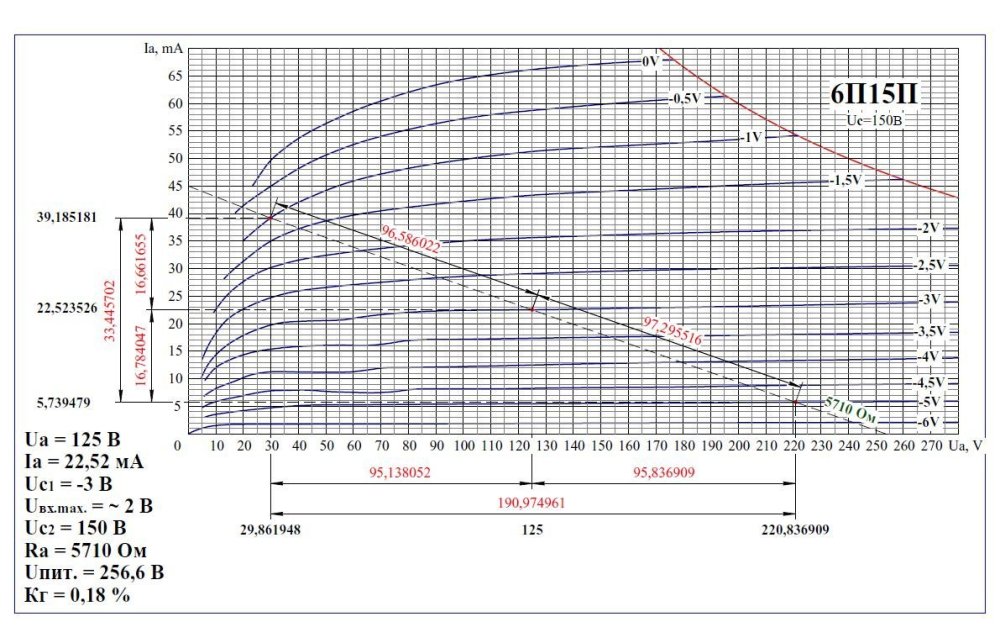

 Если кто то покажет реальные измерения с этими самыми  легендарными 0,18 % при 100 в (!) амплитуды - сильно порадуюсь.

  • Like (+1) 3
  • Круто (+1) 1
Yaros Community Regular

Yaros

Posted
  • Author
Posted

У меня комп со шмелем навернулся, а на существущий не удается поставить. Поэтому измерить не могу, только что в инете.



Yaros Community Regular

Yaros

Posted
  • Author
Posted

Объедините темы конечно, так целесообразней, чем плодить.

Просьба откликнутся с реальными проектами.

Я всяко макетил ее и 6с41с. Последний вариант был на кенотронном питании. Но динамики не хватало все же.

ТВЗ отличные, когда то Алексей Шалин их делал. активное 32 Ом

  • Like (+1) 1
Yaros Community Regular

Yaros

Posted
  • Author
Posted
35 минут назад, Xрюн222 сказал:

 Если кто то покажет реальные измерения с этими самыми  легендарными 0,18 % при 100 в (!) амплитуды - сильно порадуюсь.

Был момент когда ее (6п15п) пробовал в СЕ гу50, там анодное по памяти под 400 В, было и при смещении в 4,2 В 2я гармоника меньше половины основного сигнала получалось и больше ничего (на выходе уся). Слушать тогда не стал (а жаль), но когда попробовал повторить режим, такого больше не увидел,. Мож лампа такая попалась.





sova Local

sova

Posted
Posted
3 часа назад, Timbuktu сказал:

 Такие усилители мешают продавать конденсаторы по 30 тыс руб



Дайте ссылку,  кто продает конденсаторы по 30 тыс руб, хочу купить.

Интнресно как усилители могут мешать продавать конденсаторы :))

Timbuktu Proficient

Timbuktu

Posted
Posted
55 минут назад, sova сказал:

Дайте ссылку,  кто продает конденсаторы по 30 тыс руб, хочу купить.

Интнресно как усилители могут мешать продавать конденсаторы :))

Когда купите, расскажите нам про "волшебный" звук. Только на стерео их пара нужна. Ну и для 6С19П в LW они не нужны, можно сэкономить. Весь усилитель с покупкой хороших ТВЗ обойдётся меньше :smile-03:

Ссылка на конденсаторы:

https://www.audiomania.ru/kondensator/duelund/duelund_round_cast_pio-cu.html#24932

PS Ollleg опередил и нашёл с запасом, ждём фото купленых и отчёт о звуке :smile-03:

maximka Local

maximka

Posted
Posted
17 минут назад, Timbuktu сказал:

Когда купите, расскажите нам про "волшебный" звук. Только на стерео их пара нужна. Ну и для 6С19П в LW они не нужны, можно сэкономить. Весь усилитель с покупкой хороших ТВЗ обойдётся меньше :smile-03:

Ссылка на конденсаторы:

https://www.audiomania.ru/kondensator/duelund/duelund_round_cast_pio-cu.html#24932

PS Ollleg опередил и нашёл с запасом, ждём фото купленых и отчёт о звуке :smile-03:

могу показать примерно купленных на миллион , и все это ради собственных тестов и не более, лично для себя развить миф for audio, хотя говорить что данные типы плохи нет, изначально достойные изделий, но из винтажа , который дешевле я ставлю себе , так как вывод был сделан, все познается в сравнение и не дешево

  • Like (+1) 4
Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Timbuktu сказал:

ждём фото купленых и отчёт о звуке

Тысяч на 300 могу показать прям сейчас. AN, Jensen и Jupiter.  Duelund сходу не покажу. Звук хороший. Но какое это имеет отношение к теме, тема - замечательная, давайте продолжать.

  • Like (+1) 1
Timbuktu Proficient

Timbuktu

Posted
Posted

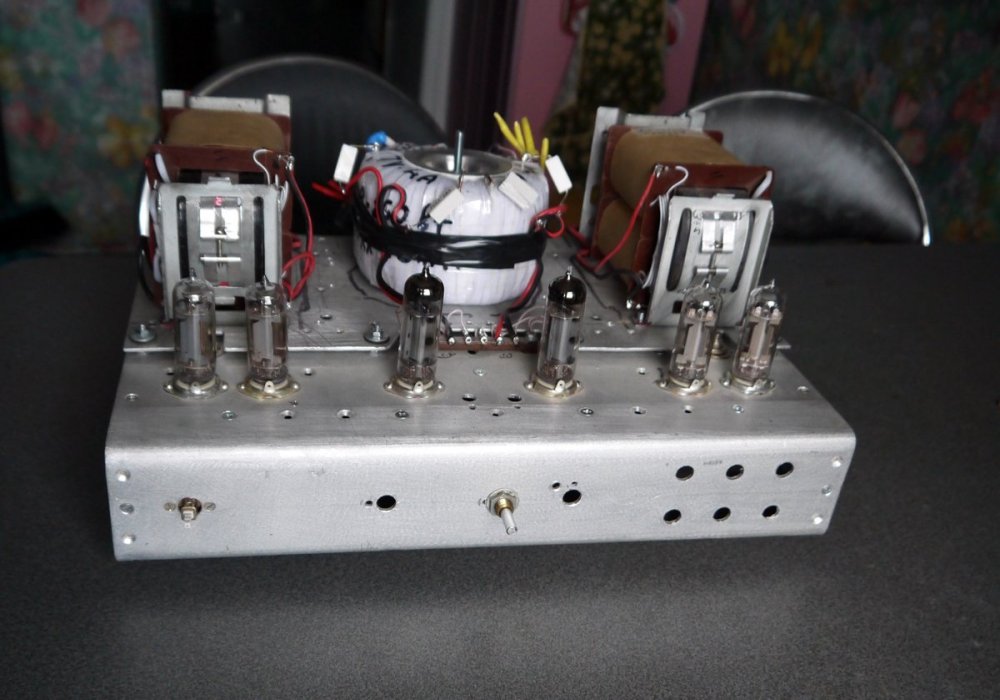

Моноблоки LW, по 3 штуки 6С19П, ТВЗ самомотанные, ОСМ-0,4

Всё застабилизоровано, ёмкости с обратной стороны, сделано было лет 10-12 назад. Драйвер 45-ка, насколько помню. Сверху пара банок по 100 000мкф итого 200 000 в катоде драйвера.

Моноблоки легче было таскать, стоят у человека дома в кабинете. В гостиной у него колонки B&W 800-той серии и усилители мощные для кино и прочего а в кабинете самодельная акустика ОЯ на паре динов, НЧ винтажный сантиметров 30 и ВЧ. В зале, с его слов, для гостей и драйва а в кабинете для души.



моноблоки 3х6С19П.jpg

  • Like (+1) 7
  • Круто (+1) 1
Yaros Community Regular

Yaros

Posted
  • Author
Posted

Евгений, классно! Я так и не решусь на стабы, хотя и печатные платы для стабов кучка есть.

Коллеги, количество емкостей (значение емкости) как зависит на динамику и низ в целом в таком вых каскаде. 4000 мкф эпкосов поставил. Но может какой есть принцип разумной достаточности в данном случае. Понятно что у всех условия разные.

В катоде драйвера 2200 мкф, можно попробовать пару советских подключить по 22 000 мкф в катод 6п15п.

Вообще я не такой слухач, боюсь могу погрязнуть в выборе шунтов разных.

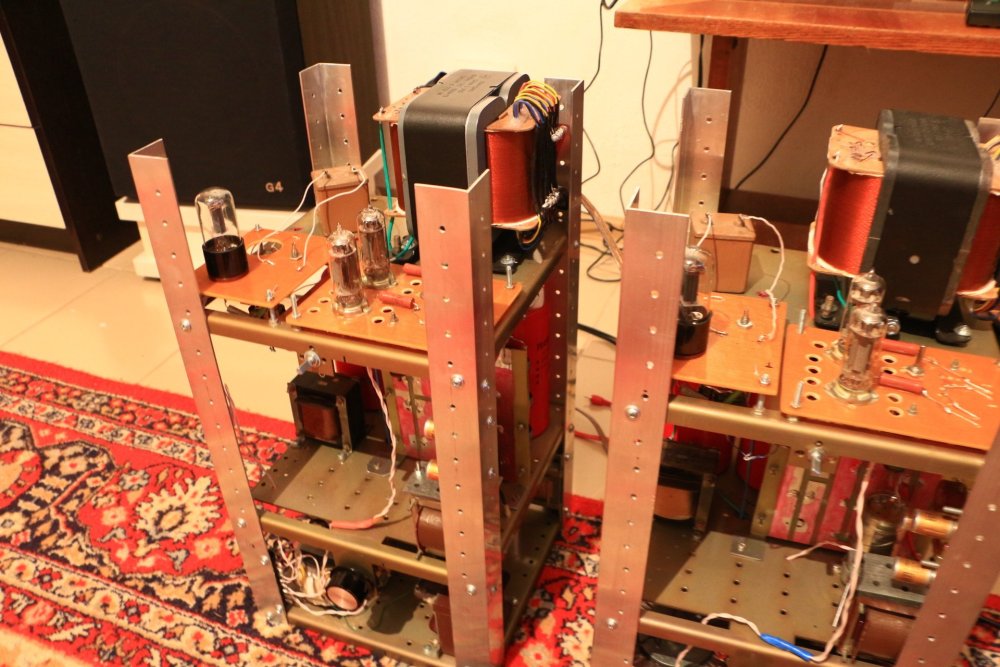

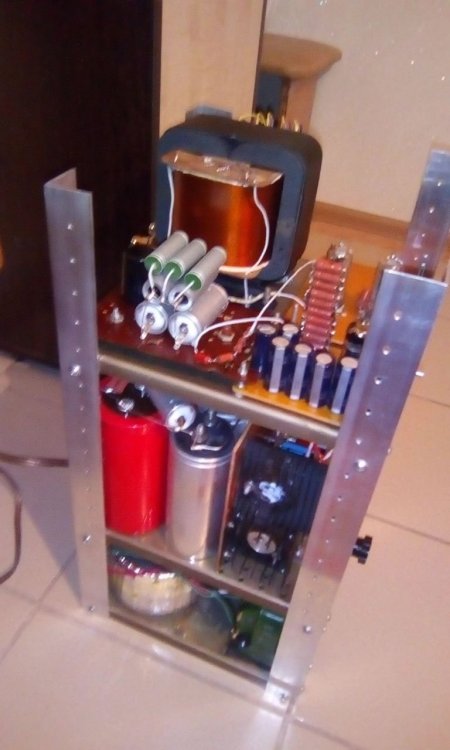

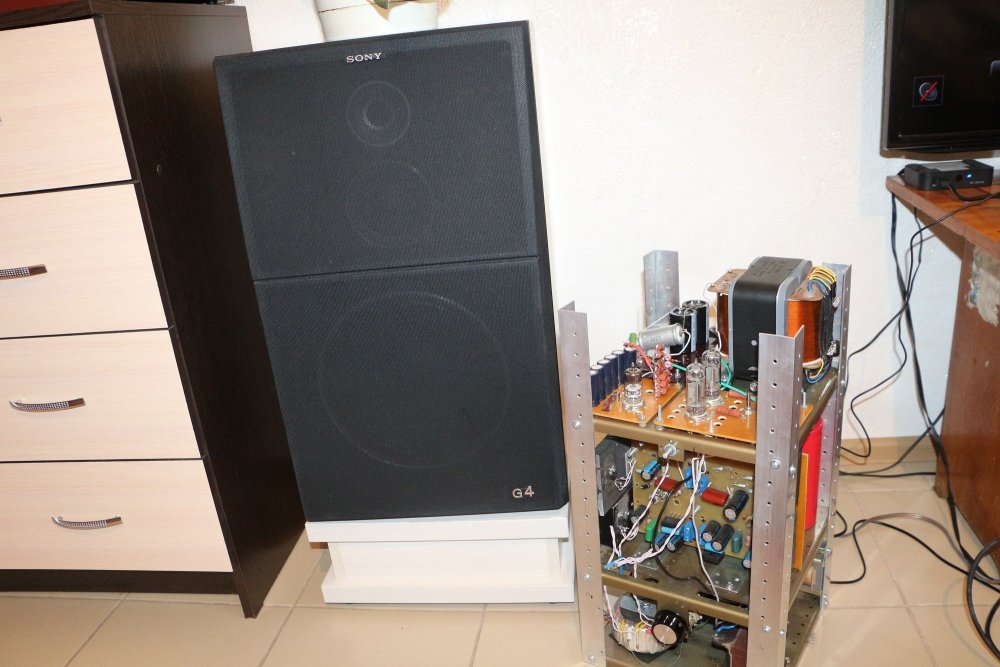

На данный момент АС трехполоски Sony G4. По слуховому восприятию низ проработанный собранный, однако есть некая нехватка на общем фоне его (мясца что ли).

По небольшому опыту, самый первый макет был (лет 5 назад)   примерно 20 000 мкф. на канал, силовики торы по 300 Вт, мощная вторичная обмотка.

Диодный мост на шотках. В таком варианте низа совсем не было. Сначала заменил на обычные диоды, лучше, зашунтировал их конденсаторами еще лучше (ушла колючесть в звуке).

Потом попробовал гибридное питание, кен 5ц3с. Еще лучше, но силовики подпрыгивали. (и да, кондеры такое количество убирал)

Затем другие силовики непосредственно под кеноторонное ДППВ поставил и емкость после дросселя всего 1000 мкф. В этом случае низ был отличны. Но динамика страдает сильно.



  • Like (+1) 1
Yaros Community Regular

Yaros

Posted
  • Author
Posted

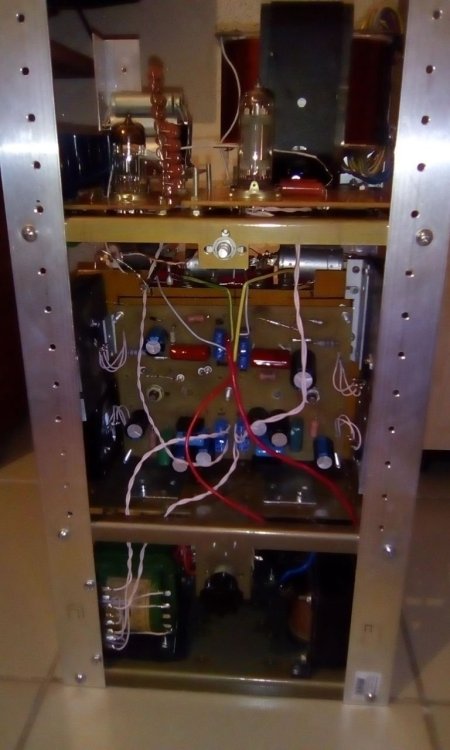

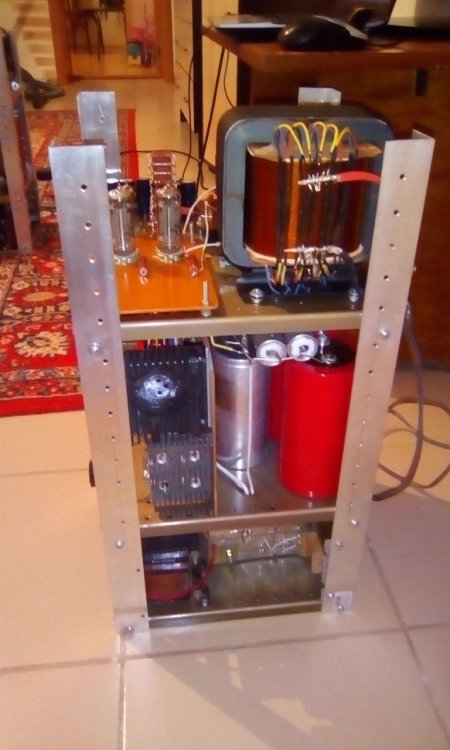

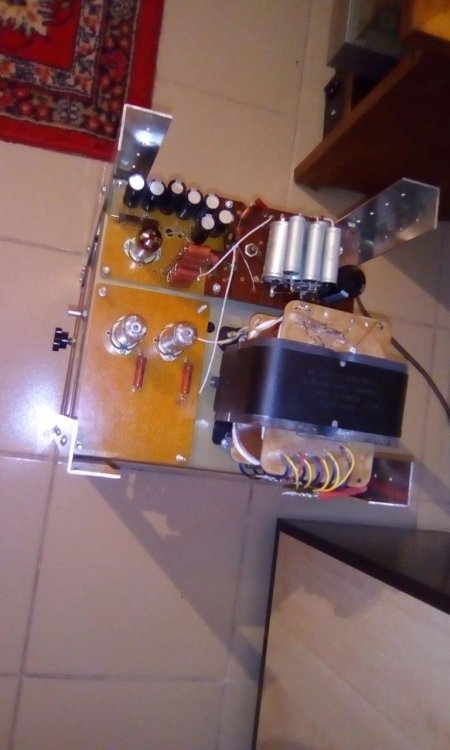

Фото с 6с19п не сохранилось. Есть тоже самое только с 6с41с, в последствии на 6с19п менял.


6с41с кен.jpg

6с41с июль.jpg

  • Like (+1) 5
Timbuktu Proficient

Timbuktu

Posted
Posted

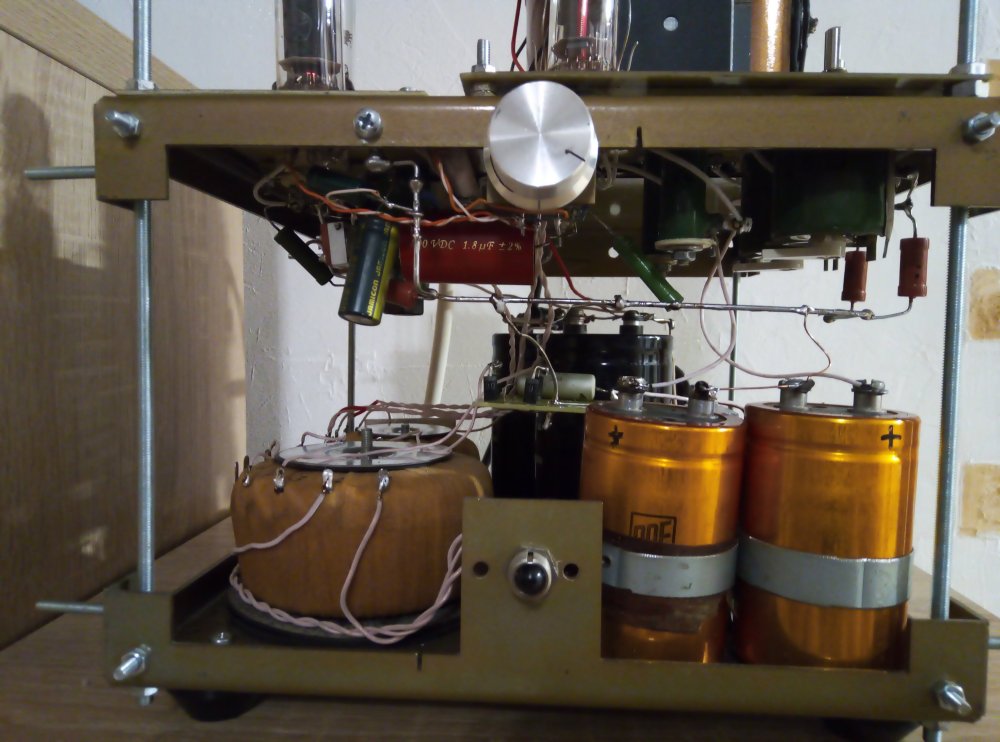

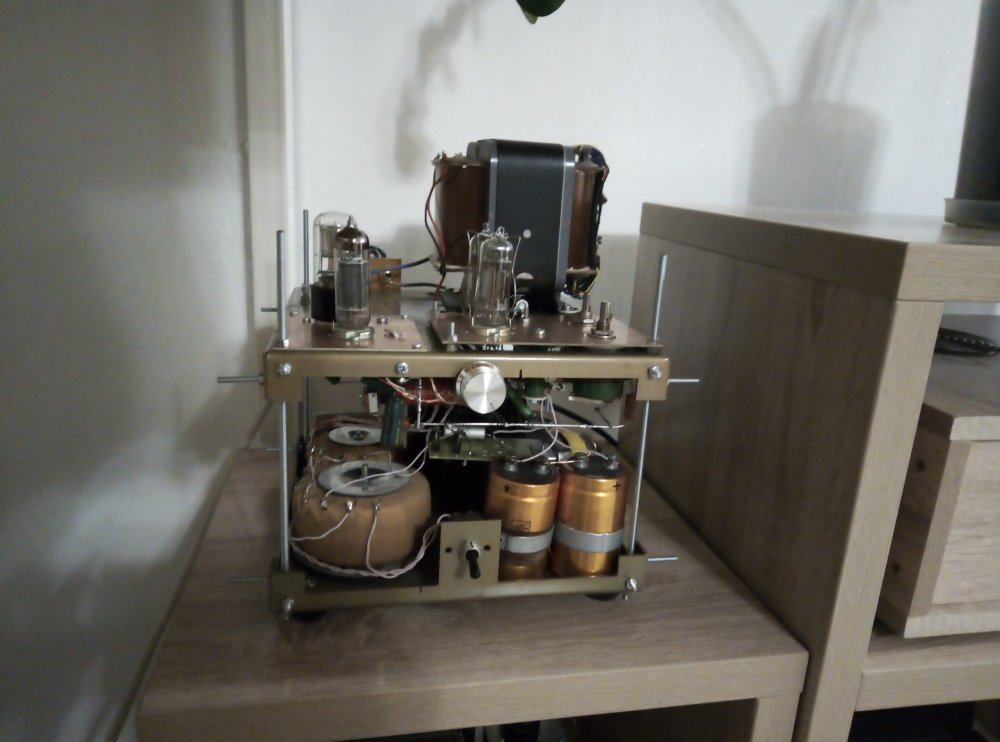

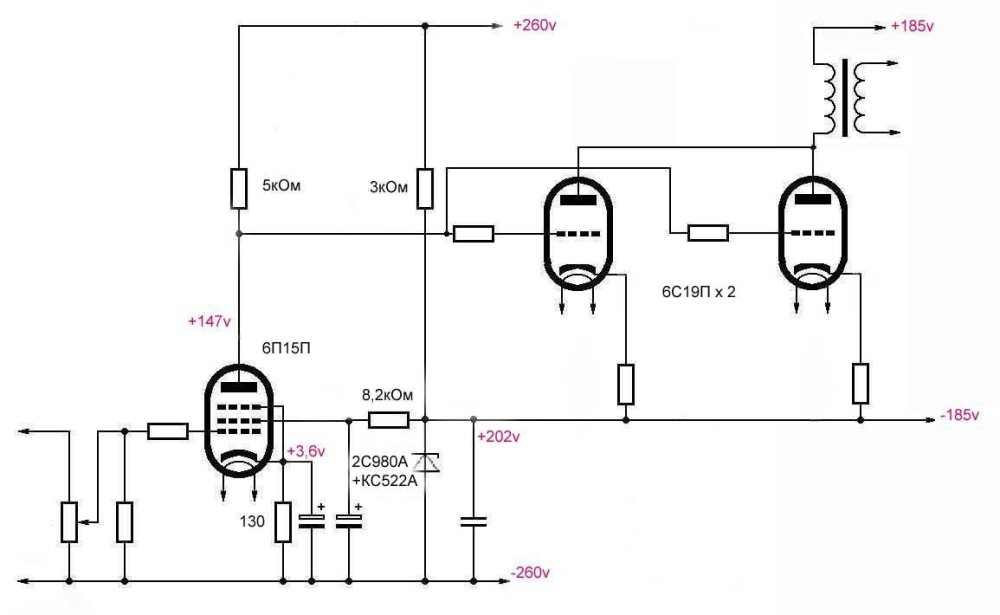

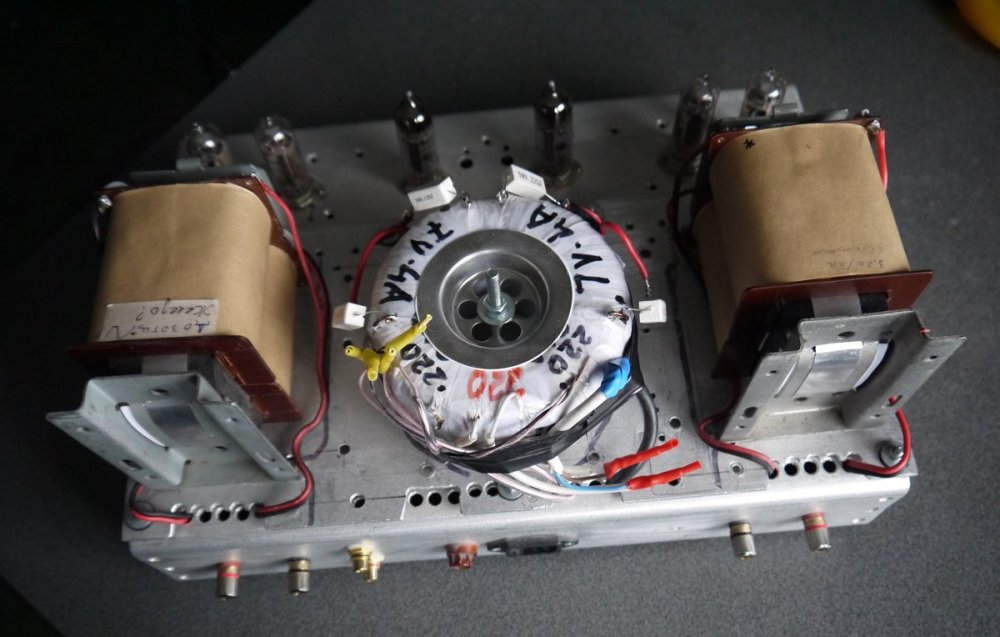

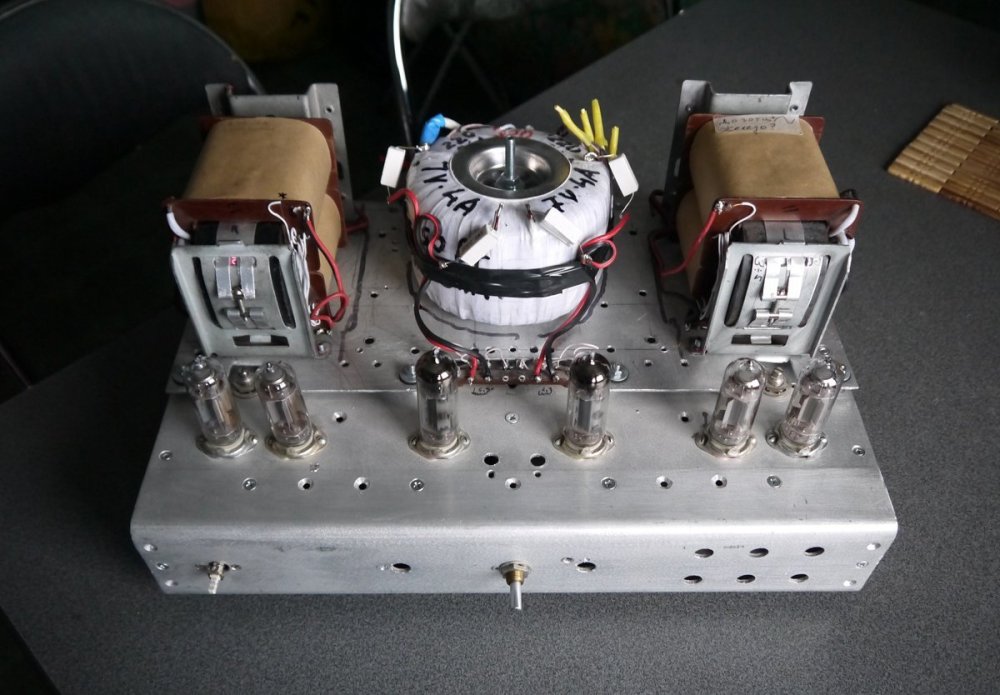

Вот нашёл вариант старинный на 6П15П и пару 6С19П, ему наверное лет 15-17, уж не помню. Это без корпуса.

Был подарен на ДР. Работает до сих пор :ab:





  • Like (+1) 1
немой Proficient

немой

Posted
Posted
5 часов назад, Yaros сказал:

Фото с 6с19п не сохранилось.

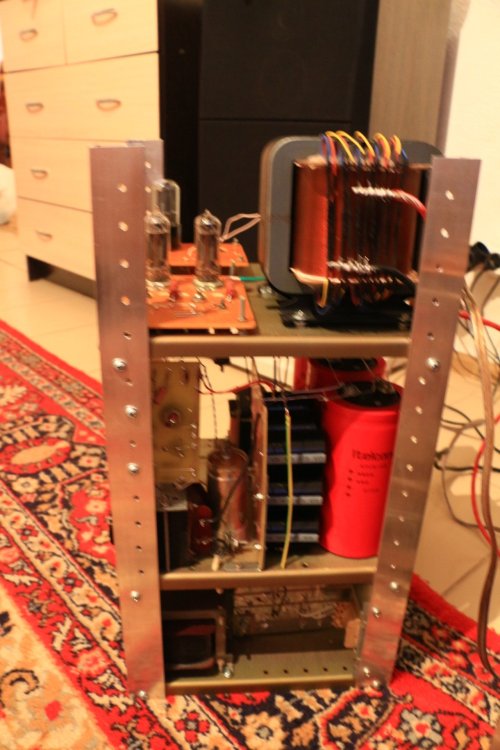

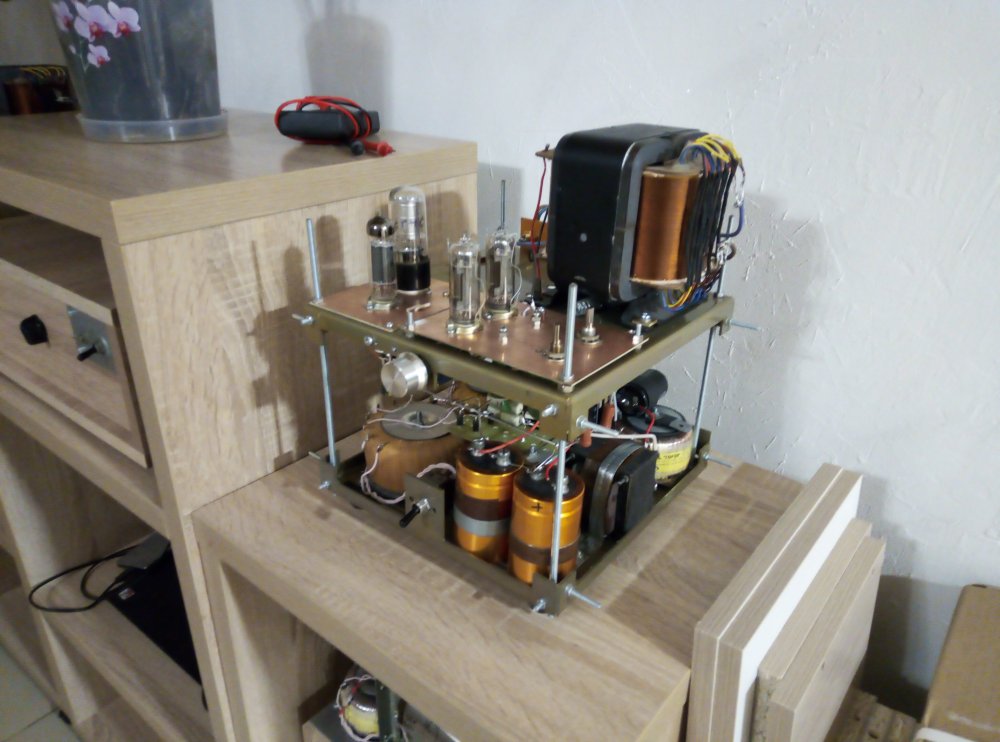

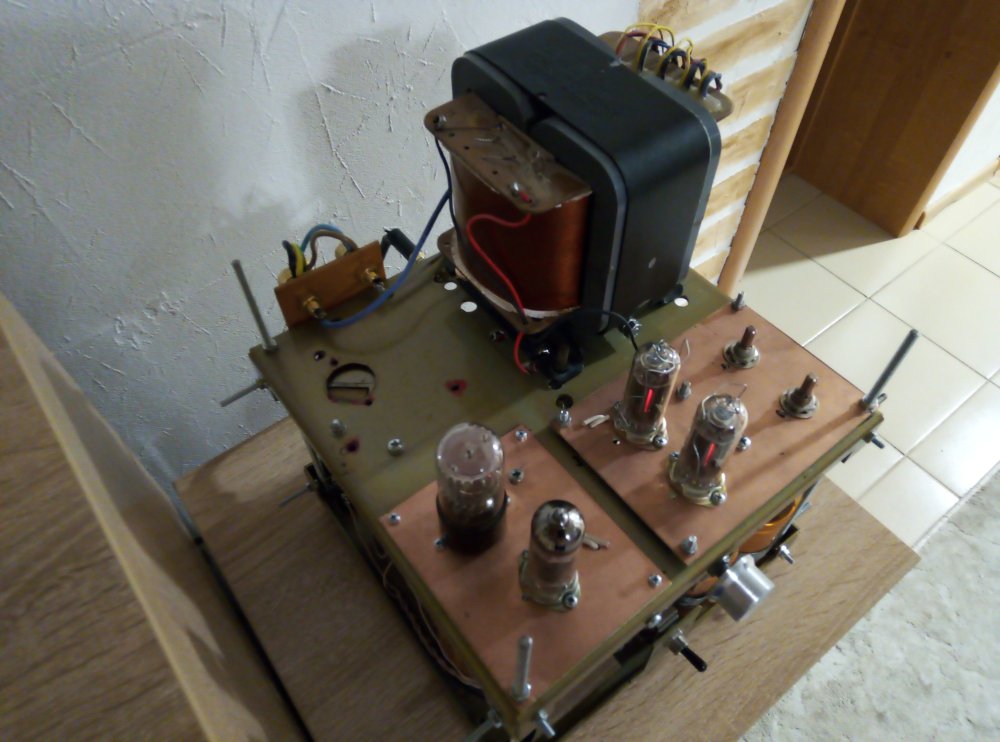

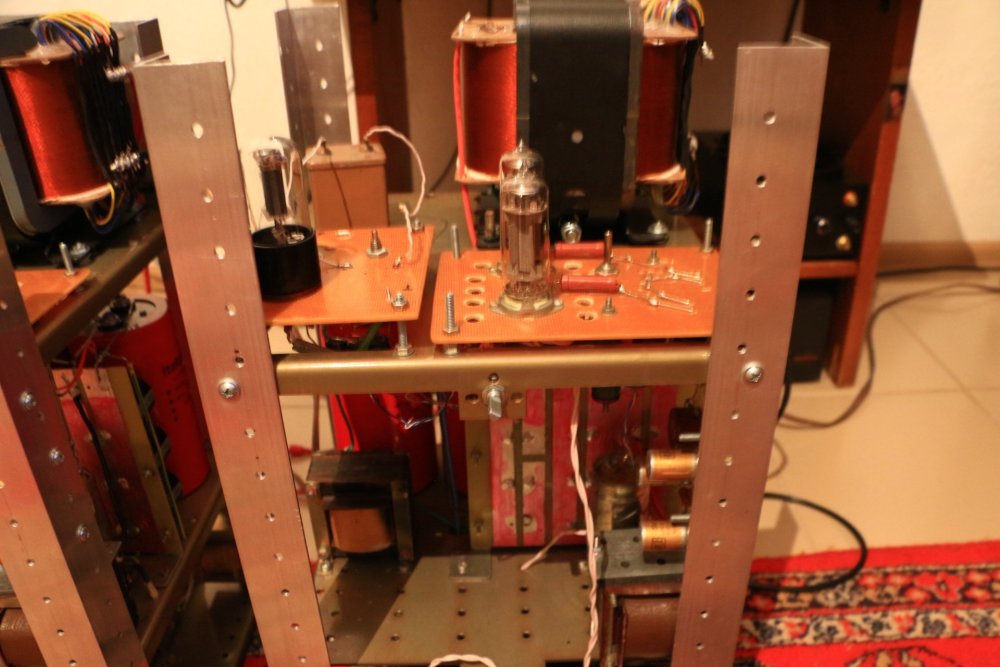

Отчего же , есть Ваши фото ...

Есть ещё и начало этого проекта ...









  • Like (+1) 5
Yaros Community Regular

Yaros

Posted
  • Author
Posted

На этих старых фото была куча шунтов которые последовательно убирал. На данный момент чтоб не портить просто достаточно хороших элекролитов на мой взгляд. Однако и здесь слушать надо

  • 2 weeks later...
