11 минут назад, Xрюн222 сказал:

Какова конечная цель-то? :dntknw:

Ну это же пример малокомпромисного LW, т.е. чтобы гальваническая связь, более мнее токовый драйвер и итоговые малые искажения. Сама непосредственная связь каскадов уже несколько "связывает руки". Обратите внимание на следующие несколько схем , что выложили, там такая же дребедень;  в первой Uk - 221, во второй вообще 235,5В!!!!, как сговорились :))))) сам же, предпочитаю фиксированное смещение, т.к. жаль расходовать значительную часть Ea на нагрев Rk. Предпочитаю катод на земле. Поэтому, в этом смысле, с Вами согласен, но очень хочется гальванической связи :)

Posted
3 минуты назад, Xрюн222 сказал:

вплоть до

Полная гальваника - это электрод, помещённый непосредственно в мозг.:smile-03:

  • Thanks (+1) 1
  • Круто (+1) 1
Posted

Есть один справедливый принцип; "отвергаешь? - предлагай!", поэтому если ткнёте Вашей опытной рукой нас новичков носом, то всем станет только лучше :) В данном случае, после вполне здравого предложения о LW при Ea=420В от форумчанина Timbuktu, просто прикинул это в симуляторе, и только, но это не значит, что сделал бы именно так, хоть и получилось ,в итоге, вполне прилично.

  • Like (+1) 1
Posted

Кто-то из крайне оригинальных радиолюбителей предлагал каскод, где нижняя лампа выполняла функцию предварительного каскада, а верхняя - оконечного.

Posted
8 минут назад, Stan Marsh сказал:

Кто-то из крайне оригинальных радиолюбителей предлагал каскод, где.......

И хорошо, пусть этот находчивый радиолюбитель, вероятно, даже знаю какой, продолжает двигаться в этом направлении и больших успехов ему в этом, кто знает, вдруг, получится что-то стоящее, pourquoi pas. Очень хорошо отношусь к новаторам, без них было бы скучновато.

Posted

В ламповой тематике более 100% новаторств являются результатом недостаточного изучения опыта предков по книжкам...

  • Like (+1) 3
  • Круто (+1) 1
Posted
17 минут назад, Xрюн222 сказал:

В ламповой тематике более 100% новаторств являются результатом недостаточного изучения опыта предков по книжкам...

Согласен, конечно, более того, ламповая тематика - это капля в море псевдооткрытий, но и что с того? Вдруг , кто-то, вместо того, чтобы воспользоваться уже известным знанием, пройдя сложный путь своих проб и ошибок, неожиданно, продвинется несколько  дальше, разве такое исключено?

Posted
1 час назад, Dolboyacher сказал:

...предпочитаю фиксированное смещение, т.к. жаль расходовать значительную часть Ea на нагрев Rk. Предпочитаю катод на земле. Поэтому, в этом смысле, с Вами согласен, но очень хочется гальванической связи :)

Маэстро Гроссо - токовый драйвер, фиксированное смещение выходного каскада и т.д. :smile-28:

Вдруг кто-то не в курсе, о чём речь:

Усилитель _Маэстро Гроссо_1.gif

В Белом Магистре, как писал где-то ЮАМ, режимы 6С19П: 180 В, 55 мА, -60 В.


  • Like (+1) 5
Posted

Уважаемый Волшебник, в какой-то мере, на определенном этапе, перевернул моё представление о некоторых вещах и то, что , до этого,  принимал за некие устоявшиеся догмы, оказалось, таковыми не являются, во истину, мудрый дядька широких взглядов, его бы сюда ))) Подозреваю, что он тихо наблюдает за нами )

  • Like (+1) 1
  • Круто (+1) 1
Posted
35 минут назад, Сергей Ал. сказал:

Маэстро Гроссо - токовый драйвер, фиксированное смещение выходного каскада и т.д. :smile-28:

Вдруг кто-то не в курсе, о чём речь:

Усилитель _Маэстро Гроссо_1.gif

В Белом Магистре, как писал где-то ЮАМ, режимы 6С19П: 180 В, 55 мА, -60 В.


Заметим, что в этом случае нужна жёсткая стабилизация всего, что, в масштабах устройства в целом, приводит к НА ПОРЯДОК ( десятичный, не двоичный, увы) бОльшим потерям мощности на нагрев... Чем рассеяние на катодном резисторе требуемого смещения.

  • Like (+1) 2
Posted
12 минут назад, Xрюн222 сказал:

Заметим, что

А панацеи ,как бы и нет, по определению, где-то находим, а где-то теряем, имеет место, некое перераспределение ресурсов для достижения цели. Если по простому - здесь проще, т.к. в другом месте сложнее, по другому, пока, не получается.

Posted
2 часа назад, Xрюн222 сказал:

 Какова конечная цель-то? :dntknw:

 Собственно, о чем и был вопрос  только что недавно в очередной раз.

Posted

Коллеги, у меня наоборот, желание собрать простой, надежный и с достойным звуком СЕ 6с19п (поэтому авт смещение и емкостная связь). Сверхзадачи нет. Делать стабилизацию всего и вся рука не поднимается ну никак, хотя есть и комплектующие и платки печатные.

Чем больше элементов, тем больше и вариаций и переменных, способных влиять.

Поскольку я обычный слушатель (без золотых ух), то однозначно погрязну в этой паутине.

В общем о кораблях в просторах вселенной думок никаких.

На LW решусь в случае, если обзаведусь когда хорошим стабилизатором сети.



  • Like (+1) 3
Posted
5 часов назад, Yaros сказал:

На LW решусь в случае

Да, в общем-то, если правильно выбрать режимы каскадов, +\- плавание сетевого напряжения мало влияет на итоговые искажения\спектр, по крайней мере, у триодов. Хотя, на слух, изменения, всё же, наверное, будут. В своё время, удивился,  что было слышно даже регулировку плечей делителя "подпора" накала :smile-44: Обьяснить сам себе физику этого процесса не шмог.

Posted

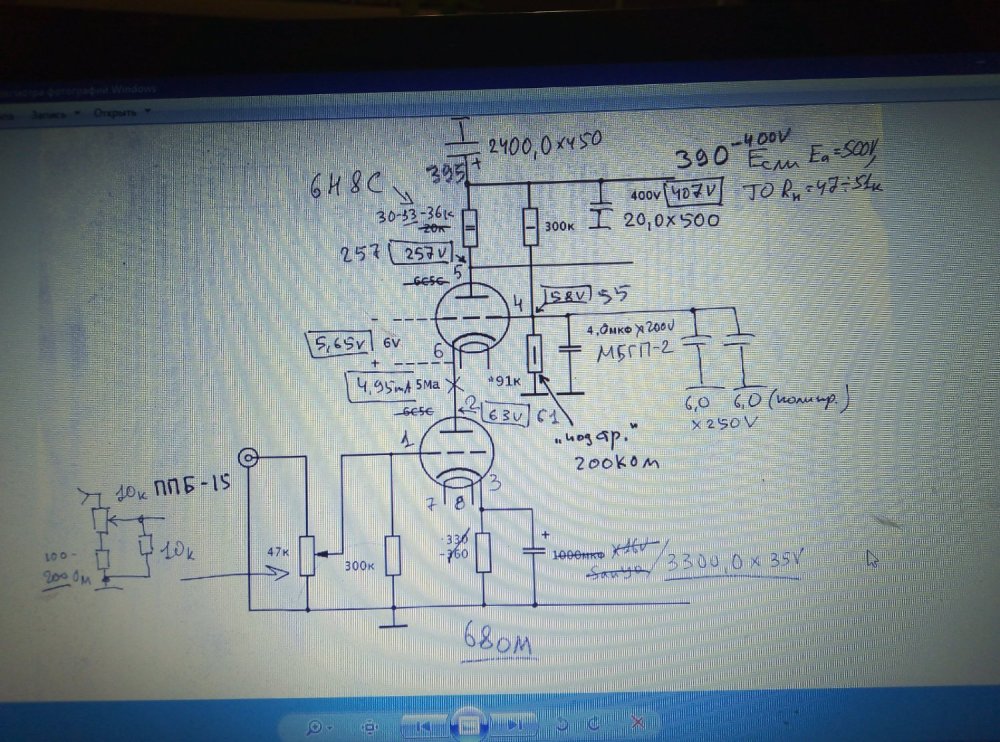

Переделал на каскод 6н8с. Работает часа 3 уже. Звук чистейший, но нет основательности в низу.

Posted

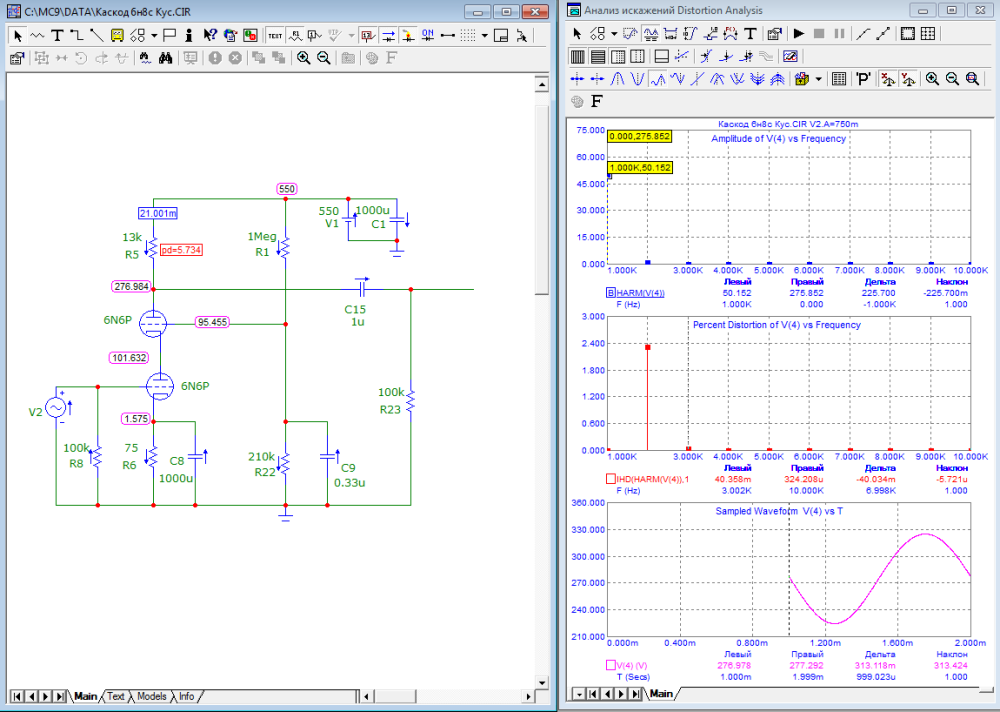

А если так? На картинке каскод на 6н6п при Uвх=0.75В, Uвых=50В, Y2=2.29%, Y3=0.04%. Rвых = 8кОм. Максимальная неискаженная  амплитуда при 1.4В на входе до 93В на выходе при Y2=4%, Y3=0.32%.  Кус 66-67! С шестёркой и основательность на басу должна появиться и выходное сопротивление такого каскода в 5 раз меньше, чем на 6н8с.





Posted

Коллеги. сеть прыгает от 210 до 255 В примерно. Причем болтанка сети +- 5 В постоянная, стрелка на приборе постоянно качается. Это и на вторичных обмотках. Накалы, анодное и т.п.  Дома 3 фазы, в них разно енапраяжение и то что выше описал. Метрах в 50 от меня новая КТП, проложены везде СИП.

Схема такая. Выход как на схеме с 6п15п. Сейчас анодное выпрямленное 235 В, смещ на катодных резисторов в районе 58 В, токи по 60 мА. ТВЗ 2,5 кОм. по прибору MS5308 мерит 12 Гн. активное 32 Ом. Выпрямление диодный мост 470 мкф, 2,7 Гн 44 Ом, и 4000 мкф.

На драйвер от отдельной обмотки удвоением  220 В получается и последовательно с основным 235 В соединяется.

Итого 455 В на каскоде.  Анодный резистор верхнего триода 47 кОм, Схема такая, режимы не мои, но близко к ним.

Одно время использовал 6с41с, так с ний низ отличный. Поэтому не знаю как грешить на ТВЗ.

А с 6с19п он есть но по отношению к остальному диапазону слабо выражен.

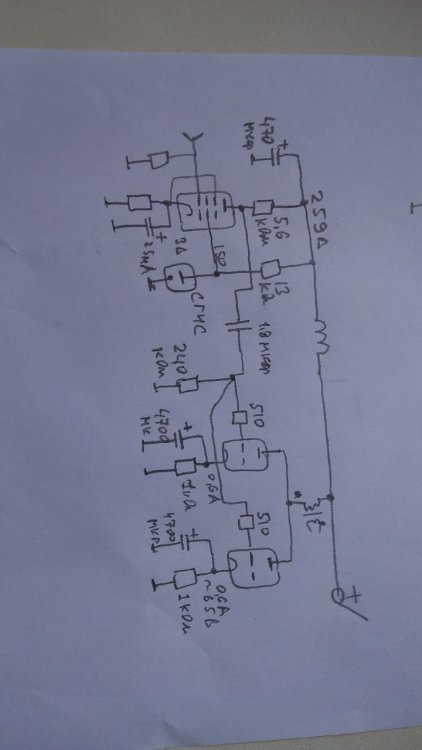

6с19п (2).jpg

Posted

Руслан, благодарю за схему.  Уже на 6н8с переделал.

Платки с под пальчиковую панельку остались. Соберу вариант на 6н6п. Переставить платки  с одного на другое не долго.

Думаю не в драйвере дело. За несколько лет много ламп перебрал в драйвере. К этим ТВЗ ставил  6п20с в триоде и тоже низ хороший был.

Posted
1 hour ago, юрий робертович said:

СГ4С зачем? Каскод терпеть не могу, ИМХО.

Правильно, второй конец стабиливольта надо на катод, по хорошему.
В отсутствии стабилизации, при росте анодного будет расти и напряжение сетки второй, что приведет к значительному изменению режима работы.
Доклад закончил.
Вольно, садись.

  • Like (+1) 1
