Источники питания TeddyReg

RSD · June 26

5 минут назад, Vokit сказал:

Его уже тычу лет в обед как не производят. А то что продают не понятно где и что там бу хлам с ненормированными параметрами или перемаркировка .

А TPS7A3901 он в наличии по доступной цене

Так это же вы "открыли" имс бп со сверхнизкими шумами, я же просто показал, что "тычу лет в обед" как делали в разы лучше по этому параметру, но вовсе не топил за их тотальное использование, в отличии от... :smile-59:

Vokit · June 26

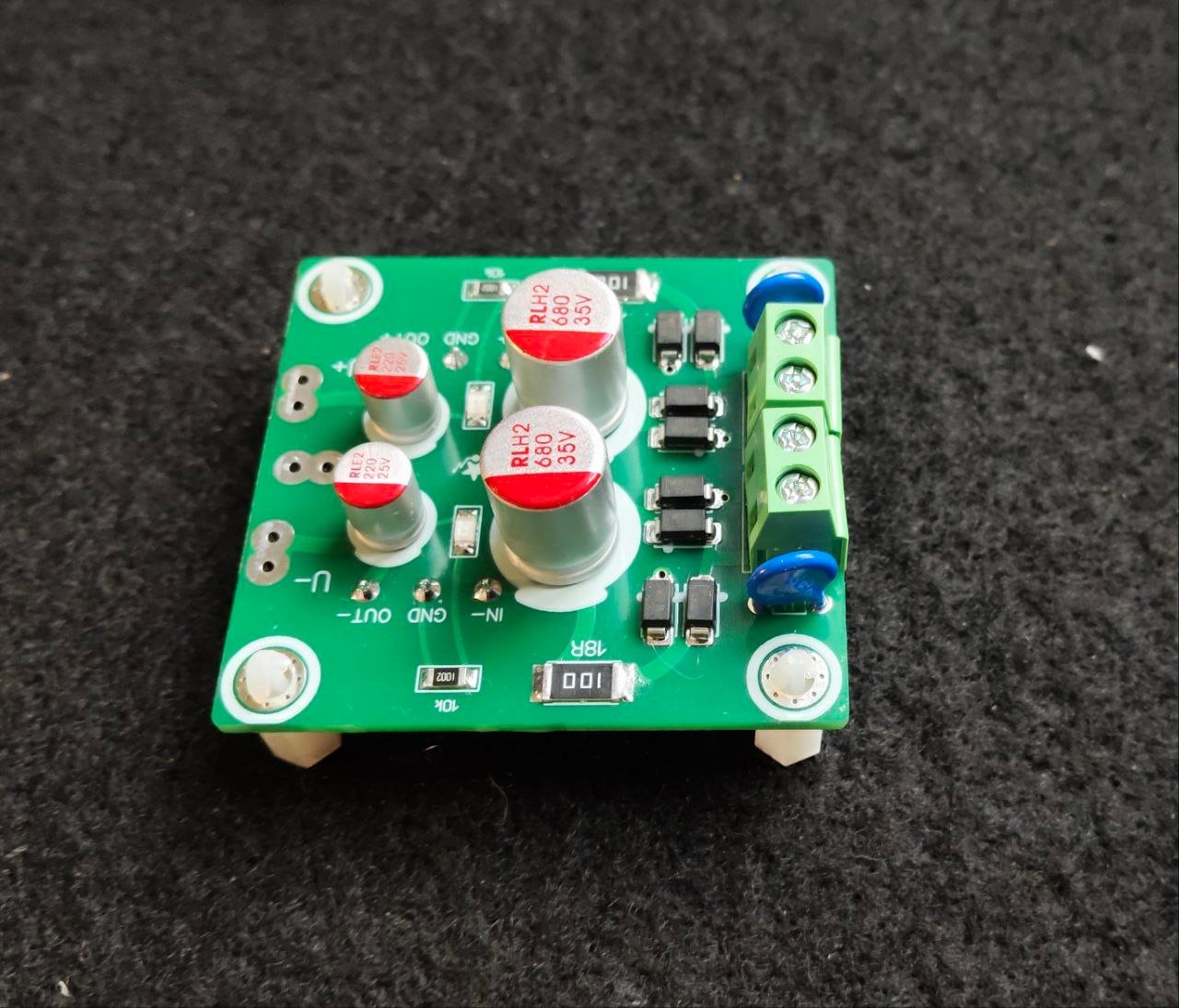

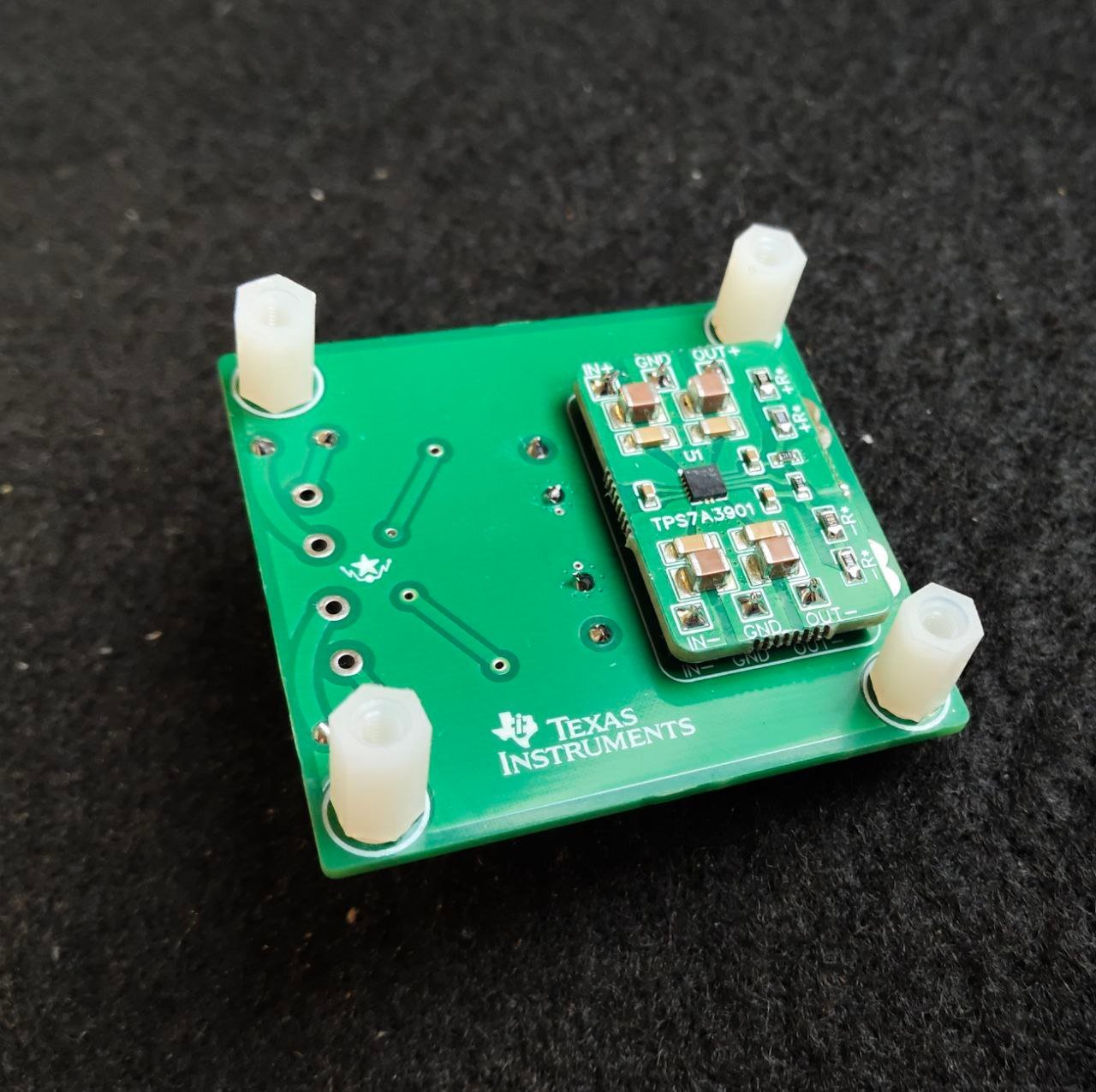

а вот вариант размещения под брюхом

Vokit · June 26

8 минут назад, RSD сказал:

топил за их тотальное использование

если вещь хорошая то можно и "потопить"

AlexKorotov · June 26

17 минут назад, Vokit сказал:

а вот вариант размещения под брюхом

Микросема меньше клемника. Хочется узнать у тех, кому эти клемники нравятся, что в них хорошего? Кажется это какая-то эпидемия, всюду клемники на платах вижу. Паяльник то куда делся? Украли, пропили, сгорел? Фу, гадость. Место на плате лишнее? Нарисуйте на этом мемте sиsьки.

Russ3000 · June 26

Пайка крадет вовлеченность, а клеммник нет :)

BAA · June 26

Иногда разъемное соединение необходимо.
А клеммники пошли от демоплат, которые восточные "друзья" копипастят и продают, а не/разумные продвигают...

vs music · June 27

Стабилизатор Тедди Рег , о котором было сообщение в начале темы - работает исправно уже несколько лет . Делал его просто , как эксперимент - для своих корректоров старался делать разные блоки питания . Были и со стандартным включением LM-317/337 , были с транзисторной обвязкой этих LM-ок , были и полностью транзисторные .

Тедди Рег работает исправно , он питает ММ-корректор на полевиках 2sk170/2sk117 , претензий к качеству питания - у меня нет .

BAA · June 27

32 minutes ago, vs music said:

претензий к качеству питания - у меня нет .

Тот самый пресловутый шум не смотрели случаем? Чисто из спортивного интереса.
Бывший дизайнер от AD и просто на транзисторах делал и на ОУ с повторителем.
Который Walt Jung https://waltjung.org

vs music · June 27

1 час назад, BAA сказал:

Тот самый пресловутый шум не смотрели случаем? Чисто из спортивного интереса.

Шумы стабилизатора Тедди Рег смотрел только осциллографом .

Корректор , который был запитан от Тедди Рег , по измерениям через RMAA показал шумы - минус 86 дб ( при усилении 40дб / 1кГц ) . Мне этого значения вполне достаточно . Мне ж не блох ловить , мне - пластинки послушать ... :smile-06:

vs music · June 27

Тедди Пардо публиковал спектры шумов своих стабилизаторов - в сравнении с шумами LM-317 в его типовом включении ( как применялось в БП Naim Hi-Cap ) . Выигрыш в шумах был до 20 дб ( в пользу Тедди Рег ) на частотах от 100 Гц и выше .

RSD · June 27

То есть, если учесть, что при вых. напряжении LM317 = 30 вольт напряжение шумов, согласно даташиту, будет порядка 1 мВ , то получается, что у сравниваемого стабилизатора они порядка 100 мкВ.

BAA · June 27

При низкой частоте проблема состоит в том, что конденсатором на выходе не задавишь. Надо иметь импеданс на порядки меньше выходного стабилизатора, отчего бывает и резисторы ставят. Ну и емкости в 10-ки тыс микрофарад :smile-06:

vs music · June 27

27 минут назад, RSD сказал:

То есть, если учесть, что при вых. напряжении LM317 = 30 вольт напряжение шумов, согласно даташиту, будет порядка 1 мВ , то получается, что у сравниваемого стабилизатора они порядка 100 мкВ.

Согласно даташиту - 317-й стабилизатор имеет подавление пульсаций 80 дб ( если установлен конденсатор на регулирующем входе . ) Стало быть , ослабление пульсаций 100 гц - в 10 тыс. раз .

На графиках Тедди Пардо шкала была не микровольтах , а в децибеллах . Сложно сказать - сколько там в микровольтах будет , не зная амплитуду пульсаций после диодного моста ( перед LM-кой ) под нагрузкой .

Тедди сравнивал свои схемы с шумами на выходе заводского стаба NAIM Hi-Cap ( для замены которого он и делал свои схемы ) .

Меня работа Тедди Рег полностью устраивает ( в цепи питания корректора ) . Деталей мало , и они не дефицитны , и не дороги . Полевик можно применять и другой ( не обязательно 2sk170 или 117 ) .

Никого не агитирую за схему Тедди , делал только для себя , продажами устройств я не занимаюсь .

vs music · June 27

7 минут назад, BAA сказал:

При низкой частоте проблема состоит в том, что конденсатором на выходе не задавишь. Надо иметь импеданс на порядки меньше выходного стабилизатора, отчего бывает и резисторы ставят. Ну и емкости в 10-ки тыс микрофарад

Тедди добивался снижения шума на высоких частотах - не на 100 герцах . Поэтому и поставил транзисторный каскад после 317-й . Судя по его графикам - он результата добился . Повлияло ли это на звучание предов NAIM - я не знаю .

RSD · June 27

15 минут назад, vs music сказал:

Меня работа Тедди Рег полностью устраивает ( в цепи питания корректора ) . Деталей мало , и они не дефицитны , и не дороги . Полевик можно применять и другой ( не обязательно 2sk170 или 117 ) .

Никого не агитирую за схему Тедди

Шумы 317 равны 0.003% от вых .напряжения. Но это и не важно. Главное, что вас это полностью устраивает. Я с вами согласен, что за шумы стаба, как и за все прочие параметры, имеет смысл бороться, если это слышно.

Russ3000 · June 28

Полагаю, Назаровский 3х транзисторный пока никто не переплюнет, кроме шумов есть еще выходное сопротивление в широкой полосе частот.

vs music · June 28

1 час назад, Russ3000 сказал:

Полагаю, Назаровский 3х транзисторный пока никто не переплюнет, кроме шумов есть еще выходное сопротивление в широкой полосе частот.

Спасибо , сохранил в архив схем . Как-нибудь испытаю....

BAA · June 28

Без 317 - никуда...

sova · June 28

Замена 317 на рассыпной парр. стаб дала при апгрейде немалый прирост качества звучания.

BAA · June 29

5 hours ago, sova said:

дала при апгрейде немалый прирост качества звучания

Это вы к чему?

10 hours ago, Russ3000 said:

кроме шумов есть еще выходное сопротивление в широкой полосе частот.

А потом ставится провод сечением 0,1 и длиной туда сюда в метр. И прощай наногенри с микромами. Для слаботочки с постоянным потреблением десяток-другой Ом ничего не сделает. В смысле достаточно.
Опять же подавление пульсаций питания у ОУ отличное. Что и употребляется: типа 10...50 Ом и конденсатор(ы) на выводе питания. Либо это чудо прямо на плате потребителя и ламинированная шина питания, либо толку нет. Но тогда греть всё рядом будет, что нехорошо если для ПП. И так далее и тому подобное. Засунут бывало стабилизатор в корректор и рассказывают, как серво для "нуля" хорошо. А попроще делают на дискретах дифкаскад и ничего. Без грелки...

sova · June 29

12 часов назад, BAA сказал:

Это вы к чему?

Стаб НА ЛМ 317 внушает сомнения

BAA · June 29

13 minutes ago, sova said:

Стаб НА ЛМ 317 внушает сомнения

Отлично работает в пределах "спецификации". Крайне сомнительно, что разработчик того, что вы апгрейдите не понимал что делает.

sova · June 29

3 часа назад, BAA сказал:

Отлично работает в пределах "спецификации". Крайне сомнительно, что разработчик того, что вы апгрейдите не понимал что делает.

Понимал в воем понимании, так же как вся аудио куда то "понимающими" велась, а результат печальный

Илья Александрович · June 29

22 часа назад, sova сказал:

Замена 317 на рассыпной парр. стаб дала при апгрейде немалый прирост качества звучания.

А как это качество было определено? Как обычно, жена и друг музыкант врать не будут?

Услугу по апгрейду домашней проводки еще не начали делать?

sova · June 29

57 минут назад, Илья Александрович сказал:

А как это качество было определено? Как обычно, жена и друг музыкант врать не будут?

Услугу по апгрейду домашней проводки еще не начали делать?

Качество определено комплексным методом, звук после 317 угашен. Вам впрчем рекомендую их использовать, Вам подойдет . Я для других писал
