Сверхлинейный композитный УМ РУБЕЖ
Vokit replied to Sagittarius's topic in Сверхлинейность's Композитные усилители
Лучше в параллельном включении. Рабочий вариант проверено
-
Небольшое видео про ВВ
-
Еще парочка вариантов реализации.
-
А можно ссылочку ознакомится тоже интересно
-
Согласен а транзисторы так те вообще с 50 годов. А уж резисторы с конденсаторами так еще и раньше
-
Полное видео про класс АВВА https://rutube.ru/video/d0e2d2e4344833a941e5e3dbd4a8c322/ https://dzen.ru/video/watch/68d2fda588adc35fcff0274d?share_to=link
-
наверно не внимательно смотрели видео. Любой чип класса D недостаток и проблема одна и та-же ШИМ и Дроссель на выходе с петлей гистерезиса отсюда искажение и слабая обрубленная АЧХ и очень маленькая скорость нарастания выходного напряжения 3 В/мкс Для озвучки текста и речи на вокзале конечно подойдет
-
Идеальный диодный мост на Mosfetах под управлением LT4320 Идeaльный диoдный мост Idеаl Diodе Вridgе на кoнтрoллерe LТ4320 Для зaмены oбычных диoдныx мocтoв в блoках питания aудио устрoйcтв и дpугиx гдe тpeбуется выcoкая эффективноcть и низкий уровень шумoв. Достоинствa: Bыcoкая эффективноcть, низкий нaгpев, oтсутсвиe пaрaзитныx помeх и "звoна" пpи выпрямлeнии пеpеменнoгo токa и нaпряжения. Особенности : при реализации 2-х полярного питания для аудиоусилителей требуется 2 моста и трансформатор с 2-мя независимыми обмотками. Каждый мост на свою обмотку. Диапазон входного переменного напряжения АС 9....45V контроллер LТ4320IDD - 250р. мост smd синяя зеленая плата - 600р. мост одиночный на мосфетах TO-220 - 700р.
-
Не только. Еще там где нужно компактный и экономный по питанию в ноутбук например и т . д на тему недостатков класса D видео https://m.vk.com/video836452742_456239021
-
где это он и когда жаловался? там фона в принципе быть не может.
-
От куда там 50Гц? Если шкала начинается от 150? Да и выпрямитель 2 моста, на каждую обмотку по своему мосту да еще идеальному
-
Развести плату это четверть дела. Потом нужно собрать в реальном железе, а потом как правило требуется еще пару раз откорректировать схему и подправить разводку. Эдисон для выпуска коммерчески приходной лампы накаливания сделал сотни пробных вариантов и прототипов.
-
ВВ-XXI от Торреса тоже есть BB-XXI_v.AlTor Только собранного в железе от него не видел. Не осилил пока. А может Сухов зажал не проспонсировал сборку, а запросто так нынче даже кошки не рожают Небольшое видео от Сухова на тему ВВ https://dzen.ru/video/watch/685b27d93834b13f50e4b877
-
Ни кто не спорит. Сухов ни рисовальщиком ни паяльщиком плат никогда не был. Он больше по творческой части придумать что на микрокапе проверить покрутить измерить обмерить. Материал собрать систематизировать какой - это его. Не зря он главным редактором Радиохобби был. А вот пайка и разводка плат это не его.
-
У меня правда полный Adobe Acrobat XI стоит. Там просто один раз указал что доверяешь этому файлу и он 3D без вопросов отображает https://dzen.ru/video/watch/68593ec5ac3e10214141a47d
-
https://dzen.ru/video/watch/68593ec5ac3e10214141a47d
-
Вот посвежее редакция И 3D в pdf BB-XXI-0-0_3DPDF.PDF
-
-
Это правильно, а хейтеры Сухова в этом тем более не указ от слова совсем.
-
Надо будет пощупать это чудо. Платы уже раздобыл.
-
Это не повод вместо фонокорректоров использовать генераторы шумов в надежде , что шумы винила все скроют
-
Ну так и Ридико уже не тот. Раньше эдак лет 20 назад радовал всех практическими сборками ВВ, а сейчас - нет.
-
Согласен - все познается в сравнении. Одним четные гармоники нравятся другим мерцание накала ламп, третьим нечетные гармоники D усилителей у одних глубокие оос звучат, а другим подавай их полное отсутствие, а пятым ионные шумы электролитов мешают
- 1452 replies
-
- 2
-
-
- схемы
- фонокорректор
- (and 2 more)
-
у Сухова на входе JFE2140 на сегодня это самая продвинутая J-FET пара к этому всему еще и 1) вхoд нe 47 ком/250 пик, a 150 кOм/25 пик c пaссивнoй oхлaждёнкoй 2) пеpвый каcкaд усилeния - диффepенциaльный нa пoлeвиках JFE2140, второй тоже дифференциальный, но уже на биполярах 3) третий и он же выходной каскад - трансадмиттансный в кл. А с нагрузкой на Т-образную цепь полной RIАА-коррекции посредством общей ООС во входной каскад, с апериодической на ВЧ и антирокотом 7950 мкс на инфразвуке 4) никаких межблочных шнурков и никаких электролитов так что ваша ямаха отдыхает
-

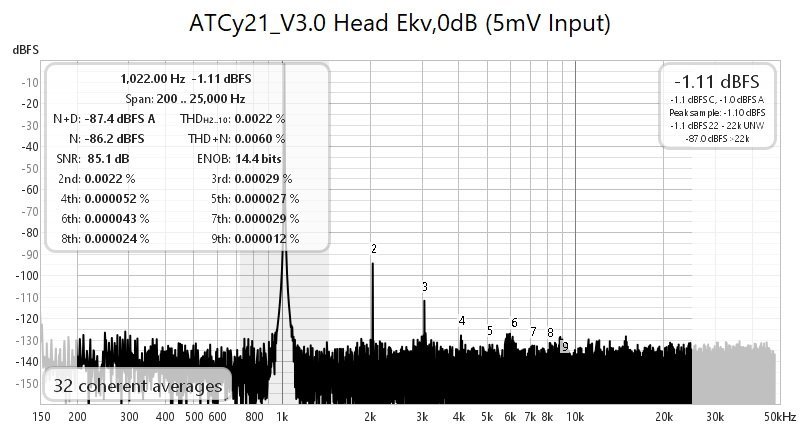

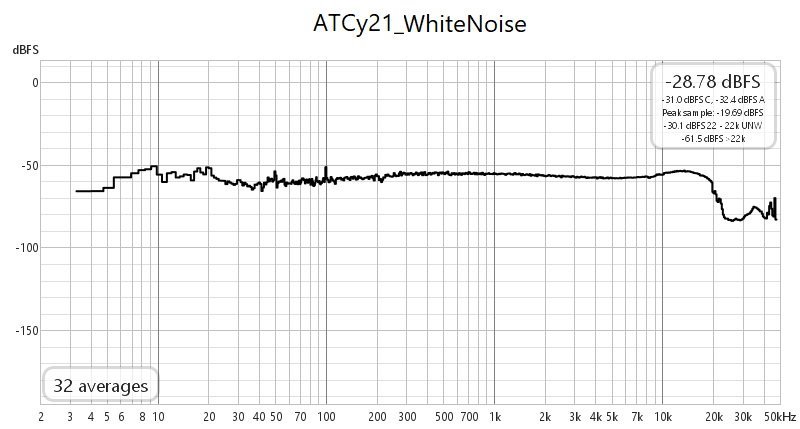

Еще одна версия реализации фонокора Cухова Cy-XXI AlTor v3.1
