Корректоры из страны ОЗ

СЮТ · May 12

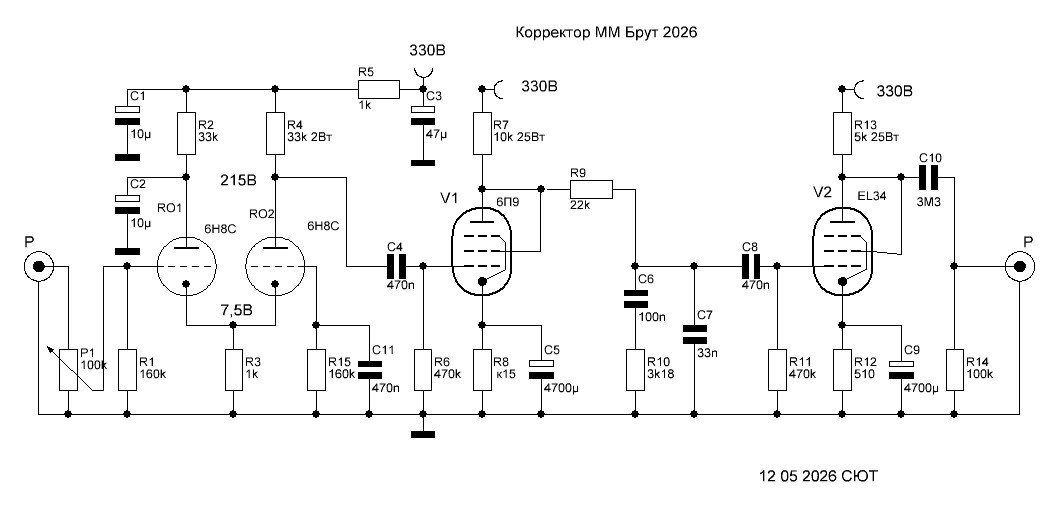

Схема Брутального обрастает новыми подробностями:

Осталось чуть - чуть...

CHEL_EV · May 12

Сергей Юрьевич, а почему Вы во вторые сетки не ставите резисторы примерно около 100 Ом? Практика показывает что снижаются незначительно общие гармонические искажения..

СЮТ · May 12

8 часов назад, CHEL_EV сказал:

Сергей Юрьевич, а почему Вы во вторые сетки не ставите резисторы примерно около 100 Ом? Практика показывает что снижаются незначительно общие гармонические искажения..

Честно говоря - лень рисовать, да и запаивать их - тоже...

Уровень сигнала мал, не замечал какой-то разницы на слух.

На древних схемах этих резисторов - нет...

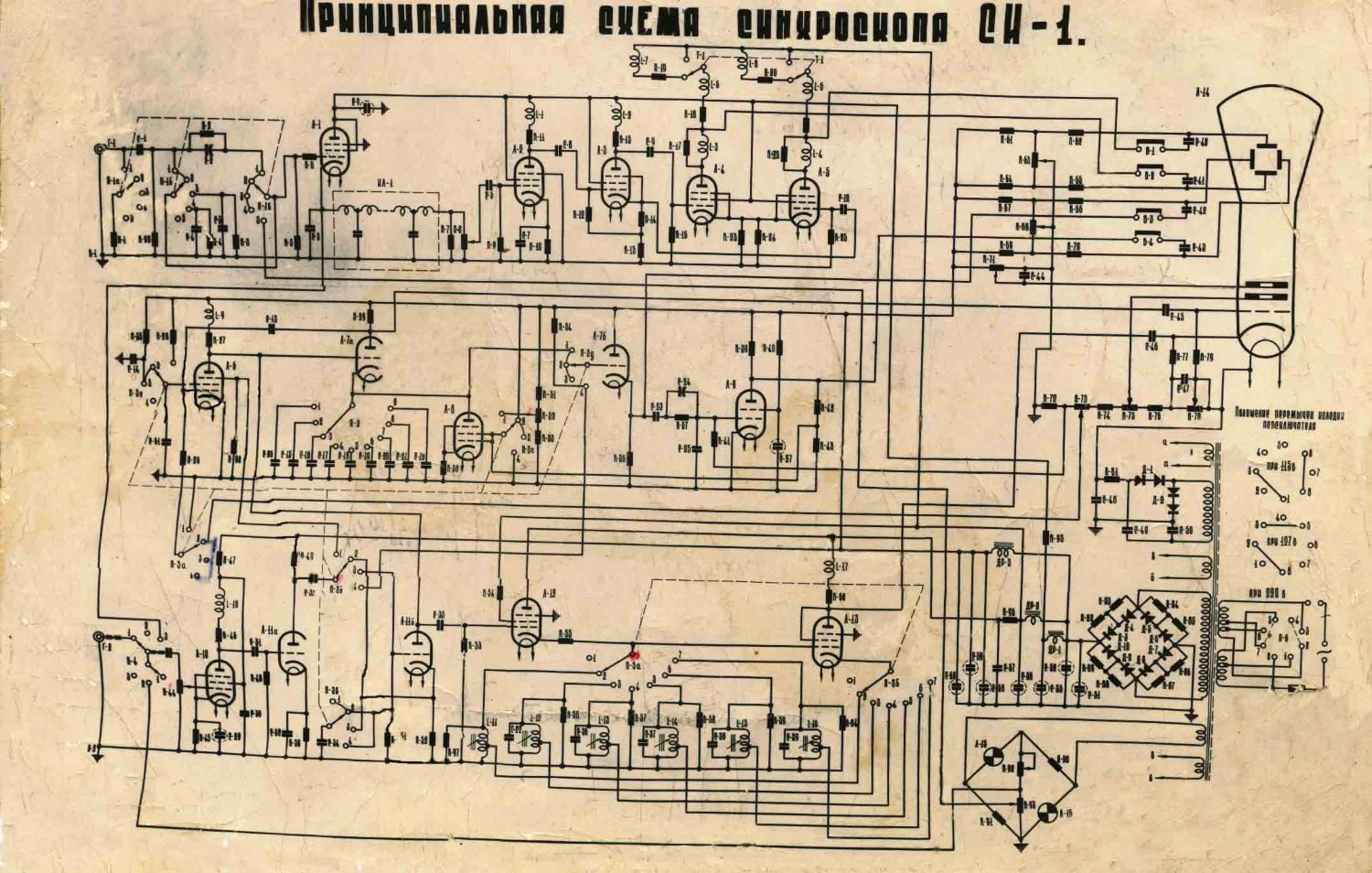

Пример:

Кстати, моё шасси с БиПи от этого ослика...

СЮТ · May 14

Получил сегодня посылочку:

В ней - шикарный стальной корпус:

В нём можно собрать любое радиотехническое устройство!

Ассортимент этих корпусов достаточно разнообразен, я выбрал самый маленький.

В моём случае - это корпус для корректора...

Хотя и деревянные корпуса мои пионеры усердно строгают на лазере))...

Алекс Юстасович · May 14

По корпусам из предыдущего поста, подтверждаю их качество, мой корректор на 6С32Б тоже собран в таких корпусах, я использовал UniCase-E250. Все отверстия совпадают с минимальными допусками, перекосов при сборке нет. Очень толстый слой краски, при необходимости экранировать корпус пришлось зачищать краску для хорошего контакта, соединять проводом отдельные части дополнительно.

Antur · May 14

36 минут назад, Алекс Юстасович сказал:

По корпусам из предыдущего поста, подтверждаю их качество, мой корректор на 6С32Б тоже собран в таких корпусах, я использовал UniCase-E250. Все отверстия совпадают с минимальными допусками, перекосов при сборке нет. Очень толстый слой краски, при необходимости экранировать корпус пришлось зачищать краску для хорошего контакта, соединять проводом отдельные части дополнительно.

Использую в своих конструкциях.

UniCase.pdf

Сейчас едет пара UniCase-H300 для моих OTL моноблоков.

СЮТ · May 14

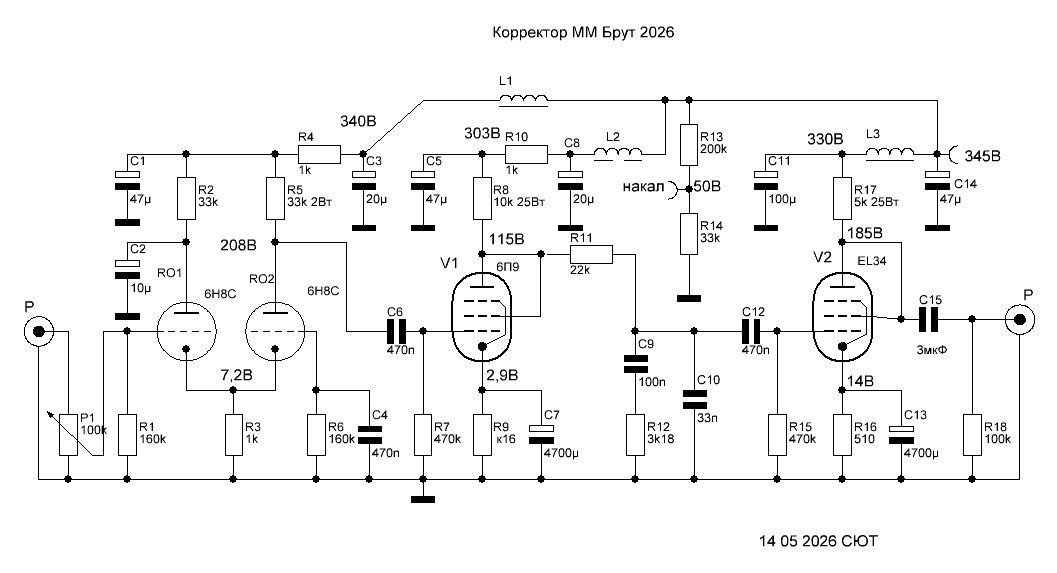

Сложилась схема питания Брутального, накал переменкой (пока), стаба в аноде нет (пока), осталось соединить каскады и распаять коррекцию:

Климентий · May 14

Ссылку скиньте на OZON пожалуйста...

СЮТ · May 14

1 минуту назад, Климентий сказал:

Ссылку скиньте на OZON пожалуйста...

https://www.ozon.ru/seller/case-for-amp/

СЮТ · May 26

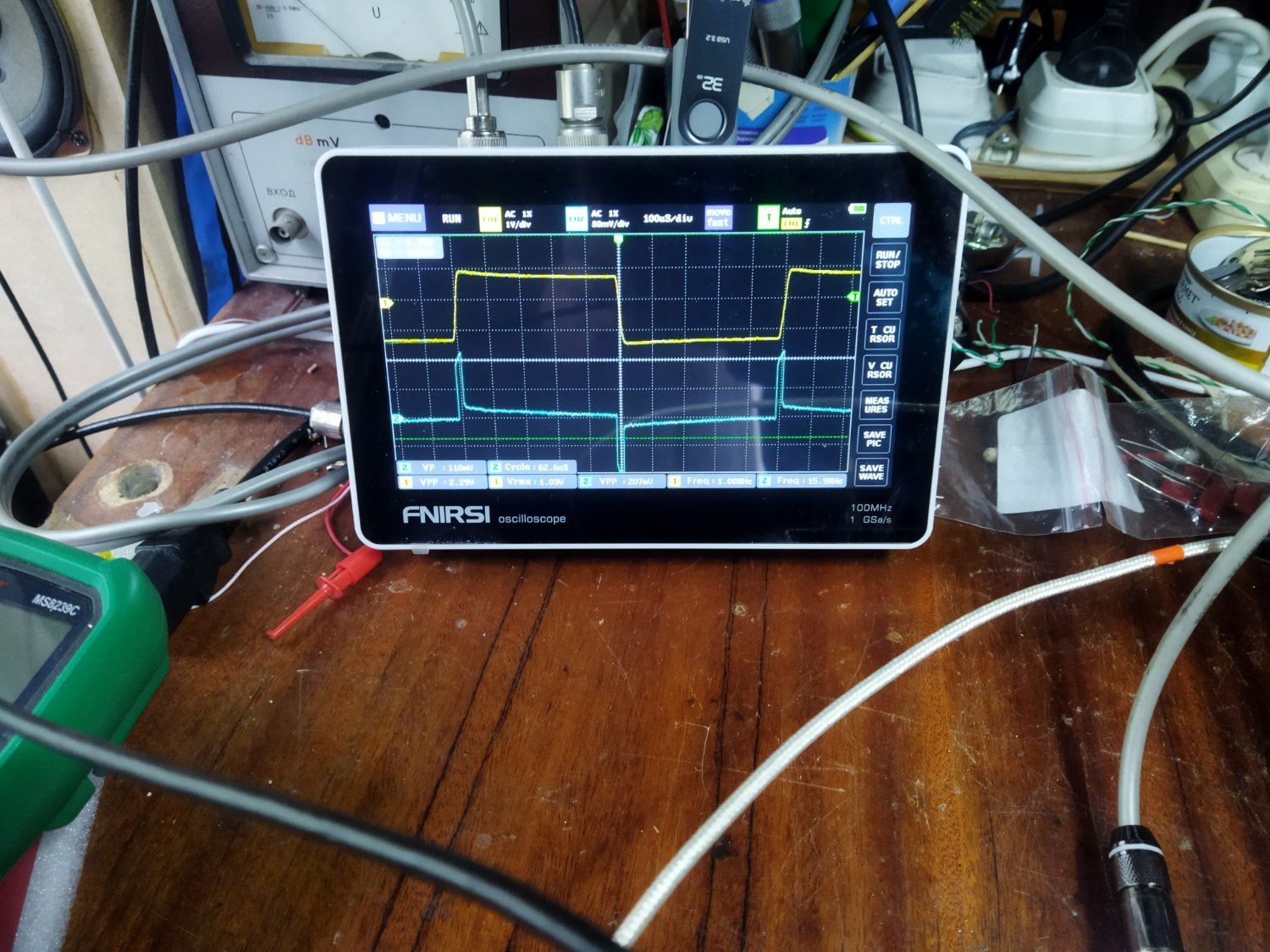

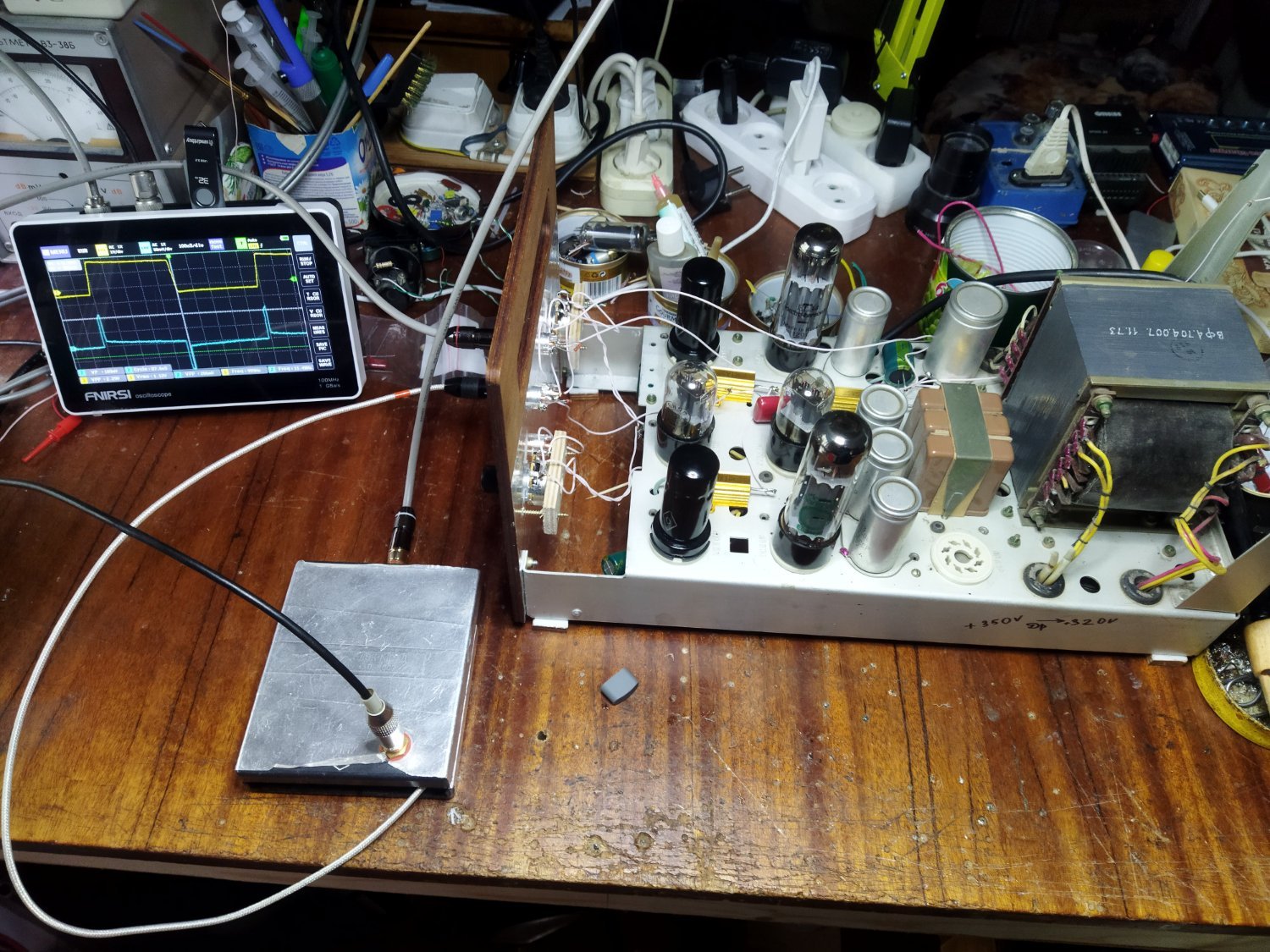

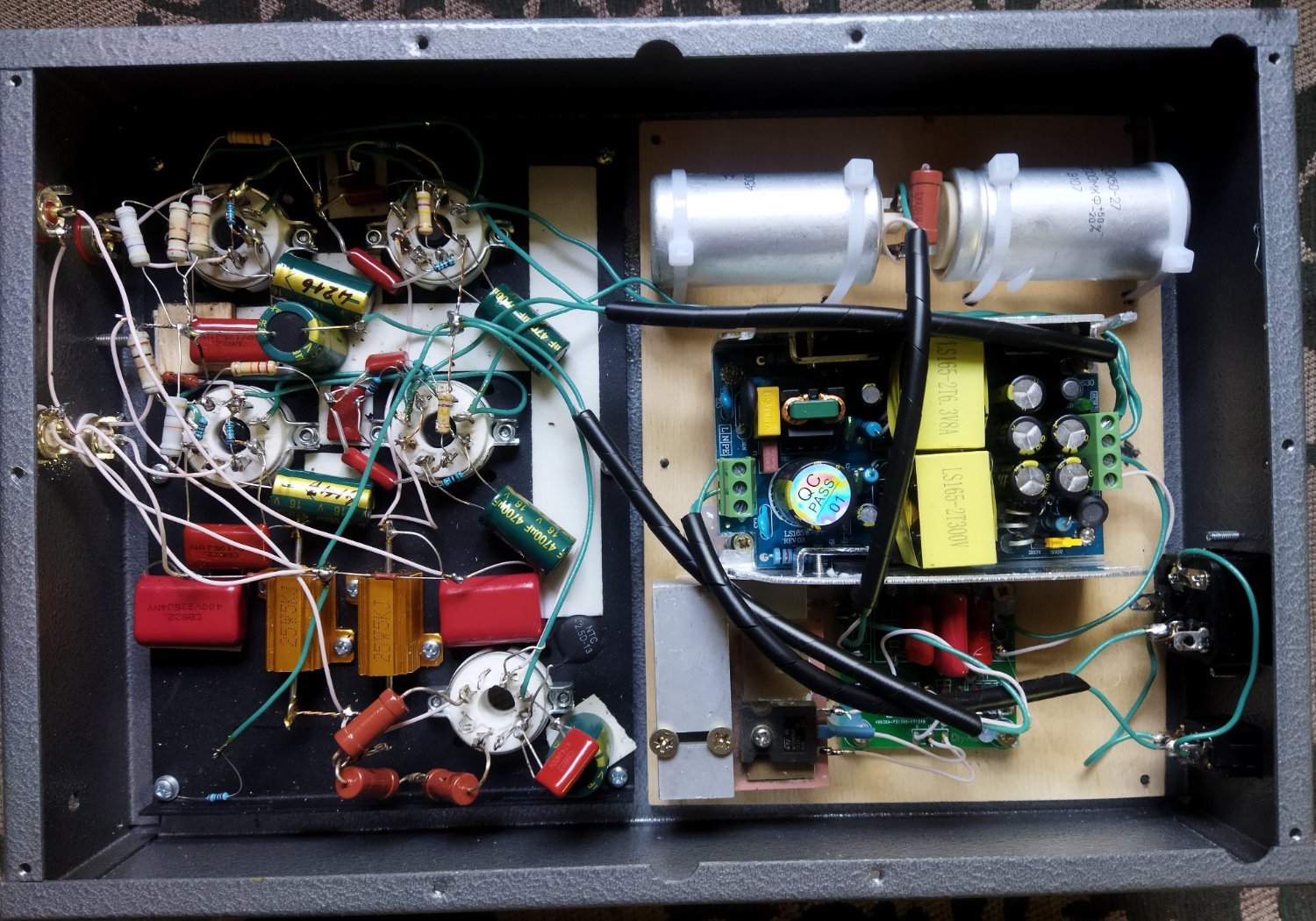

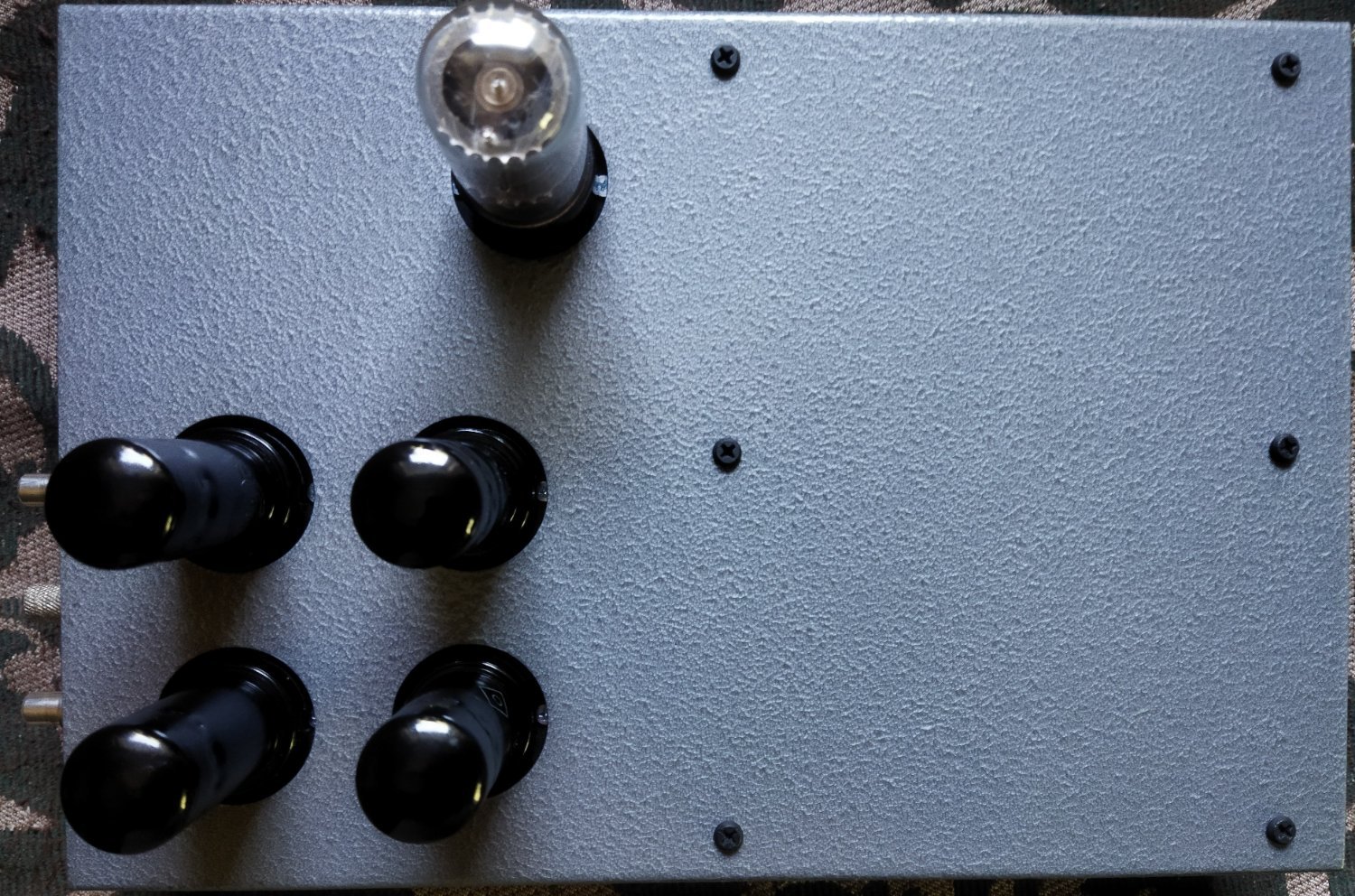

Брутальный - в студию:

Замытарил он меня, но это - отдельная история))...

жек69 · May 26

Да уж. Один силовичок на корректора уже внушает брутальности.

СЮТ · May 26

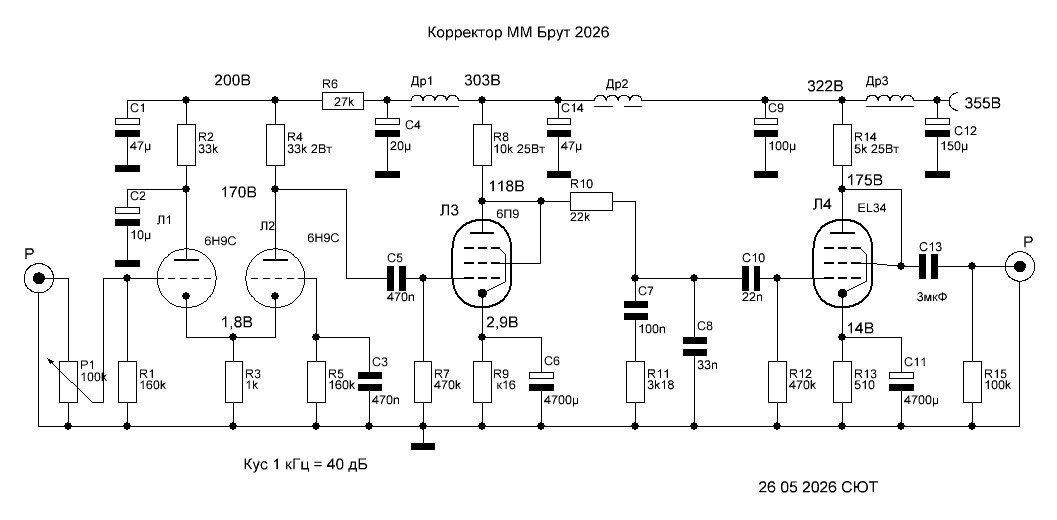

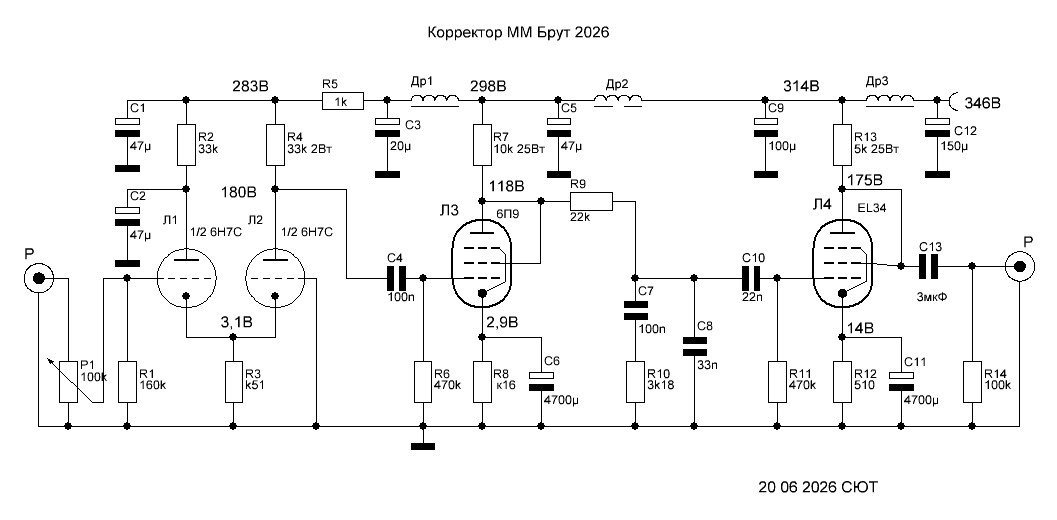

Текущая схема Брутального:

Во вторых сетках пентодов резисторы 47 Ом, в первых сетках - то же.

Дроссели включил последовательно.

С10 пришлось уменьшить до 22 нФ, в противном случае - генерация с частотой около 1 Гц, плюс-минус 60 Вольт на выходе...

Переключение дросселей и включение в сетки анти возбудных резисторов не дали никаких результатов, только уменьшение С10 закончило эти мытарства и что-то похожее на тау 4 получилось, как бонус...

СЮТ · June 6

Кстати - о птичках - вот оцифровки с МС корректора Золотой Паук на наших полевиках (КП303А+КП302А) без трансформатора на входе, головка Денон 103:

Лед Зеппелин сторона А: https://disk.yandex.ru/d/TzEfeeObN7S2wQ

сторона Б: https://disk.yandex.ru/d/Ad6QQUhR5JVp0A

Формат 24/96 вес около 555 Мб каждая, пароль архива: plastinka-rip

Можно оценить отношение сигнал - шум...

Схема:

Только на входе в данный момент КП303А - шумит поменее...

СЮТ · June 9

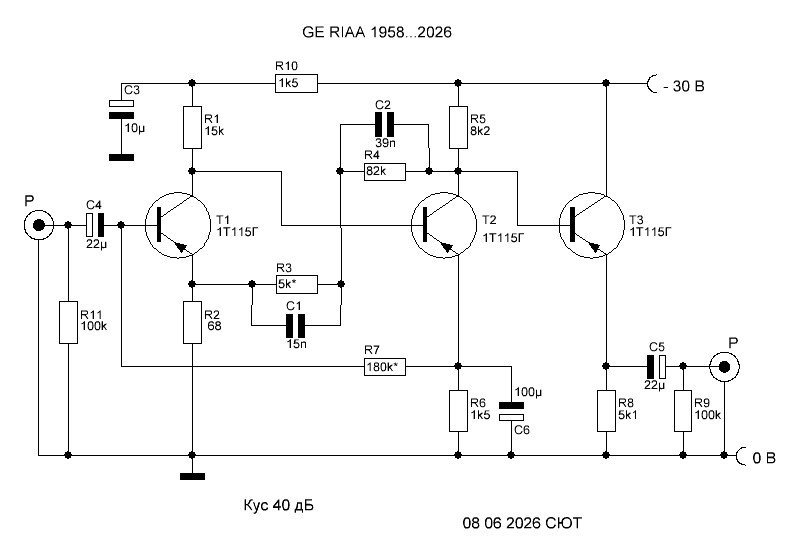

Перетряхнул тут ряд германиевых корректоров, при помощи цифровизации и спектров, нашёл слабые стороны одного из них - исправил, поиграясь с номиналами коррекции, был излишний подъём на НЧ, вот схема:

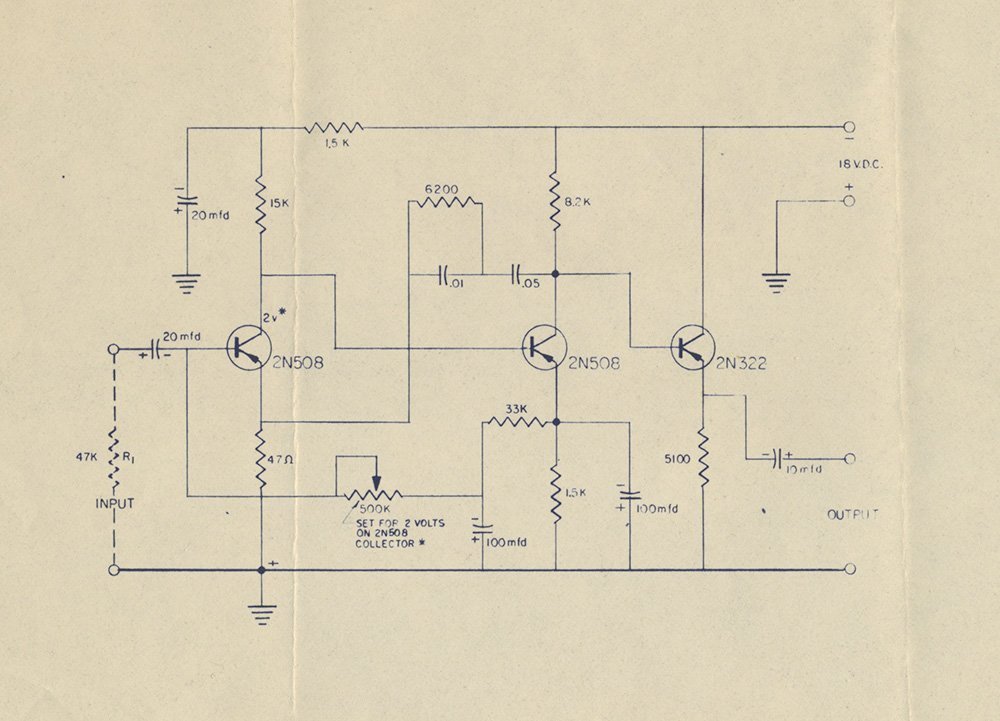

Это моя версия корректора General Elektric 1958 года розлива, вот оригинал:

Корректор был сделан в 2024 году, оригинальная коррекция сразу не пришлась по вкусу, уже не помню детали...

Кстати, 1Т115Г вроде НЧ триоды, но после анти риаа лёгкий завал начинается только после 100 кГц, да и не шумят они, вовсе...

Вот оцифровки с этим корром, без пароля, тут измер винил и музыкальный матерьял:

https://disk.yandex.ru/d/OwlDI1em-Fv2Hw

Всего 86 Мб...

Климентий · June 10

Почему все корректоры у вас со стандартным усилением 40дб... Для современной аппаратуры этого же мало... Сейчас все усилители идут с чувствительностью по входу 1-2 вольта... Такие корректоры их не раскачивают ...

Было бы не плохо в ваших конструкциях предусмотреть опцию увеличения усиления ...

Я свои корректоры делаю с выходом 2в ... Очень удобно... Уменьшить всегда можно ...

СЮТ · June 11

Если вопрос ко мне - попробую ответить...

Усиление в 40 дБ - это стандарт, все интегральные усилители имеют корректоры с таким усилением, или чуть меньше...

В ламповой схемотехнике можно сделать любое желательное усиление, а вот в транзисторной - отнюдь, тут тришкин кафтан - или усиление, а значит плохая перегрузочная способность (ПХ), или стандарт, с подбором усиления каскадов, дабы получить приемлемую ПХ, третьего не дано!

Михаил SM · June 11

2 часа назад, СЮТ сказал:

Если вопрос ко мне - попробую ответить...

Усиление в 40 дБ - это стандарт, все интегральные усилители имеют корректоры с таким усилением, или чуть меньше...

В ламповой схемотехнике можно сделать любое желательное усиление, а вот в транзисторной - отнюдь, тут тришкин кафтан - или усиление, а значит плохая перегрузочная способность (ПХ), или стандарт, с подбором усиления каскадов, дабы получить приемлемую ПХ, третьего не дано!

Вопрос далеко не праздный , так как имеет и свои субъективные критерии . 100 кратное усиление приближенно обеспечивает ( с недотягом) выход стандарта CD или DAC , это 0,775в (2в ) , но при наличии картриджа с выходом 6мв и выше. Это ММ и таковых мало , очень мало . Всё обретается в диапазоне от 3 мв до 5мв. В транзисторной парадигме чувствительности высокие , предусилители часто в игноре (если интегральник основной ) , но даже в этой реалии , любой корректор ламповый или тем более каменный , с усилением 40 дб не обеспечивает субъективной живости и энергетики (субъективно , т.к. меряется , но слухом ) . Всё разительно меняется , если уйти в усиление 45.. 50 дб. Универсальность корректора резко возрастает , причем всё легко достигается двумя каскадами при наличии малошум . пентода , типа EF86 ,EF37 и второй каскад на той же е88сс . Такая связка легко усиливает в 50 дб , обеспечивая и приемлемое согласование в ламповой парадигме , где много ценителей т.н. коротких трактов , где усиление корректора имеет важное значение .

В триодном корректоре две 12ах7 (последняя в каскаде СРПП) тоже обеспечивают вполне приемлемое значение - порядка 48 дб (250 крат) . Это значит , что поставив картридж тот же Голдринг 1042 (6,5мв) , Эмпайр 880р , Шурика 3D, получаем не менее 1,5 в амплитуды на выходе и возможность работать практически с любой системой , практически если .
