Продам корпуса для SE усилителей, под такие лампы как 6С41С, 6С33С, 6С18С, ГМ70 и подобных. Цена 13тр.

Пентод в триоде. Перевоспитание подопечных.

Кружка

By Кружка
in Help for beginners

 Share

Recommended Posts

Константин Proficient

Константин

Posted
Posted

Я заметил другую закономерность. Если лампа хорошо звучит в родном экранированном использовании, то и в триоде она будет хороша. Примеров много, 6п6с, pl801, el156, та же #47 в триоде сравнима с #45, а уж пентод или тетрод дело десятое.

  • Replies 299
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

tubeuser
tubeuser

RCA 813 (ГУ-13) чем плоха? У меня моноблоки на этих лампах в триоде уже несколько лет как работают.  800В на аноде, экранная сетка через 50 ом на анод, лучи - на землю.  Рабочий ток 100мА.  Качается ч

Илья Александрович
Илья Александрович

Это больше к психологии относится и работе мозга, если человек хочет услышать то он услышит, в том числе и сетевой провод, хотя до него в под'езде скрутки, клемники, алюминь и тд, но вот 50-80см после

tubeuser
tubeuser

Нет никакого "минимально необходимого" так же, как и "максимально достижимого".  Если вы любите и слушаете МУЗЫКУ (не важно, каких жанров и каких исполнителей) - вам и радиоприемника "Фестиваль" будет

Posted Images

sova Local

sova

Posted
Posted
11 минут назад, Константин сказал:

Я заметил другую закономерность. Если лампа хорошо звучит в родном экранированном использовании, то и в триоде она будет хороша. Примеров много, 6п6с, pl801, el156, та же #47 в триоде сравнима с #45, а уж пентод или тетрод дело десятое.

Ну есть примеры другие, где  пентод в триоде плох. ВСе новодельные пентоды в триоды по моему вялы и анемичны.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 часа назад, ТимВал сказал:

Хотя и обозван буквой П.

Буквой "П" были обозваны все лучевые из ПУЛ. А нелучевые - буквицей "Э".



2 часа назад, ТимВал сказал:

Тетроды вообще в звуке лучше чем пентоды. 6П3С

Ну, кроме 6П3С.

ТимВал Local

ТимВал

Posted
Posted
12 минут назад, Stan Marsh сказал:

Ну, кроме 6П3С.

Да, эта провалилась. Явно была изменена классическая компоновка. Вторую сетку убрали дальше от катода, что бы дать возможность подавать на неё то же напряжение что и на анод. Вся гармония рухнула...:smile-54:

Впрочем в тетроде она работает сносно, многим даже нравится...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Вот г-н Отто Шад лох-то был... Неправильно 6п3с изобрёл, панимаишь.... С порушением гармонии :smile-54:

6п3с изобретать - это вам не какие то там электронные микроскопы!

Кстати, классическая компоновка - это что? Где применяется?

maximka Local

maximka

Posted
Posted
12 часов назад, Константин сказал:

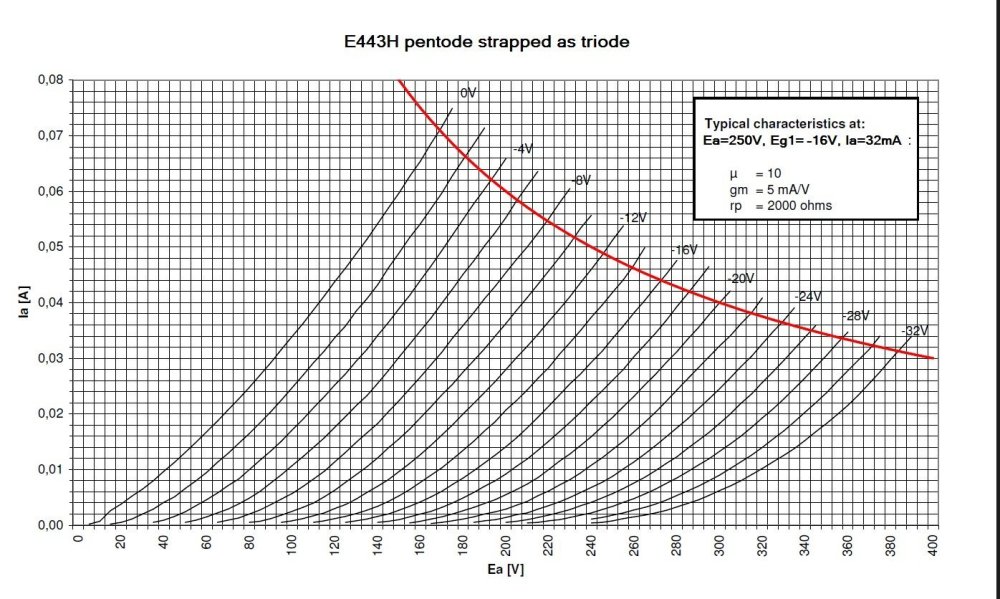

Если у кого есть ВАХ RES964/AL1 в триоде, буду благодарен.

E443H она же RES964


  • Like (+1) 1
  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Дык, примеры типов ламп с классической компоновкой, в отличие от 6п3с? Общие то рассуждения неинформативны...

ТимВал Local

ТимВал

Posted
Posted

Одним из признаков можно считать явно меньшее допустимое напряжение на экранной сетке по сравнению с анодом. 150\250, 200\350, 180\350 и т.п. Если указано 250\250 то явно вторая сетка расположена близко к аноду, это не "классика" по моему мнению...

П.С. может потому и 6П31С предпочтительней чем 6П13С хотя различия очень не большие.

  • Like (+1) 1
KAI Proficient

KAI

Posted
Posted
7 часов назад, ТимВал сказал:

Одним из признаков можно считать явно меньшее допустимое напряжение на экранной сетке по сравнению с анодом. 150\250, 200\350, 180\350 и т.п. Если указано 250\250 то явно вторая сетка расположена близко к аноду, это не "классика" по моему мнению...

П.С. может потому и 6П31С предпочтительней чем 6П13С хотя различия очень не большие.

Напряжение на экранирующей сетке выбирается из допустимой мощности на ней, а не из расстояния до анода. И не придумывайте всяких "классик".

Константин Proficient

Константин

Posted
Posted
12 часов назад, sova сказал:

ВСе новодельные пентоды в триоды по моему вялы и анемичны.

Ага, а в пентоде эти новоделы, прям, пляшут-зажигают). Недавно взял у друга попробовать новодельные Саратовские  Тунгсолы 6v6. Так те же Саратовские 6п6с, 70х, уделали их вхлам в родном тетродном включении.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Валерию Сергеевичу на заметку. Как раз самой классической классикой и является 6L6/6П3С. Первый в мире крупносерийный выходной ЛТ.  И, думаю, по масштабам выпуска так и не превзойденный. Работы известного оптика, с мировым именем.

Напряжение на 2й сетке равное напряжению на аноде - ну это вообще сверх-очевидно, просто чтобы питать и одно и другое от одного и того же источника питания, куда уж проще идея? У многих выходных ламп так. Для разверточных ламп свои приоритеты, под свою специфику. Хотя, поначалу и в строчку, за неимением, ставили что? А ту же самую 6п3с, только в виде г807 или 6п7с.

  • Like (+1) 3
Stan Marsh Mentor

Stan Marsh

Posted
Posted
32 минуты назад, Xрюн222 сказал:

Напряжение на 2й сетке равное напряжению на аноде

Чаще даже на десяток вольт выше на величину падения на актсопр первички ТВЗ.

Rezvoy Local

Rezvoy

Posted
Posted

У меня ГУ50 работали триодом и ультралинеем ( и даже пентодом) на 700В. Вторая сетка не отгорала, да и всё остальное тоже.

tubeuser Proficient

tubeuser

Posted
Posted
14 часов назад, Stan Marsh сказал:

Ну, кроме 6П3С.

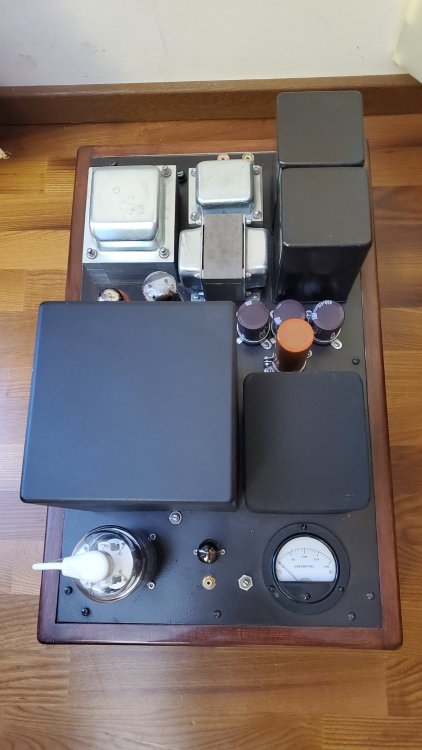

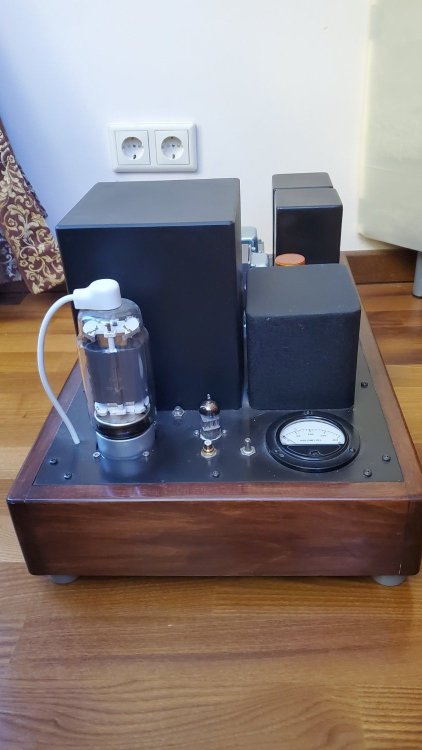

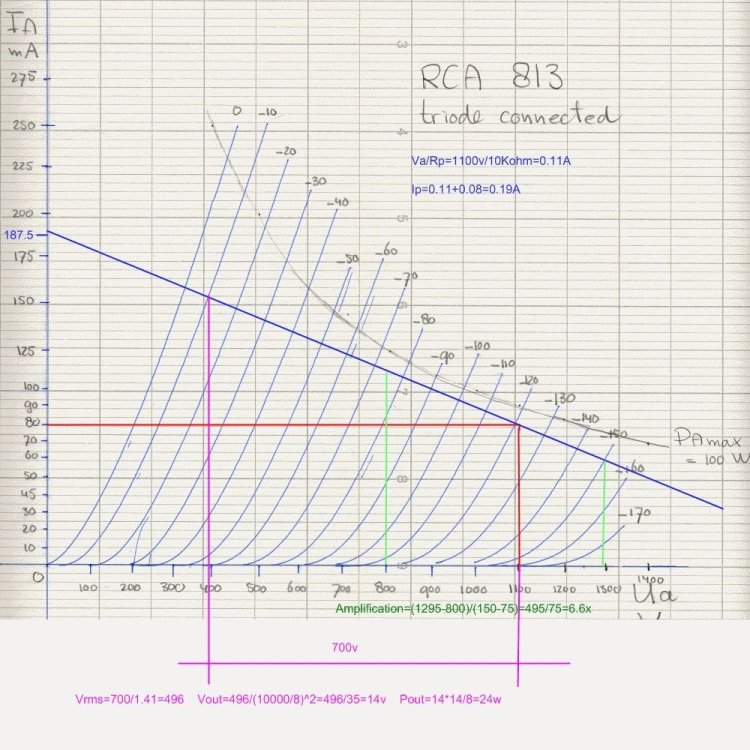

RCA 813 (ГУ-13) чем плоха? У меня моноблоки на этих лампах в триоде уже несколько лет как работают.  800В на аноде, экранная сетка через 50 ом на анод, лучи - на землю.  Рабочий ток 100мА.  Качается через межкаскадный трансформатор лампой 6Ж52П.  Смещение фиксированное.  Накал питается постоянкой.  Звучат отлично, но ооочень тяжелые :default_wacko:



  • Like (+1) 8
BAA Master

BAA

Posted
Posted

Спорить не буду
но если смещение равно нулю - это как бы намекает. На пару с трансформаторным драйвером.
Цитата:
Линейный усилитель на лампе ГУ-13
С. Бунимович, Л. Яйленко. "Техника однополосной связи". 1970 год
При анодном напряжении до 2 кВ лампа работает с нулевым потенциалом (статическим) на управляющей сетке, причем анодный ток покоя составляет 25-30 мА. При увеличении анодного напряжения до 3 кВ требуется отрицательное напряжение смещения около 12 В. Вместо лампового диода может быть применен кристаллический, желательно с линейной характеристикой. Диод должен выдерживать обратное напряжение до 200 В. Обе схемы в отношении линейности практически одинаковы.





  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted
16 минут назад, BAA сказал:

Спорить не буду
но если смещение равно нулю - это как бы намекает. На пару с трансформаторным драйвером.
Цитата:
Линейный усилитель на лампе ГУ-13
С. Бунимович, Л. Яйленко. "Техника однополосной связи". 1970 год
При анодном напряжении до 2 кВ лампа работает с нулевым потенциалом (статическим) на управляющей сетке, причем анодный ток покоя составляет 25-30 мА. При увеличении анодного напряжения до 3 кВ требуется отрицательное напряжение смещения около 12 В. Вместо лампового диода может быть применен кристаллический, желательно с линейной характеристикой. Диод должен выдерживать обратное напряжение до 200 В. Обе схемы в отношении линейности практически одинаковы.





Как то не к месту класс С. А в триоде она вполне левая.

  • Like (+1) 1
  • Smile 1
tubeuser Proficient

tubeuser

Posted
Posted
42 минуты назад, BAA сказал:

Линейный усилитель на лампе ГУ-13
С. Бунимович, Л. Яйленко. "Техника однополосной связи". 1970 год
При анодном напряжении до 2 кВ лампа работает с нулевым потенциалом (статическим) на управляющей сетке, причем анодный ток покоя составляет 25-30 мА. При увеличении анодного напряжения до 3 кВ требуется отрицательное напряжение смещения около 12 В. Вместо лампового диода может быть применен кристаллический, желательно с линейной характеристикой. Диод должен выдерживать обратное напряжение до 200 В. Обе схемы в отношении линейности практически одинаковы.





Коллега, зачем "глаз на пятку" натягивать? Как радиолюбитель с позывным сигналом (любительская радиосвязь КВ и УКВ и радиоспорт) и стажем 40+ лет вам скажу, что у Бунимовича (Бунина) тут речь об усилителе с ОБЩЕЙ СЕТКОЙ, и сетки все сидят на земле (ВСЕ!).. Таких усилителей у меня был не один (все самодельные, конечно) - начиная с пары ГУ-50, 4шт. Г-811, 2 шт. ГУ-13, ГК-71.  Так что как это едят знаю не по книжкам а на личном опыте.  И согласитесь, что каскад с обшей сеткой в классе В, работающий с сеточными токами, и каскад с общим катодом в классе А и смещением несколько десятков вольт - это две большие разницы! :smile-03:

Кружка Local

Кружка

Posted
  • Author
Posted

По теме ветки актуальнее услышать бы к примеру про сравнение 813 с 803. То, что первая хороша в триоде и так широко известно.

Rezvoy Local

Rezvoy

Posted
Posted
1 минуту назад, tubeuser сказал:

Абсолютно левая! :smile-28:




Чуффоли наше всё! Кстати повторяемость в отличии от ГМ70 у ГУ13 хорошая, а 813 RCA прямо по миллиметровке!

  • Like (+1) 1
tubeuser Proficient

tubeuser

Posted
Posted
2 минуты назад, Кружка сказал:

По теме ветки актуальнее услышать бы к примеру про сравнение 813 с 803. То, что первая хороша в триоде и так широко известно.

Стесняюсь спросить - а зачем?? ГУ-13 и сейчас нет проблем купить новые (NOS), а RCA 803 где взять? Я их вживую и не видел никогда

  • Like (+1) 1
