Recommended Posts

Posted
7 минут назад, Aloizio сказал:

6Н7С. 10 Вт в PP в штатном режиме, и не выходя за флажки даташита

Но там что то, вроде бы хитрое, в качестве драйвера надо при этом... Если не ошибаюсь...

  • Like (+1) 1
  • Replies 299
  • Created
  • Last Reply

Top Posters In This Topic

Posted
2 часа назад, May сказал:

входные цепи (триод) не соответствуют приведенной схеме

В чем не соответствуют? Резистор на входе не на 47 ком, а на 1 мегаом.? :smile-59:

2 часа назад, May сказал:

где токи и напряжения для сравнения?

Какие именно Вас интересуют?

2 часа назад, May сказал:

Для таких сложных расчетов нужен профессиональный симулятор или реальный макет SE.

LTspice весьма профессиональный симулятор.

Могу и макет собрать, мне не сложно. Но думаю что результат будет тот же. Этот симулятор меня ни разу не подводил...

Posted
50 минут назад, Xрюн222 сказал:
1 час назад, Aloizio сказал:

6Н7С. 10 Вт в PP в штатном режиме, и не выходя за флажки даташита

Но там что то, вроде бы хитрое, в качестве драйвера надо при этом...

Не особо хитрое. Я собирал макет. Звук меня не впечатлил. :smile-61:

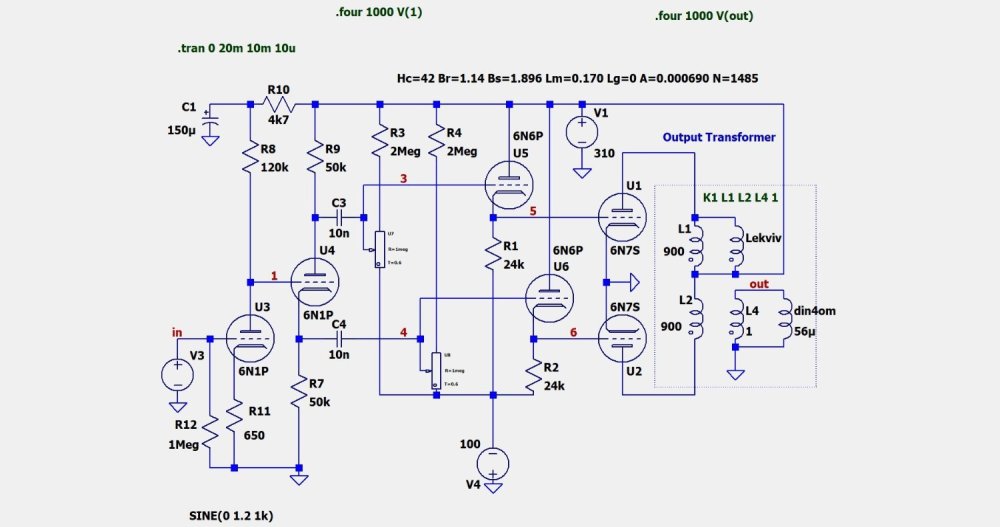

Вот такая была схемка:


Собственно "даташит" и не обещал кристальной чистоты. :smile-59:


Так оно и вышло примерно.:er:



Posted

Зачем тогда советы выдают про 6Н7С? Зная что она работает в B классе и при этом имеет такие искажения.

Posted
5 минут назад, CHEL_EV сказал:

Зная что она работает в B классе и при этом имеет такие искажения.

При положительном смещении она может и в "А". С нулём, кстати, тоже. Но очень негромко. Но да, лампа замечательная, но для прямого назначения.

  • Like (+1) 1
Posted
8 минут назад, Aloizio сказал:

Кто мешает вам изменить режим на AB или даже на А?

Я её только в предварительнлм каскаде пользую. На выход есть другие лампы.

  • Like (+1) 1
Posted

6Н7С хороша в драйвере к УО186, 2А3 и ее сестрам, не звук а песня. Был у меня приемник А3 УНЧ 6Ж7-МКТ-6Н7С, снял в свое время с "ПОБЕДЫ" для машины звук нормальный, в А4 уже применили 6П6С.

Posted

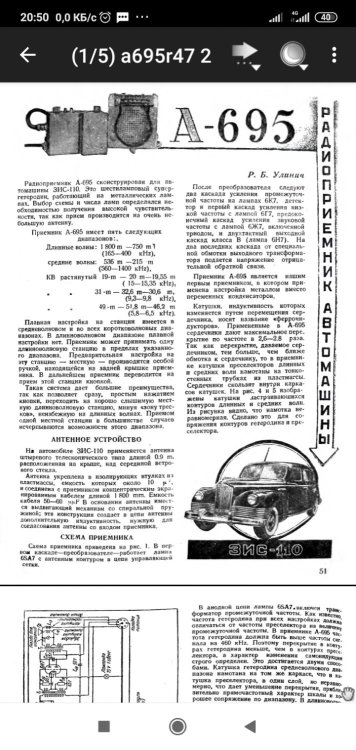

А695-А3-А4 насколько помню близнецы братья, для ЗИС-110 и ЗиМ, соответственно отличались напряжением питания и блоками питания, они когда разрабатывались (в секретном НИИ-695) - не было 6п6с ещё. А5 - для ЗиМ, но обновлённый, уже на новых лампах, 6к4 , 6п6с. У меня на Победе стоял как раз А5. К а695 был динамик с подмагничтванием даже ещё.


  • Like (+1) 1
Posted
10 минут назад, Xрюн222 сказал:

Победе стоял как раз А5.

К нам на базу в 99 году притаранили  ПОБЕДУ , оттуда его я и снял. К стати была кабриолет.

Posted
2 минуты назад, Xрюн222 сказал:

в триоде с мкт :shock:.

Моветон! Современные инженеры хотят в пентоде! А трансформаторная связь - пережиток недоразвитых технологий.

Posted
6 часов назад, Xрюн222 сказал:

А695-А3-А4 насколько помню близнецы братья, для ЗИС-110 и ЗиМ, соответственно отличались напряжением питания и блоками питания, они когда разрабатывались (в секретном НИИ-695) - не было 6п6с ещё. А5 - для ЗиМ, но обновлённый, уже на новых лампах, 6к4 , 6п6с. У меня на Победе стоял как раз А5. К а695 был динамик с подмагничтванием даже ещё.



Надо посмотреть, то ли от первосерийки 21-й, толи Победа из последних. Помнится там плюс с минусом перепутаный был.
Может кому надо? В подвале валяется.

Posted

ТимВал

В 11.11.2024 в 20:03, May сказал:

входные цепи (триод) не соответствуют приведенной схеме

В чем не соответствуют? Резистор на входе не на 47 ком, а на 1 мегаом.? :smile-59:

В 11.11.2024 в 20:03, May сказал:

где токи и напряжения для сравнения?

Какие именно Вас интересуют?



ТимВал, судя по вашим кривым выходным амплитудам напряжения на графике Рис1, верхняя 6Н6П загнана в режим с положительным смещением, а значит с превышением ее допустимой рассеиваемой мощности (а надо чтобы 6Н6П работала при отрицательном смещении), а это говорит о том, что вместо 6Ж4 в триоде, в схеме вы использовали другую входную лампу типа 6Н1П которая в этой схеме будет криво работать даже с изменением ее обвязки.

Прикладываю аналогичный график амплитуды напряжения Рис2 с заменой входной 6Ж4 в триоде, на триод 6Н1П без изменения номиналов в этой схеме SE, график такой же кривой.

Про симулируйте в Ltspice одну ГУ50 (в правом триоде) с положительным смещением +12V на сетках 1 и 2, без драйвера раскачки, как на схеме ниже, с напряжениями токами и графиками.

Будет ли в выходном каскаде, в моделях ГУ50 большое расхождение?


2_GU50 Uplus.jpg

  • Like (+1) 1
Posted
В 12.11.2024 в 13:47, Юрий_Б сказал:

У ПОБЕДЫ + на массе, у ВОЛГИ М21 минус, у соседа была М20, хоромы.

Ну, на них полярность бортсети менялась одним движением, при желании  :).  Не было ничего критичного к полярности, кроме, быть может - если был,  приемника.

Posted
16 минут назад, Xрюн222 сказал:

Ну, на них полярность бортсети менялась одним движением, при желании  :).  Не было ничего критичного к полярности, кроме, быть может - если был,  приемника.

Одним навряд ли, на стартере и генераторе тоже надо менять.

  • 3 weeks later...
Posted

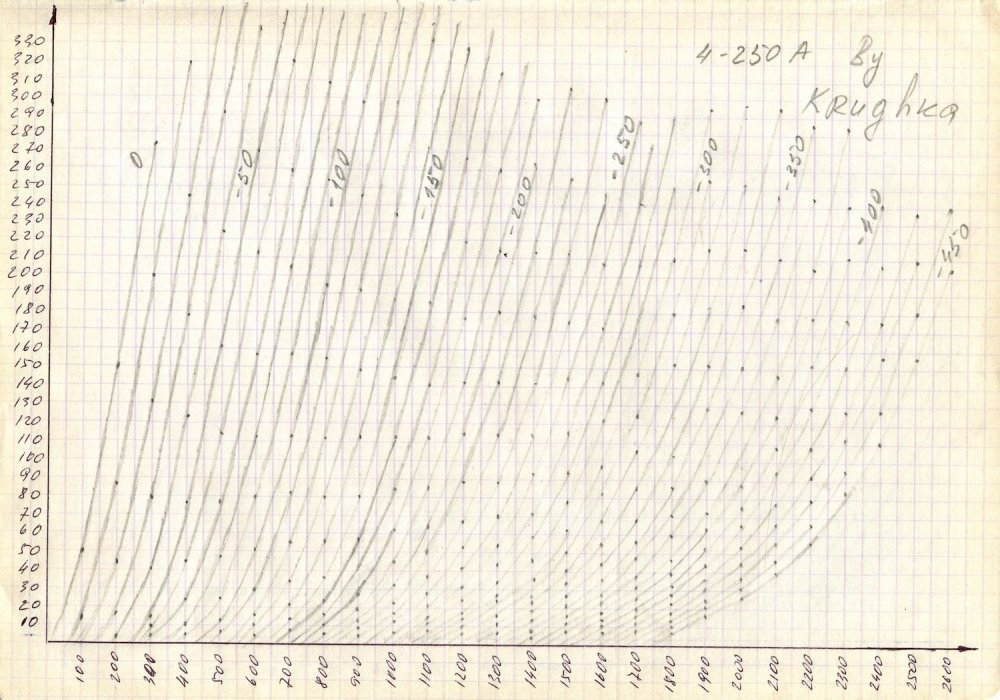

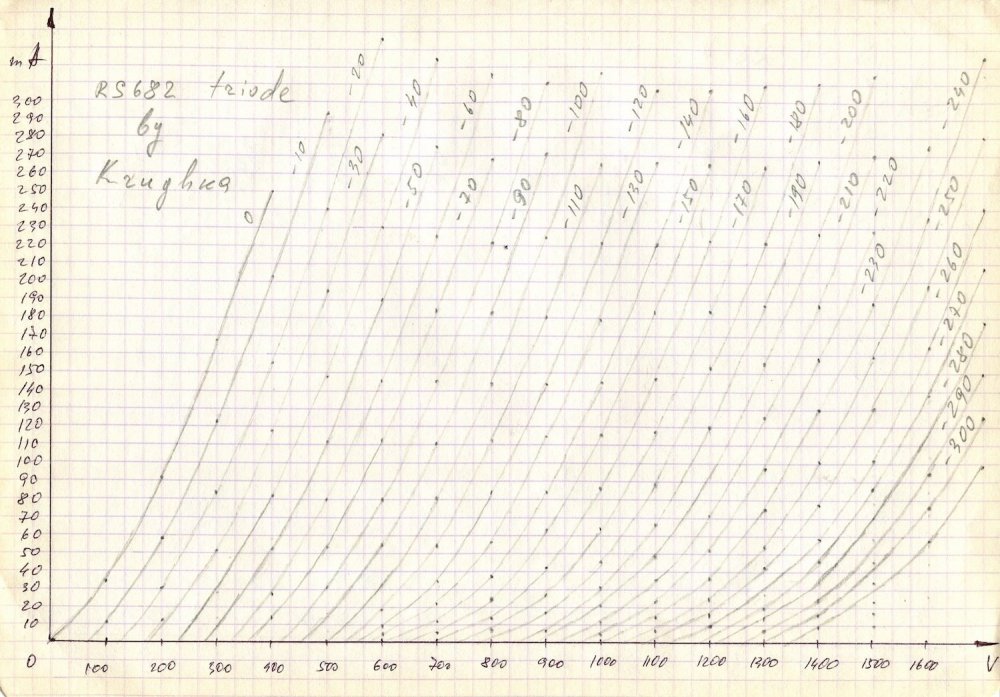

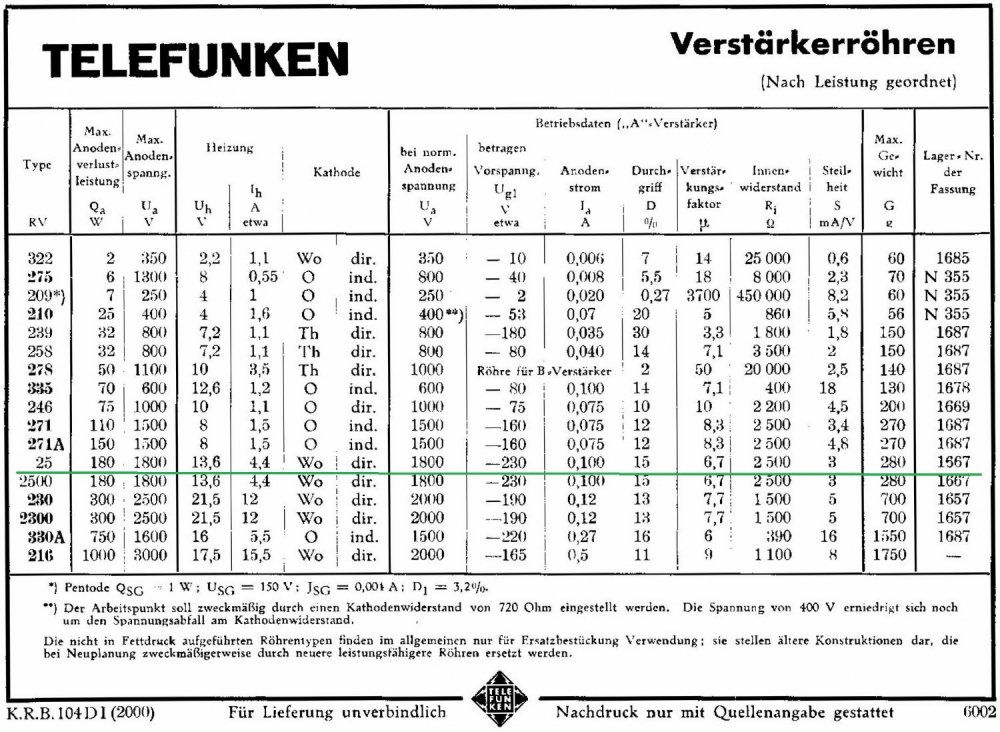

Видимо последнее. При таких малых усилении, крутизне, да вольфраме подобному триодику бы конкуренцию составить:


  • Like (+1) 1
Posted
2 часа назад, sound сказал:

гигантоman

Да прям уж :smile-61: Очень скромная и симпатишная лампешка. По накалу - ровня ГМ-70. Народ вон на ГМ-60, ГМ-100 замахивается. У Резвого ГУ-46 в любимицах и ничего.

  • Like (+1) 1
