Recommended Posts

Posted
2 минуты назад, ТимВал сказал:

А давно ли алюминий стал дешевле стали?

Больше того. Если Вам доводилось видеть армейские радиостанции то там корпус полностью алюминиевое литьё. Никакой стали вообще нет.

Куда смотрит Фарадей с Максвеллом....

Мы ведём речь о высококачественной музыкальной  аудиоаппаратуре, а не о армейских станциях, детекторные приёмники ещё вспомните, а Фарадей с Максвеллом посмеются....оба....над  Вами. Советую всё-таки не гадать на гуще, прочесть матчасть о комбинированных экранах-Цыкин, в конце монографии, я уже дважды об этом напоминаю. Где, когда и зачем они применимы.

Posted
43 минуты назад, Colonel Burrous сказал:

В этом случае, экран д.б. комбинированным Fe+Cu(Al). Шли по пути наименьшего сопротивления-чем проще, тем дешевле. Финансовая сторона- в приоритете.



У меня их мешок в мастерне лежит и что интересно, на них я одевал скафандры из 3мм. стали, цилиндрические, токарь точил на заводе. Люминь не спасал от фона, в частности, в корректоре Парадайз, который я показывал на Вашем форуме год назад.



Сами-то понимаете, что пишите? Мы рассматриваем ТС, используемые в звуковой аппаратуре.



Привести методику расчёта не можете, из чего я делаю вывод-Вы четыре десятка лет мотали брак, сами того не подозревая: работает хоть как-то и ладно.

Имея степень кандидата технических наук? Прикольно, так мои компетенции еще никто не оценил. Запишу.

Posted
1 час назад, ТимВал сказал:



А давно ли алюминий стал дешевле стали?

Электротехничесая сталь пожалуй по цене не дешевле алюминия, смотрим сколь стоит набор железа хорошего. Или пермалой или аморф..

Posted
32 минуты назад, sova сказал:

не дешевле алюминия

А если его на штамповать и отжечь в инертной среде?:smile-06:

Posted
2 часа назад, johnson1496 сказал:

Имея степень кандидата технических наук?

Знаю к.т.н. подметающих дворы и убирающих мусор с помоек. Степень-не доказательство. Пока Вы не приведёте методику расчёта с формулами и цифрами, ставлю Вам неуд. Забирайте зачётную книжку и приходите в следующий раз.

Posted
2 часа назад, ТимВал сказал:

армейские радиостанции то там корпус полностью алюминиевое литьё.

Клетка Фарадея. Любой хорошо проводящий материал.

  • Smile 1
Posted
1 час назад, sova сказал:

Электротехничесая сталь пожалуй по цене не дешевле алюминия,

В данном случае подразумевается обычная конструкционная сталь. Из неё и гвозди делают. :smile-59:

Posted
4 часа назад, Сергей Б сказал:

Пусть будет 300 ватт вместо 400, зато его можно поставить рядом с выходным

Зачем ? - зачем его ставить рядом с выходным, для красоты ?!



4 часа назад, BAA сказал:

Посмотреть на кривую намагничивания никак?
Трансы везде считаются по потерям

Посмотрел и что !? Мотать на 0.8 Тл ? Так ?



4 часа назад, Кружка сказал:

Как-то очень плохо верится про рыбу, честно говоря.

Сами что то мотали, опыт есть, применительно к разным сердечникам, шихту из альтаудио М6 я не смог угомонить при 1.2 Тл, например. Силовики на низкую индукцию жрут динамику.

Posted
Только что, Джон Поллак сказал:

Зачем ? - зачем его ставить рядом с выходным, для красоты ?!



Посмотрел и что !? Мотать на 0.8 Тл ? Так ?



Сами что то мотали, опыт есть, применительно к разным сердечникам, шихту из альтаудио М6 я не смог угомонить при 1.2 Тл, например. Силовики на низкую индукцию жрут динамику.

Не склеивал нормально правда !

Posted
2 часа назад, Colonel Burrous сказал:

От номинального тока первичной обмотки, который расчитывается по формуле: Iном=Pгаб/Uперв.

Однако в серьёзных книжках , для расчёта х.х. присутствует активная составляющая ( по приведённой вами формуле ) и реактивная составляющая, цитирую дословно из справочника " источники питания РЭА ", " Определяющее значение для ТММ имеет реактивная составляющая тока холостого хода, достигающая при малой мощности и частоте 50 Гц 50% и более от тока первички". Там ещё много чего надо знать для этого расчёта. А в простых радиолюбительских расчётах и различный программах для определения конструктивных параметров трансформаторов малой мощности об этом не вспоминают. Но я с вами полностью согласен. На днях закончил мотать и испытал маломощный тороидальный трансформатор с Ргаб = 27 Вт , анодный для полупроводникового мостового выпрямителя с ёмкостным фильтром, ток нагрузки 60 мА при напряжение вторички  212 В, ток х.х. 1,2 мА, сопротивление первички 132 Ом, вторички 172 Ом. 2550 первичка и 2710 вторичка витков провода диаметром 0,2 мм ПЭВ-155. , виток к витку, с послойной изоляцией лакотканью 0,1 мм. железо ОЛ50х32х30, сталь трансформаторная анизотропная Т130-30S (0,3 мм ) ГОСТ32482-2013.куплена на АВИТО.  Нужно было влезть в определённые габариты, и еле еле это получилось, условием было также минимальный х.х.

 Так вот если "бы"  этот х.х. был 2,2 мА, то количество витков первички и вторички было "бы "2200 и 2300 ( примерно ) и ничего "бы "страшного не случилось, а потери стали "бы" меньше и экран фарадея влез "бы". Единственный плюс такого конструктива это пульсации на первом конденсаторе фильтра 47 мкф, амплитуда 1 В , а форма - треугольник, почти симметричный с ровными подъёмами и спадами и плавными вершинами. И ещё очень тихий , что работает , что нет - ничего не слышно.





Posted
30 минут назад, Андрей63 сказал:

0,2 мм ПЭВ-155. ,

Должно быть 0,28мм. Нежелательно ставить 0,2мм, нагрузочная способность трансформатора будет мала. Считаем 27/220=0,122а. Корень квадратный из 0,122, умноженный на 0,8, даст величину 0,28мм.Это диаметр провода первички. Хотя конечно можно оставить как есть, в силу малости самого транса.

Posted
38 минут назад, Джон Поллак сказал:

Зачем ? - зачем его ставить рядом с выходным, для красоты ?!

Для компактности. Вот здесь фона нет, даже в наушниках.



  • Like (+1) 1
Posted
54 минуты назад, ТимВал сказал:

В данном случае подразумевается обычная конструкционная сталь. Из неё и гвозди делают

Так её ещё и отжигают в муфельных печах. "Мю" резко возрастает.

Posted
8 минут назад, Colonel Burrous сказал:

Должно быть 0,28мм. Нежелательно ставить 0,2мм, нагрузочная способность трансформатора будет мала. Считаем 27/220=0,122а. Корень квадратный из 0,122, умноженный на 0,8, даст величину 0,28мм.Это диаметр провода первички. Хотя конечно можно оставить как есть, в силу малости самого транса.

Вы правы, к.п.д. маловат, всё в угоду малого х.х. Нагрузка постоянна. Форма импульса тока первички около четверть периода, с очень закруглённой вершиной , почти не видно ступеньки. Правда осциллограф был примитивный цифровой, переносная игрушка.

Posted
1 час назад, Джон Поллак сказал:

Силовики на низкую индукцию жрут динамику.

Думается мне вопрос скорее не не в индукции, а активном сопротивлении обмоток. СМ рекомендации ЮМ о 50 токах. Попутно габарит и вес получается неприятными, но это тема других веток.

Posted

Дело, увы, еще и в паразитных реактивностях. Тут точно тот случай, когда "слишком хорошо - уже плохо!".

Интересное замечание про альтовское Ш, был аналогичный случай... Значит, с ним делаем порядка 0,9 Тл.

Posted

Опять тема с корпусов, плавно сползла на трансформаторы...:smile-69:

Однако трансформаторы и стальной корпус, таки имеют определённую связь:er:

Догадываетесь какую? :smile-60:

Posted
2 часа назад, Кружка сказал:

Думается мне вопрос скорее не не в индукции, а активном сопротивлении обмоток. СМ

Ну так одно из третьего вытекает, плюсом всякие реактивности, как выше заметили коллеги, ну надо прекращать носиться с низким током и индукцией, как наше все.

Posted
2 часа назад, Xрюн222 сказал:

Интересное замечание про альтовское Ш, был аналогичный случай... Значит, с ним делаем порядка 0,9 Тл.

Ну я бы его пропитал при наборе пластин сразу тем же БФ2 разбавленным спиртом и по возможности стянул, и он бы утих.

Было мнение о сверх способностях типа не наших, но увы и ах !

поверхностная пропитка результата не дала, речь идет строго о пропитке пластин траффа. Пакет уже был набран.

Posted
8 часов назад, Colonel Burrous сказал:

Знаю к.т.н. подметающих дворы и убирающих мусор с помоек. Степень-не доказательство. Пока Вы не приведёте методику расчёта с формулами и цифрами, ставлю Вам неуд. Забирайте зачётную книжку и приходите в следующий раз.

В игнор.

Posted
12 hours ago, Джон Поллак said:

Силовики на низкую индукцию жрут динамику.

Это вот действительно крыть нечем.
Будет транс размером побольше, вот и всё.
Сердечник перестанет насыщаться, особенно при повыщенной/кривой сети.
И фонить и "зудеть" будет меньше, при прочих равных.
И так как медь всё одно дороже, вот и отжигают, почти неделями (100 часов),
ту самую сталь из-за двух десятых долей. Чтоб виточков поменьше, поменьше.
Обратитесь к Бальяну (который стандартные серии проектировал) - у него всё черным по белому.
Поверхность охлаждения и расчетный перегрев. С наменьшим весом, габаритами, медью - на выбор.
Только вот динамики там нет.
И да, раньше сталь была "не та" и витков было 1,8/1,4 на 28 процентов больше. При том же типоразмере.
p0001.thumb.jpg.dede6caa0a4c38e4c048e19a58030af1.jpgp001.thumb.jpg.4b3512f22efd371c4534b34c6844fd68.jpg

  • Like (+1) 1
Posted

"Излишние" размеры трансформаторов тоже вовсе не панацея.

Как размер для справок - ответственный прибор, не игрушки удифилофф, 1964 г.в., трансформатор питания на ШЛ, железо, ясно дело, или э310 или э320, написано прям отдельным пунктом - применен трансформатор с существенно пониженной индукцией, до 1,2 Тл.

  • Like (+1) 2
Posted
11 часов назад, Кружка сказал:

Думается мне вопрос скорее не не в индукции, а активном сопротивлении обмоток. СМ рекомендации ЮМ о 50 токах. Попутно габарит и вес получается неприятными, но это тема других веток.

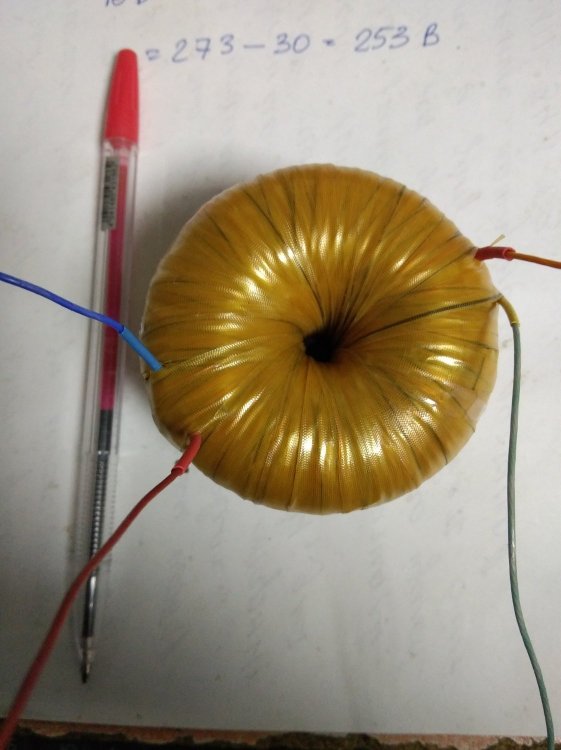

Золотые слова. У тр на фото сопр первички 3,4ом и да, он сеет маленько. И что, дроссель в Г-фильтре еще больше сеет, отказываться от Г-фильтра? Граммотно компонуем шасси, если стальное, отделяем магнитопроводы на 1см от стали.


  • Smile 1
