Михаил К. Proficient

Михаил К.

Posted
Posted
19 минут назад, Алекс сказал:

О торы это чудо, начало всех начал, но где они, не видно, похоже дело швах)))

Не подходит для массового производственного потока.

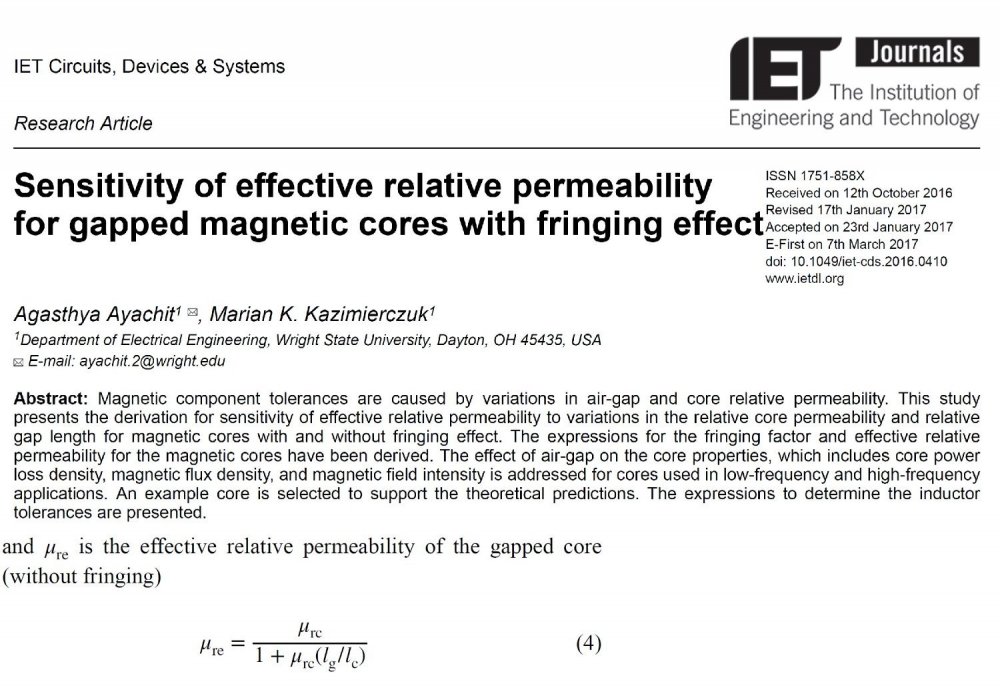

Сложно резать, выводить зазор на необходимую величину, ну и мотать станок дороже на порядок будет.

У Е120 и Е130 высота намотки 60 и 70 мм и индрас сифонит в окружающее пространство, а у этих 260 мм и все поле внутри и в направлении проката железа, а не поперек с поворотом на 90 градусов.



  • Replies 1.2k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

Posted Images

Алекс Proficient

Алекс

Posted
Posted
9 минут назад, Михаил К. сказал:

Сложно резать, выводить мотать

И тем не менее поляки делают, ещё кто-то делает, не пользуются успехом, даже не смотря на то что стоят не так дорого в сравнении с другими участниками рынка, эволюция однако...

johnson1496 Master

johnson1496

Posted
Posted
13 минут назад, Алекс сказал:

И тем не менее поляки делают, ещё кто-то делает, не пользуются успехом, даже не смотря на то что стоят не так дорого в сравнении с другими участниками рынка, эволюция однако...

Делать могут все. Получается сильно не у всех. Поче это Вы о поляках такого низкого мнения? Наши например массово так и не научились.

BAA Master

BAA

Posted
Posted
4 минуты назад, johnson1496 сказал:

Наши например массово так и не научились.

То есть всякие торы в питателях оборудовании и генераторах ЗЧ так мало производились, что по сих пор есть. Меня дросселя из УИП-ов с крестообразным зазором впечатлили. Не говоря про зеленые и коричневые, стандартных рядов. Непонятно на какой рынок талема работает. В оборудовании не видел.

BAA Master

BAA

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Ещё  лучше д.б. тр-ры на R-core.

Если их фрезеруют то будет тупо дороже. Если лента разноширокая - тоже. Иначе получается тор с неполным заполнением. Вот мотать проще - это факт. Маркетинг, однако. Намотать ленточник с квадратным сечением вполне посильно, не сложнее тора. А вот если там индукция до 1...1,2 Тл - тогда наверное лучше.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Круглая катушка хорошА вообще. Не только тем, что мотать удобнее. Помню, ещё в р/пр Казах были шл силовики неразрезными О-шками и круглой катушкой.

ВКН Local

ВКН

Posted
Posted
14 минут назад, Xрюн222 сказал:

Круглая катушка хорошА вообще. Не только тем, что мотать удобнее. Помню, ещё в р/пр Казах были шл силовики неразрезными О-шками и круглой катушкой.

Там еще края катушек, кажется, были с зубцами.

Алекс Proficient

Алекс

Posted
Posted
2 минуты назад, Anatolii сказал:

Такие были в матричных принтерах А3 очень годились в накал ГМ70



На ГМку любимый вариант Е120 16кв.см, 0.8Тл, не греется не сифонит, минимальная проходная ёмкость.

Алекс Proficient

Алекс

Posted
Posted
22 минуты назад, Anatolii сказал:

Там было 24 в 3А и ещё какая-то повыше . Милое дело плоские маленькие , не грелись

Небольшой? :smile-42:

nepalimso Community Regular

nepalimso

Posted
Posted
2 часа назад, Михаил К. сказал:

У Е120 и Е130 высота намотки 60 и 70 мм

В  этом несомненный плюс  по сравнению  с тором

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, nepalimso сказал:

В  этом несомненный плюс  по сравнению  с тором

Ага, только в центре очко с напёрсток будет, очень интересные слои получаются.

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Anatolii сказал:

Прим. 13*7*4 см . Для меня небольшой

Занимаемая площадь одинаковая 12*8, высота уже не принципиальна, всегда найдутся детали выше 4см, в усилителе то на ГМ70))

Михаил К. Proficient

Михаил К.

Posted
Posted
2 часа назад, nepalimso сказал:

В  этом несомненный плюс  по сравнению  с тором

в чем плюс ?

А если на торе замотать не весь сердечник, а только его одну четвертую часть, так будет лучше ?

Anatolii Local

Anatolii

Posted
Posted

Уважаемый Алекс я не настаиваю . Мотайте на чем нравится . Я никогда не спорю . Мне нравятся на си коре . Бодаться не собираюсь , тем более они уже намотаны . И пока доступны ,и делов то отмотать немного лишнего .


  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
4 часа назад, Дядя Фёдор сказал:

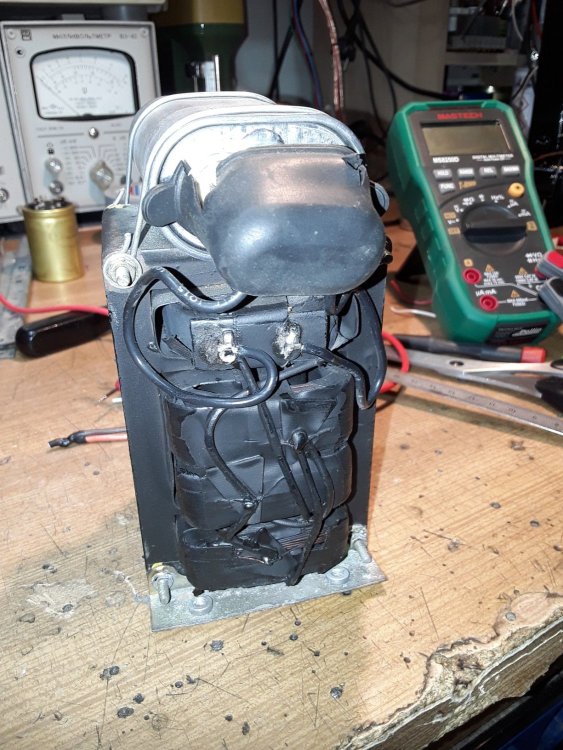

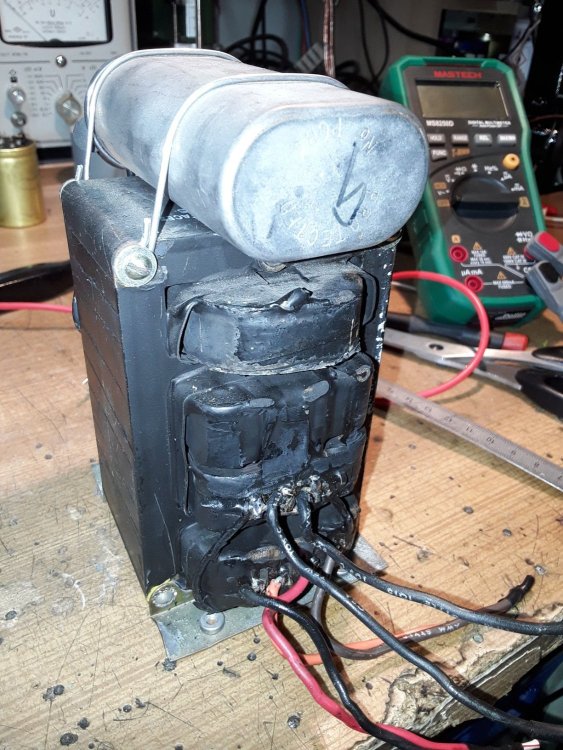

Магнитный усилитель




Что то меня сомнения смутные терзают, что это не усилитель, а стабилизатор феррорезонансный. Иногда полезная штука. Когда в сети черте что.

  • Like (+1) 1
