43 минуты назад, alss сказал:

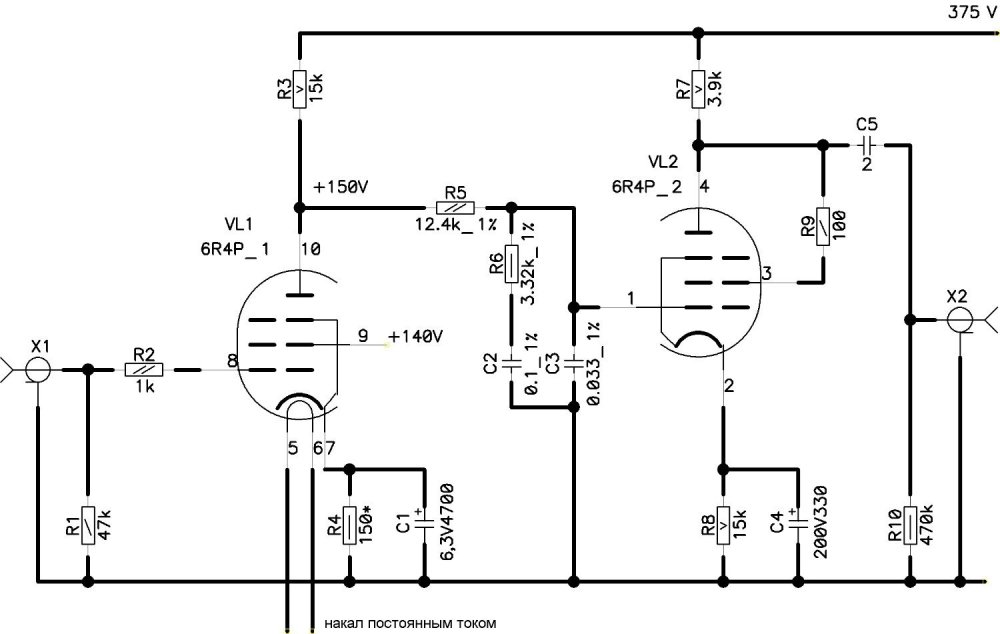

Коэффициент передачи фонокорректора 400 на частоте 1 кГц легко получается на одной лампе в канале и это не 6Ф12П. Это 6Р4П. Или ее импортный аналог PFL200 (ток накала 300 мА). Схема давно опубликована, приведу ее и здесь (автор я, имею право)



Схема может и хорошая но явно проблемная в плане панелел нестандартных...

  • Replies 502
  • Created
  • Last Reply

Top Posters In This Topic

Posted

С 6Р4П выпрямление накала с током 1 А чуток напрягает, но решаемо конденсаторами и резистором в фильтре, а то даже и стабилизацией. PFL200 в этом смысле удобнее - хоть и 15-18 В на накал, но выпрямить и стабилизировать ток 300 мА мне оказалось проще (после того как получил такие лампы).
Питание второй сетки входного пентода от отдельного выпрямителя тоже проще оказалось в конструкции.
Примечание. Я работаю из тумбочки, трансформаторы не наматываю, использую имеющееся добро.

Posted
3 часа назад, ДимДимыч сказал:

Десятую ногу отгибаешь и на неё одеваешь контакт.

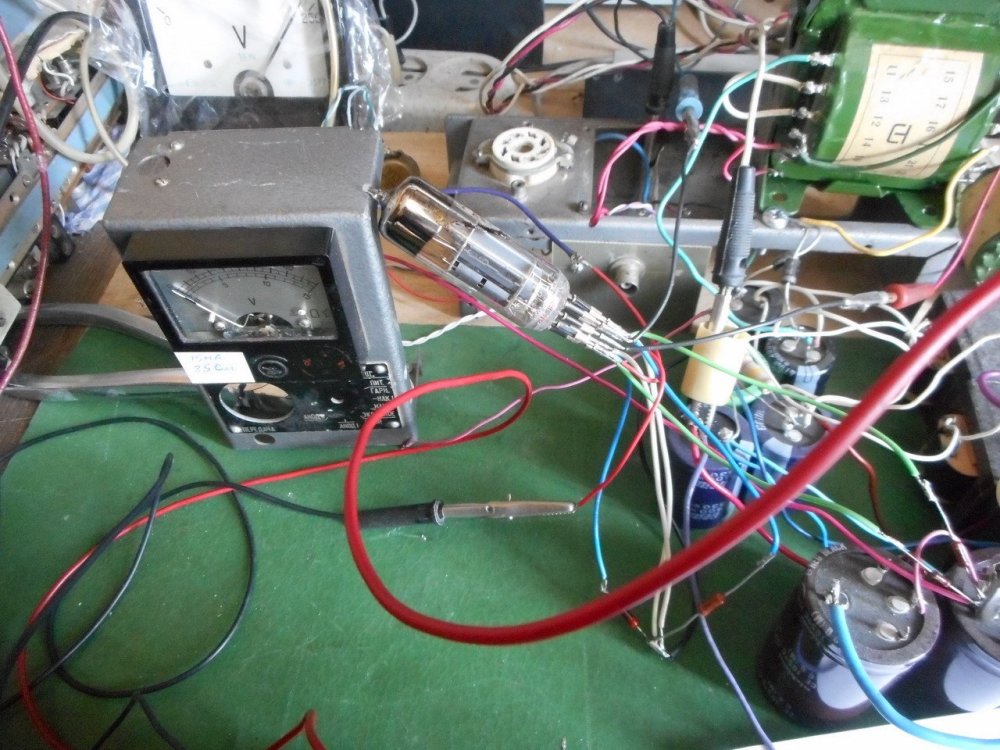

К сожалению, в стандартную 9-ногую панельку без сильного механического напряжения влезают только 4 или 5 выводов 6Р4П, у нее угловое расположение уже... В макете вообще было так

  • Like (+1) 1
Posted
2 часа назад, BAA сказал:

2РМ или ШР? 1мм

Не помню (2019 год, восстанавливался после операции на сердце и чтобы не закиснуть, занялся "никому не нужной" лампой), но из этих, скорее всего 2РМ.

Posted

Неделю как корону сделали, очередную, по скорой.
Пока проносит... хотя 2 раза нет.
Здоровья!

Posted

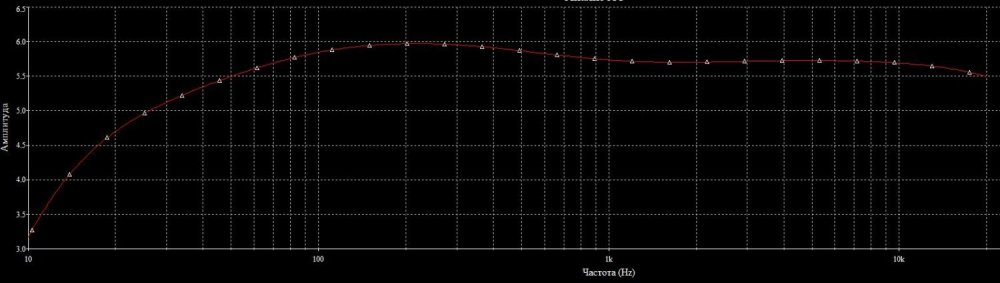

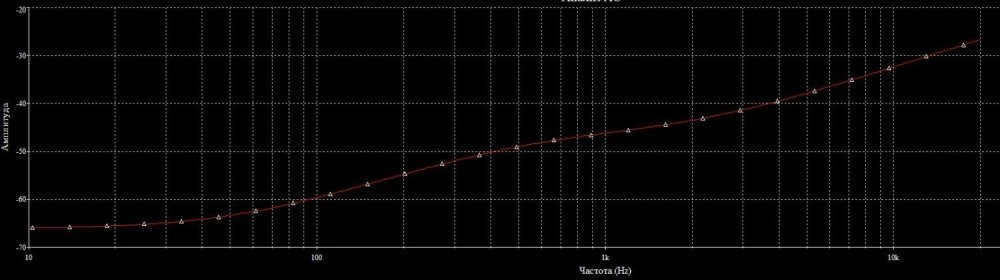

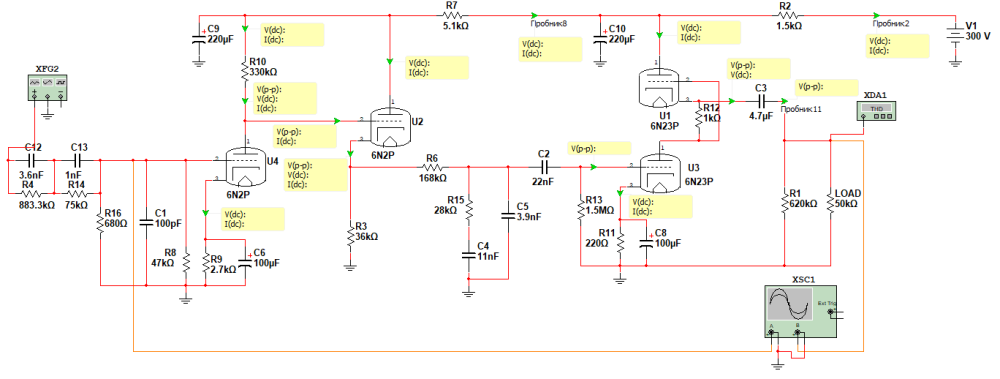

Коллеги, попробовал в симуляторе на входе схемы фонокорректора поставить цепочку имитирующую сигнал с пластинки...

соответсвенно такие результаты...допустимые результаты или нужно подкорректировать что-то?

Смущает завал на НЧ ниже 100 Гц.thumb.JPG.ab786245fd6c42e24282ffff91682c92.JPG.thumb.JPG.34e8b3a75bff338d7843c7bab05569b2.JPG.thumb.JPG.9f8e82de27f78b3b62b03674acb1d3f4.JPG

Posted
57 минут назад, Климентий сказал:

Коллеги, попробовал в симуляторе на входе схемы фонокорректора поставить цепочку имитирующую сигнал с пластинки...

соответсвенно такие результаты...допустимые результаты или нужно подкорректировать что-то?

Смущает завал на НЧ ниже 100 Гц.thumb.JPG.ab786245fd6c42e24282ffff91682c92.JPG.thumb.JPG.34e8b3a75bff338d7843c7bab05569b2.JPG.thumb.JPG.9f8e82de27f78b3b62b03674acb1d3f4.JPG

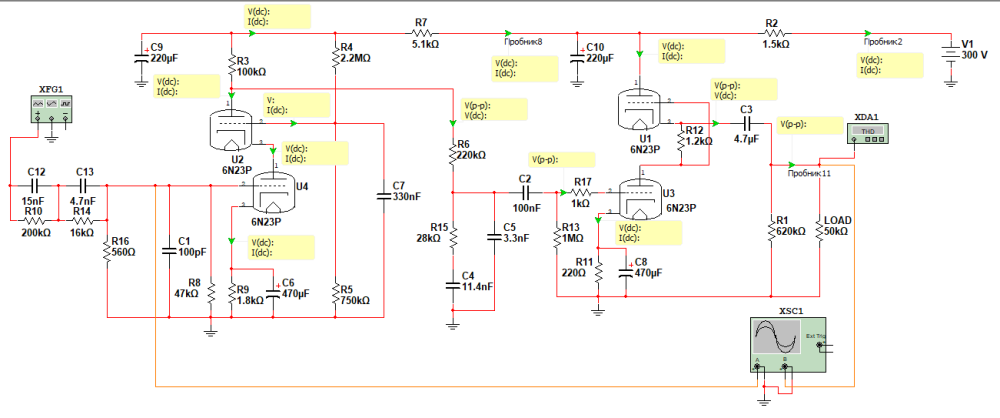

Поднять с4 до 11,4nf (0,0114 мкф) , R6 -  до 220к  , с5 - 3300пф.   С2  -  до 0,1мкф и R13 - до 1 мом . Погонять на любимом симуляторе.

Posted
15 минут назад, Михаил SM сказал:

Поднять с4 до 11,4nf (0,0114 мкф) , R6 -  до 220к  , с5 - 3300пф.   С2  -  до 0,1мкф и R13 - до 1 мом . Погонять на любимом симуляторе.

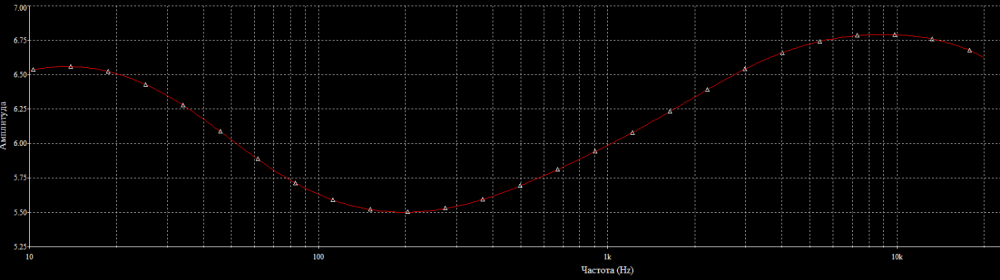

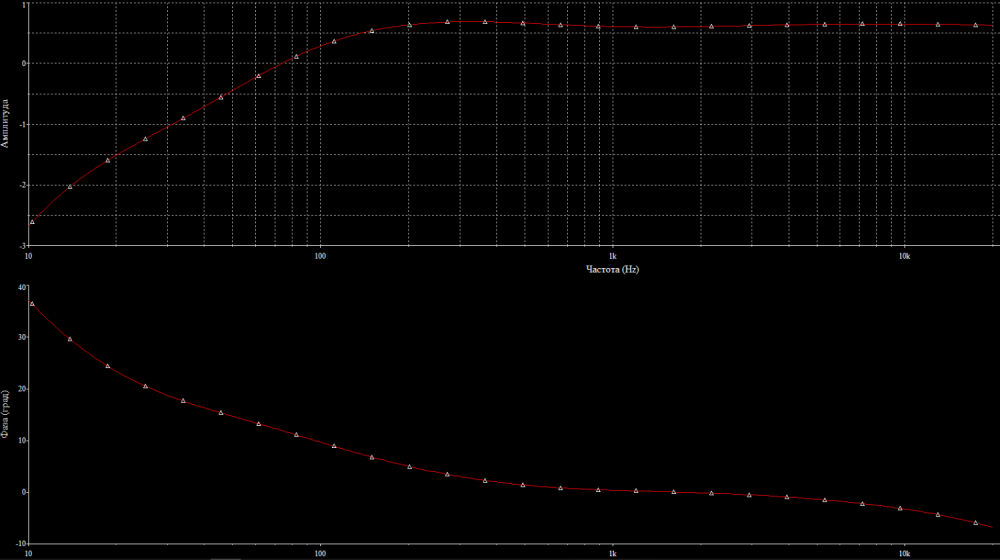

по вашим номиналам так получается...

  • Thanks (+1) 1
Posted

тут либо цепь симуляции входная неточная либо, либо схему основную корректировать нужно... хотя неравномерность общая 1 дБ...не так уж и криво...

Posted

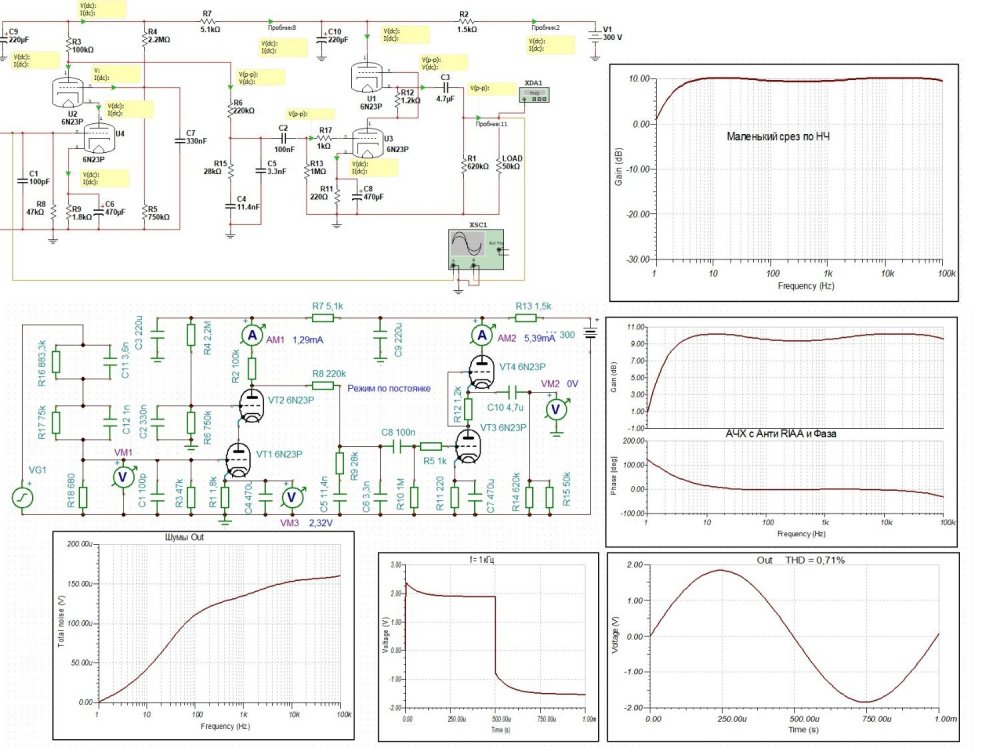

С номиналами коррекции фонокорректора как на верхней схеме «Прибой-Каскод/SRPP» есть маленький провал на АЧХ с Анти RIAA от 100 Гц до 1 кГц и маленький срез (завал) по НЧ — 10 dB. При in 3mV, Out THD=0,7%. Шумы на графике великоваты из-за большого катодного резистора в каскоде, шунтированным большим номиналом С 470 мк из-за которого и получается маленький спад на НЧ.

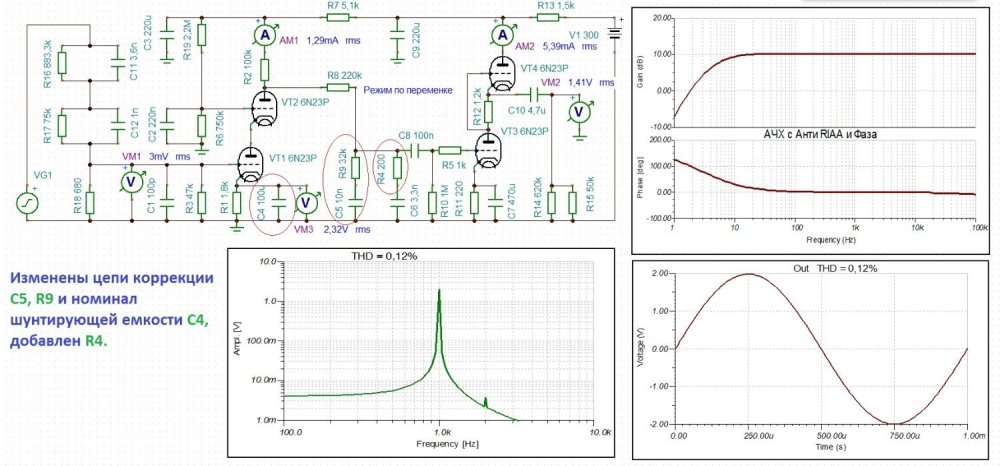

На нижней схеме добавил резистор 200 Ом, изменил цепи коррекции (в кружочках) и уменьшил шунтирующий катодный конденсатор для увеличения среза на НЧ.

На графиках при новых цепях коррекции при in 3nV, АЧХ с Анти RIAA, фаза, спектр, THD=0,12%.

11 AP_FK_Priboy Cascode_SRPP.jpg

22 AP_FK_Priboy Cascode_SRPP.jpg

Posted

Просто теоретический вопрос. На частоте Х, анти риа имеет горб а риа провал, результирующая будет по центру, ровненькая. Зачем дополнительная погрешность? Риа не хватает для оценки?

  • Like (+1) 1
Posted
3 часа назад, May сказал:

С номиналами коррекции фонокорректора как на верхней схеме «Прибой-Каскод/SRPP» есть маленький провал на АЧХ с Анти RIAA от 100 Гц до 1 кГц и маленький срез (завал) по НЧ — 10 dB. При in 3mV, Out THD=0,7%. Шумы на графике великоваты из-за большого катодного резистора в каскоде, шунтированным большим номиналом С 470 мк из-за которого и получается маленький спад на НЧ.

На нижней схеме добавил резистор 200 Ом, изменил цепи коррекции (в кружочках) и уменьшил шунтирующий катодный конденсатор для увеличения среза на НЧ.

На графиках при новых цепях коррекции при in 3nV, АЧХ с Анти RIAA, фаза, спектр, THD=0,12%.

11 AP_FK_Priboy Cascode_SRPP.jpg

22 AP_FK_Priboy Cascode_SRPP.jpg

Цепочка анти RIAS на входе у вас отличается от моей... Я посмотрел эту цепочку на разных сайтах... Даже тут на портале у каждого своя... И с каждой получается свой результат разный... Короче нужно детально сесть самому и в excel все посчитать и сравнить с эталонными вах... На глаз оно конечно все похоже ... А при точном сравнении кривизна вылазит... Специально посмотрю схемы которые тут на портале хвалят...

Posted
5 часов назад, Климентий сказал:

Цепочка анти RIAS на входе у вас отличается от моей... Я посмотрел эту цепочку на разных сайтах... Даже тут на портале у каждого своя... И с каждой получается свой результат разный...

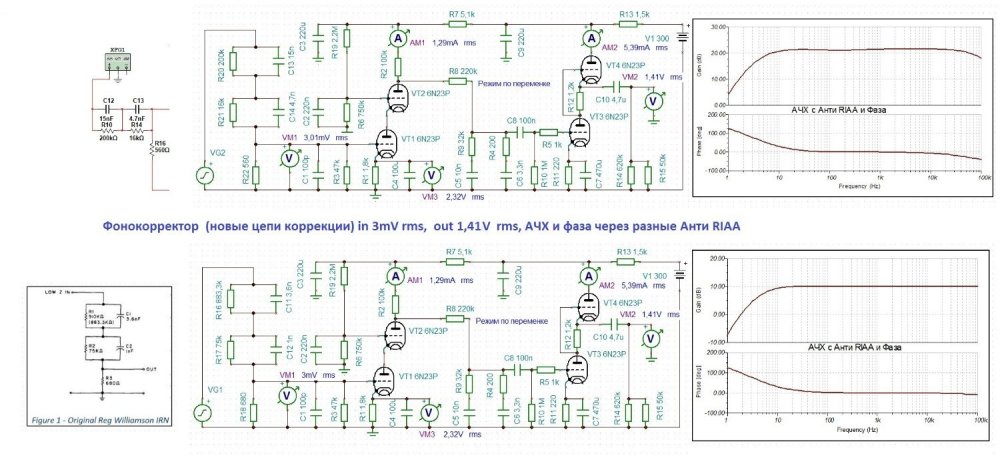

Две одинаковые схемы фонокорректора (новые цепи коррекции) in 3mV rms, out 1,41V rms, АЧХ и фаза через разные Анти RIAA. У меня используется Анти RIAA -Original Req Williamson IRN.





33 AP_FK_Priboy Cascode_SRPP.jpg

  • Like (+1) 1
Posted
13 минут назад, May сказал:

Две одинаковые схемы фонокорректора (новые цепи коррекции) in 3mV rms, out 1,41V rms, АЧХ и фаза через разные Анти RIAA. У меня используется Анти RIAA -Original Req Williamson IRN.



33 AP_FK_Priboy Cascode_SRPP.jpg

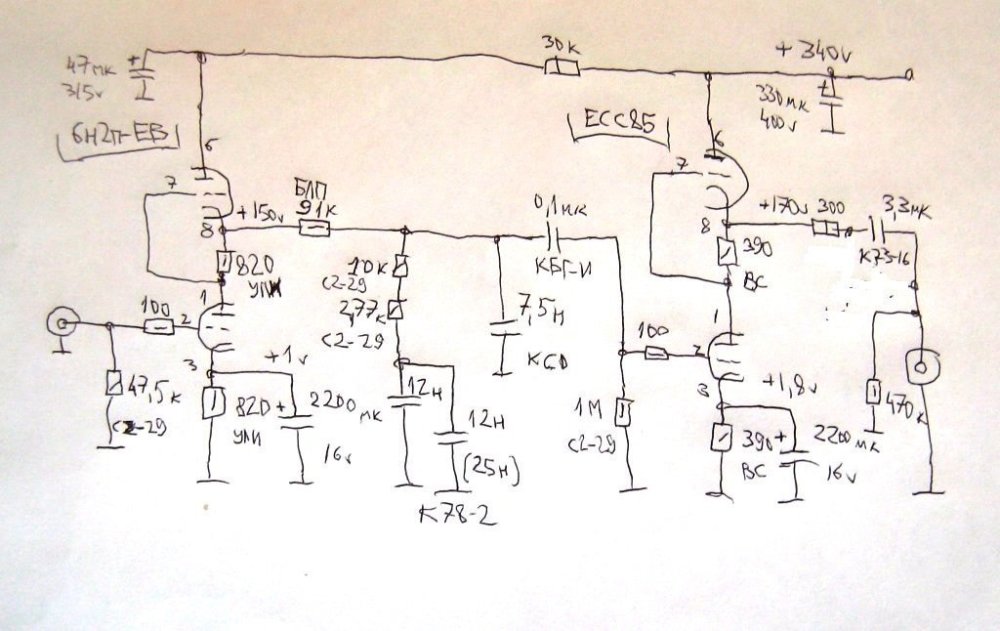

Извините, а можно вас попросить такой вариант схемы проверить в вашем симуляторе с вашей цепью кнти RIAS? Только R3 36ком

62624(5-1).thumb.JPG.a4480c55f379d59ce4c9ab9b7c01926d.jpeg.7c57513dc93fd95566bc1b2fba140d0f.jpeg

Я конечно у себя тоже проверю, но интересно все же сравнить в разных симуляторах...

Posted

Все таки как-то примерно АЧХ этой схемы выравнивается... но на НЧ большой завал... не пойму чем его выправить... хотя бы чуть чуть влево сместить... :-(
