Фонокорректор Прибой и пути его модернизации

Климентий

By Климентий
in Analog

 Share

Recommended Posts

  • Replies 502
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Всем доброго здоровья! Тут спрашивали, в чем сермяжная правда установки конденсаторов RIAA-коррекции под поляризующее напряжение. Смысл - в устранении нежелательных эффектов, связанных с изменением

GaLeX
GaLeX

Ответ на этот вопрос был дан еще в позапрошлом веке: "Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом,

Stan Marsh
Stan Marsh

Не мной подмечена закономерность: стоит кому-то похвалиться чем-то самостоятельно сделанным, как сразу доброжелатели ему наперебой начинают объяснять, что всё совсем не так, что его восторги напрасны,

Posted Images

Климентий Local

Климентий

Posted
  • Author
Posted
8 часов назад, GaLeX сказал:

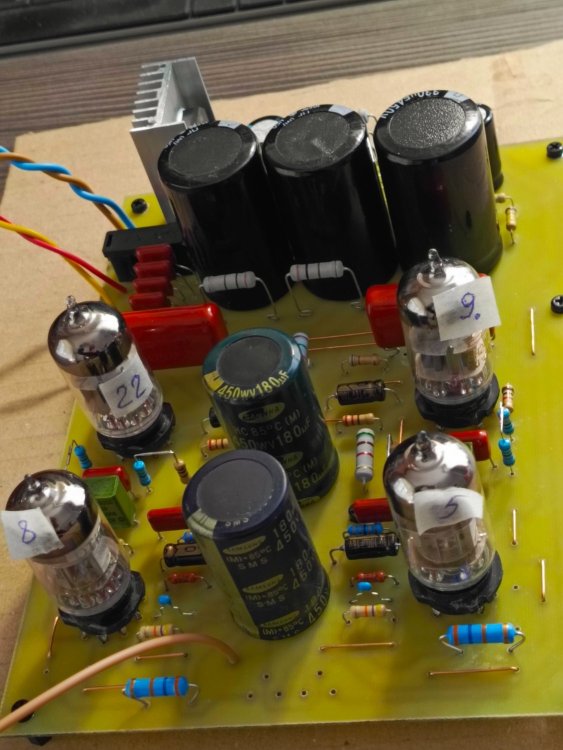

По ВАХ: лампы № 5 и 6 в утиль (что-то не так с сеточными токами у них, это подозрительно), остальные годные.

Да, вы правы видимо. Тк в процессе измерений импульсный блок питания сеточного смещения характериографа на лампах 5 и 6 издавал странные звуки... Пытался пищать, шипеть... Импульсник смещения dc-dc слаботочный и на этих лампах слышно было сильно напрягался...

BAA Master

BAA

Posted
Posted

Ээээээ... кислотой?
https://patents.su/2-1781329-sposob-podgotovki-poverkhnosti-kovara-pered-galvanicheskim-nikelirovaniem.html
и попроще
https://rep.bntu.by/bitstream/handle/data/109540/284-285.pdf?sequence=1&isAllowed=y


Для тонкой очистки никеля, вольфрама, ковара используют смеси муравьиной кислоты, воды и перекиси водорода, взятых в следующих количествах (объемные доли): 45, 45, 10; 10, 45, 45; 5, 35, 60. Травление ковара можно вести при 60—909 С в растворе следующего состава (объемные доли): 40 НС1, 20 H2S04, 40 Н20. Для осветления поверхности ковара его погружают на несколько секунд, в смесь, содержащую (объемные доли) 50 H2S04, 50 ΗΝ03. Сплавы ковар, инвар, суперинвар можно травить в концентрированной НС1 с добавкой 40—50 г/л уротропина или в смеси соляной, серной кислот и воды, взятых в объемном отношении

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
В 31.05.2024 в 11:33, юрий робертович сказал:

Мне 6н14п и есс84 отлично, 6н24п так себе, на любителя.

Посоветуйте как в схеме каскод заменить на триод или пентод для получения на выходе устройства имелитуды до 2в максимум при входном 5мВ.

Климентий Local

Климентий

Posted
  • Author
Posted

Или в целом схему на двух лампах на канал чтоб выход был под 2 вольта. Чтоб под современную аппаратуру подходил. Хорошую схему адаптирую под печатную плату... Платой поделюсь с общественностью...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Климентий сказал:

каскод заменить на триод или пентод

Зачем? Каскод - подходящее решение для входного каскада. Если он кому-то не нравится, то это проблемы не каскода.

  • Like (+1) 3
Климентий Local

Климентий

Posted
  • Author
Posted
16 минут назад, юрий робертович сказал:

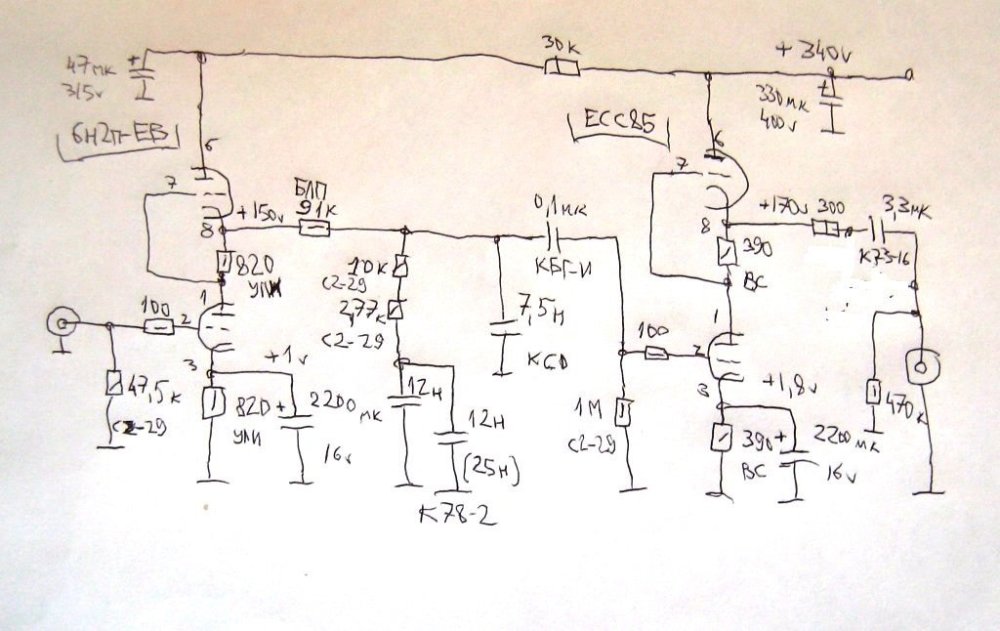

Уже показывал, српп 6н2п-ев и српп есс85

Так там выход 1вольт... Мне нужно 1,5-2вольта... Ту схему вашу я видел, и даже в симуляторе проверил ее работу... Отличные характеристики у нее...

Климентий Local

Климентий

Posted
  • Author
Posted
1 минуту назад, Stan Marsh сказал:

Зачем? Каскод - подходящее решение для входного каскада. Если он кому-то не нравится, то это проблемы не каскода.

Често я сам каскод не применял раньше, поэтому понятия не имею как оно звучит... Но некоторые упорно каскод ругают... Поэтому вкрадывается тень сомнения... :-)

Илья Александрович Proficient

Илья Александрович

Posted
Posted
7 часов назад, Климентий сказал:

Коллеги, вся партия купленны ламп 6н24п имеет почерневшие ноги.. Явные окислы... Кто чем чистит? Безопасно для ламп...

латунной щеткой чищу, не обязательно именно эта конечно, там полно их на озоне и по разной цене, просто в магазина строительно-хозяйственных эти щетки тоже встречаются

https://www.ozon.ru/product/shchetka-latunnaya-dlya-berezhnoy-chistki-mednyh-monet-1119012554/?asb=XHCQB0buFVOMoPw3UqyPxcc3YkazaaarRc4XwVRdz%2Bg%3D&asb2=ON9MakCeaoJVG3nFmN5Iy431IPa5okgDwG7ZmOMIULzB7dElwvoCZFKiApwgkZuP4v9czOP3elqbGsYm2ntrdw&avtc=1&avte=4&avts=1717314077&keywords=латунная+щетка

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
9 минут назад, юрий робертович сказал:

не катит

Катит, да ещё как.



17 минут назад, Климентий сказал:

некоторые упорно каскод ругают

Это их проблемы.

Вот далеко не самый плохой ФК с каскодом:




  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted
3 минуты назад, юрий робертович сказал:

Или АБ, остальное не катит


Юний Робертович, вы бы хоть раз по-человечески объяснили , чем одно хуже другого или лучше... А то у вас только плохо и все... А почему непонятно...

alss Local

alss

Posted
Posted
1 час назад, Климентий сказал:

для получения на выходе устройства имелитуды до 2в максимум при входном 5мВ.

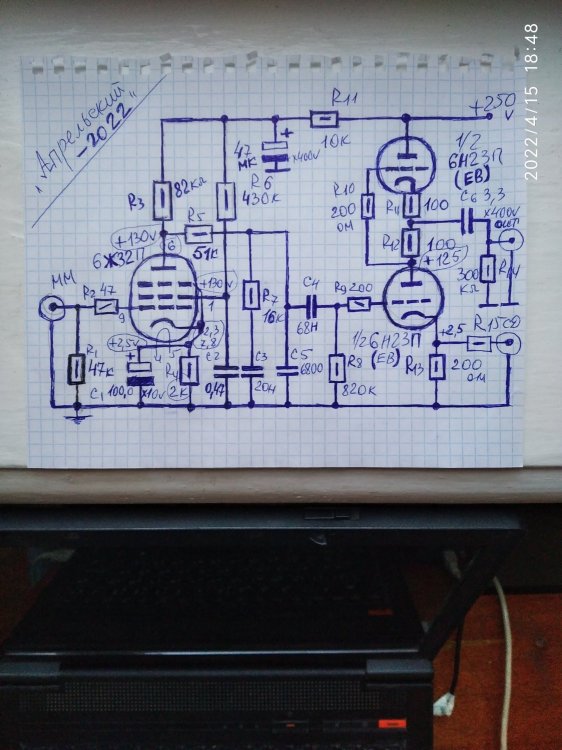

Коэффициент передачи фонокорректора 400 на частоте 1 кГц легко получается на одной лампе в канале и это не 6Ф12П. Это 6Р4П. Или ее импортный аналог PFL200 (ток накала 300 мА). Схема давно опубликована, приведу ее и здесь (автор я, имею право)



  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

Причём, эти проблемы всегда были и в приснопамятном Темп-209 (если память не подводит) с этой самой чудо-лампой

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

В Темпе, вроде, ещё и тиратрон был. Или в каком-то другом неунифицированном телевизоре.



28 минут назад, Xрюн222 сказал:

если память не подводит

Не подводит.


  • Like (+1) 1
