Recommended Posts

Posted
2 часа назад, Комелев Константин сказал:

У того же Хрюна из другого проэкта. Подобрать номиналы и крутить  как хочешь, а при достижении удифильсмкой филичиты глянуть, а скока там взвесилось в граммах.


Вы не услышите ничего, ну разве что на землю катод посадите.

56 минут назад, Xрюн222 сказал:

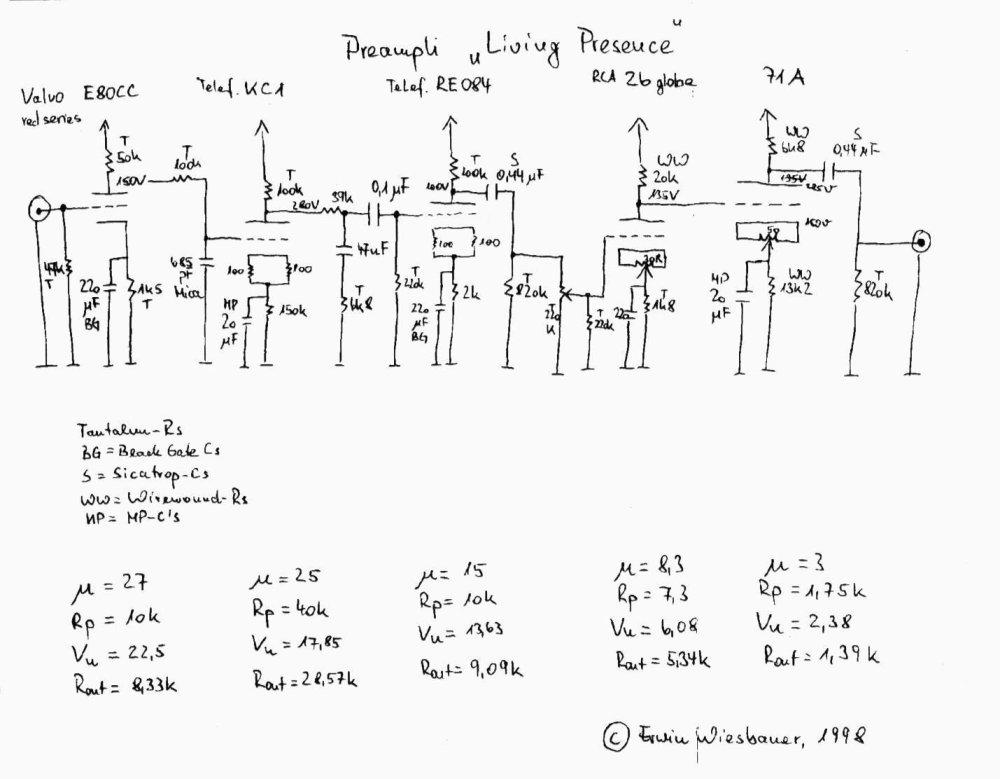

Эксклюзивная и практически недоступная информация. Схема - прототип от ненашего автора, повторялась когда то практически 1в1, с крайне незначительными ситуационными правками. В частности, "для себя"  во входном каскаде катод был сделан "глухозаземленным". Интересно, кстати, почему у него одни конденсаторы под поляризующим напряжением, а другие нет? Нет ли разгадки прямо на картинке...


А помните, Никита Сергеевич, тогда, давно, на старом АП с вами обсуждали? Тоже никто не понял, о чём мы говорили и не поддержали разговор.

И да, опять Правильные номиналы в катодах всех ламп, правильное питание и всё остальное!

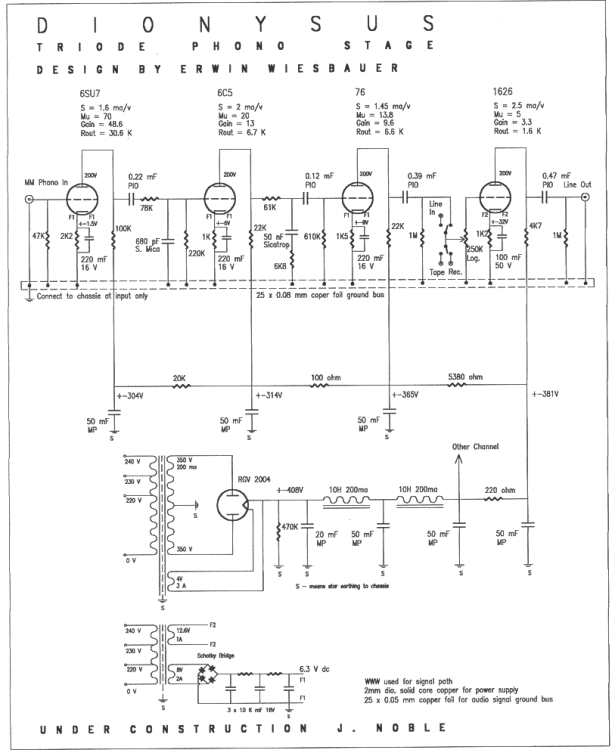

Первая лампа - полный 6SL7 аналог! Обращаем внимание и на грауд бус - на землю, на земляную шину то есть.

Рекомендуется к повторению, тем более, что это готовое изделие, Пред с Корректором!

Всё изделие абсолютную фазу не переворачивает, что очень хорошо, но если только пред один включён, то он как раз и переворачивает.

Posted

В любом случае, 1в1 повторить затруднительно, с учётом замены ламп, надо будет чуток там сям перекроить.

  • Thanks (+1) 1
Posted
20 минут назад, Xрюн222 сказал:

В любом случае, 1в1 повторить затруднительно, с учётом замены ламп, надо будет чуток там сям перекроить.

Ничего не надо переделывать, 1 : 1 нет проблем повторить, первые две лампы полные аналоги наших есть, перетыком, остальные лампы легко находятся!

НО! Есть вопрос к регулятору громкости (Волюм), надо переделывать, в нижних положениях будет плохо, мало будет кОм, ведь так, Никита Сергеевич?

Имеет переключатель тэйп монитор и селектор!

Posted
1 час назад, Xрюн222 сказал:

 Интересно, кстати, почему у него одни конденсаторы под поляризующим напряжением, а другие нет? Нет ли разгадки прямо на картинке...



"... Слюда коварна, лучше не рисковать...." - ?

Posted
32 минуты назад, Ollleg сказал:

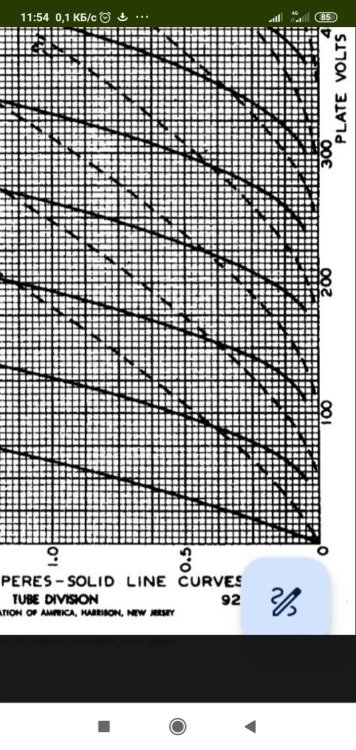

Ну по всем лампам (*аналоги если) по ВАХам (от Берга) построить  графики  недолго, кому приспичит, сделают - другие будут гадать, почему что то не сходится...

Никита Сергеевич, Вы повторяли, Вам и советы давать, не мне конечно же.

Никита Сергеевич не повторял 1 в 1, а с поправками, серьёзными, на мой взгляд.

44 минуты назад, Ollleg сказал:

Если будут применять по входу наши 6Н9С *Аналог :

6Н9С 2.2 КОМ.png

А сейчас вставляем сюда 680 ом и всёё, недельных мучений как ни бывало:smile-59:!

Posted

Самый первый клон как раз был практически 1в1 ,вплоть до 6su7, кроме включения и номинала РГ и коммутации. И с заменой 1626 были некоторые пляски с бубном, но уже при "файн тюнинге", или  "тубероллинге", скажем так, хотя изначально их и поставили.

Posted
15 минут назад, Xрюн222 сказал:

Самый первый клон как раз был практически 1в1 ,вплоть до 6su7, кроме включения и номинала РГ и коммутации. И с заменой 1626 были некоторые пляски с бубном, но уже при "файн тюнинге", или  "тубероллинге", скажем так, хотя изначально их и поставили.

Но был вариант "для себя" с "глухозаземлённым" катодом первой лампы.

А я бы наоборот "наподдал" по Сакуме максимально, для улучшения перегрузочной способности, для использования "мощных" головок и трансов МС, что и было сделано в моих корректорах!

Да, выходной каскад (Пред), тут не рассматривается, он как бы не по теме, если строго подходить.

Posted

Ну  куда тут наподдавать больше чем 1,5 в смещения? Было такое всех вариантах. Хотя, строго говоря, и 0,8 более чем. Но на совсем всякий немыслимый случай пусть будет 1,5.

Posted
5 часов назад, Xрюн222 сказал:

Эксклюзивная и практически недоступная информация. Схема - прототип от ненашего автора, повторялась когда то практически 1в1, с крайне незначительными ситуационными правками. В частности, "для себя"  во входном каскаде катод был сделан "глухозаземленным". Интересно, кстати, почему у него одни конденсаторы под поляризующим напряжением, а другие нет? Нет ли разгадки прямо на картинке...


Одна из версий озвученных -свойства диэлектрика корректир. конденсатора , но эта же емкость параллелится и с входной емкостью последующей лампы .

В основном все ставят после горизонтального резистора и конденсатора .До конденсатора реже , но субъективно более точный и конкретный звук (условно , конечно) я делал сравнения , выиграл конденсатор по ВЧ (но в сосред. коррекции) до переходного конденсатора (Rгориз. сразу после анода вх. лампы).

Не всем просто нравится (и такое бывает ) точный звук. Поэтому место тендорное -кому что , имхо.

Posted

Меня так и подмывает подарить вакуумный кондер (с трехлитровую банку) с условием непременного использования в корректоре.

  • Like (+1) 1
Posted
5 минут назад, BAA сказал:

Меня так и подмывает подарить вакуумный кондер (с трехлитровую банку) с условием непременного использования в корректоре.

Воздушные, во всяком случае, применяются. Успешно.

  • Like (+1) 2
Posted
2 minutes ago, Xрюн222 said:

Воздушные, во всяком случае, применяются. Успешно.

Этот на 15 кВ, наверно воздушник на 15 кВ тоже будет хорош. Но нету, вот и не предлагаю.
Кстати емкость от влажности не меняется?

Posted
7 часов назад, Xрюн222 сказал:

Воздушные, во всяком случае, применяются. Успешно.

Удобно , часто применяю советские КПЕ от VEF -12 и прочих -от и до 550пф на секцию , как подстроечные к основным конденсаторам коррекции по ВЧ , к примеру аудионотовская цепь (8н2- 39к , 2800пф)  , 2500пф + возд. 550пф  (от 2н5 до 3н05).

По отстройке цепью антириаа можно точно знать основные точки настроек . Такая феня применялась в корректорах ЕМТ , от 0мкс до 90 .

Простенький( но и воздушная подстройка вх. емкости по входу: в плюс от 0 до 300пф )  и не очень ...

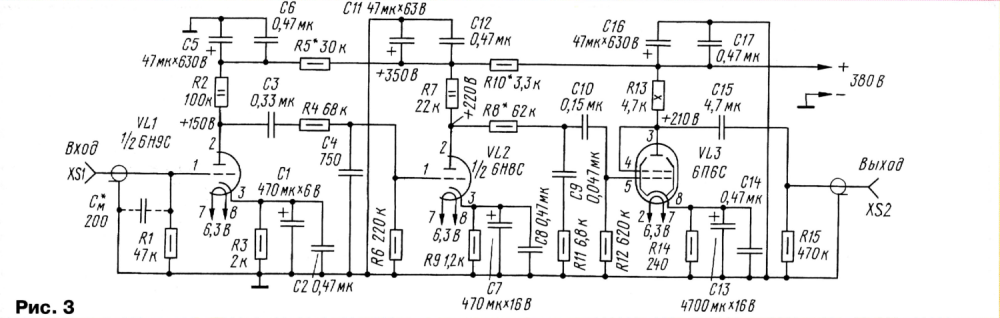

р.с. Топикстартеру в корректоре по схеме Радио , емкость 750пф если заменить на воздух (0...1000пф ) -сдвоенные секции по 495пф ) - грубо говоря , мало не покажется . Фона нет - статор на земле , ротору - "" фиолетово"" , он почти весь в статоре .

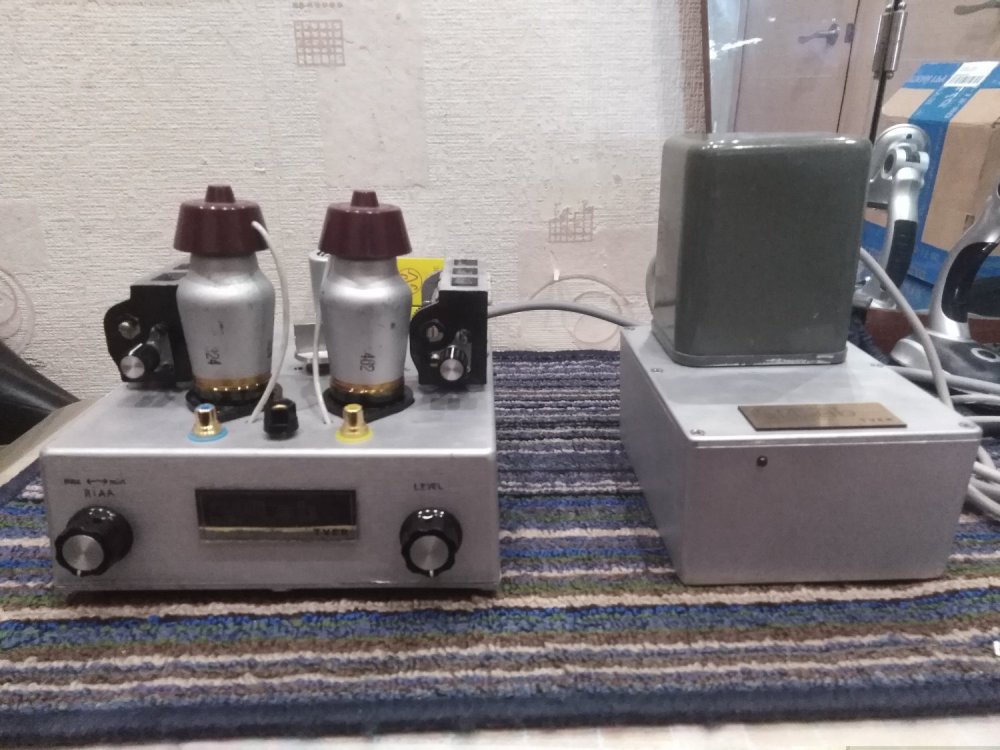

h0c1zu0_BVMкорри бп 3.jpg

mATiIcGrS3kкоректор 1.jpg

  • Like (+1) 6
Posted

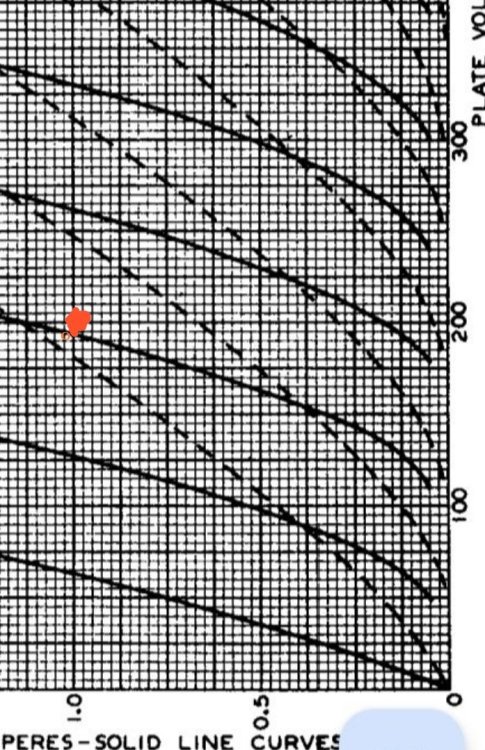

Во всяком случае, рабочая точка порядка 1 ма при порядка 200 в на аноде и порядка 2 в смещения существует в рамках типовых ВАХ.


  • Like (+1) 1
Posted
20 минут назад, Ollleg сказал:

Специально?

Не вникая в конкретный пример (неохота), отметим, что ещё до "Коневодства" журнал Радио славился ошибками и опечатками, да так, что половина читателей свято верила в заговор.



  • Like (+1) 1
  • Smile 1
Posted
1 час назад, Ollleg сказал:

Никита Сергеевич, может последнюю схему отдельной темой сделать? Или она всё же является неразрывным приложением к обсуждаемой схеме из радио? Вы как считаете?

На усмотрение, можно, скажем, в "схемы корректоров" выкинуть, там всё равно никто ничего не смотрит и не обсуждает... Даже могу ещё одну другую такую же от того же автора добавить. С тем же успехом...



58 минут назад, Stan Marsh сказал:

Не вникая в конкретный пример(неохота), отметим, что ещё до "Коневодства" журнал Радио славился ошибками и опечатками, да так, что половина читателей свято верила в заговор.

Например, в Радио за 1938 год публиковалась конструкция УНЧ на лампах 2а3, выпущены которые были в СССР лишь 12 лет спустя :shock:.

Posted
52 минуты назад, S.Laptev сказал:



76 лампа на выходе корректора, это продолжение давней серии, уходящей в 30-е годы, 56, затем 37, 27, ещё прямонакальная, они близки к нашим 6С5,  к половинке 6Н8С, но считается, что последовательное применение их друг за дружкой нежелательно (Дж.Эсмилла, например), да и 76 понизкоомней, поэтому можно рассматривать её аналоги, или даже какую нибудь слабенькую прямонакальную лампу, чтобы не нарушать концепцию автора. Имхо.

Posted

76 и 56 это продолжение 27й (37) ламп, 56 по документации шли на прямую замену проблемных 27 ( как написано в журнале от 1933 г - "несомненно, большинству радиолюбителей знакомы проблемы с лампами типов 24 и 27" (С) :)), ну и хорошо вообще - от входа к выходу МЮ ламп уменьшается, это правильно.  Относительно похожая замена из наших - 6г1.
