Сообщения
-

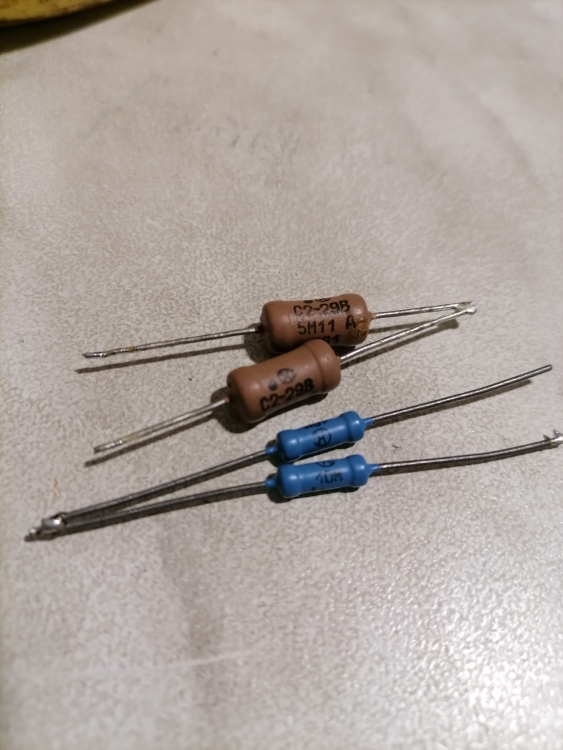

Подскажите, пожалуйста, в чем назначение резисторов по 2 Ом? И почему именно 2, а не 5 или 25? Активное вторички просто увеличивается на эту величину и при сопротивлении, скажем, 2х50 Ом, эти 2 Ом что есть что нет. -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
-
Роман, я бы намотал, руки то помнят, но мне не нужно, а тс пропал. Видно напугали вы его сильно :) Вот на пальцах. провод 0,45 / 1,13 = 0,3982, в квадрат = 0,1586, умнож на 3,5 А/кв мм = 0,5565, умнож на 230 В = 127,7 Вт ПЭТ-155 0,45мм по лаку 0,52мм. Окно 14,3 * 42,9 мм. 14,3 - 1,5(текстол) = 12,8 / 100 * 40(проценты для первички) = 5,12. округ 5мм для первички. 5 / 0,52 = 9,6. округ 9 слоев ширина намотки 42,9 - 3( 2 толщ. текст.) = 39,9. округ 39мм. 39 / 0,52 = 75 вит в слое 75 * 9 = 675 витков первичка ложится ровно. См. выше: "При сечении 28,6*43 со вторички снималось 130 Вт, ток хх 75ма, железо светлое. Транс от кинозала." витков в первичке было 620. У нас немного больше набор, больше витков, как результат ... Как-то так. -
Да ладно вам))) Всё нормально👍 Я же говорю ,намотаете на этом железе такой полный силовик на 120 ватт нагрузки ,ну тогда и обсудим что получилось))) -
Козффициент заполнения окна около 0,5 вам о чём-то говорит?
-
Правильнее УШ(ушириненное)30. Применял УШ30*90 для гитарных выходных, см приложение Можно, в импульсниках встречался. На Али была фольга. В импульсниках к фольге с одной стороны приклеивают самоклеющуюся полиимидную пленку (на Али) и заворачивают с боковых сторон.
-
Ну как намотаете такой, то покажите. С удовольствием почитаю про результаты работы 👍
-
Вот иманна! Вот иманна! (с)мультик При правильной настройке ПИД-а, ошибка будет ноль-повдоль. Да и магниты нынче получше и полегче будут.
-
Да, речь, разумеется, про "внутри устройства", где само по себе тепло, ибо лампы, кенотронное выпрямление и динамик с электромагнитом, тоже не холодным совсем. При наличии соотв.фольги - затея отличная, намотать ей накал. Помнится, ещё в том веке работал с ЛБВ и т.п. игрушками для взрослых, там фокусирующие катушки были намотаны эмалированной фольгой, как ПЭВ, только фольга. -
Тогда можно и накал мотать фольгой - заполнение раза в два вырастет от круглого. Витков 30 можно и потерпеть. Наименьший расчетный перегрев - 30, что, при добавлении 35-40 внутри корпуса, даст 65-75. Лапка точно на сдержит.
-
ШУ30 с керном 30 мм и окном 19х53 при наборе 45 - 140 ВА, 60 - 170 ВА. Э41, 1,35 Тл, 3 А/мм кв. Если учесть на 25% меньшую высоту окна, то получится 115 ВА. Бальян Р.Х., Трансформаторы малой мощности, Судпромгиз, Ленинград, 1961. Стр.281, табл № 45 P.S. ШУ - для трансформаторов наименьшей стоимости. Если вдруг это современная немецкая сталь от электромоторов, то можно поднять индукцию до 1,5 Тл и выжать еще 10%...
-
Рука на пределе на железе или обмотке? Железо по идее должно быть чуть тёплым -
"Не правильно ты, дядя Федор бутерброд ешь" :). Первичка только половину. Вторая половина на вторичные. Толстые провода делятся на несколько тонких. Прокладки только между обмотками. Каждый слой формуется и промазывается разбавленным БФ2/4 с сушкой 150 град (фен). Происходит полимеризация клея (см. ГОСТ). Одна половина анодной делится пополам, между ними вторая половина. Это не серийное изделие, можно попотеть, тем более у чела нет другого сердечника.
-
Надысь довелось перематывать силовой от радио, ровно 90 лет ему, удифилы коротнули вторичку, первичка выжила... Индукция 1,0Тл, плотность тока порядка 3, не гудит, греется строго "как надо", т.е. "рука на пределе". Не исключаю, конечно, что тогдашнее немецкое железо лучше нынешнего китайского, из, опять же, недавнего опыта (отказался при перемотке одного другого изделия от штатного китайского, взял ржавое советское со свалки).
-

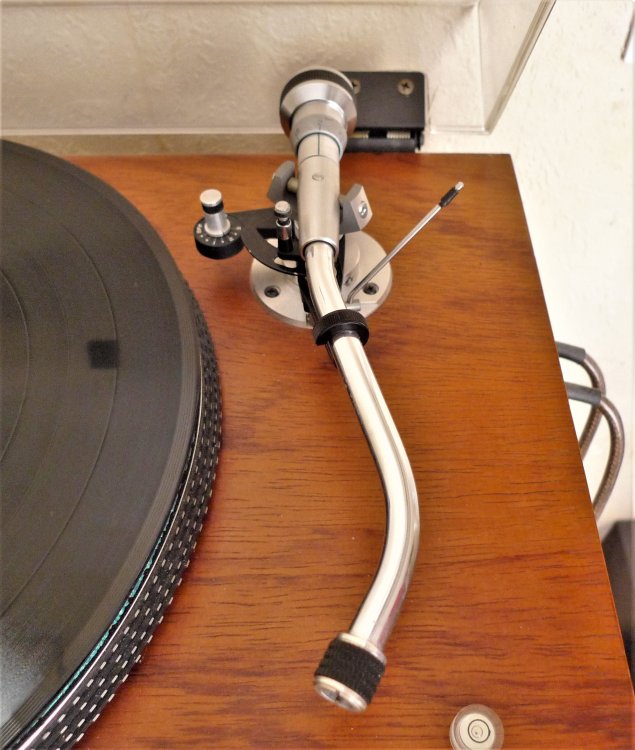

Таки линейный привод в этом деле лучшее решение, безшумный, несложен в изготовлении и прост в управлении, можно обойтись аналоговой системой слежения. Смотрю на работу своего привода Pioneer PL-L5, двигается по 0,5-1 мм и довольно плавно, на кривых пластинках назад не отскакивает. Описание с цветными картинками и рассчеты печатали в журнале Радио.
-
-
