32 minutes ago, Stan Marsh said:

Углублённое изучение проблемы неизбежно приводит к выводу о невозможности её решения.



Everything's impossible until somebody has it done.
В теории все невоможно, пока кто-то это не сделает.
Не помню чьё. Увы.
EDIT
Robert A Heinlein (мышь сперла)

Posted
8 hours ago, Dalex said:

Нам бы старичкам да с переводом.

Это был сакрказм!
Типа до чего можно дойти высасывая сущности из компа.
В подтверждение следующего:
Углублённое изучение проблемы неизбежно приводит к выводу о невозможности её решения.
Не надо, переводов!
Герр Фогель решил бумагу помарать, используя МатКад.
Бывает. Считает до дцатого знака после запятой.
P.S. Не надо копирайт-то выкладывать. Не так ли?

Posted

"Дураки думают одинаково" От г-на Moglia. Старался человек, все лампы с крутизной "собрал". Троллит однака.

Posted

6с17к прикольная лампочка, у неё очень большой ток сетки, примерно 500 мка, и этот ток подмагничивает головку, с другой стороны головка работает в токовом режиме. Я с таким корром помучился в своё время, правда ставил не 6с17к, а 6с45к, у них разброс поменьше.

  • Like (+1) 1
Posted

С одной стороны, наверное ток это не так плохо, улучшает работу контактов по пути следования, если они качественные. С др.стороны, если недостаточно качественные, то вызывает шуршание и пр... С такими лампами ещё и борьба за непревращение корректора в радиоприёмник  "доставляет".

  • Like (+1) 1
Posted

Короче искажения меньше (из моделирования) при 800 Ом в катоде, примерно в 2 раза.
По всем вопросам к GaLeX-у.
Далее спектр анодного первого каскада. Кроме фундаентальной есть 2-я. Остальное ниже погрешности.
з-2к
к-1.5к
ф-0.8к


  • Thanks (+1) 1
Posted
2 часа назад, Ollleg сказал:

На схеме опечатка.

Я вместо 2к построил график с исходными данными по напряжению

и катодный резистор получил 800 Ом.

Михаил считает, что опечатка в напряжении на аноде 6Н9С , а резистор катода должен остаться прежним - 2к.

Можно как то на симуляторе посмотреть режим 6Н9С с двумя вариантами, что бы как то определиться, что в схеме напутали и какой режим верный?

Ну или наиболее подходящий для этого корректора.


Но вот представим (в режиме этой темы) , что я ""начальник серьёзного КБ по проектированию суперкорректоров"" , и поступила ценная информация - от SM , Олега ( две крайних (условно) позиции (800к и 2к) , проффи приехали -таблицу напомнили ( а там , обна - 1,3к...1,5к -почти в середину дискуссии ...) , но и что я должен сделать ?  Дать задание на реальном РАБОЧЕМ МАКЕТЕ отслушать (!!) три версии каскада , и выбрать самый оптимальный - ПО ЗВУКУ !    У меня так , а как иначе - кому то виднее .    Сакума выбрал в свой каскад высокий номинал , но может ув. японец не владел симуляторами ...:fe:

Основная задача - корректор должен звучать или давать минимум искажений ? Понятно  , это рвёт мозг , но изделие создаётся для музыки , а не для графиков.  Японцы в своё время ( в 80-е) на этом знатно обломались , да и сейчас корректоров с искажениями 0,002 % ( и шумами :-82дб более чем , но ценятся почему-то совсем иного представления .

Posted
Just now, Михаил SM said:

но может ув. японец не владел симуляторами

Скорее 2-я гароника делает сигнал благозвучнее.

  • Like (+1) 2
Posted

Вот какой может быть сколь нибудь серьёзный разговор про искажения, гармоники и спектр 6н9с с входным сигналом 3...5 мв? Даже при разных смещениях, даже, пожалуй, с 0 смещения в т.ч., даже при разных резисторах нагрузки и напряжениях питания?... Искажений, то бишь, практически нет, сколько  нибудь заметных, а "звучать",по субъективным мнениям, оно  запросто может заметно по-разному...:dntknw::shock:

Можно переключатель сделать "хорошо - правильно" даже.

  • Like (+1) 1
Posted
17 hours ago, Xрюн222 said:

Искажений, то бишь, практически нет

Если модель адекватна, то 1e-5 или в два раза меньше. Ну а "биения" мозг слышит, хотя в наушниках их нет, свойство такое, у УГМ...

Posted

В отсутствие иного объективного критерия - да, как вариант. Доп. сопутств. вопрос - в каких пределах выбрать анодный ток и на каком основании? Ну, скажем, популярное, как пресловутый красивый самолёт, "жарьте ваши триоды!"(С)...

  • Smile 1
Posted
33 minutes ago, Xрюн222 said:

Доп. сопутств. вопрос - в каких пределах выбрать анодный ток и на каком основании?

Ну со слышащими всё ясно - Сакума(для примера). И как же инженеры деньги зарабатывают а профессора книги пишут. Читаем как делают и почему, включаем голову, вспоминаем, чего же хотелось и вуаля. Главное - определиться с компромиссами.
Стоит посмотреть на передаточную характеристику чего-то с малыми шумами/высокой крутизной и расхочется пользовать. Но там сотни милливольт на аноде/коллекторе/стоке относительно десятков/сотен вольт питания и ничтожные искажения.

  • Smile 1
Posted

Попросим, конечно. Ещё бы понять, как результаты, получаемые для таких случаев в симуляторах, соотнести с субъективно воспринимаемыми оцениваемыми фактическими результатами работы симулируемых "железных" устройств...

  • Like (+1) 2
Posted
4 hours ago, Xрюн222 said:

фактическими результатами работы симулируемых

Это практически никогда не совпадает.
Разброс даже импортных ламп "несколько" процентов.
Вполне хорошо для оценки рабочей точки, Ку, устойчивости.
Если есть работы по оценке адекватности - то укажите.

Posted

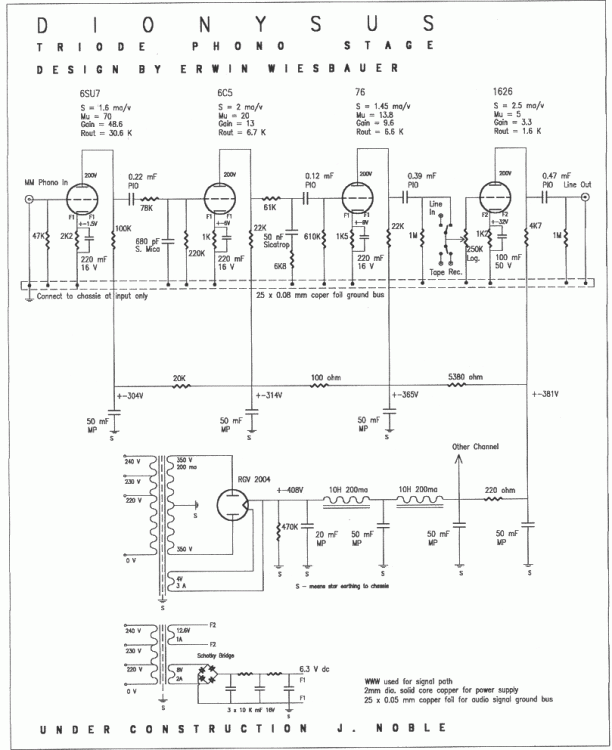

Эксклюзивная и практически недоступная информация. Схема - прототип от ненашего автора, повторялась когда то практически 1в1, с крайне незначительными ситуационными правками. В частности, "для себя"  во входном каскаде катод был сделан "глухозаземленным". Интересно, кстати, почему у него одни конденсаторы под поляризующим напряжением, а другие нет? Нет ли разгадки прямо на картинке...
