Ламповый фонокорректор из журнала Радио

Valinor

By Valinor
in Analog

 Share

Recommended Posts

Андрей63 Local

Андрей63

Posted
Posted
3 часа назад, Xрюн222 сказал:

Проверил сегодня в аналогичных условиях, точнее, в режиме "по Василичу", случайно добытую 6н17б-в, МЭЛЗ, 1963 г. Питание - 200 вольт, резистор нагрузки 150 к, на аноде получилось 70 вольт. Так вот - в таком режиме 6н17б ( по крайней мере мой случайный первый попавшийся экземпляр) ведёт себя в 10раз лучше, показывая входное сопротивление примерно в 10 раз выше. И при входном напряжении сигнала в 100 мВ в т.ч.

Попробуйте уменьшить анодный резистор в два раза ( два в параллель по 150 кОм ), как измениться входное.

  • Replies 334
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Михаил SM
Михаил SM

Удобно , часто применяю советские КПЕ от VEF -12 и прочих -от и до 550пф на секцию , как подстроечные к основным конденсаторам коррекции по ВЧ , к примеру аудионотовская цепь (8н2- 39к , 2800пф)  , 25

Михаил SM
Михаил SM

Помогать иным уже часто бывает поздно.  По существу и без ""коньков"" , которые так раздражают ув. администрацию ( нижайше извиняюсь ) , можно по теме добавить, что корректор с пентодом (каскодом

Xрюн222
Xрюн222

Проверил сегодня в аналогичных условиях, точнее, в режиме "по Василичу", случайно добытую 6н17б-в, МЭЛЗ, 1963 г. Питание - 200 вольт, резистор нагрузки 150 к, на аноде получилось 70 вольт. Так вот - в

Posted Images

Normann Local

Normann

Posted
Posted

 Никита, а есть вахи-то покрупнее на этом участке рабочей прямой? Ток - 0,9мА. На первый взгляд вроде бы ровненько всё и линейно, а вот как зазвучит...? Кто с этой лампочкой хорошо знаком?

гаврилов валентин Proficient

гаврилов валентин

Posted
Posted

Преамп микрофонный  есть у меня  на 6н17б-в . Много лет на студии работает ...чудесно работает , надо сказать .  Пробовал в домашнем хайэнде вместо 6н9с  - тоже хорошо .   В гитарных ставил вместо 6н2п-ев -без проблем . Ну ,анодное не 200 вольт , а повыше (350 примерно)

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted
31 минуту назад, Normann сказал:

 Никита, а есть вахи-то покрупнее на этом участке рабочей прямой? Ток - 0,9мА. На первый взгляд вроде бы ровненько всё и линейно, а вот как зазвучит...? Кто с этой лампочкой хорошо знаком?

Василич, пользователи и поклонники его авторских изделий уж точно хорошо знакомы. Я знаком, но не более, чем "шапочно". Что и как ровненько или не очень на ВАХ  - для входного каскада корректора момент не самый важный, как мы знаем, при 5-10-20 мВ на входе все лампы линейные. Собственно, испробована в рамках ответа на вопрос - можно ли на ММ входе использовать лампу без смещения? А нужно ли?...

  • Like (+1) 2
Комелев Константин Proficient

Комелев Константин

Posted
Posted
16 часов назад, Xрюн222 сказал:

 можно ли на ММ входе использовать лампу без смещения? А нужно ли?...

Ну, если S.Laptev говорит, что разный по величине Rk (уже боюсь писать о нём как о сопротивлении) на звук не влияет, то почему бы и нет.

  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Несомненно, в аудиоживописи важней сочетание типов деталей, чем их номиналы... Ну, разве что корректирующая цепь РИАА заслуживает подбора. И тем не менее.... Делал как то товарищ Корректор Хрюна... Попросил подобрать ему детали в кор.цепочки, помог человеку, подобрал.... Включаем, слушаем - нет басов Точнее есть, но какие то не басовитые совсем... На стенд, анти РИАА, измеряем - АЧХ прям по линейке, сроду такой красоты не было, и что делать? Подбираю другие конденсаторы, других типов, но на том же приборе, так же точно, паяем, измеряем - АЧХ такая же красивая, 1в1...Слушаем...Откуда что взялось?....  Всё на месте, басы какие надо теперь... "Разве можно познать хай энд?" (С, Ю.А.Макаров)

  • Like (+1) 1
  • Thanks (+1) 1
S.Laptev Newbie

S.Laptev

Posted
Posted
3 часа назад, Комелев Константин сказал:

она есть, я её понять не могу. Так будет точнее.

Ещё точнее будет, что это самовнушение, так бывает, вы же изменили режим, она же, разница, должна быть, по идее:smile-59:...

Должна же быть разница, когда сеть на 30-ть %( утрирую немного, как всегда) меняется в течении дня и режимы всех ламп меняются сильно... ....лампы перетыком меняются, с 30-ти процентными разбросами, или эти применяются, 6н17б-в, лампы василича...  .....как она сюда, в эту тему затесалась, кстати и почему.... это уже вопрос!

Комелев Константин Proficient

Комелев Константин

Posted
Posted
23 минуты назад, S.Laptev сказал:

Ещё точнее будет, что это самовнушение,



6н17б-в, лампы василича...  .....как она сюда, в эту тему затесалась, кстати и почему.... это уже вопрос!

1. Естественно самовнушение. Ни Вепринцева, ни Темирканова мл. на прослушку пригласить не могу.

2. ни у кого нет "мешка 6н9с", нет и той, единственной, с подводной лодки. А "лампа Василича" вправду вызывает рак ушей? Много пострадавших?

  • Like (+1) 1
Anatolii Local

Anatolii

Posted
Posted

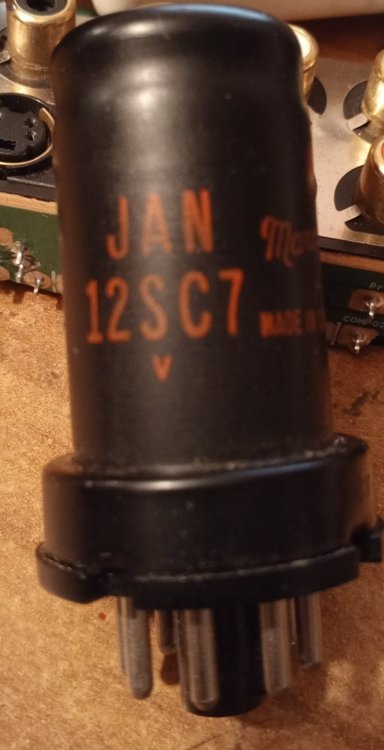

Есть лампы 12SC7  , катод общий , применительно к  схеме в первом сообщении , взамен 6С9П можно применить  как стерео ?


Anatolii Local

Anatolii

Posted
Posted

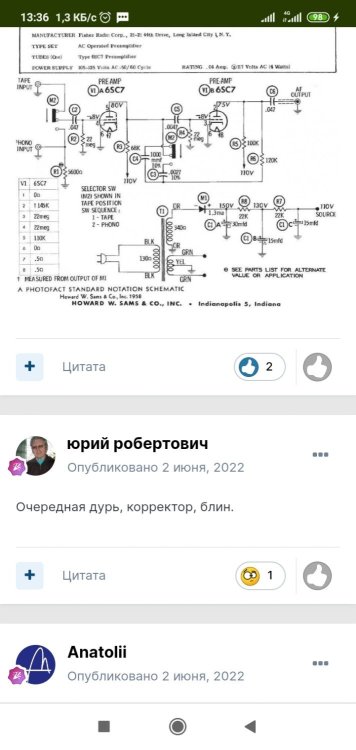

Если кому интересно . Спросил не другом форуме .Геген сказал можно  использовать 12SC

 захотелось корректор сделать 12SC7  - 6ж8 в триоде и 6П6  или что другое или 2А3  если 6V6 попадутся , то их . По моим наблюдениям  , чем более токовые лампы в корректоре , тем сложнее бороться с фоном

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну так давайте заменим в схеме  ТС 6н9с на 12sc7 , "делов-то", ничего по режимам и менять не нужно. Скажем, в ЛС поступил вопрос - можно ли использовать 6г7 и что изменить? Ну а почему бы и нет...

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну почему, 6sc7 + 6ж8 в триоде + "6v6 если попадётся" - совершенно такая же, по сути, песня. Ну а 2а3 или 6с4с вместо неё на выходе - это импровизации на основную тему, никем не запрещённые, никоим образом. Я бы свои варианты мог бы предложить вместо 6п6/6v6, но обычно на эту тему советчиков и так с избытком.... Даже иной раз прям соревнование - кто экзотичнее придумает...

  • 11 months later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

Хотя, вероятно, вполне возможен вариант с триодом от 6ф3/5п на входе и пентодом в триоде - на выходе, на месте 6п6с. Как такое будет по шуму и/или микрофонному эффекту - может показать лишь проба на макете...

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Ollleg сказал:

Но насколько применима 6н8с для входного каскада, не знаю. Пальчики мешать с окталами тоже не есть хорошо, впрочем как и серию 6ж 4,7,8 триодами....

Не очень применима, это известно. Можно попробовать 6н7с...Ее применимость для данных целей пока неизвестна.

Вполне рекомендуется 6ж7/8 в триоде на вход, можно также 6ж32п и аналоги в триоде.

Но при 4 мв не получится 1 в на выходе. Нужно усиление общее 250, х 10 с учетом завала коррекции и умножить на 1,2...1,5 с учетом потерь в коррекции. Итого 3000. Что примерно и имеется в исходном варианте.

С другой стороны, 4 каскада на "тупых" триодах - это весьма НЕплохо!

Goofnm Proficient

Goofnm

Posted
Posted

Если делать с 6н9, то ставить или мэлз или 6SL7 настоящие, или ECC83.
6С4П не знаю, интересно как звучит. Батарейка оптимальное решение.
Их якобы "шум и нелинейность" - пустой трёп.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Для разговоров про звучание батареек, вкус лампочек и цвет конденсаторов есть целый гумраздел. Здесь про это не надо.

Goofnm Proficient

Goofnm

Posted
Posted
17 минут назад, Ollleg сказал:

батарейку убрал и поставил катодный резистор, звук "расслабился" и ушла "напряжённость".

С этим согласен. Характер звука разный. Применение по месту на слух слушателя.
Но, неоднократно было, что первое впечатление или щёлкание А-Б даёт результат,
противоположный долговременному прослушиванию.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
14 минут назад, Stan Marsh сказал:

Для разговоров про звучание батареек, вкус лампочек и цвет конденсаторов есть целый гумраздел. Здесь про это не надо.

Здесь -согласен. Утверждения про "шум и нелинейность" - надо в каком разделе?

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

В одном из моих фонокорректоров неплохо, на моё ухо, звучал первый каскад из схемы А.Бокарёва (светодиод, правда, пришлось подбирать) -1.jpg.af3cc264898337e2ca603cb10e1268e5.jpg

Непосредственную связь я не использовал, второй каскад, по памяти, на 6п14п в триоде. Усиление маловато, но в моём случае хватило.



  • Like (+1) 2
