Recommended Posts

Posted
7 minutes ago, Владимир Перепелкин said:

Из под PCAD4.5 платы делает

Делают в общем из растра, Gerber который. Практически из любого. Есть и и конвертилки. Самое для любителей быстро - микрофрезер плоттерообразный. Для СВЧ незаменим: подтравливания нет.

  • Like (+1) 1
Posted

В транзисторных усилителях земля разделена на сигнальную и силовую, и объединяются эти земли у входного разъема. При невыполнении этих условий получим неустранимый фон и как бонус высокий уровень искажений. Кстати двухполярное питание позволяет просто и элегантно разделить земли. Еще одна особенность транзисторных усилителей - очень большие и резко нелинейные токи в цепях питания. Это также приводит при некорректной топологии платы к высоким искажениям. Причина - формирование силовых контуров большой площади, магнитное поле которых наводит помеху на слаботочные цепи, в том числе через малосигнальную землю. Это тоже приводит к значительным искажениям. Также можно упомянуть бестолковую коррекцию, что встречается в большинстве промышленных и любительских усилителей.  В общем все имеет материальную причины и как следствие вполне материальные способы устранения. А вовсе не эзотерику и прочую чертовщину проповедываемую некоторыми индивидуумами.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

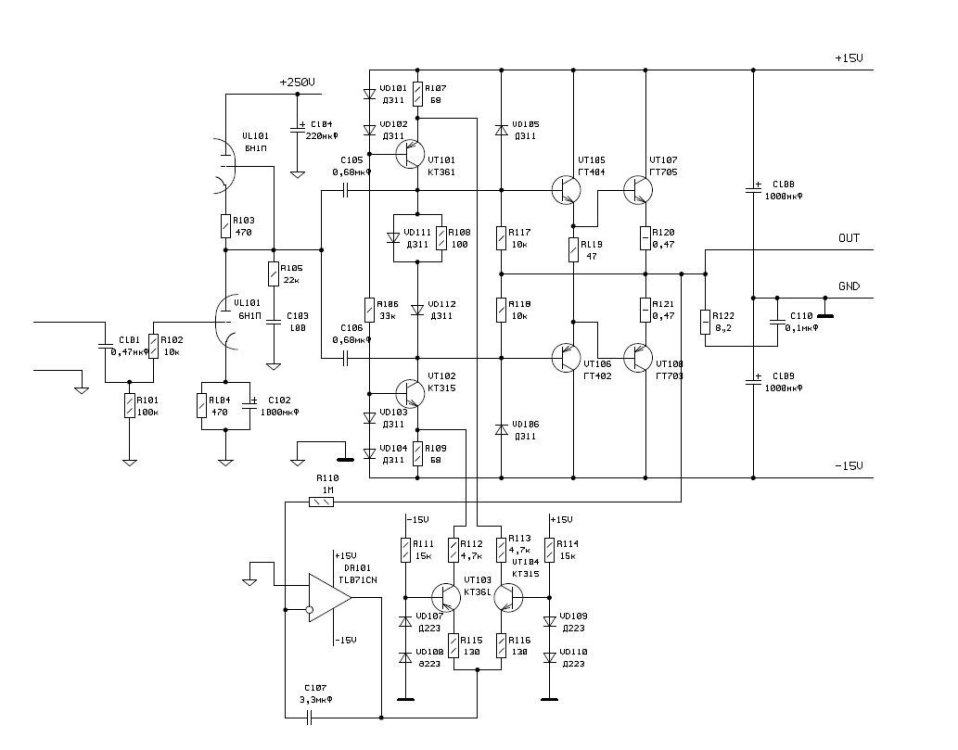

Один из старых проектов. Так сказать три в одном. Использовался в качестве усилителя мощности для гитарного комбика. Думал куда положить в гибридники или в германиевые или гитарные.


При отсутствии ГТ703, ГТ705 выходные транзисторы можно заменить на П213-П215 с изменением схемы выходного каскада на квазикомплементарную.

Posted
В 18.01.2023 в 20:46, Владимир Перепелкин сказал:

Плата и схема.

filin.zip 32.74 \u043a\u0411 · 26 загрузок

Если нужно, могу сформировать заказ для размещения в pselectro.ru

Они делают платы из PCAD4.5

Владимир, на этапе сборки возникла пара вопросов - допустима ли замена МП10Б на МП37Б? И МП14 у меня есть только с индексом "А", поставить его или МП26Б?
И как регулируется "0" на выходе?

Posted
В 18.01.2023 в 20:46, Владимир Перепелкин сказал:

Собрал макет. Работает, но очень странно. Из коробки напряжение на выходе было 0,5В, ток покоя около 130мА, причем только на "отрицательной" стороне (если отсоединить нагрузку - возрастает до 1А), на "положительной" ТП почти нулевой.

Увеличил номинал R120 в ГСТ до 1кОм - это дало снижение постоянки на выходе до 150мВ и ТП до 40мА, но прочие артефакты никуда не делись.

Сегодня попробую ослом посмотреть.

Posted
40 минут назад, Den101 сказал:

Собрал макет. Работает, но очень странно. Из коробки напряжение на выходе было 0,5В, ток покоя около 130мА, причем только на "отрицательной" стороне (если отсоединить нагрузку - возрастает до 1А), на "положительной" ТП почти нулевой.

Увеличил номинал R120 в ГСТ до 1кОм - это дало снижение постоянки на выходе до 150мВ и ТП до 40мА, но прочие артефакты никуда не делись.

Сегодня попробую ослом посмотреть.

Где что то неисправно или ошибка. Я его сам собирал.

Posted
8 часов назад, Владимир Перепелкин сказал:

Где что то неисправно или ошибка. Я его сам собирал.

Заработал! Не знаю, в чём был прикол, но я оставил его на несколько минут для прогрева и он заработал нормально. Мощи хватает - S-30 раскачивает до перегруза. Спасибо за схему.

  • Like (+1) 1
Posted
2 часа назад, Stan Marsh сказал:

Растеклись белкою по древу. Хорошо бы это куда-то тоже перенести. Подальше.

А мои посты и Владимира по делу зачем сюда перенёс из германиевой ветки?

Posted
6 минут назад, Stan Marsh сказал:

Они снова тут.

О, благодарю, теперь начало и конец в одном месте :smile-50:

Posted
34 минуты назад, Den101 сказал:

Заработал! Не знаю, в чём был прикол, но я оставил его на несколько минут для прогрева и он заработал нормально. Мощи хватает - S-30 раскачивает до перегруза. Спасибо за схему.

Den, как звучание? С чем сравнивал? А то здесь много неверующих в методики, которые я предлагаю.

Posted
14 минут назад, Владимир Перепелкин сказал:

Den, как звучание? С чем сравнивал? А то здесь много неверующих в методики, которые я предлагаю.

Эх, если бы Ден являлся ещё той силой, в слова которой все уверуют......:smile-15:

  • Hmm... (-1) 1
Posted
27 минут назад, Владимир Перепелкин сказал:

Den, как звучание? С чем сравнивал? А то здесь много неверующих в методики, которые я предлагаю.

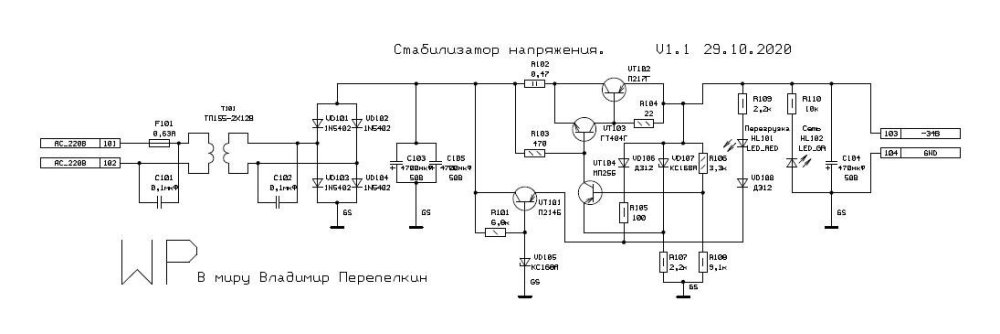

На первый слух неплохое, фона нет, явных искажений тоже. Основная отслушка ещё впереди. Сейчас следующим этапом хочу стабилизатор питания собрать.

  • Like (+1) 3
Posted
16 минут назад, Ollleg сказал:

Эх, если бы Ден являлся ещё той силой, в слова которой все уверуют......:smile-15:

Могу тест на ютуб залить, погодя.

Posted
7 часов назад, Den101 сказал:

Могу тест на ютуб залить, погодя.

:smile-29:

Самое оно, что бы всё испортить.

Сам знаешь, какой звук на ютубе.
