Путь праведника труден, ибо препятствуют ему...

В СССР доля радиолюбителя была нелегка: и деталей не было, и квест от жРадио и МРБ приходилось преодолевать.

  • Hmm... (-1) 1
Posted
50 минут назад, Xрюн222 сказал:

домотался бы до R48 1,5М (?!) в сетке л7 как антипаразитник...

Я туда не дошел :)

Скорее всего там тоже перепутаны номиналы R48 и R41 - ибо 3300пф разделительный с96 а после него R41 120 ом и опять C97 3300пФ в землю, это жесть..



50 минут назад, Xрюн222 сказал:

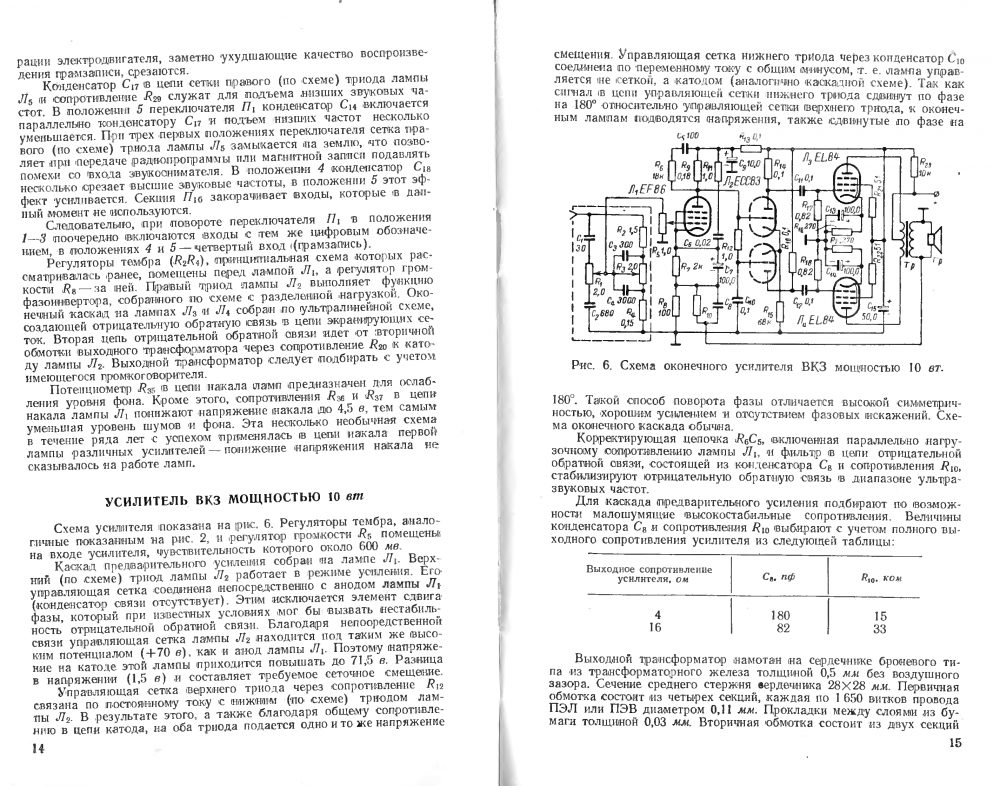

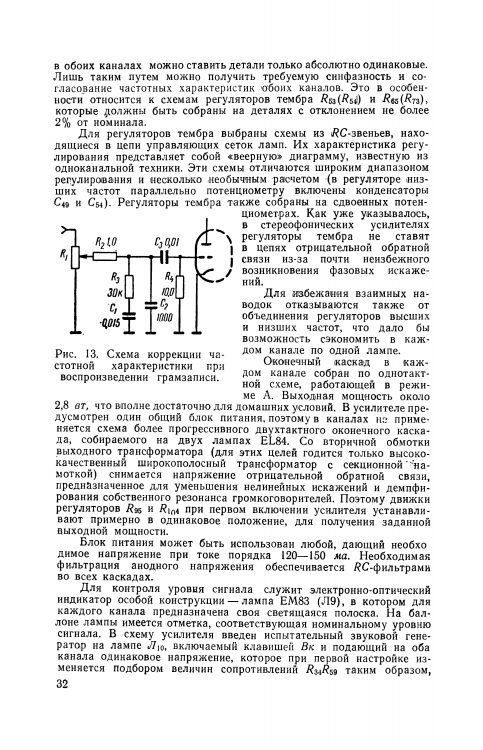

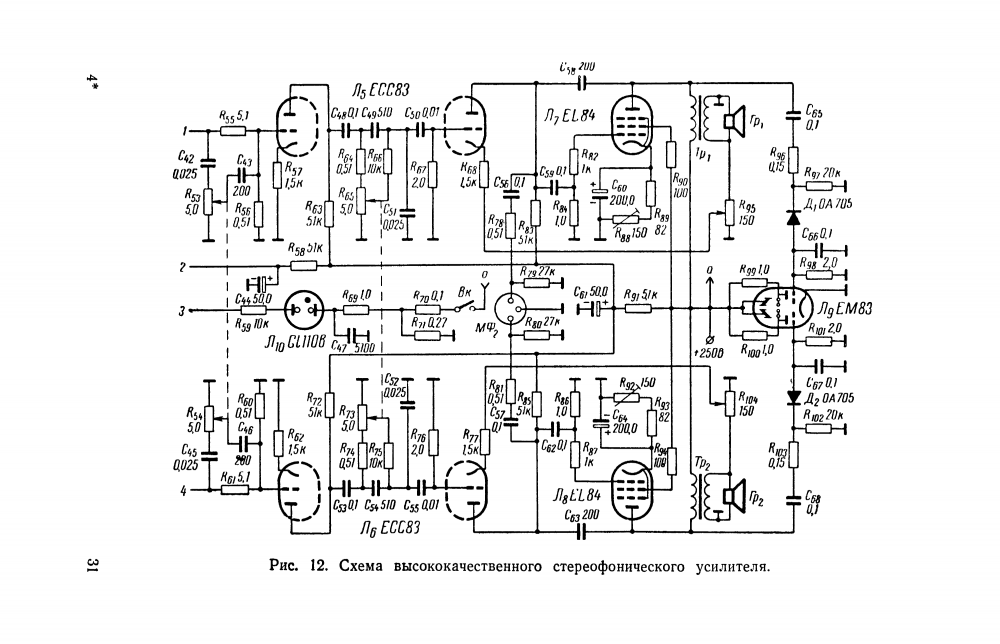

Схема из справочника Левина.

Это не гарантирует отсутствие косяков.

В свое время, товарисчь Шило В.Л, поставил в 80-х раком многих радиолюбителей СССР в своем справочнике "Популярные цифровые микросхемы" (где-то он у меня дома есть, могу сфоткать), как минимум двумя вещами - перепутанными выходами у 155ТМ2, и неправильным описанием ключей КТ3 (ибо драл описание не с того, с чего содрали КТ3 а с чуть другой, похожей микросхемы, у которой таки да, входы закорачивались на землю, а у КТ3 - нет).

Posted

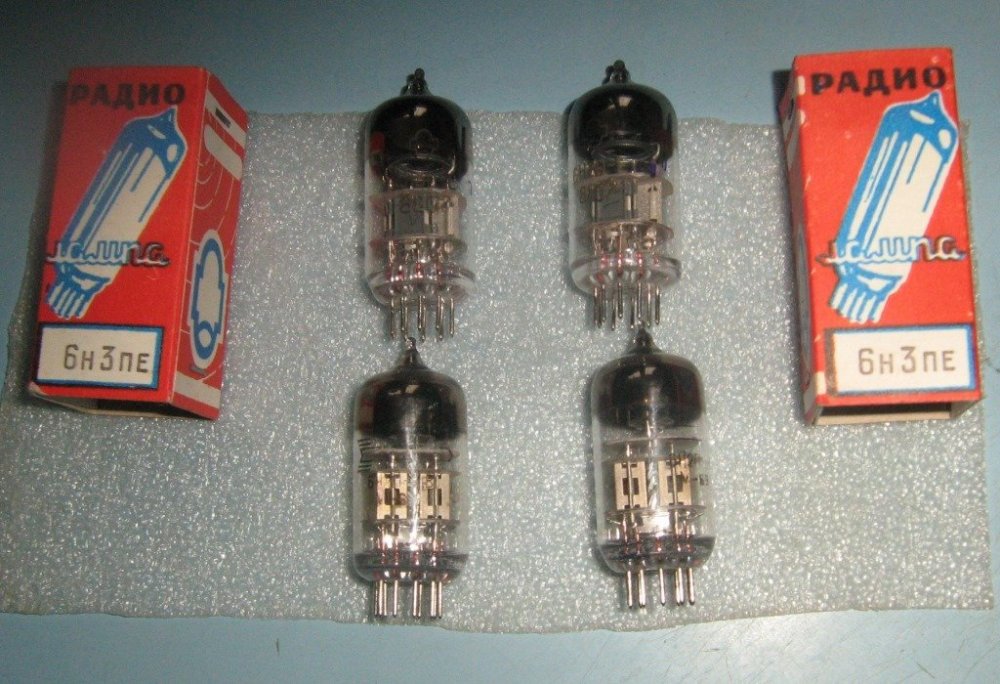

В схеме дедушки Гендина нету дурацких ламп 6н2п, и даже 6н2п-ЕВ с тремя слюдяными прокладками , фото внизу, только в гитарные усилители, по фону, наводкам полный ноль.

Схема Гендина настраивается за 5 мин, подстроил небалансный ФИ, и все.


Posted

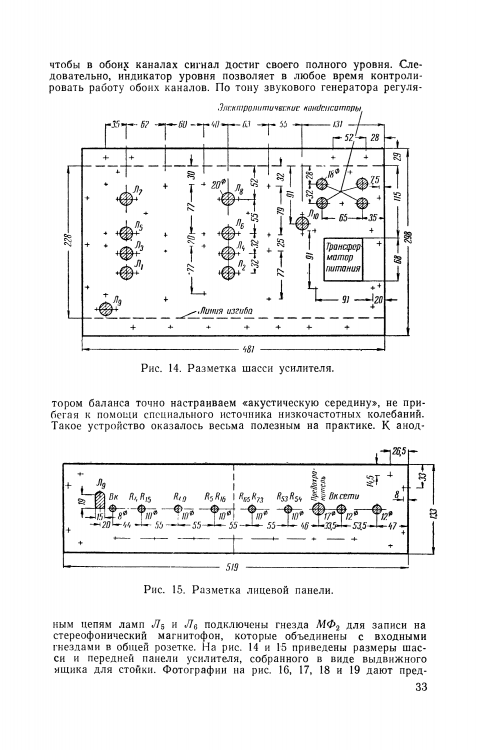

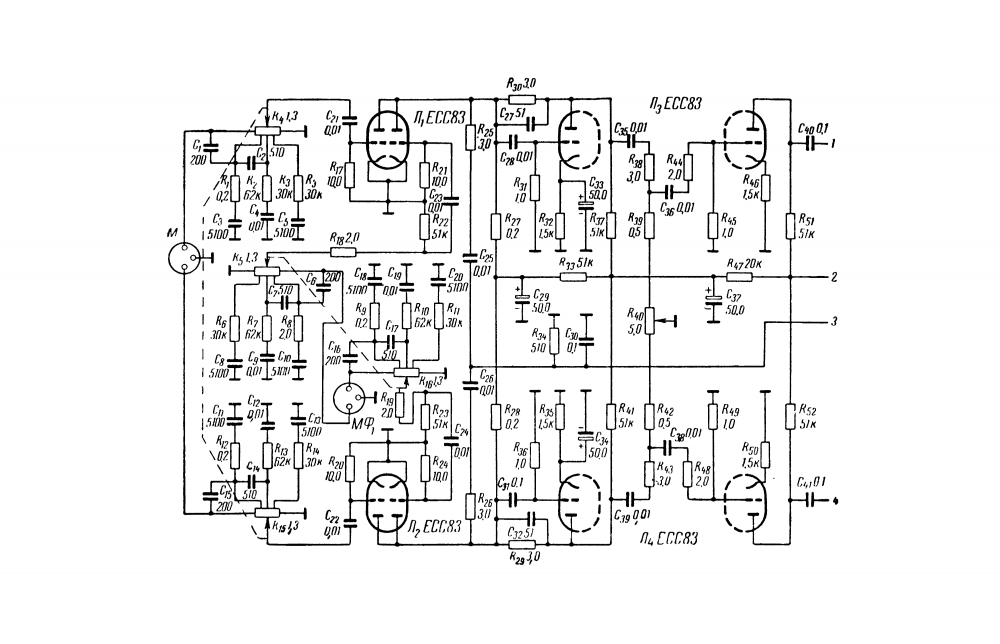

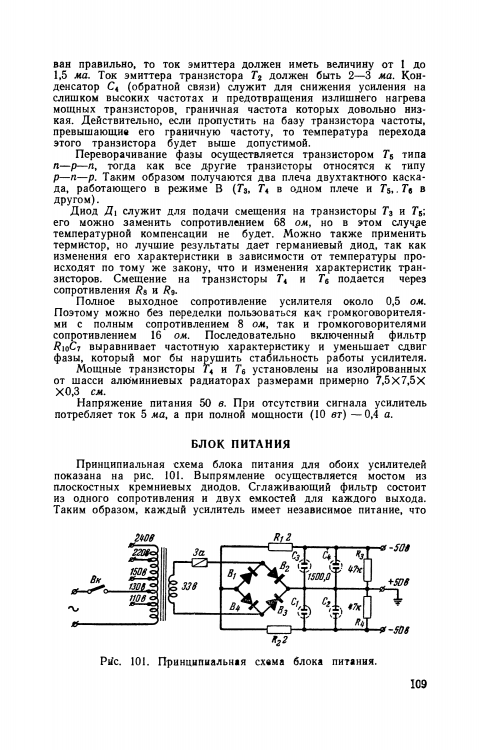

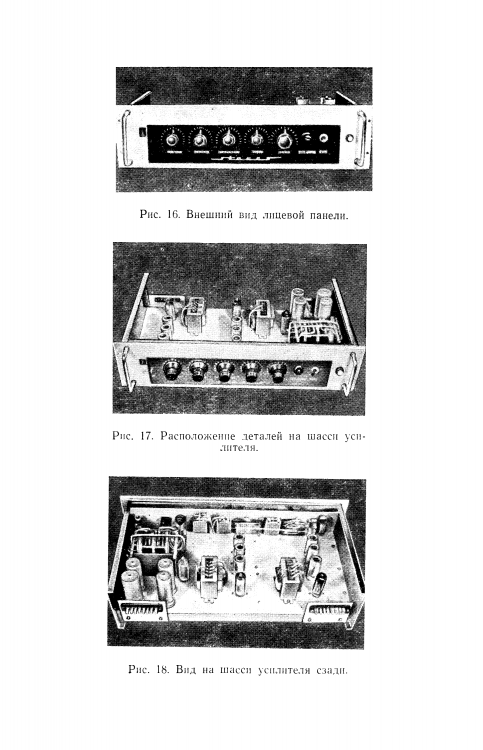

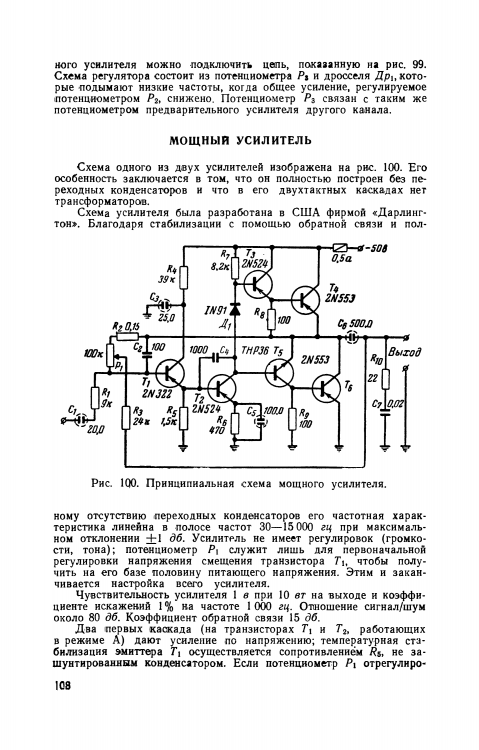

Разве что "схема Гендина" после выброса ТБ превращается в "схему Р.Бессона" из мрб-шной же книжки тех же годов, что то типа "Всë о стерео" :). Подстройка раз баланса ФИ - штука полезная... Можно для любителей или РР или СЕ накрутить :).

  • Like (+1) 1
Posted
3 минуты назад, Xрюн222 сказал:

Разве что "схема Гендина" после выброса ТБ превращается в "схему Р.Бессона" из мрб-шной же книжки тех же годов, что то типа "Всë о стерео" :)

Как всегда у большинства отечественных авторов: цельнотянутые схемы без указания источника, с массой ошибок при пересказе.

  • Like (+1) 1
Posted

Все вроде просто, доступно, а повторяемо?
Простая схема, должна сочетать в себе практически полную повторяемость и оригинальность, задуманная автором. Сейчас же этого нет, и вряд ли будет. Нет, почти, авторов, которые выкладывая схемы могут ее полностью "расписать". А когда их просят, большинство "увиливает"  от многих моментов.
Где КРАСОТА Простых схем? Потеряли в прошлом  веке?
ИМХО.

Posted
1 час назад, sova сказал:

Вот простая схема. Ни одного резистора. Один конденсатор...

Это такая шутка (в разделе для начинающих)? Много ли в РФ изготовителей качественных МКТ/ФИ и сколько это стоит (про NC-14, NC-16 и аналогичные Hasimoto я вообще молчу)?

Posted

В чем тяжесть самому намотать?  Я чуть не в школе помню первый раз в жизни мотал и все получилось. Думаю Вестерны не имеют каких либо секретов намотки, первичка внизу,  вторичка сверху и все.

Хашимото это бывший Сансуй? Покупал трансики комплект от Сансуя 64 года, не так и дорого.

  • Like (+1) 2
Posted
3 минуты назад, sova сказал:

В чем тяжесть самому намотать?  Я чуть не в школе помню первый раз в жизни мотал и все получилось...

В школе намотали МКТ для фазоинвертора?:smile-54:

Вы вообще в курсе предмета? Даже у опытных изготовителей есть проблемы с симметрией АЧХ (поэтому многие ставят трансформатор-фазоинвертор на входе).

Posted

Стоп. Ради справедливости. На сей седмице изготовил пару трансиков.

Железо от ВМ-12. 3200 витков первички 0,18мм. На всю ширину окна. По пол-окна (перегордка с щелью) 2*1500 витков 0,14мм.  Одна с переворотом. Граничные слои = + и общая. Но! Все-равно только при 10к в шунтах вторичек полоса была до 36кГц.


Posted
3 минуты назад, ВКН сказал:

...изготовил пару трансиков.

У меня стоят в усилителе аналогичные https://newaudioportal.com/topic/58-компактные-ламповые-усилители-для-компактных-аудио-систем/?do=findComment&comment=3531

Но, Константин, согласитесь - это достаточно компромиссный вариант (даже с вашим опытом).



Posted

Так Вам пришлось тоже шунтировать вторички! Вижу МЛТ. Простота намотки требует доп. воздействий на продукты примитивности.

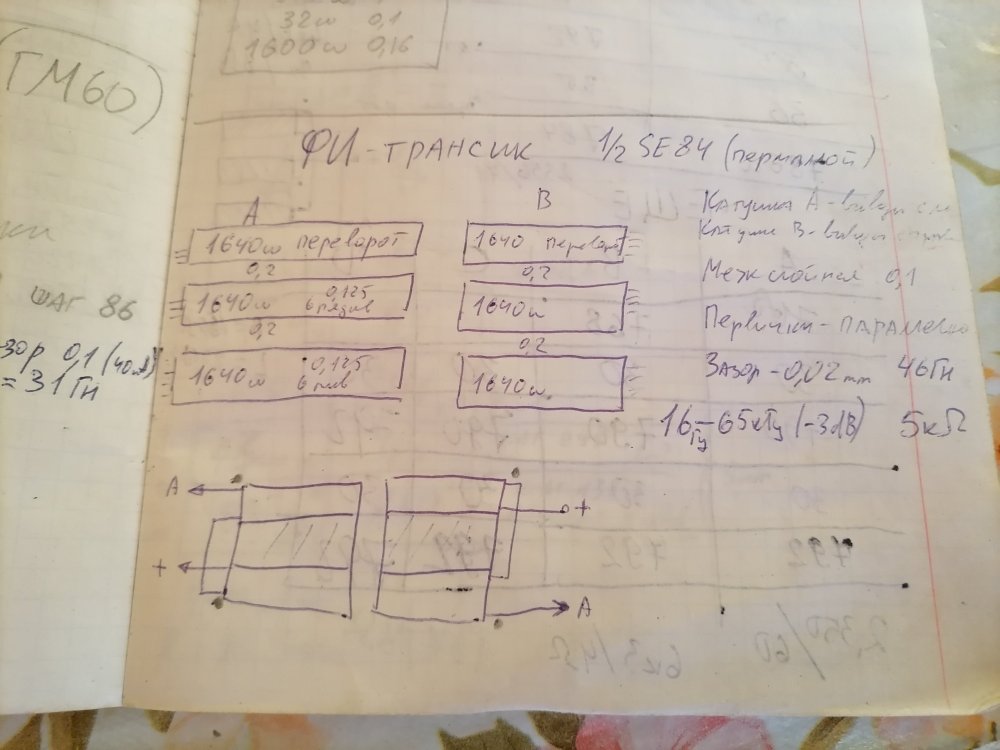

Да, идеальные ФИ трансики я мотал на ПЛ. Две одинаковые катушки у которых первички были тонким проводом на обоих катушках ПАРАЛЛЕЛЬНО. Но это не относится к теме "просто".

  • Like (+1) 1
Posted

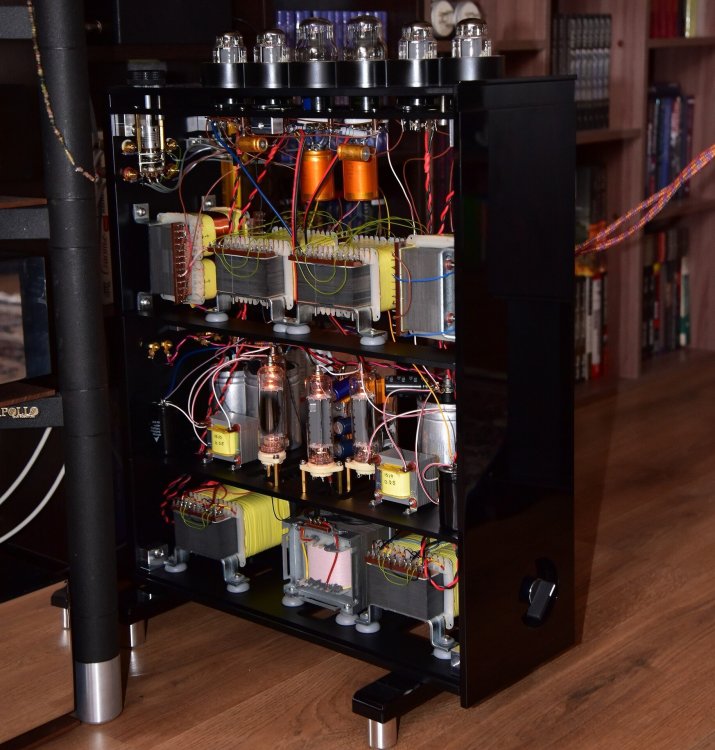

Это макет, само изделие https://soundex.ru/forum/index.php?/topic/24538-на-данном-этапе-система-александра-шумилова/&do=findComment&comment=3215644 (как раз по теме ветки :smile-54:)




Прошу извинить за отклонение от темы, но новичкам, думаю, полезно знать об одном из направлений построения усилителей.

  • Like (+1) 1
Posted

Ну, у новичков - максимализм в крови.  Рос-Хай-Энд. Год не помню.  А сейчас мне милее РР на 6v6gt.

i (17).jpeg

  • Like (+1) 1
Posted
3 часа назад, Сергей Ал. сказал:

В школе намотали МКТ для фазоинвертора?:smile-54:

Вы вообще в курсе предмета? Даже у опытных изготовителей есть проблемы с симметрией АЧХ (поэтому многие ставят трансформатор-фазоинвертор на входе).

В школе силовик от осцила перемотал-виток к витку. Небольшой несимметрии  на слух не заметить

Posted
12 часов назад, sova сказал:

В чем тяжесть самому намотать?  Я чуть не в школе помню первый раз в жизни мотал и все получилось.

Сделанное собственными руками, почему то у всех "получается", но вообще понятие "получилось" - сильно растяжимое. Да и требования у разных людей разные.



Правда, 90% ламповых усилитилей это не "ламповые усилители", а "дискредитация ламповых усилителей", да и из оставщихся 10% - большинству дай бог хотя бы  до ЛМ3886 дорасти.
