ВКН
ВКН

Вчера владелец привез на профилактику пару моих моноблоков. 6СН6 триодом качает трансиком пару  ЕL84 триодами. К "простым схемам" относится? Интересно?

ВКН
ВКН

Роман, вот потроха моего старенького SE на 6SL7GT + 6V6GT. Вот тут поплотнее. Корпус тот же, от АстраАудио.

ДимДимыч
ДимДимыч

Вдруг у кого появятся VT-25...10...10Y....801А....VT-62....  Простая схема с большой чувствительностью и для акустики от 95дб. Не для тяжёлого рока. Очень душевный усилитель. 6ж7 в

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Далеко не любые сочетания "простой" (особенно если с некоторыми "подводными камнями") схемы из чего есть под рукой + простой акустики из чего есть под рукой  - одинаково полезны... Тем более в руках неопытных начинающих...

юрий робертович Local

юрий робертович

Posted
Posted

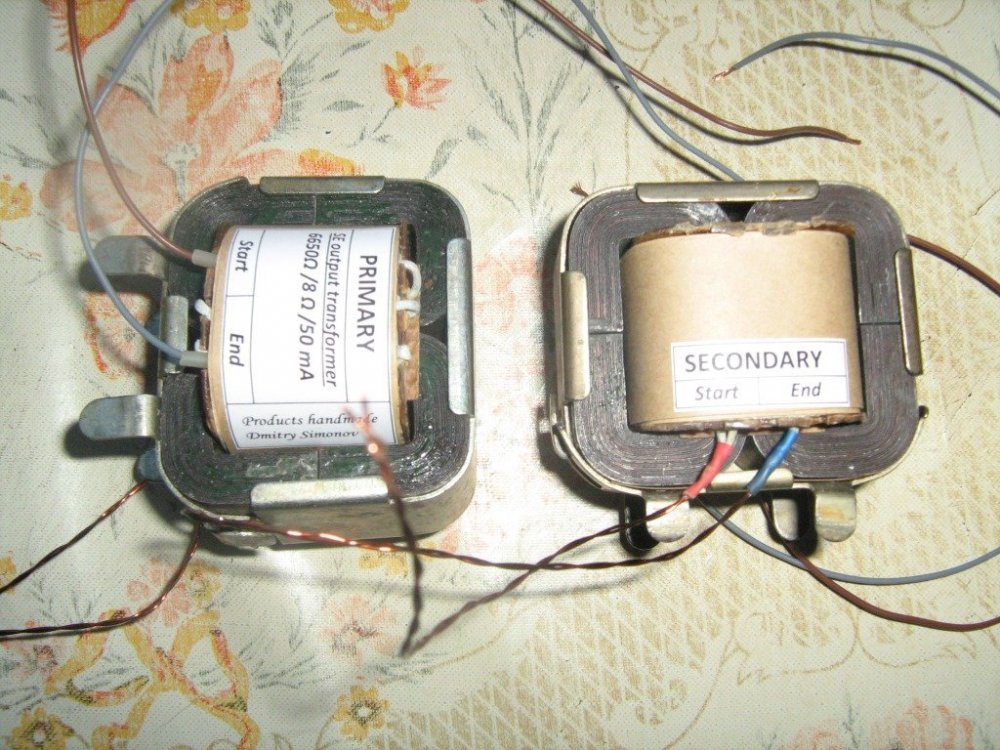

Замерил, r1 у обеих 215ом, r2 0,45ом, L без подмагничивания 17 и 18 Гн, прибор Ф4320

 При 1вт(мах) 20гц 0дБ - 20кгц -0,5дБ, 35кгц -3дБ. ПХ фронты 10мкс, это как раз 35кгц по -3дБ, а дребезг в фронте 10мкс вообще не считается, за пределом слышимости. Скола вершины тоже нет, не стал даже фотографировать...

  • 2 weeks later...
Xрюн222 Mentor

Xрюн222

Posted
Posted (edited)

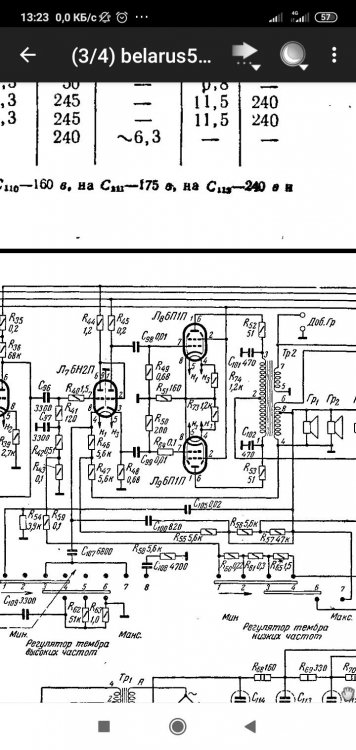

Решение той же задачи, от Электрита (Беларусь-57). Обратите внимание на номиналы резисторов нагрузок ФИ и утечек сеток вых.каскада.




Edited by Xрюн222
юрий робертович Local

юрий робертович

Posted
Posted

Беларусь, Симфония и тп, там везде лампы 6н2п. Здесь 6н1п, для меня одна из лучших.

Например, Александр Бокарёв так согласовал 6с7б и 6н8с. Свои тетради пока не нашел, тоже подобные финты были


  • 2 weeks later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

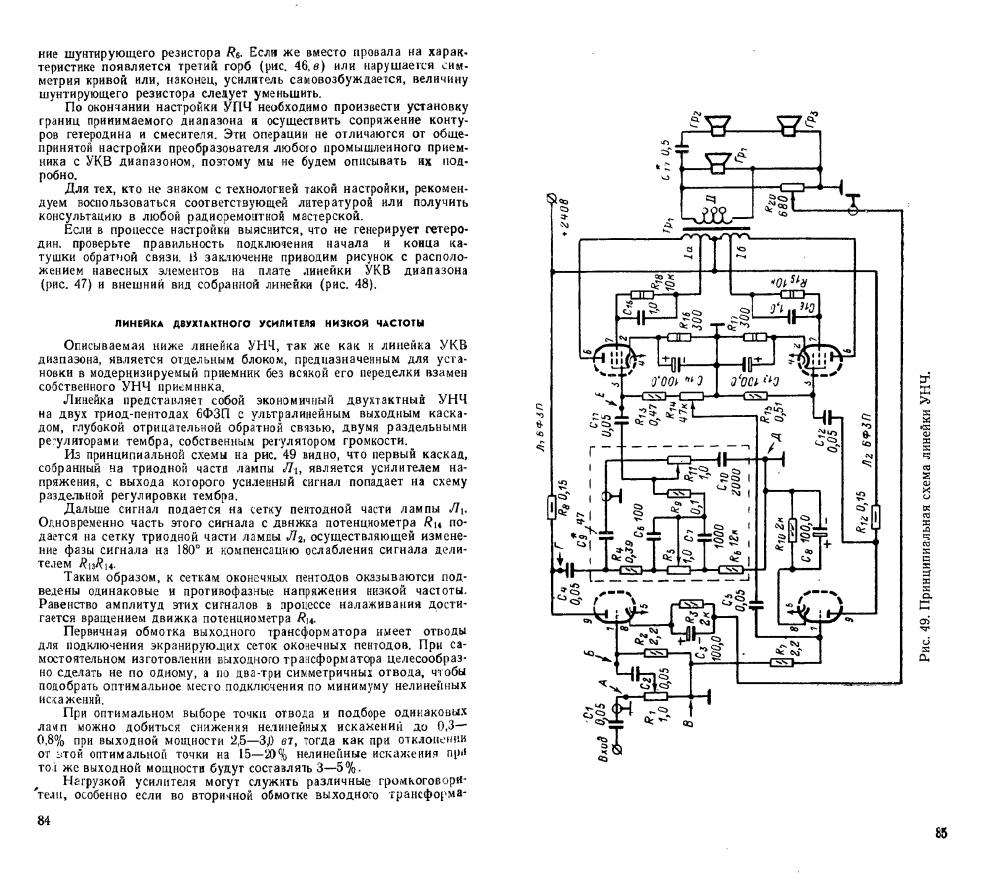

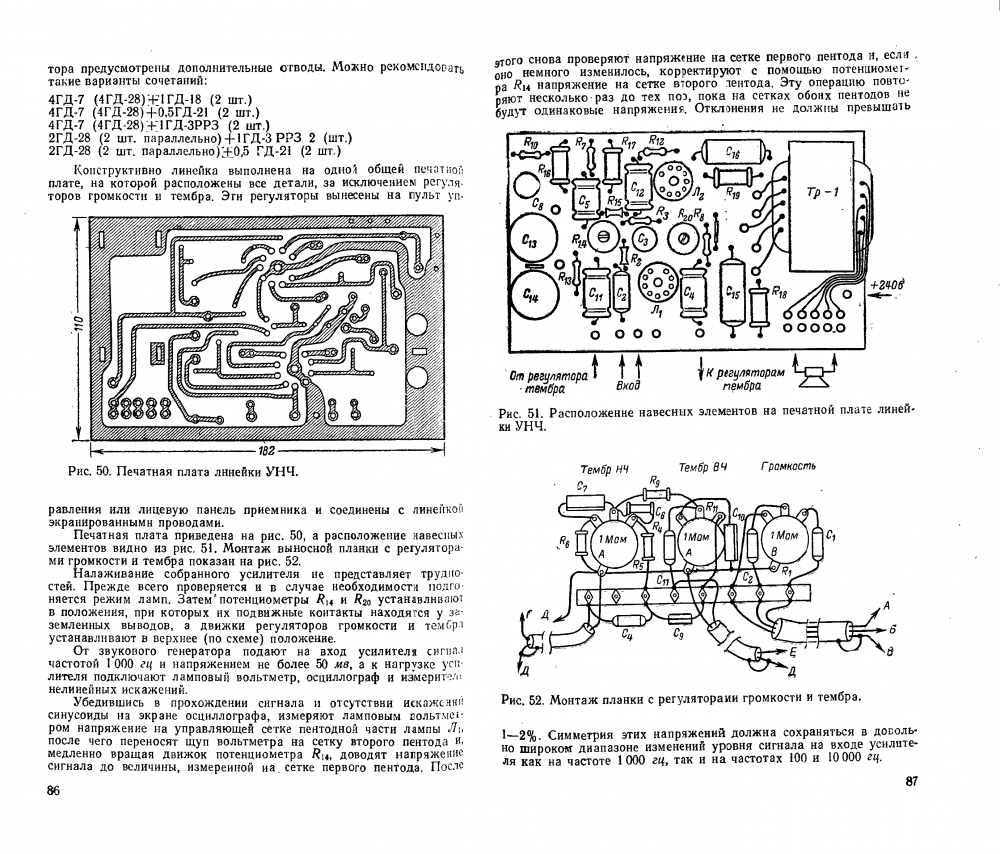

А регулятор тембра, случайно оказавшийся внутри петли ОС - это хорошо  ли? :smile-07:Я бы его бы выкинул бы, от греха....

Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, Xрюн222 сказал:

Я бы его бы выкинул бы, от греха....

Я бы и Гендина выкинул вслед. Туда, где ему место: на свалку радиолюбительских огрехов.

  • Like (+1) 2
Alex Torres Contributor

Alex Torres

Posted
Posted
В 01.06.2022 в 13:24, Xрюн222 сказал:

Обратите внимание на номиналы резисторов нагрузок ФИ и утечек сеток вых.каскада.

Резистор утечки в одном плече, R49 - 680 кОм, а в другом  R50 в самом деле 200 Ом? И на него черед 10нФ идет с нагрузки ФИ (R48) в 680к?

Xрюн222 Mentor

Xрюн222

Posted
Posted
27 минут назад, Alex Torres сказал:

Резистор утечки в одном плече, R49 - 680 кОм, а в другом  R50 в самом деле 200 Ом? И на него черед 10нФ идет с нагрузки ФИ (R48) в 680к?

220к

Alex Torres Contributor

Alex Torres

Posted
Posted
15 минут назад, Xрюн222 сказал:

220к

Почему тогда другие резисторы, на 200к и на 680к, обозначены как 0.2 и 0.68? Тогда и этот следовало бы написать 0.22

Еще кто бы мне обяснил - зачем 100кОм резистор (R64) последовательно с сеткой Л9, и нет резистора в сетке Л8?

У меня такое впечатление, что на схеме попутаны номиналы R50 и R64 - первый как раз логичнее 10к, а второй - 200 ом.



P.S. Схему не Андронников рисовал? :)



  • Круто (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Я б на твоём месте прежде всего домотался бы до R48 1,5М (?!) в сетке л7 как антипаразитник...

Схема из справочника Левина.

  • Like (+1) 1
