Recommended Posts

Posted
5 hours ago, Климентий said:

Кстати у меня однажды в однотакте 1800мкФ после такой схемы стояло и ничего...

Все просто, выходное у повторителя низкое и вы его грузите на низкое сопротивление конденсатора,
то есть конденсатор после не совсем правильно.

Posted
44 минуты назад, Xрюн222 сказал:

Кстати, возможен ли аналог "фильтра (после выпрямителя) c L-входом", но с "электпонным" "дросселем"? :smile-55:

Это как? Сейчас в моем корректоре LC фильтр, затем ЭД.

Posted
39 minutes ago, Xрюн222 said:

Кстати, возможен ли аналог "фильтра (после выпрямителя) c L-входом", но с "электпонным" "дросселем"? :smile-55:

Откуда животина сеть знает что после выпрямителя нечто, потребляющее неизменный по величине постоянный ток. Диодный мост это будет коммутировать в сетевую обмотку. И если дроссель будет тащить ток даже около нуля на выходе моста, то в сети получим меандр, токовый, а если нет - то нечто с плоской вершиной.
Если есть активный элемент, то можно устроить любую форму входного тока, в общем случае...

Posted
3 часа назад, Russ3000 сказал:

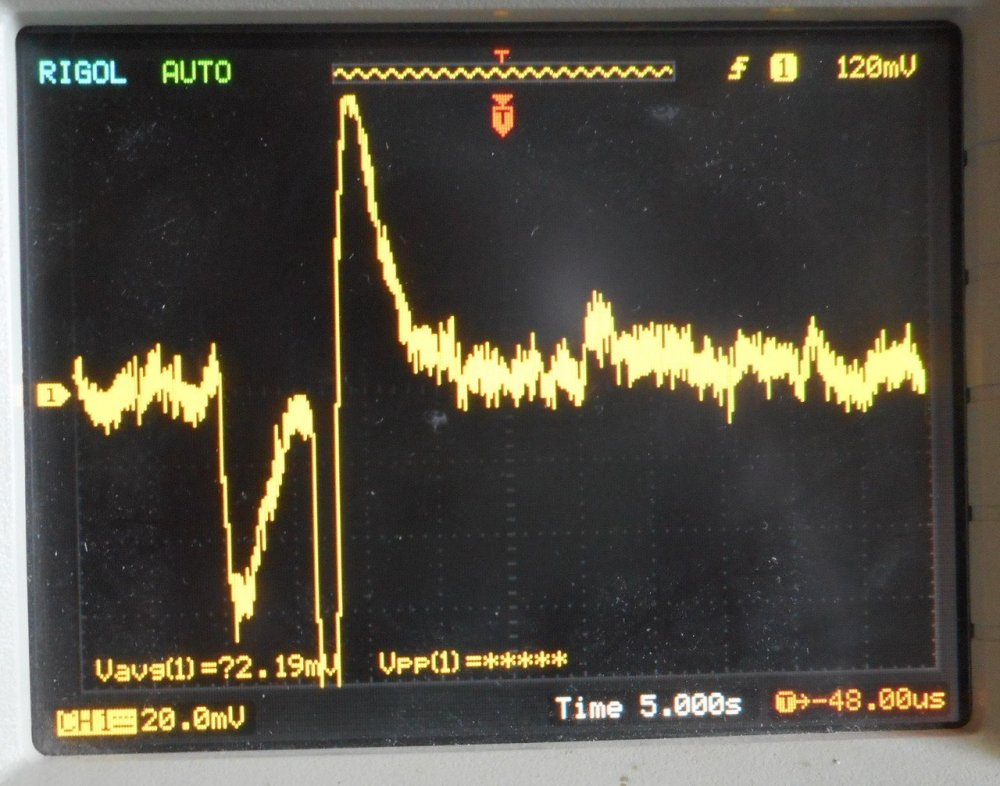

Спаял корректор по Торресу, там электронный дроссель, слушал, вроде нормально, потом смотрю, НЧ динамик гуляет, туда-сюда шевелится, думаю, наверное пластинка горбатая, поднял головку, все равно гуляет, подключил осциллоскоп на выход и увидал такое



Спойлер




Провальчик это я на кухне чайник включил - выключил, вставил в электронный дроссель стабилитроны и все стало красиво.

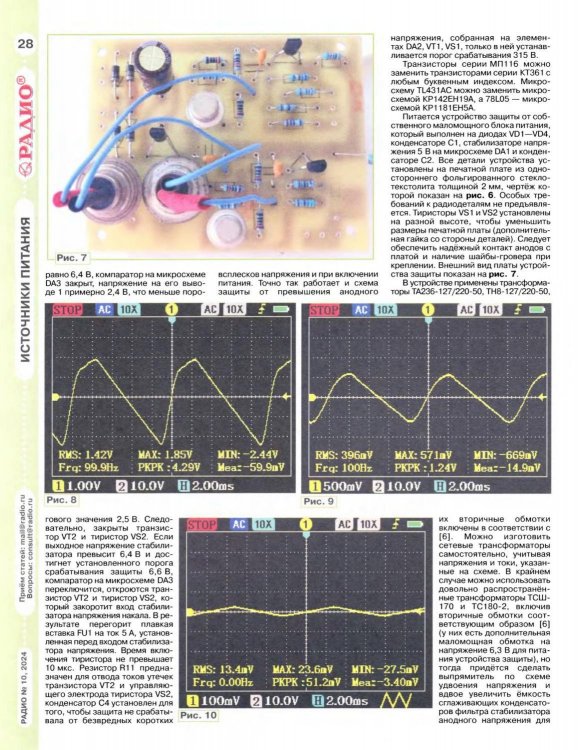

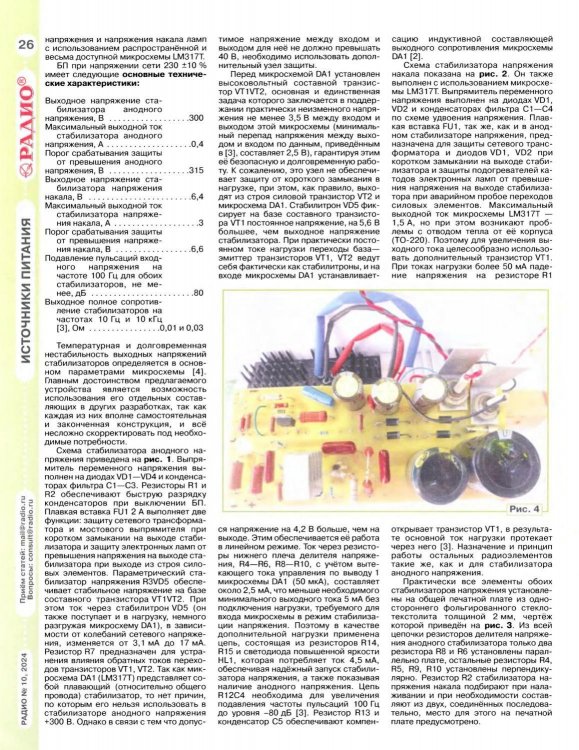

Знакомая картинка - сеть скачет. Из-за этого пришлось вставлять стабилизатор даже в простой фонокорректор - расчеты, моделирование и макетирование показали, что при токе потребления 50 мА и 10000 мкФ в анодном питании не спасают.


  • Smile 1
Posted
3 часа назад, Xрюн222 сказал:

Кстати, возможен ли аналог "фильтра (после выпрямителя) c L-входом", но с "электпонным" "дросселем"? :smile-55:

Я делал L вход. Дроссель огромный, и т к на нем приложено высокое напряжение, то он и "гудит, изрядно :)

Posted

Дроссель нужен такой индуктивности, чтобы обеспечить индуктивный характер нагрузки для выпрямителя, остальное сделает ЭД.

Posted
1 hour ago, Stan Marsh said:

А я всё жду: решится ли кто-то попробовать пентод вместо дросселя.

Я как преобразовательщик всё жду. Дроссель - он энергию запасает.
Есть синтетические конденсаторы, когда к усиливают напряжение пульсаций и к паре десятков микрофрад прикладывая получают 2000 при напряжении в 100 раз больше. Можно и дроссель подобным образом сделать -  подавая эдс с усилителя.
А выше либо параметрические стабилизаторы тока либо динамическая "нагрузка" вместо резистора, например как в МЮ повторителе.

Posted
1 час назад, BAA сказал:

Я как преобразовательщик всё жду. Дроссель - он энергию запасает.

Спаян на MAX1771 преобразователь DC-DC c 6.3В на 300В для анодного питания, стабилизированнный по выходу, буду пробовать, как руки дойдут питать EF806 в корректоре. Часы на ИН12 тянет прекрасно. Да, еще с такого микрофоны питаются 120 и 200В.

max1771 - EasyEDA open source hardware lab

Типа такого, R5 4.7k.

Posted
11 часов назад, Russ3000 сказал:

Спаян на MAX1771 преобразователь DC-DC c 6.3В на 300В для анодного питания, стабилизированнный по выходу, буду пробовать, как руки дойдут питать EF806 в корректоре. Часы на ИН12 тянет прекрасно. Да, еще с такого микрофоны питаются 120 и 200В.

max1771 - EasyEDA open source hardware lab

Типа такого, R5 4.7k.

С какой целью такой редкий контроллер применили? Тут вполне справляется бычный таймер 555 копеечный...

И на выходе удобно выпрямитель ставить по схеме удаления... Работает лучше... Сам делал так... Примерно 10мА 300в обеспечивала схеме...с питанием от 12вольт

Posted
3 часа назад, Климентий сказал:

С какой целью такой редкий контроллер применили? Тут вполне справляется бычный таймер 555 копеечный...

Почему редкий, копеешная микросхема, стабилизация выхода и микропотребление.

  • Like (+1) 1
  • 3 months later...
Posted

Как-то печально, для 24 года.

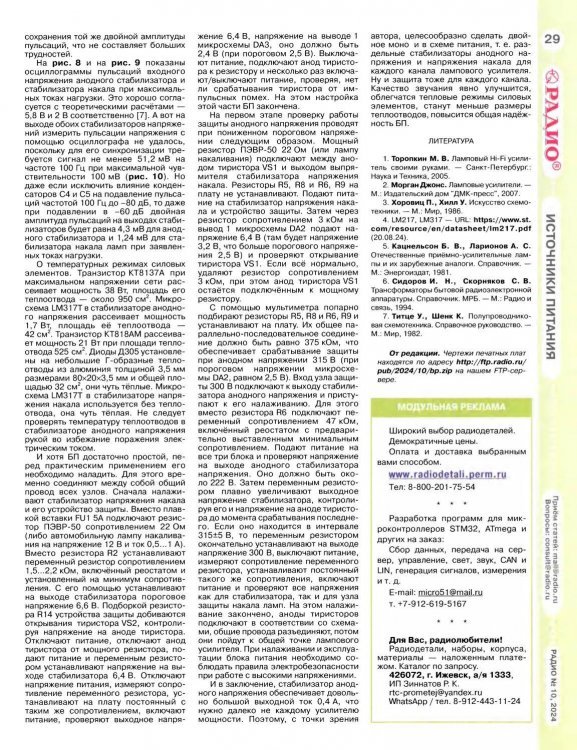

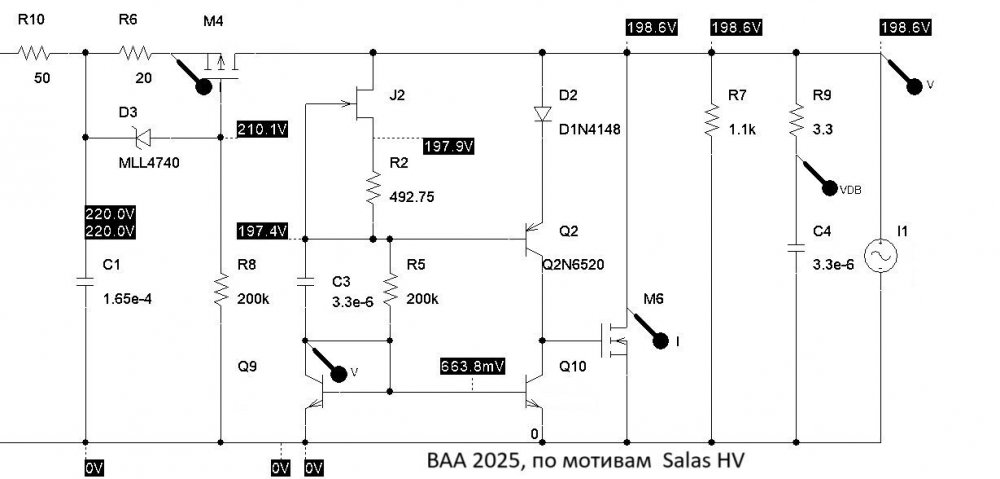

Помнится дискуссия в DIYAUDIO. Вот схемка, относительно простая. Идея красаивая, но не доведенная. Так как 170 полевиков в дефиците было принято решение найти отечественный "аналог". Где-то в другой ветке уже докладывал.
Одна беда: при падении менее 1 В, не работает. Последовательно с базой регулирующего биполярника ставим диодик и работаем. Принцип простой - в полевик течет постоянный ток, все остальное - в базу регулирующего.
В пределах дрейфа температурного двух диодов имеем стабильный ток через резистор и, соответственно стабильное напряжение на выходе. На сайте есть расчеты и прочее...
https://www.diyaudio.com/community/threads/simplistic-mosfet-hv-shunt-regs.134801/post-2084348

  • 5 months later...
Posted

Давно не был на аудиопортале. Я использую в своих конструкциях вот этот https://www.diyaudio.com/community/threads/21st-century-maida-regulator.209067/

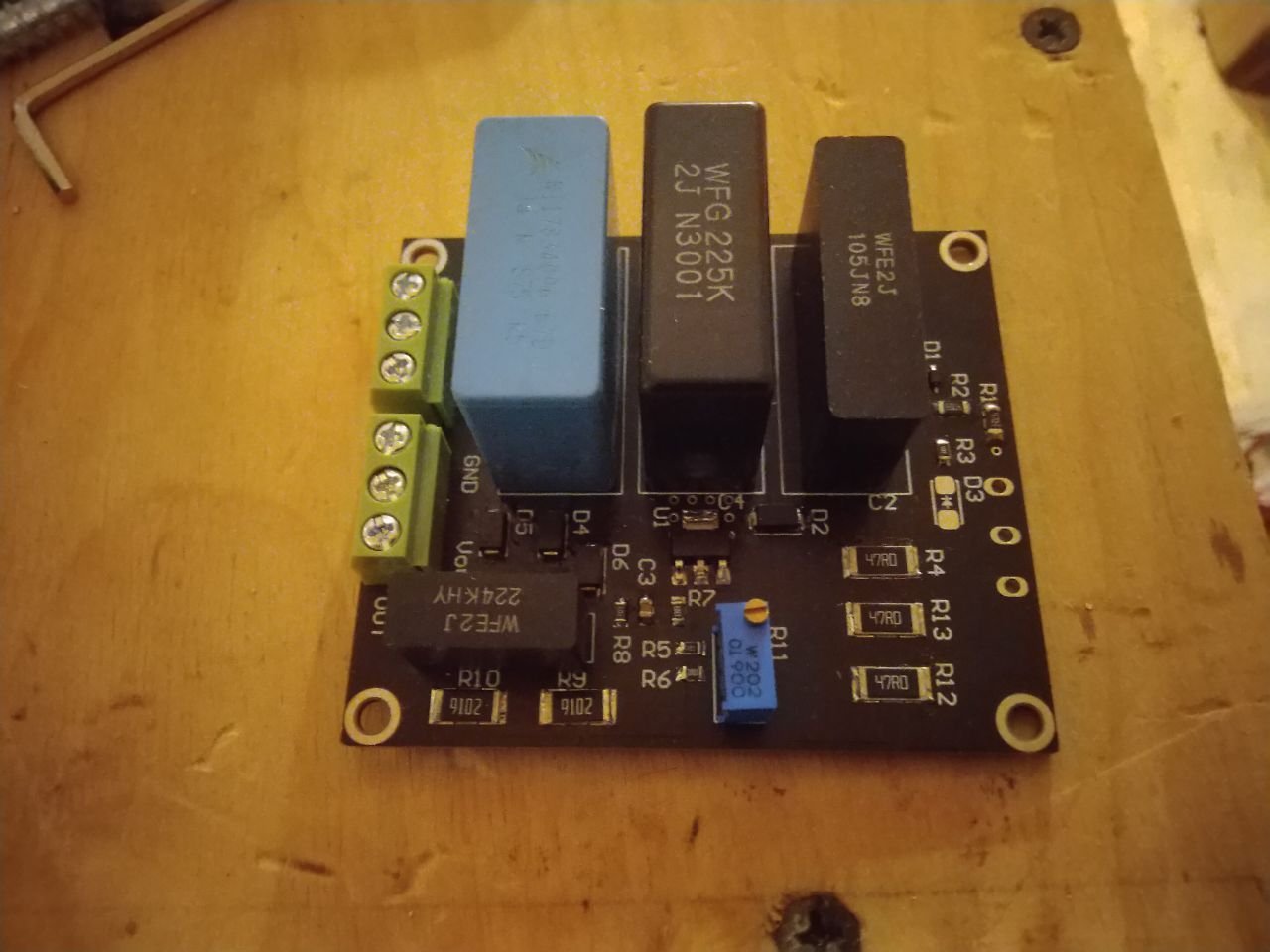

Нарисовал плату свою, правда расположение элементов подглядел у автора на DiyAudio. Измерения с резким изменением нагрузки прикреплю чуть позже, но на своём осциллографе я не смог увидеть отклик.
Ещё есть идея заменить полевик на Depletion mode.
Файлы плат могу выложить, если кому интересно.



Posted

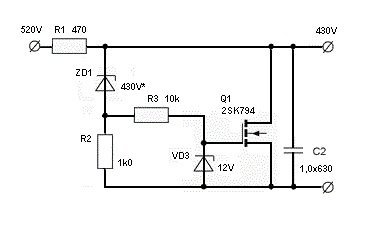

Одно время   поднимали тему на старом АП про параллельный стаб.Тут как то не видел. Я применительно к фк . Есть лаконичные схемы на 2 пп . транз. +стаб. Фк потребляет немного , печка ? Но когда это останавливало .Есть в этом какая-то прелесть, в паралл. ст . . Или ЭД рулит ? Все собирался , но как то не добрался .

Posted
3 hours ago, Anatolii said:

Одно время   поднимали тему на старом АП про параллельный стаб.Тут как то не видел.

Это, простите, что?

On 11/26/2024 at 5:12 PM, BAA said:

Вот схемка, относительно простая.

SSHV1.gifSalas · 2010-02-13 6:48 pm at 6:48 PM
И немного еще. У VT17 надо исток-затвор стабилитрон поставить.

On 4/24/2025 at 9:25 PM, BAA said:

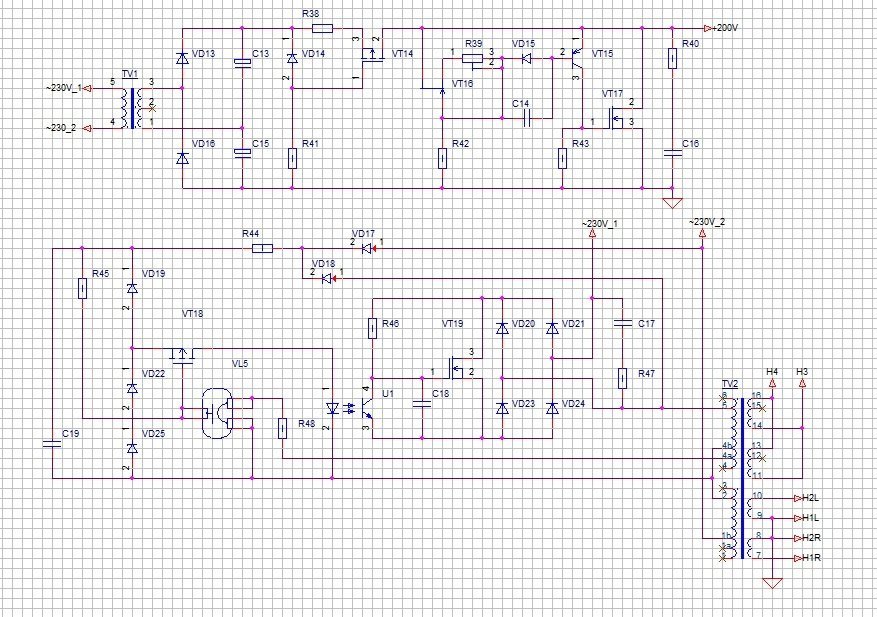

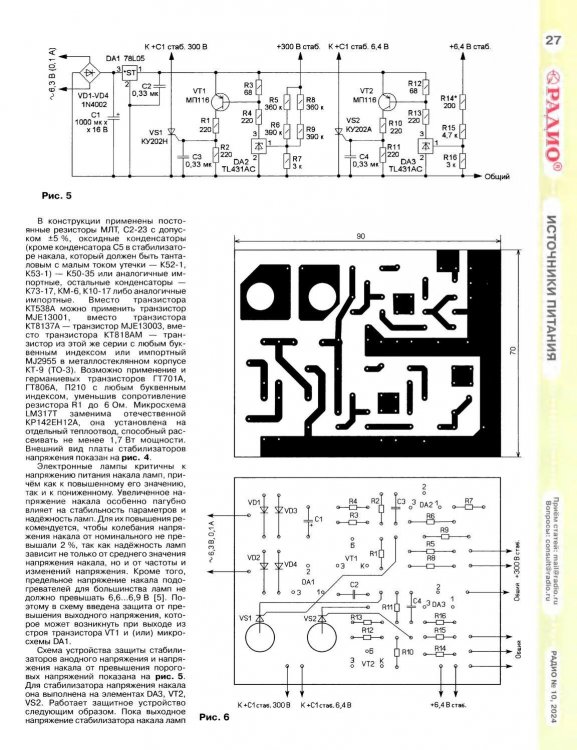

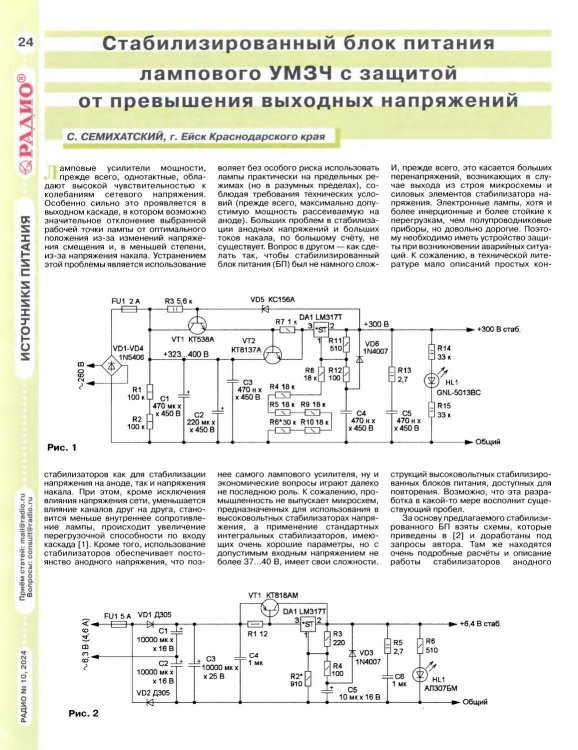

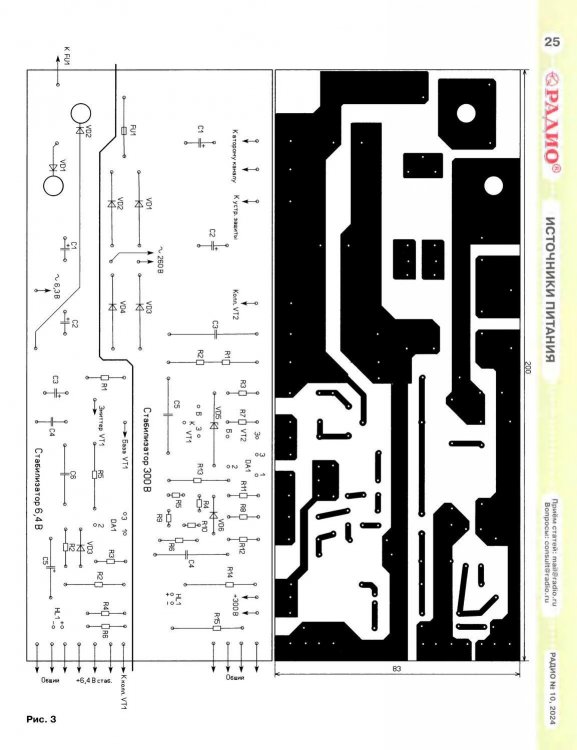

Немного питания. Кому правда надо - тот посчитает. По частям проверено.583.jpg.09c9a1ad137b089530f9d286f3b6b4f2.jpg



Posted

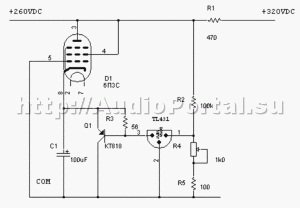

Вы как всегда не читаете сообщение . Схем у меня в архиве великое множество . И я не просил их себе .вот одна их них , лаконичная .

4 часа назад, Anatolii сказал:

.Есть в этом какая-то прелесть, в паралл. ст

.Вот в чем я бы хотел разобраться , стоит игра свеч ?


еще,


Posted
5 hours ago, Anatolii said:

Одно время   поднимали тему на старом АП про параллельный стаб.Тут как то не видел. Я применительно к фк . Есть лаконичные схемы на 2 пп . транз. +стаб. Фк потребляет немного , печка ? Но когда это останавливало .Есть в этом какая-то прелесть, в паралл. ст . . Или ЭД рулит ? Все собирался , но как то не добрался .

44 minutes ago, Anatolii said:

Вы как всегда не читаете сообщение

И чего не прочитано?
Делать по дендро-...ной технологии из 3-х деталек увольте, лучше дроссель поставить, хоть и дорого.
Если делать, то делать. (Последовательная схема приведена выше)
Схема из DIY существует давно, лет 15. То есть проверена. И прикол оной схемы состоит в крайне малом уровне шумов. Именно для корректора. Но такие мелочи, как пульсации (благородный 50 Гц фон) и шумы, приводят к ... с последствиями. Так что далее обсуждения не будет...
Продолжаем ставить резисторы для уменьшения рассеиваемой... Не вам лично.

Posted

Высоковольтные стабилитроны работают  в лавинном режиме, отчего и являются отличными генераторами белого шума.

Spoiler

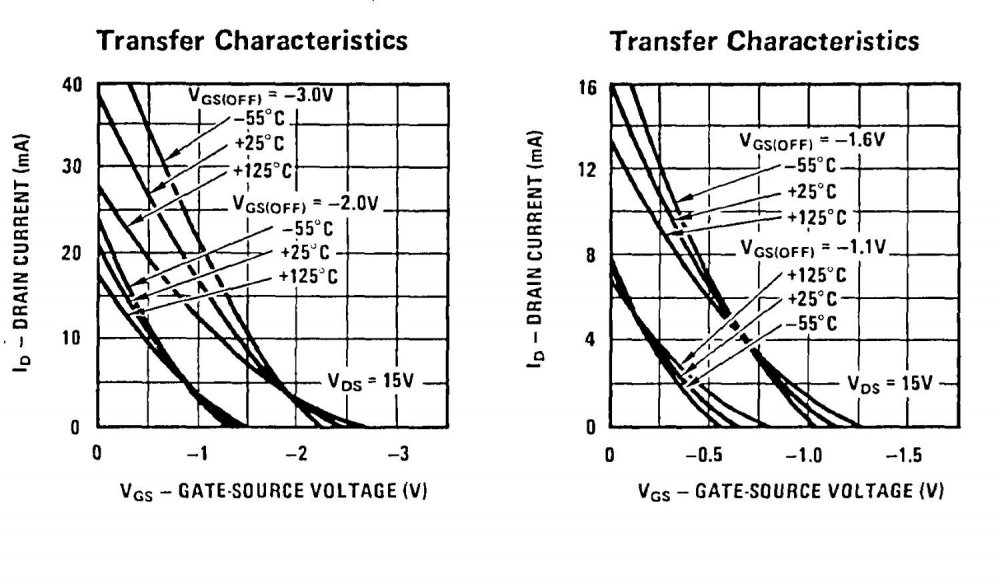

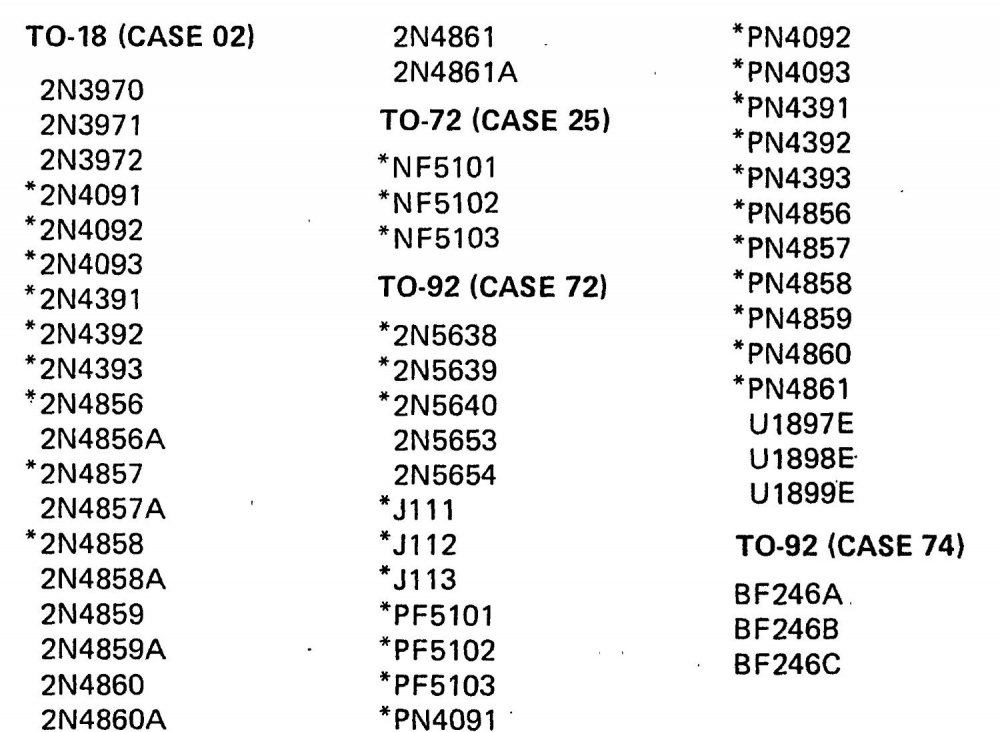

Причем напряженое оных шумов растет с увеличением напряжения пробоя и падает при увеличении тока. Примерное напряжение открывания полевого транзистора на схеме выше есть 1,5 В, что делает его подозреваемым на латеральность и недостоваемость. Не менее тем ток  через стабилитрон будет около 1,5-2 мА. При таком токе 18В стабилитрон производит 400 мкВ rms широкополосного шума. Что будет от 430 В стабилитрона - примерно понятно. Положим линейную зависимость. 4е-4*25=10мВ. Вроде как немного. Но при употреблении ламповых каскадов с примерно нулевым подавлением пульсаций питания мы получим примерно столько же на выходе первого каскада.

И начнем строить фильтры из резисторов и конденсаторов... убивая смысл употребления собственно стабилизатора. И да, каскад с TL431 включен в схему с ОС , которая усиливает, в том числе и шум 431. Стабиловольты имеют примерно те же проблемы.
Удачи.
А вот электронный дроссель не содержит собственно стабилитрона.

Posted

В Эд стабилитрон к базе, затвору припаян . Шум резистора можно удалить поставив ПП . Или используя проволочный ,431 можно не применять, используя вакуумный прибор . Который сам может шуметь . Я как то читал статью про паралл . Стаб . В ней  было написано что он ,это следующая ступень в Фк строении , только серьезные люди сейчас его и применяют , хочется малой кровью узнать так ли это (т.е. без построения его ,правда это или нет ), или интернетный умник ее  написал , лишь бы чего написать . Вспомнил -статья была в приложении к к журналу , лет 10 15 , журнал был про аппаратуру . Если не ошибаюсь называлась статья "о пользе силикона "

Поищу щас . И ссылку дам если найдется

Posted

Мыши продолжали есть кактусы, но ежей никак не выходило.
Есть "нормальные", то есть референсные схемы, из измерительной техники. Например осциллографов. Открываем TEKWIKI и впитываем чего на самом деле бывает. Шунтовой стабилизатор имеет низкий выходной импеданс, что позволяет обходиться без конденсаторов значительной емкости: читай низкого внутреннего сопротивления и импеданса на низких частотах. Не менее тем исполняется редко, ввиду большей рассеиваемой мощности. Как и все другие не любит некоторые виды нагрузки.
Стабилизатор из малошумяшего усилителя с источником опорного из малошумящего источника тока (полевого транзистора) и хорошего резистора известен давно и употреблялся динозаврами АП. Есть вариации от Jung-a (AD) DN2540. Есть от LT (ссерия 30хх, 3092, 42, 45). Было/есть у bartola, который co.uk на базе того же Walt-a(AD). Известным пропонентом именно параллельных является грек Salas из DIYAUDIO.

  • Like (+1) 1
Posted

Не надо сравнивать не сравнимое . Прецизионный прибор и аудио приложение. Или лишь бы последнее слово за вами . Пошел есть кактус . Текилу .

  • Like (+1) 1
