Прямонакалы для малых сигналов.

Кружка

By Кружка
in Ламповое

 Share

Recommended Posts

Кружка Local

Кружка

Posted
Posted

 Не секрет, что наиболее линейные лампы имеют катод прямого накала, малое усиление и крутизну. Привычно видеть подобные лампы в выходном каскаде усилителя, но как на счёт малых сигналов? Предлагаю обсудить здесь интересных кандидатов и варианты применения прямонакалов во входных и драйверных каскадах. Ведь тот сигнал, что мы подведем к выходной лампе, во многих случаях и определит голос усилителя.

  • Like (+1) 1
  • Thanks (+1) 1
Пикассо Proficient

Пикассо

Posted
Posted

Интересна 212 лампа в выходном каскаде(любая полезная информация )

Интересны 845 и 211 лампы, как драйвер к 212 или ГУ 48 (любая полезная информация)

Для выходной Гу48, Альфа 6. Для 212 Альфа 10.

Спасибо.

Кружка Local

Кружка

Posted
  • Author
Posted

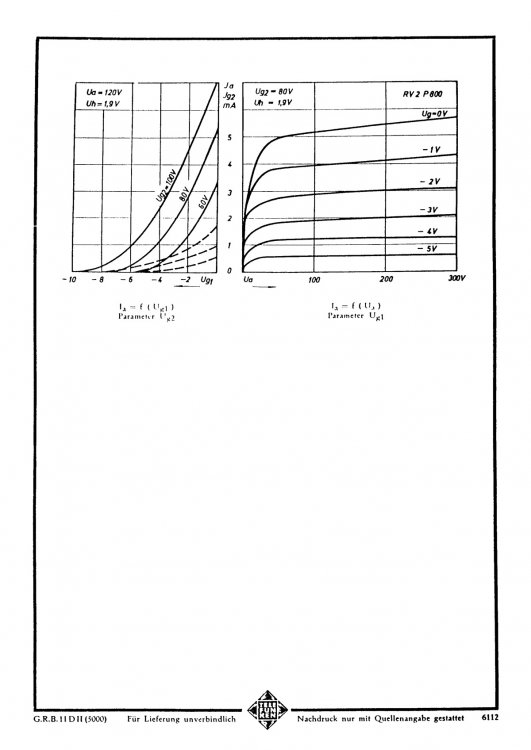

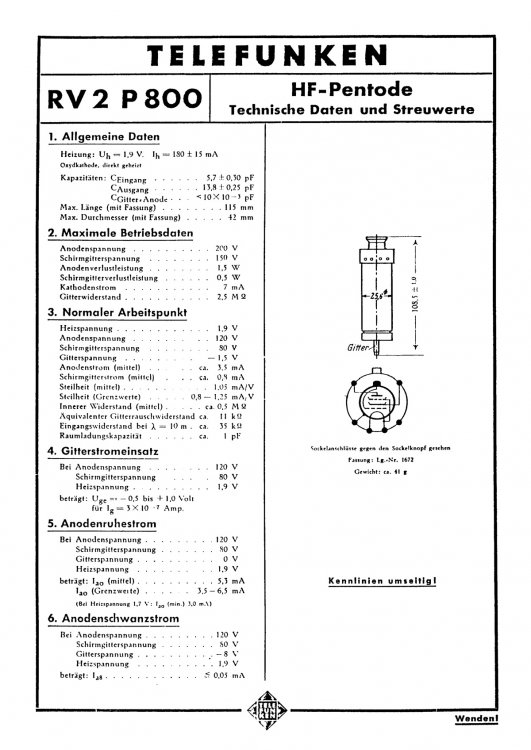

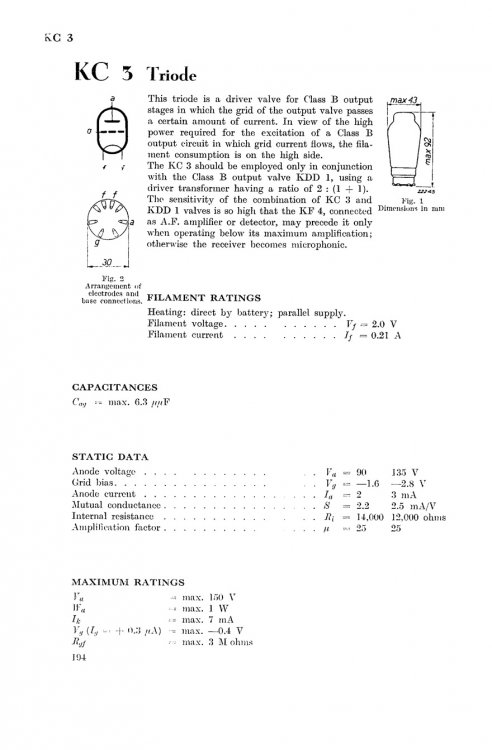

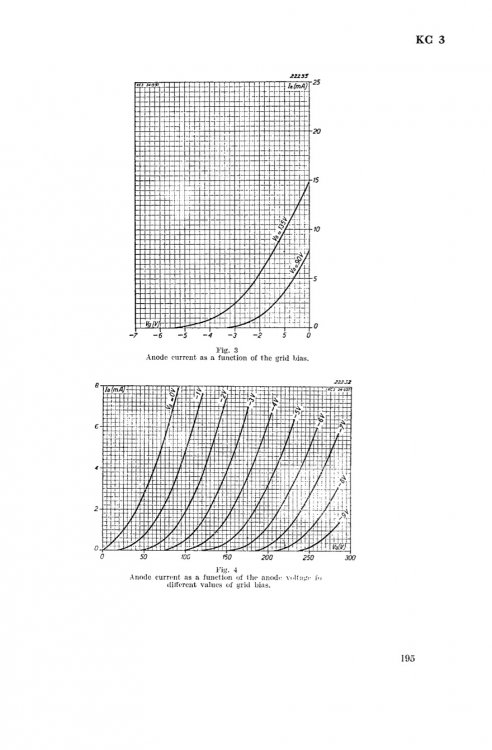

Лично меня в какой-то момент заинтересовали лампы КС3. Попробовать руки пока не дошли, но в тумбочку отложил. Ну очень! красивые ВАХ.

KC3_2.thumb.jpg.04a91416a4170b83a3f5f6e2b2839f02.jpgKC3_1.thumb.jpg.bb420fb9608ee4aeb06fea201376c71b.jpg

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Во входных каскадах мой опыт применения прямонакалов минимален (4П1Л в триоде), с драйверными (71А, 45, 6С4С) занимался побольше.

Во-первых, у прямонакалов, как правило, больше микрофонный эффект (поэтому от 4П1Л отказался). Плюс, на моё ухо, хуже динамика (возможно из-за менее жёсткой электродной системы). Моё мнение - если нужен красивый и детальный звук - нужно ставить прямонакал, для лучшей динамики - косвеннонакальную лампу.

  • Like (+1) 1
Кружка Local

Кружка

Posted
  • Author
Posted
3 минуты назад, Сергей Ал. сказал:

Моё мнение - если нужен красивый и "чистенький" звук - нужно ставить прямонакал, для лучшей динамики - косвеннонакальную лампу.

Как бы тут больше не вопрос крутизны и мю :smile-06:

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
1 минуту назад, Кружка сказал:

Как бы тут больше не вопрос крутизны и мю :smile-06:

Не уверен - достаточно сравнить близкие по анодному току и мощности 45 и 6V6.

Кружка Local

Кружка

Posted
  • Author
Posted
39 минут назад, Пикассо сказал:

Интересны 845 и 211 лампы, как драйвер к 212 или ГУ-48

212 и 833а очень разные лампы и раскачка им нужна соответсвенно.

По последней - уже предлагал. Для 212_й смотрел бы в сторону ГМ-57, AD1, 2A3 - по вкусу и достатку.

  • Thanks (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
20 минут назад, Кружка сказал:

...у них разница по крутизне в 2 раза, по усилению почти в 3!

Я как раз это и имел в виду - близкие по току и мощности прямонакалы и косвеннонакальные лампы отличаются по крутизне, возможно с этим и связана лучшая динамика.

Михаил SM Local

Михаил SM

Posted
Posted
10 минут назад, Сергей Ал. сказал:

Я как раз это и имел в виду - близкие по току и мощности прямонакалы и косвеннонакальные лампы отличаются по крутизне, возможно с этим и связана лучшая динамика.

Динамика , в простонародье - подача , живость , обыгранность .  Для любой  практически прямонакальной выходной лампы , в силу того , что им требуется в разы большая амплитуда раскачки со стороны драйвера , сама реализация драйвера приобретает вполне приоритетный характер.  К  примеру , репутация звуковой сигнатуры 300В , это ""беременные , подраздутые басы , некоторая вальяжность (особенно с пентодным малотоковым  драйвером, уход в некое такое звукоэкибано, типа оконечников аудионот , где в основном драйв. каскад на 6SN7 с Ua-к  не более 180в . Запаса нет , звук соответствующий .  Драйвер каскад на той же Е182СС с напряжением на аноде +300...320в и токе 10..12ма , меняет картину с той же 300В практически радикально. На этом базируется тьюнинговое лишение того же Аудионот Мейшу его фырменного звука -с переводом на живой, открытый и динамичный , причем ничего не трогая с самой 300В .   Или вспоминаю известные моноблоки CARY -805 на 211 прямонакалах и 300В с МКТ в драйвере с + 350в на аноде . 211  по большому счёту , по мне, такой драйвер избыточен , но америкосы сделали , и в итоге имеем репутацию ""моноблоков с ураганной динамикой"" .

  • Like (+1) 1
sova Local

sova

Posted
Posted

На раскачке пентода  пробовал прямонакал РЕ134, маломощная выходная, и результат гораздо лучше,  чем косвеннонакальные РЕН804, 904, 1104 тех же лет выпуска. Звук. с косвеннонакальной выходной,  принял характер прямонакальной выходной лампы - свободная динамика , натуральный тембр.

sova Local

sova

Posted
Posted
8 часов назад, Михаил SM сказал:

 Драйвер каскад на той же Е182СС с напряжением на аноде +300...320в и токе 10..12ма , меняет картину с той же 300В практически радикально.

Михаил, если на аноде 320 то питающее должно быть под  400 вольт? Хорошо,  если оно есть в БП.

юрий робертович Local

юрий робертович

Posted
Posted

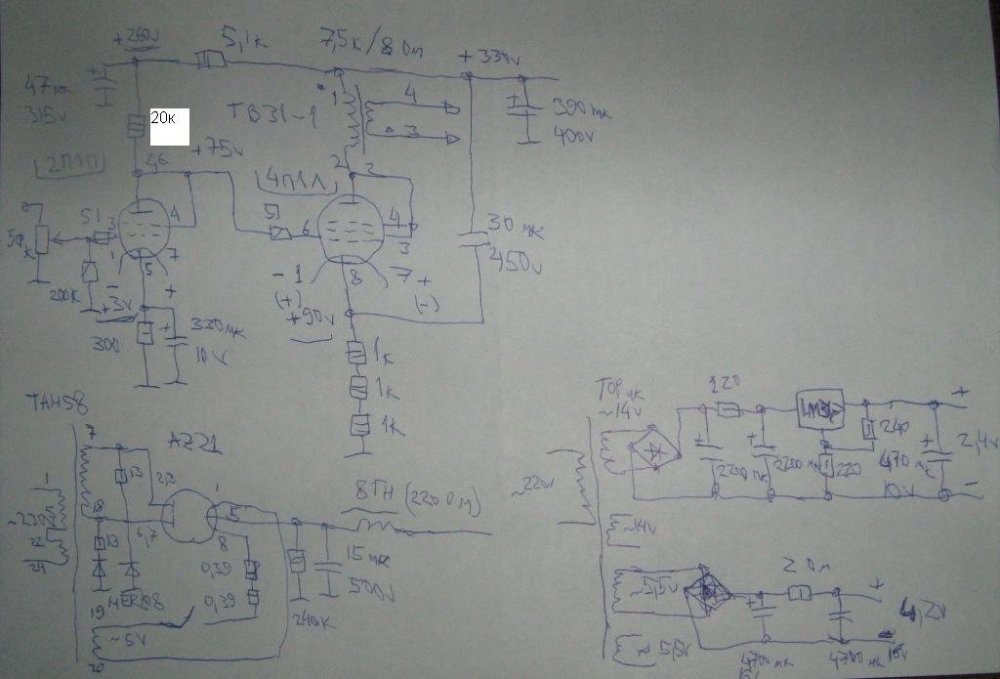

2п1п-4п1л с ТВЗ1-1, выпр. az21, лет пять взад. Потом ТВЗ от Маяка, Снежети на ТС-26 намотан.  Позже заменил 2п1п на 2ж27л в триоде, и все еще работает. Заменил только из-за низкой чуйки 2п1п, примерно 2,5 вольта. Р мах=1,2 Вт, даже Цеппелинов слушаю при 1 Вт, хватает



  • Like (+1) 1
maximka Local

maximka

Posted
Posted

хорошие лампы УБ-110, делали на ней драйвер, питание накала от аккумуляторов

А так 01А, 26, 3А5. КL1, КС1, КС4 .6A4/La. 33. 1L5. 52.

Некоторые из них использовали

Михаил SM Local

Михаил SM

Posted
Posted
9 часов назад, sova сказал:

Михаил, если на аноде 320 то питающее должно быть под  400 вольт? Хорошо,  если оно есть в БП.

В  Мейшу Аудионот драйверный каскад и входной каскад  имеют свой БП  на + 300в   .  Питание драйвера , тем не менее , переводится на +420в основной лампы 300В , задаётся режим Е182СС ( используется один триод (из двух в баллоне) на канал ) со сменой обвязки , получаем нужный результат .    Контроль динамики и ритмики в таком варианте отличается от раздельных БП разительно , но , думаю, Аудионот такая концепция звука малоприемлема .

P1130335-1мейшу 2.jpg

sova Local

sova

Posted
Posted

Михаил, спасибо за ответ. Слитность звучания от одного БП выше?

Что мне не нравится в большинстве например транзисторных да и многих ламповых-нет слитности , плохая ритмика.

Михаил SM Local

Михаил SM

Posted
Posted
29 минут назад, sova сказал:

Михаил, спасибо за ответ. Слитность звучания от одного БП выше?

Что мне не нравится в большинстве например транзисторных да и многих ламповых-нет слитности , плохая ритмика.

Драйверный каскад , если нужна ритмика и слитность , нерв в басе , я  запитываю от источника анодного выходного каскада , напрямую или с минимальным тау RC по высокому порядка 50- 100 . В  идеале -напрямую , как у Рикарда в его однотакте ""Плоть и кровь"" в  АРА.    Через дроссель (второй после основного ) по высокому для драйверного каскада , тоже работает .

Транзисторные схемы в большинстве случаев в БП ставят традиц. электролиты с ионной проводимостью , да ещё с конскими номиналами , и броневик , конечно , катит..., но как-то явно однозначно ...  .   Я  как-то в один из ХарманКардон в БП поставил Блек гейты -4700мкфх 35в ( по паре на канал , всего -четвре) , изменение звука было настолько колоссально (с апгрейдом до кучи и внедрением лампового линейного буфера на Е182СС)  , что владелец несколько раз ездил со своим этим усилителем в московские салоны поприкалываться с именитыми мостадонтами.  Всего то 2 х40вт  , но контроль звука был такой , что невольно лезли мысли , что аудиоиндустрия в камнях явно что-то упустила , не придав важности качеству комплектующих , уперевшись больше в схемотехнику.

  • Like (+1) 1
  • 4 weeks later...
  • 3 months later...
sergejj2005 Enthusiast

sergejj2005

Posted
Posted
В 25.09.2022 в 23:50, Михаил SM сказал:

Драйверный каскад , если нужна ритмика и слитность , нерв в басе , я  запитываю от источника анодного выходного каскада , напрямую или с минимальным тау RC по высокому порядка 50- 100 . В  идеале -напрямую , как у Рикарда в его однотакте ""Плоть и кровь"" в  АРА.    Через дроссель (второй после основного ) по высокому для драйверного каскада , тоже работает .

Транзисторные схемы в большинстве случаев в БП ставят традиц. электролиты с ионной проводимостью , да ещё с конскими номиналами , и броневик , конечно , катит..., но как-то явно однозначно ...  .   Я  как-то в один из ХарманКардон в БП поставил Блек гейты -4700мкфх 35в ( по паре на канал , всего -четвре) , изменение звука было настолько колоссально (с апгрейдом до кучи и внедрением лампового линейного буфера на Е182СС)  , что владелец несколько раз ездил со своим этим усилителем в московские салоны поприкалываться с именитыми мостадонтами.  Всего то 2 х40вт  , но контроль звука был такой , что невольно лезли мысли , что аудиоиндустрия в камнях явно что-то упустила , не придав важности качеству комплектующих , уперевшись больше в схемотехнику.

 Михаил, а драйвер на Е182СС подойдёт к 45 триоду?
