В общем несколько дней занимался окончательным окультуриванием фонокорректора. По результатам считаю этот элемент тракта законченным изделием и переключу внимание на УМ. Решил всё же вернуться к прямонакалам и перевести выходной каскад на 45.

Финальная схема корректора во вложении. Может кому-то пригодится.

По источнику вопрос закрыт. Спасибо за комментарии и полезные советы!



!!! RIAA.pdf

  • Like (+1) 5
  • Thanks (+1) 1
  • Cool (+1) 1
  • Replies 778
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

Наконец-то приехал второй транс. Прошло более полугода с этими "почтами". ))) Процесс идёт своим ходом. На следующей неделе постараюсь установить их в корректор и послушать результат. Ктр - 10:1, втор

Normann
Normann

Процесс идёт потихоньку. Ещё немного времени на косметику, смазку всего и буду устанавливать тонарм. Стол даже в 50гц варианте работает очень тихо. Ролик не слышен совсем, с стрекотание мотора мо

Normann
Normann

В общем вчера утяжелил тонарм. Пришлось отлить дополнительный груз противовеса и добавить 10гр в районе головки. Также ввёл дополнительное горизонтальное демпфирование. В итоге вертикальный резонанс о

Posted Images

Normann Local

Normann

Posted
  • Author
Posted
13 часов назад, BAA сказал:

Как-то так, почти. Осталось запрессовать/вклеить.

Захват для пальца будет, или микролифт решит задачу? А так конструктив вполне универсальный получается.

Normann Local

Normann

Posted
  • Author
Posted

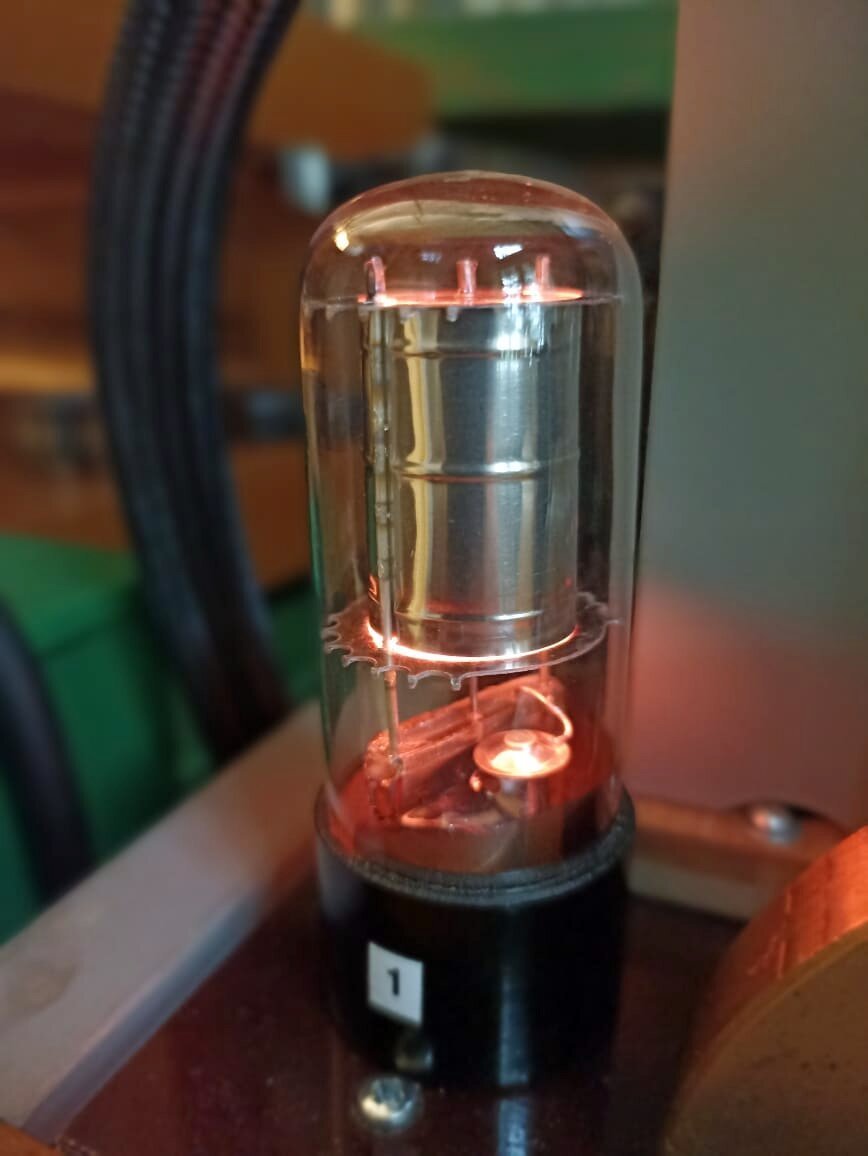

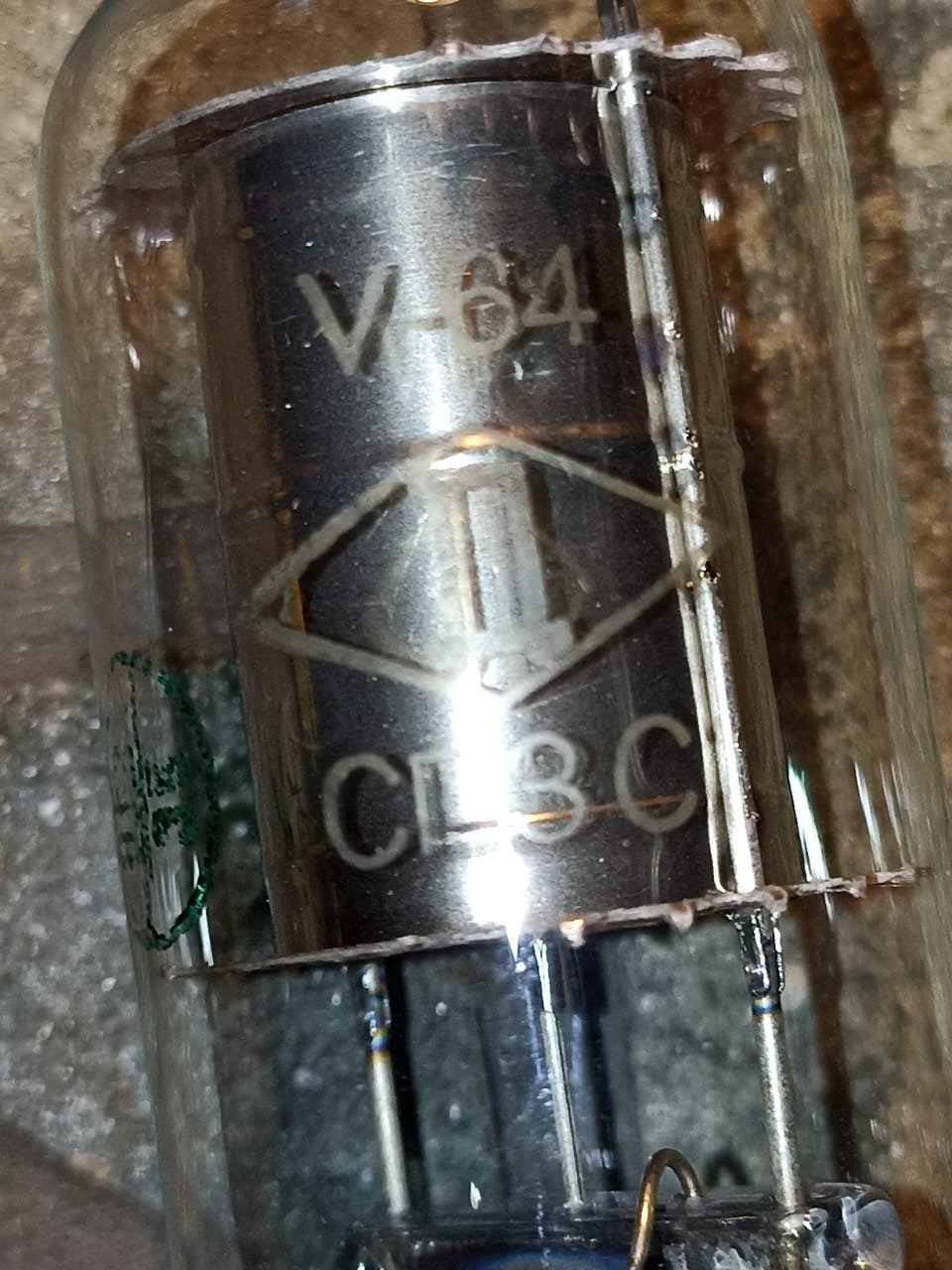

Решил для себя сравнить по звучанию СГ3С и Tungsram OC3/VR10. Также большой разброс по напряжению. Пришлось подбирать пару из кучки. Поначалу ОС3 не понравились, мутноватое тупое звучание. Второй день грею по 3-4 часа и слушаю в процессе. Посмотрим как они изменятся со временем. Цвет свечения немного иной в сравнении. Насколько знаю, наполнение СГ аргон-неон-гелий? Возможно пропорции газовой смеси чуть отличаются.... Не знаю есть-ли различия в катодах, а аноды на вид схожие, никелевые.

BAA Master

BAA

Posted
Posted
11 minutes ago, Normann said:

Захват для пальца будет, или микролифт решит задачу? А так конструктив вполне универсальный получается.

Я у Соньки подсмотрел. Там захват ставится (если надо) из стальной полоски (тонкой) с двумя отверстиями под винты крепления. Проверил БФ-4 на материале - работает. Буду отверстие развертывать и клеить. Разъем от Техникса. Прессовать боюсь. Как бы не лопнуло.
И да, микролифт есть. Головка должна в конце месяца прибыть...

S.Laptev Mentor

S.Laptev

Posted
Posted
1 час назад, Normann сказал:

Захват для пальца будет, или микролифт решит задачу? А так конструктив вполне универсальный получается.

Фингерлифт, если по русски, с весом проблемы, под каждую головку надо свой шелл, увы.

Normann Local

Normann

Posted
  • Author
Posted
1 час назад, BAA сказал:

Я у Соньки подсмотрел. Там захват ставится (если надо) из стальной полоски (тонкой) с двумя отверстиями под винты крепления. Проверил БФ-4 на материале - работает. Буду отверстие развертывать и клеить. Разъем от Техникса. Прессовать боюсь. Как бы не лопнуло.
И да, микролифт есть. Головка должна в конце месяца прибыть...

На Аудиотехнике также, "фингерлифт" по-нашему, по-рЮсски, как Сергей упомянул, под винты из тонкой мет.пластинки - лёгкий.  А массу шелла можно и грузами-менять, например прокладками сверху. Этот шелл под лёгкие головы, как я понимаю, потому пластинки могут быть не велики. Теми же винтами прижимать можно. Всё корректируется.  А насчёт клеить - прессовать, зависит от эластичности материала. Пресс конечно лучше, но без излишнего натяга.

Normann Local

Normann

Posted
  • Author
Posted
19 минут назад, S.Laptev сказал:

Фингерлифт, если по русски, с весом проблемы, под каждую головку надо свой шелл, увы.

Весовые пластинки накладывать, как на некоторых винтажных типа Грея. Там они для другого, правда...

Я тоже эфф.массу тонарма подстраиваю грузами, спереди и сзади пропорционально. Это колхоз, но работает прекрасно.

  • Like (+1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted
1 час назад, BAA сказал:

Я у Соньки подсмотрел. Там захват ставится (если надо) из стальной полоски (тонкой) с двумя отверстиями под винты крепления. Проверил БФ-4 на материале - работает. Буду отверстие развертывать и клеить. Разъем от Техникса. Прессовать боюсь. Как бы не лопнуло.
И да, микролифт есть. Головка должна в конце месяца прибыть...

У Сони как раз родной шелл литой вместе с финжелифтом. Отдельный из стальной пластинки как у СМЕ очень неудобны, при настройке головки, а на неё уходить до получаса, "стальной захват" оказывается в кривом, неправильном положении обычно.

15 минут назад, Normann сказал:

Весовые пластинки накладывать, как на некоторых винтажных типа Грея. Там они для другого, правда...

Я тоже эфф.массу тонарма подстраиваю грузами, спереди и сзади пропорционально. Это колхоз, но работает прекрасно.

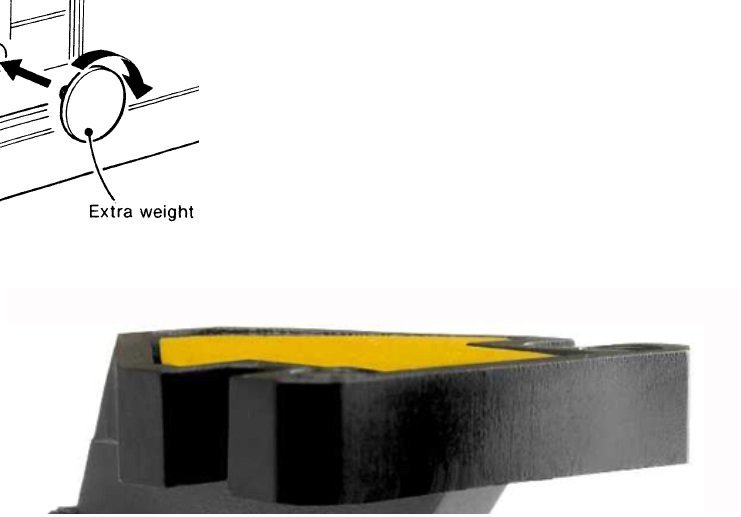

"Весовые пластинки" присутствуют у многих вертушек, укомплектованных на заводе конкретными головками, а если вес надо уменьшить?

  • Smile 1
BAA Master

BAA

Posted
Posted

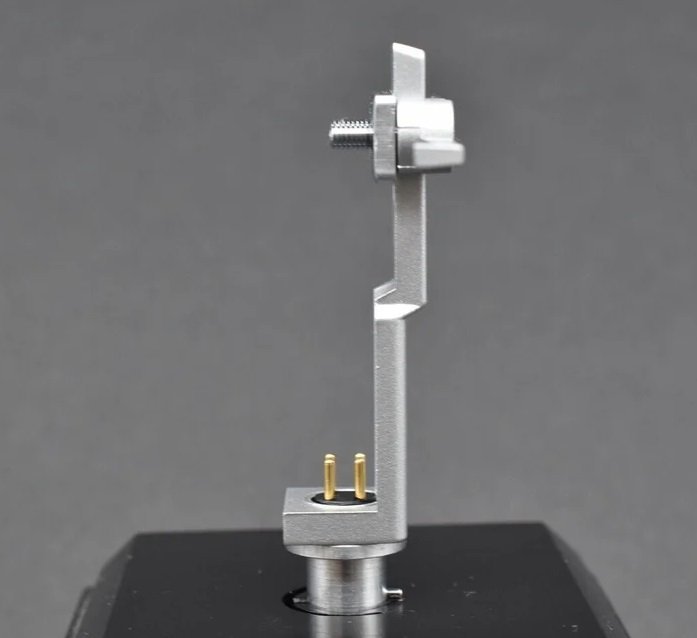

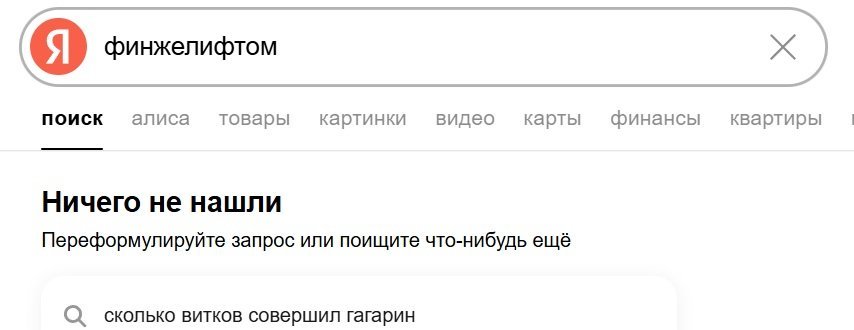

Всё ...ть как всегда. На снимке четко видно "финджелифт", простите за мой французский. Яндекс такого не знает.
Чтоб я еще чего выложил... мазателям известной субстанцией.


  • Hmm... (-1) 1
BAA Master

BAA

Posted
Posted

Говорят, что в тонарм, что в картридж можно добавлять груз(ы)
Причем в том самом проигрывателе это не имеет значения...

Goofnm Proficient

Goofnm

Posted
Posted

Работа пионерского детства. Профиль - дверь советской химчистки, булочной и проч.,
втулку точил на УПК, развальцовка зубилом, контактный изолятор - фторопласт. Он,
вместе с контактами и проводами залит эпокси внутри втулки, на ней же держится
лапка для пальцев, часть которой вставлена во втулку. Gradisca.


  • Like (+1) 1
  • Smile 2
S.Laptev Mentor

S.Laptev

Posted
Posted
36 минут назад, BAA сказал:

Всё ...ть как всегда. На снимке четко видно "финджелифт", простите за мой французский. Яндекс такого не знает.
Чтоб я еще чего выложил... мазателям известной субстанцией.


У меня Яндекс такую штуку находит легко:

ORTOFON MKII Fingerlift OR2410112

Моей вины тут нет, что эта штука же лет сто так называется.

2 часа назад, BAA сказал:

Я у Соньки подсмотрел. Там захват ставится (если надо) из стальной полоски (тонкой) с двумя отверстиями под винты крепления.

Если соньковский, который литой на самом, зафотать с такого ракурса, то они будут выглядеть одинаково. Ну, в смысле "захвата".

Russ3000 Local

Russ3000

Posted
Posted

Когда пришлось выпиливать сверхлегкий шелл из дерева. не нашел лучшего, как вставить кусочек зубочистки из бамбука в отверстие сбоку, невесомо получилось, металлическая штука весила полграмма.

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
4 часа назад, BAA сказал:

Говорят, что в тонарм, что в картридж можно добавлять груз(ы)
Причем в том самом проигрывателе это не имеет значения...

Так ли всё просто на самом деле ?  Навалил грузиков и слушай в удовольствие ?  Не знаю , в вопросах винила , особенно настроек тонарма , внятных пониманий отличий роликовых приводов от прямоприводных , подсознательно хочется больше адекватной инженерии -что из чего следует и почему.  В своё время это попытался сделать ув. А. Лихницкий , представив ряд статей на эту тему , где уже работали физические и математические доводы. Гантельный резонанс , к примеру , или почему пружинный тонарм субъективно выигрывает у традиционного .

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted

Я за комбинированный вариант (пружина + груз). Вообще с пружинным вариантом всё неоднозначно, куча потребительских минусов при использовании с головками с малым/средним прижимом. Впрочем есть и плюсы, как всегда. Для себя я отметил следующие минусы : При использовании короткой пружины присутствует изменение прижимной силы в зависимости от толщины пластинки, как и на коробленных, пружину приходится демпфировать всякими смазками, чтобы минимизировть микрофонный эффект, но он всё равно присутствует. Из плюсов могу отметить эффект преднатяжения поворотных/наклонных пар подшипников, что полезно для исключения стуков в них, но ускоряет выработку и увеличивает трение. Насчёт всяких там "гантельных" резонансов - не увидел ничего значимого в этом для себя. Материалы, конструкция и качество изготовления тонарма вносят в десять раз больший эффект, чем...

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted

Поставил сегодня снова СГ3С вместо ОС3. Буду периодически менять для сравнения. СГ погретые, а ОС3 только в начале процесса, но буду продолжать греть... Всё же хочется иметь чёткое понимание приоритетного для себя варианта, чтобы исключить эффект самовнушения.

Sergio Proficient

Sergio

Posted
Posted
2 минуты назад, Normann сказал:

исключить эффект самовнушения

Помогут аппаратные средства контроля и измерений.

S.Laptev Mentor

S.Laptev

Posted
Posted
12 минут назад, Sergio сказал:

Помогут аппаратные средства контроля и измерений.

Бывают такие приборы?

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted
43 минуты назад, Sergio сказал:

Помогут аппаратные средства контроля и измерений.

Как Вы себе представляете аппаратный отбор стабиловольтов по звучанию? По напряжению они отобраны довольно точно.

Goofnm Proficient

Goofnm

Posted
Posted
3 часа назад, Normann сказал:

чёткое понимание приоритетного для себя варианта,

Это зависит от погоды, влажности, давления, настроения и прочего гормонального фона.
Ну и типа музыки, разумеется. У меня в некоторых усилителях есть переключение CRC/CLC
и бумага/электролит. Время от времени "чёткое понимание приоритетного для себя варианта"
меняется на диаметрально противоположное. А потом обратно. Гантельный резонанс. Но, если
"чёткий приоритет" в течение дня-двух не фиксируется, это значит, что оба варианта негодные.
Для данного слушателя в данный промежуток времени.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted
10 минут назад, Goofnm сказал:

Но, если
"чёткий приоритет" в течение дня-двух не фиксируется, это значит, что оба варианта негодные.
Для данного слушателя в данный промежуток времени.

Пожалуй...

Фаворит есть, но тешу себя надеждой на рывок уатсайдера )))

Xрюн222 Mentor

Xрюн222

Posted
Posted
23 минуты назад, Goofnm сказал:

Это зависит от погоды, влажности, давления, настроения и прочего гормонального фона.
Ну и типа музыки, разумеется. У меня в некоторых усилителях есть переключение CRC/CLC
и бумага/электролит. Время от времени "чёткое понимание приоритетного для себя варианта"
меняется на диаметрально противоположное. А потом обратно. Гантельный резонанс. Но, если
"чёткий приоритет" в течение дня-двух не фиксируется, это значит, что оба варианта негодные.
Для данного слушателя в данный промежуток времени.

Вот именно в силу упомянутого - всегда стараюсь в поделках/модернизациях "для себя", по возможности, делать оперативное переключение  2...3....и тд приоритетных вариантов, "чтоб потом еще за одной не бегать" (С)... Мало ли какие новаторские идеи, настроение и пр., достаточно щелкнуть переключателем и/или переставить перемычку...

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted

Вариант хороший для ускорения процесса. Я тоже так иногда делал для выбора предпочтений на первичном этапе. Со временем оказывается, что в итоге слушаю в одном варианте и не хочется переключаться в другие. Это и есть цель! Лишнее убирается при очередном наведении порядка или преобразовании макета в законченное изделие.

Здесь всё проще - переткнуть лампы не долго, даже накалы не отключаю. Так что вполне оперативно и скорострельно!



  • Like (+1) 2
