Сообщения
-
By Colonel Burrous · Posted
Сергей Михеев, знаменитый журналист, однозначно говорил, что кроме бед, это ИИ ничего не принесёт. -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Давайте уже к гуманитариям. Вместе с автоколебательной противоэдс. Хотя последнее - не Вам. -
Потому что это ИИ, поэтому на форуме у нас его "сообщения" под запретом, как не отражающие полную реальность или погоду у синоптиков - 50 на 50% , гадание сплошное. -
еще добавлю что корпус из фанеры 10мм, это вибрирующая акустика , т.е именно в этом вся фишка ее кайфового звука - Resonanzboden, такого типа выпускали большие приемнки как Saba, Graetz или Grundig. Никаких масивных толстых стенок как 15-20мм или того толще!!! -
Нашел!!!! черт ногу сломит что там выпускали то и зачем столько модификций Внешние размеры (ВхШхГ): 1000х450х320 мм ( с ножками или без история уже умалчивает) Вес одной АС: 20 кг но здесь не 2гд-8!! а 2гд-28, т.е где что как пишут, но схема фильтра верна и фото! там не 2гд-8!!! Может и наверно 2гд-28! Вот если такое попадется. надо сразу брать, даже как резервную акустику, или на кухню..в любом случае брать !!! Вес ее 20кг, вес второй и третьей 16 и 15кг
-
By Colonel Burrous · Posted

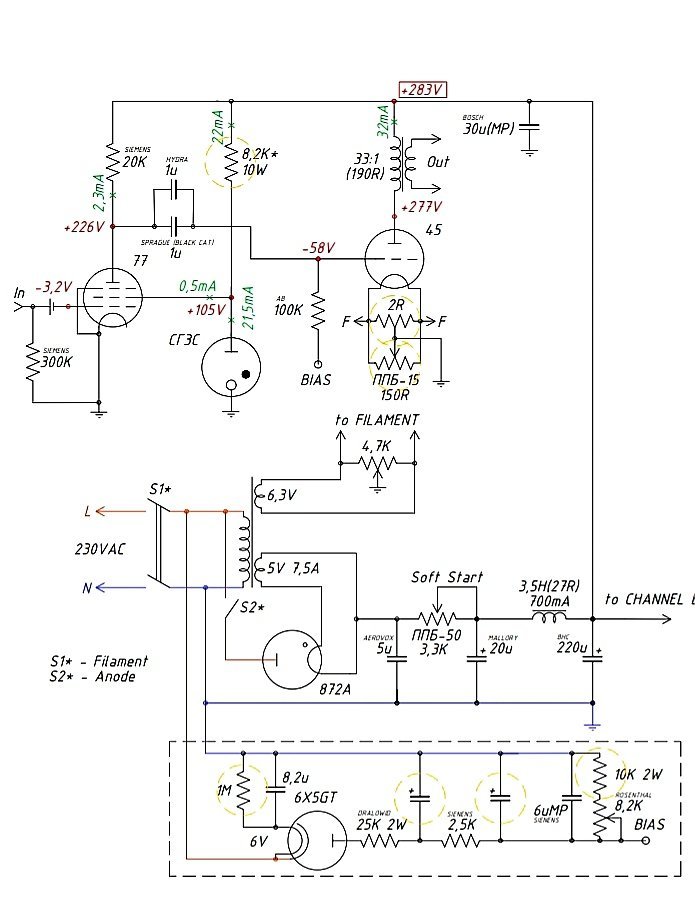

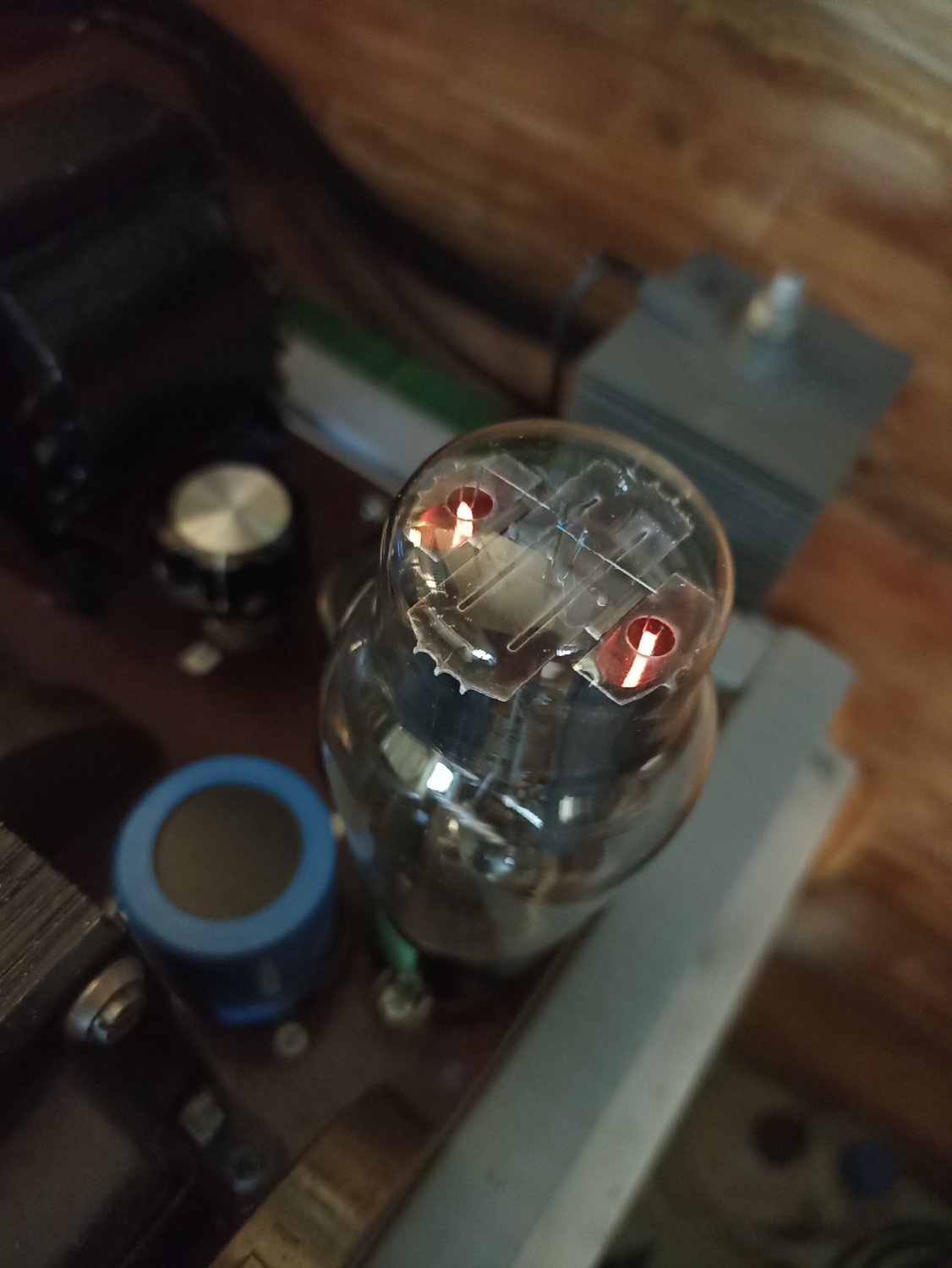

Вы более чем странный человек, мистер матсс. Я Вам, уже тысячу раз говорил, что схема Корзинина не применима к блокам питания на прямонакальных кенотронах, а моя-применима. В схеме Корзинина, кенотроны горят как свечки, что было мною опробовано. Делаю однозначный вывод о том, что специфику работы кенотрона, Вы не знаете. Так же, в который раз, прошу пояснить, почему ИИ назвал мою схему неработоспособной, а она работает уже 20лет и не было ни одного сбоя в работе? Прошу ответить конкретно, не сползая на пустопорожние разговоры. -

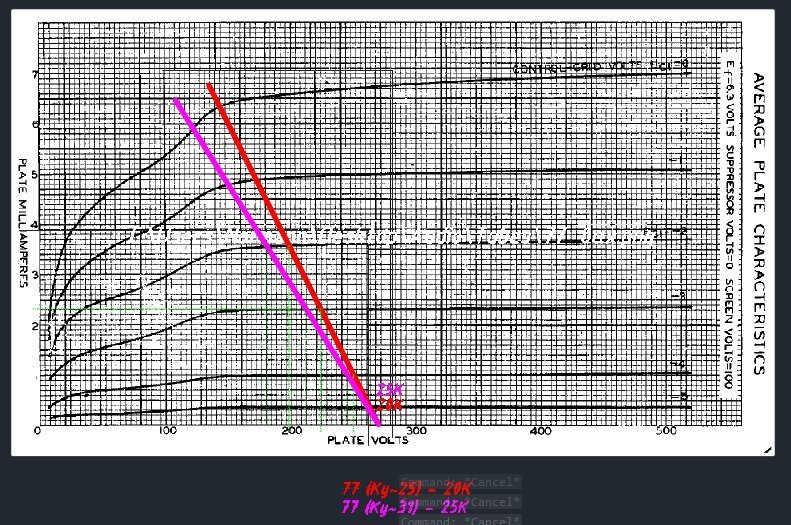

Пока руки доделывают предусилитель, голова уже живет следующим этапом - фонокорректором.) По душе общая архитектура Pultec PC-10: две одинаковые ступени усиления, между ними коррекция. Но там есть свои проблемы при работе на низкоомную LCR коррекцию. Склоняюсь выполнить ступени по такой схеме: Уже не вспомню откуда у меня взялся этот фрагмент (возможно Вы, Никита Сергеевич, публиковали) и чье авторство схемы (Нойман, ЕМТ ли?), но такая конфигурация более логична при работе на 600 Ом. По прикидкам, усиление ступени около 30дБ, выходное сопротивление 130 Ом. Вопрос в том, повторял ли кто-нибудь эту (подобную) схему, есть ли какие подводные камни? На бумаге у меня пока расхождение только в номинале катодного резистора первой лампы и нужность RC-цепочки в аноде под сомнением. Ну и некоторые опасения по поводу срока жизни ламп выходных каскадов в таком режиме. -
и как видно из фото были модели с ножками и без, где без ножек снизу окаймовка идет где ткань. Где то я видел фото , не могу найти, и если не путаю то два сч 2гд-8 стояли по бокам как раз в дизайне что материал клином идет вверх
-
всё же я ошибся, продедушкой симфонии была акустика от первой стерео радиолы Тейка Никогда не видел такую радиолу так же, как и акустику к ней, в которйо как раз по два динамика СЧ. И как понимаю когда вупустили стерео радиолу симфония, то ее - эту акустику комплектовали со стерео симфонией с 64 по 67год (наверно, но это не точно) Тейка выпускалась с 59ого года, т.е получается эту акустика шлая с 59 по 67год.(?) Нигде не встречал ни такую радиолу ни акустику эту живьём. В МРБ 402 пишут что тейка была автоматом на 10 платинок, и динамики в акустики там стояли 6гд-1 лопух и два вч 1гд-1. Вообще понятно что дело тёмное и ничего непонятно
-
By Colonel Burrous · Posted

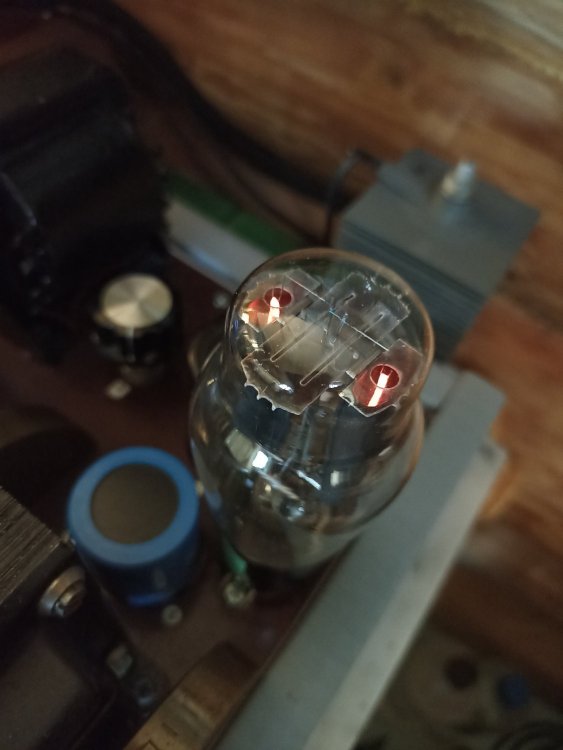

Слово "ньюанс", в русском языке не существует, читайте словарь Даля и Ожегова. Нигде и никогда я не писал о том, что я умней других. Мало того, я везде указываю, что в радиотехнике я ничего не понимаю и не имею соответствующего профильного образования. Большие ёмкости применены мною с определённой целью-увеличение времени задержки подачи анодного напряжения на кенотрон. Во время подачи напряжения на любой аппарат, хоть на транзисторный, хоть на ламповый, наступает момент , характеризующееся термином-"нестационарный процесс". Это есть ни что иное, как формирование ионных связей во всех элементах схемы, нельзя не учитывать, также такой параметр как экстра-ток включения/выключения аппаратуры. Время это мало, но оно достаточно, чтобы умертвить прямонакальный кенотрон . У меня, время от начала включения, до полной подачи напряжения составляет 1,5 минуты, а в оригинальной схеме 1-2 секунды. Разницу улавливаете? Схема моя была специально разработана для б/п, имеющего на своём борту прямонакальный кенотрон, но, по-видимому, все мои оппоненты, этого до сих пор не поняли. -
By Константин · Posted
Лучше давится наведенная на вторичку ЭМ помеха, если снимаем сигнал ОС, вполне актуально. Предположительно лучшее подавление автоколебательных процессов от обратной эдс акустики. -
Борьба за класс B, в классе А практически никаких преимуществ не будет, а, возможно, что-то и ухудшится. Но это надо более детально рассмотреть. -
У меня тоже старых монопластинок много, более 100шт, мойка позволила значительно уменьшить посторонние шумы. Вот тоже думаю, как сделать из стереосигнала моно, сложением каналов, но отбросить все, чего нет в обоих каналах одновременно, этакий 2И-НЕ аналоговый :) -
Не обещаю, но сильно подозреваю, что ДХ ( а он совершенно "адназначна!"(С) был "голова!"(С), каких по пальцам пересчитать, в истории хи-фи) учитывал емкостную наводку с первички на вторичку, НЕ считая ее сплошным "слоем фольги" и учитывая ее индуктивность рассеяния, что оправдано на высоких частотах (десятки кГц). Хотя в целом это все и наз. идея "самоэкранирующего" устройства обмоток. -
Может, но вместе с сеткой , дружно. Тут ведь правильный РР в сверхчистом А. Недавно макетировал выходной каскад на кт88 по схеме РР КП, питание 600 в, смещение порядка 60 в фикс., средняя точка вых.тр.на земле, те же примерно 320...350 в сигнала, что были на катодах, были и на сетках. При смещении -60.
-
-
