Тернистый путь построения нового аналогового источника...

Normann

By Normann
in Analog

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted

"Естественно делитель был установлен на входе в усилитель. Интерконнект у меня длинный и оказалось, что аналогичный делитель перенесённый на выход корректора, сразу после транса, намного более заметен по своему влиянию...

Помню на старом АП Сергей Банковский рекомендовал располагать резисторы коррекции (они же делитель по совместительству) RX корректора не рядом с трансформатором, а ближе лампе.

  • Like (+1) 1
  • Replies 778
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

Наконец-то приехал второй транс. Прошло более полугода с этими "почтами". ))) Процесс идёт своим ходом. На следующей неделе постараюсь установить их в корректор и послушать результат. Ктр - 10:1, втор

Normann
Normann

Процесс идёт потихоньку. Ещё немного времени на косметику, смазку всего и буду устанавливать тонарм. Стол даже в 50гц варианте работает очень тихо. Ролик не слышен совсем, с стрекотание мотора мо

Normann
Normann

В общем вчера утяжелил тонарм. Пришлось отлить дополнительный груз противовеса и добавить 10гр в районе головки. Также ввёл дополнительное горизонтальное демпфирование. В итоге вертикальный резонанс о

Posted Images

Normann Local

Normann

Posted
  • Author
Posted

Сегодня день отслушивания системы с 6F6 в выходном каскаде корректора. С ними усиление как раз в точку!  6.8 против 9.8 у 6V6. Есть три старых пары 6F6 (Kenrad, RCA, GE) и пара 6Ф6С 53г.в.. Звучание конечно кардинально иное в сравнении с 6V6...

Интересно, а кто для Kenrad лампы делал? Просто они не похожи ни на какие другие совершенно по звуку.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Наиболее вероятно - TUNG-SOL и RCA. Ещё, по мере необходимости, абсолютно всё и для всех делала SYLVANIA, ну или эти "все"  просто маркировали то, что под руку попадались, скорее всего.

,

  • Like (+1) 1
Normann Local

Normann

Posted
  • Author
Posted
12 минут назад, Xрюн222 сказал:

Наиболее вероятно - TUNG-SOL и RCA. Ещё, по мере необходимости, абсолютно всё и для всех делала SYLVANIA, ну или эти "все"  просто маркировали то, что под руку попадались, скорее всего.

,

Да уж, разобраться в этом невозможно )))

Normann Local

Normann

Posted
  • Author
Posted

Краткий отчёт о проделанной работе за прошедшие несколько дней.

По итога проб и прослушиваний в выходном каскаде корректора обосновалась пара 6F6 (спасибо Михаилу Торопкину). Режим: 280в/-20,5в. Пришлось немного повысить верхний предел регулировки напряжения смещения, заменил трансик на 24-вольтовый. Теперь можно регулировать смещение в широких пределах. По Кус попал в оптимальный режим, не требующий дополнительных регулировок и ослаблений. Звучание энергичное, с хорошим драйвом, сбалансированное тонально и эмоционально, и в то же время утончённое, аккуратное, можно сказать академическое! Понятно, что многое зависит от конкретных ламп. Есть желание попробовать что-то в крупном стекле, в кобре.

Normann Local

Normann

Posted
  • Author
Posted
33 минуты назад, ВКН сказал:

Сергей, на авито висит парочка 42 пентодов Tung-Sol. Знакомый пррдает. Поищи.

Спасибо. Гляну.



Normann Local

Normann

Posted
  • Author
Posted

Актуальный на сей день вариант. Вроде бы все изменения прорисовал... Отключаемую анодную цепочку пока убирать не стал - может когда-то быть полезной.

RIAA (11-05-2024)l-PDF.pdf

Normann Local

Normann

Posted
  • Author
Posted

Заберу 42-е, написал продавцу. Спасибо Константину за подсказку. Видимо мне нужно почаще заходить на Авито ))).

CHEL_EV Proficient

CHEL_EV

Posted
Posted

Сергей, а 7П12С пробовали вместо 6Ф6С? Тоже интересный вариант. У нас в Челябинске они есть

Normann Local

Normann

Posted
  • Author
Posted
5 минут назад, CHEL_EV сказал:

Сергей, а 7П12С пробовали вместо 6Ф6С? Тоже интересный вариант. У нас в Челябинске они есть

Не пробовал таких. Вообще не удобная для меня лампа, начиная от накала...



ВКН Local

ВКН

Posted
Posted
47 минут назад, Normann сказал:

Заберу 42-е, написал продавцу.

Поздравляю. Это, вероятно, лучшее, что можно применить за такие деньги. Я постеснялся предложить свои 41 пентоды, они скучнее.

  • Like (+1) 2
  • 2 weeks later...
Normann Local

Normann

Posted
  • Author
Posted

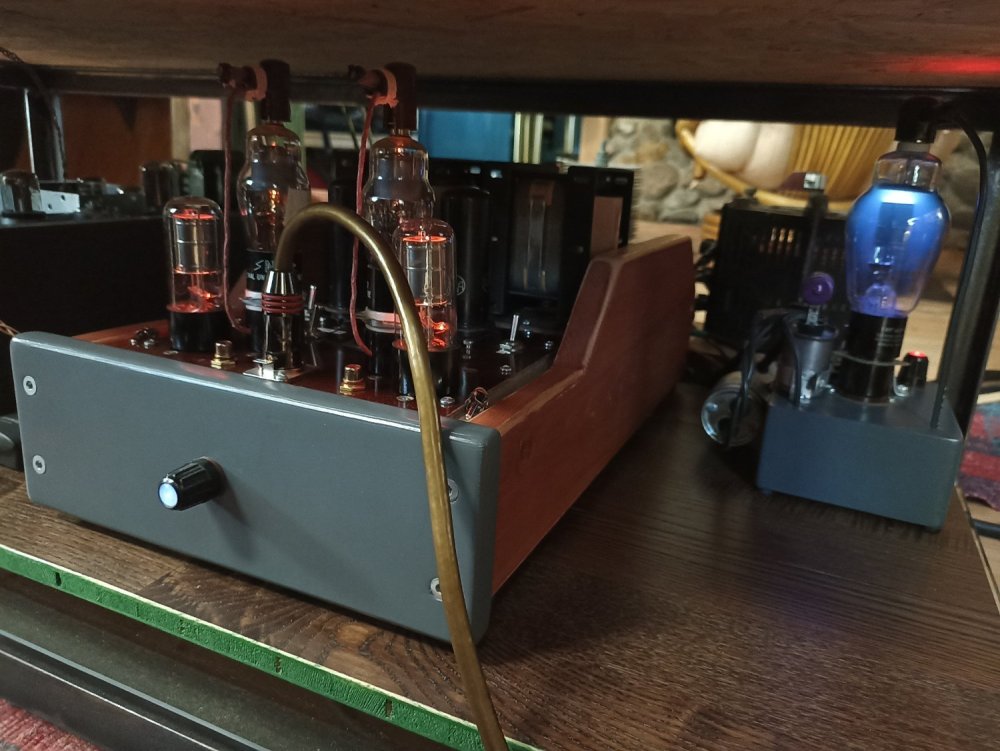

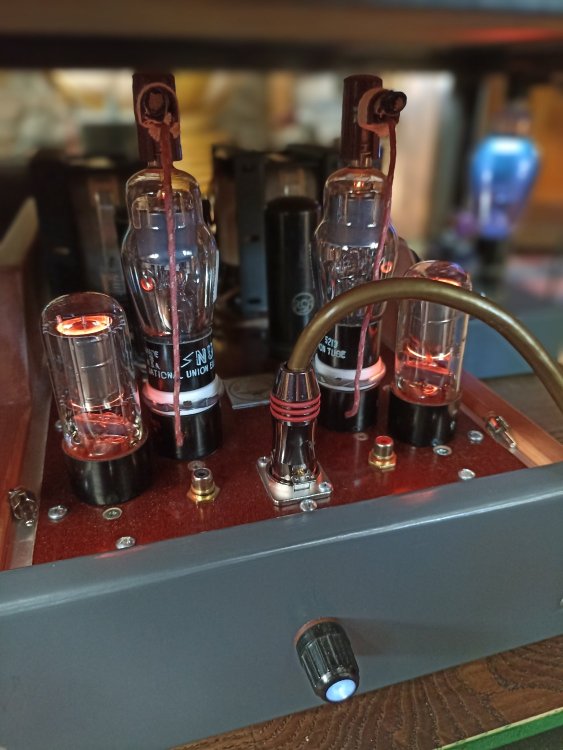

Лежала в коробке пара древних 6L6 RCA и решил их послушать в усилителе в сравнении с 6V6G, которые использую штатно.

Немного превысил мощность на аноде, но думаю, что это не смертельно. Режим 268, /63/-20. Естественно в триоде, как и всегда, гружу на 10К. Первые впечатления - очень достойно, особенно на симфонической музыке. Никакой страшной второй гармоники я не замечаю, видимо анодная нагрузка сказывается положительно. Пока погоняю так.



6L6SE_final.pdf

  • Like (+1) 6
Normann Local

Normann

Posted
  • Author
Posted
26 минут назад, CHEL_EV сказал:

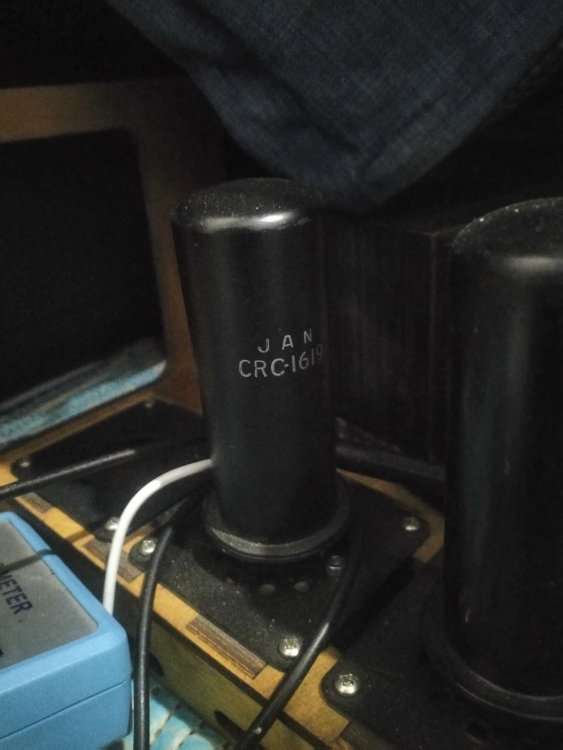

Ещё тогда осталось послушать их прямонакальные аналоги 1619, накал 2.5вольта


Евгений, а зачем? ))) Столько лишних телодвижений ради чего?

CHEL_EV Proficient

CHEL_EV

Posted
Posted
11 часов назад, Normann сказал:

Евгений, а зачем? ))) Столько лишних телодвижений ради чего?

Ну мы же любим попереберать лампочки. Как бы мы ту все болеем по доброму лампами. Вдруг 1619 будет лучше. Я правда сам её ещё не слушал. Но предполагаю что будет лучше

Normann Local

Normann

Posted
  • Author
Posted
3 часа назад, CHEL_EV сказал:

Ну мы же любим попереберать лампочки. Как бы мы ту все болеем по доброму лампами. Вдруг 1619 будет лучше. Я правда сам её ещё не слушал. Но предполагаю что будет лучше

Евгений, мороки слишком много. Не хочется ставить ещё один начальник ради этого. Если уж переходить на накал 2,5в, то тогда уж прямонакальный триод ставить сразу, а не тетрод в триодном режиме.

А что опытное сообщество скажет про данный режим моей 6L6? 270/63 для неё удобоваримо? Всё-таки за пределами даташита.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted

Эту неделю также тестирую две пары разных 42 на выходе корректора и сравниваю с древними 6F6. Я бы не сказал, что 42 во всём превосходит те 6F6. Возраст всё же идёт лампам на пользу, как и хорошему вину! Однозначного предпочтения нет на данный момент.

  • Thanks (+1) 1
VTver Community Regular

VTver

Posted
Posted
В 06.05.2024 в 08:56, Normann сказал:

Размышляю последнее время над следующим вопросом:

Головок у меня несколько, соответственно, приходится корректировать Кус корректора под каждую из них. Имею выходной трансформатор со вторичкой 0-50%-100%, но испытываю иногда насущную потребность в отводе 75%. Любой РГ включенный после транса, даже на супер-пупер кошерных резисторах, угольных, проволочных и т.д, перепробовал несколько вариантов, катастрофически "убивает" звучание, замутняет и притупляет его. Задача: как имитировать отвод 75% с минимальными потерями?

Решение по регулятору громкости в преде JBL SG-520 , в одном из самых дорогих винтажных предов ,создан известным инженером Бартом Локанти ,  резистивная проволока, намотанная на небольшую стеклянную оправку. «Салазки» скользят по намотанной проволоке.
Торговая марка этих потенциометров — Duncan Electronics Inc , американская компания, базирующаяся в Коста-Меса в Калифорнии и специализирующаяся в   авионики.image.jpeg.02b088c5a6d4143faf46acbe3fd27159.jpeg

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
Posted
В 24.05.2024 в 12:37, Normann сказал:

Возраст всё же идёт лампам на пользу, как и хорошему вину

А вдруг окажется что лампы оказались не хорошие и превратились в "уксус". ?  :smile-03:

Молодое вино тоже имеет свои прелести....

Normann Local

Normann

Posted
  • Author
Posted
10 часов назад, ТимВал сказал:

А вдруг окажется что лампы оказались не хорошие и превратились в "уксус". ?  :smile-03:

Молодое вино тоже имеет свои прелести....

Всё возможно, если потерян вакуум.... А в остальном чаще это правило соблюдается, чем опровергается, если сравнивать однотипные.

Normann Local

Normann

Posted
  • Author
Posted
11 часов назад, Anatolii сказал:

ППБ не тоже самое?

Физически - да, как и любой проволочный реостат, а в реальности - нужно сравнивать используемые материалы и конечно слушать. Ничего сказать конкретного не могу, не имел с ними дела.

Normann Local

Normann

Posted
  • Author
Posted

В общем, по результатам кратких четырёхдневних тестов в корректоре на выходе обосновались TungSol 42. По сумме качеств они подошли лучше всех остальных. Относительно усилителя, в котором на этой неделе играют 6L6 RCA, то я пока в раздумьях насчёт них. С одной стороны нравится яркость и прозрачность звучания, особенно на струнных и больших составах, а с другой стороны как-то не хватает интимности 6V6G Zenith, теплоты и бархата звучания, толики "винтажности".
