4 часа назад, BAA сказал:

Тогда вряд-ли схема сильно отличается, там скорее надежность и воспроизводимость параметров, то есть качество. Входные/выходные трансы видно, WIMA, BC электролиты, что-то спецмаркированое красное, мелкие емкости полисторол. Релюхи.
На закусь
 "Кроме того, в связи с лучшей проводимостью металлической фольги, угол потерь, у конденсаторов Audyn Cap Kp-Sn, в 10 раз меньше, чем у обычных полипропиленовых конденсаторов. "
Опять у маркетологов олово лучше алюминия проводит и диэлектрические потери от обкладок зависят.

Две одинаковых ленточки берем. Одна пусть из 4 микронного напыленного ("рыхлого") алюминия, другая 10 микрон катанное  олово.  Точно уверены, что у первой будет ниже сопротивление? Далее. При измерении тангенса (!) - сможем ли отличить омические потери в диэлектрике от омических же потерь в удельно высокоомных обкладках? Другой вопрос, вполне имеющий право на задание, сколь важно это для данного чудо-изделия несуществующей фирмы...

Posted
54 minutes ago, Xрюн222 said:

Одна пусть из 4 микронного напыленного ("рыхлого") алюминия,

Если сравнивать фольговые то уж фольговые, из катаной субстанции. Олово в 6 раз хуже меди. В связи с толщиной никакого вам скин эффекта нет, а вот тангенс пострадает. Хотя при тех амплитудах не наплевать-ли?

Posted

Скин в фонокорректоре? "Таки я вас умоляю!" (С) Но "звучат" алюминий и олово, цинк, медь и пр. в конденсаторах "по-разному", мед.факт

Posted
2 minutes ago, Xрюн222 said:

Скин в фонокорректоре? "Таки я вас умоляю!" (С)

А вы вообще читаете?

6 minutes ago, BAA said:

никакого вам скин эффекта нет



Posted
В 11.04.2022 в 20:39, Nittis сказал:

Господа, у меня есть необоснованное подозрение, что в первый каскад может стать C3g.

С уважением, Nittis

Находясь в рамках данной ветки задам вопрос.
А что скажет сообщество по поводу применения этой лампы в MM корректоре?

С уважением, Nittis

Posted
В 29.01.2023 в 21:01, Андрей63 сказал:

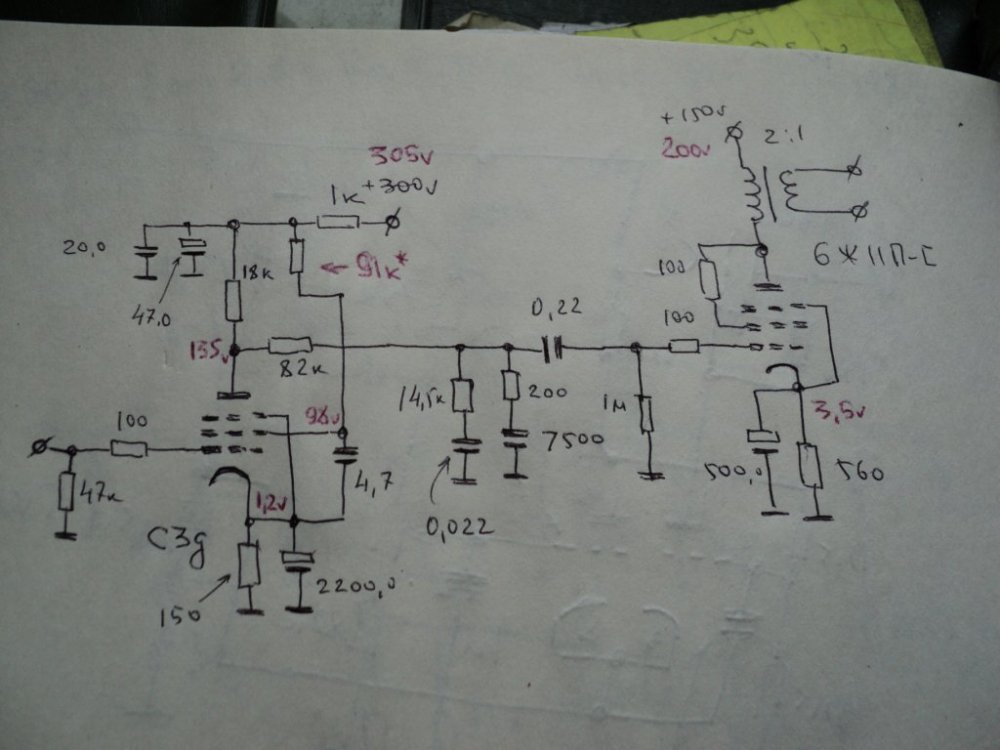

То же самое только с режимами откопал.



Спасибо, Андрей! Эту схему я не смог найти у себя. А ведь была.

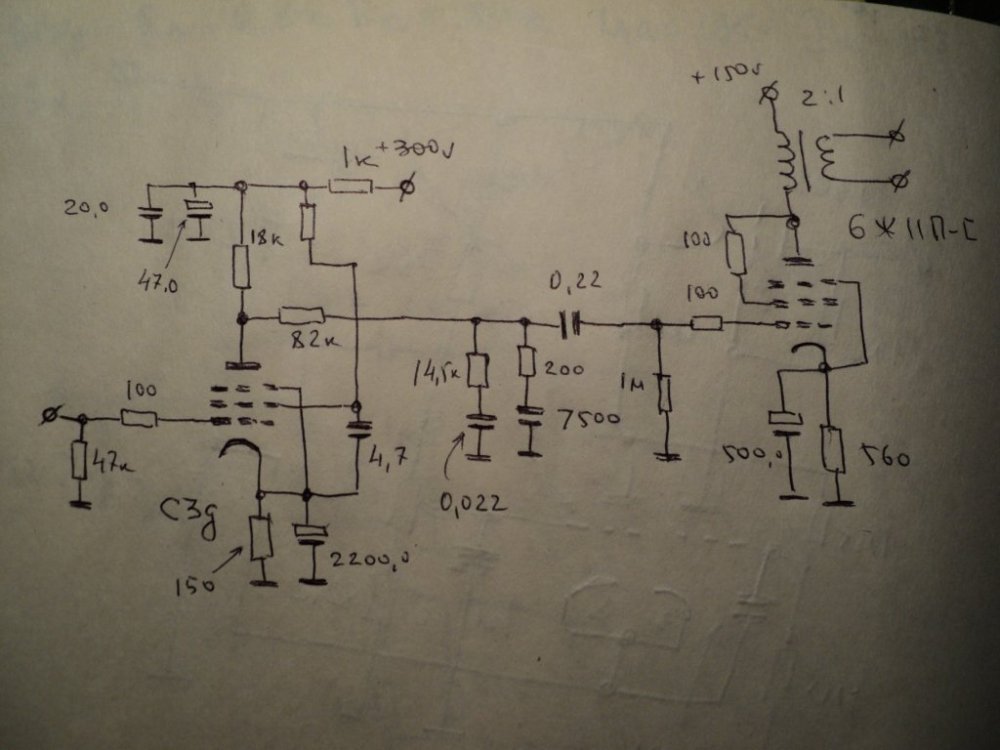

А кто-нибудь собирал на ней, на C3g корректор(ы)?
С уважением, Nittis

Posted
В 29.01.2023 в 22:53, Андрей63 сказал:

 D3a в триоде в первом каскаде корректоров кто нибудь  применял?

Было дело лет 10 назад. Коррекция LCR-модуль. Далее ЕСС85 СРПП каскад на выход.

Posted
10 часов назад, Nittis сказал:



А кто-нибудь собирал на ней, на C3g корректор(ы)?


Юрий, и такую лампочку применяли в корректоре. Правда в  выходном каскаде с трансформатором. Но по итогам прослушивания С3г заменили на ЕВЛ21.

Posted

Кстати можно ли ставить синфазный дроссель на питание ? Тогда постоянная составляющая вроде должна компенсироваться ? Дроссель будет без зазора.

Posted


38 минут назад, Сергей А сказал:

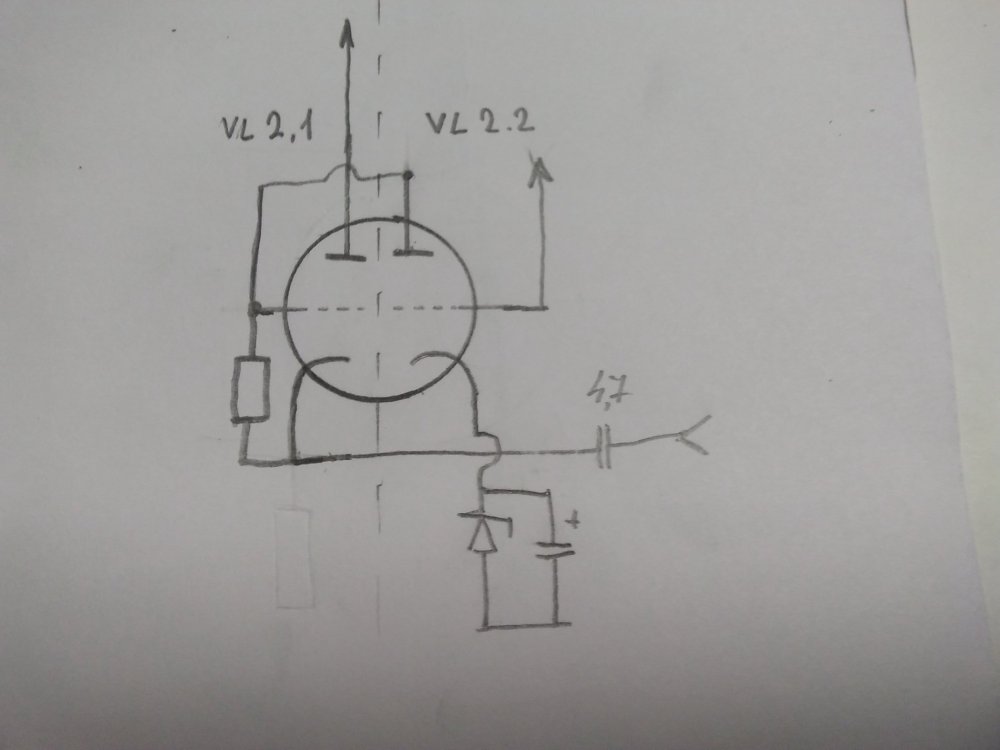

Аноды на второй лампе перепутаны в желтой прессе.

Да по маркировке половинок лампы получается так?



Posted
1 час назад, ВКН сказал:

На общем магнитопроводе???? Тогда какой в дросселях смысл?



А какой у Др смысл ? Сопротивление переменному току. И это был вопрос , если что.

Posted
2 часа назад, johnson1496 сказал:

У меня C3G с трансформатором как выходной каскад в корректоре и сейчас стоит. Выходное R как раз 600 Ом.

  А какой Ктр трансформатора при 600 Ом?

Posted
48 минут назад, Сергей А сказал:

И это был вопрос , если что.

Так и в моем ответе есть ответ.
