Несколько лет назад я запустил ветку (начало здесь http://hiend.borda.ru/?1-7-0-00000274-000-0-0-1605522463) по переходным характеристикам фонокорректора, где описал свои опыты по ее - ПХ - улучшению (все мои опыты относятся к ламповым схемам без частотной коррекции в обратных связях. С таковой можно получить все что угодно).
Есть два пути (с приемлемыми значениями резисторов и конденсаторов корректирующей цепи):
1. исключить конденсатор из катода первого каскада (1. сильно падает усиление 2. если смещение получать за счет токов сетки, то  усиление не падает, но появляется конденсатор в цепи сетки);
2. увеличить ток каскада, работающего на корректирующую цепь, до 12-15 мА (взгляните на Персональный-Студийный от одесситов).
Первый путь я сейчас отрабатываю с целью использовать 6Ж32П/EF86 и им подобные лампы с током 0,5-3 мА (который так распространен в большинстве изделий), но с гальваническим входом.

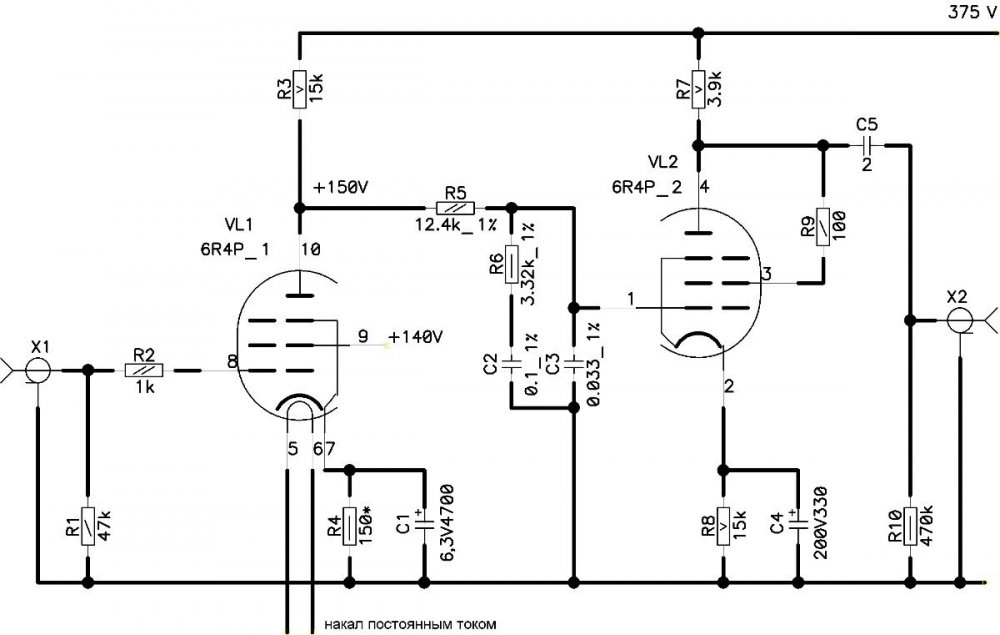

Второй путь использован в описанном в той ветке макете на лампе 6Р4П (его доработка на PFL200 работает у моего друга с начала 2020-ого, питание 375 В).
Я попробую смоделировать при заданном напряжении питания 300 В на этих лампах, это к субботе, может, раньше.


Edited by alss
  • Like (+1) 1
Posted
52 минуты назад, alss сказал:


1. исключить конденсатор из катода первого каскада (1. сильно падает усиление 2. если смещение получать за счет токов сетки, то  усиление не падает, но появляется конденсатор в цепи сетки);


клонденсатор в сетке малой емкости неск микрофарад потому можно найти неэлектролит и получить лучше звук

Другой вариант-завести смещение через головку а катод на землю-исключается резистор и емкость в катоде и малейщая ООС от катодного резистора

Posted

50 мВ - это импульсный сигнал на сильных выбросах или царапинах - царапины тоже составляющие пластинки, куда от них денешься, ну разве что покупать чистые и проигрывать один раз.
Вот примеры - сигнал с головки DN166E на 47 кОм на входе осциллографа, т. е. без усиления и коррекции (20 мВ/дел, 20 мкс/дел)

Импульсная перегрузочная способность должна обеспечить отсутствие насыщения каскадов. Из моего опыта ±50 мВ на входе вполне достаточно. При этом по синусу перегрузочная способность может быть существенно больше и успокаивать владельца техническими характеристиками.

Возможность повышения напряжения питания я учту. И еще - 6П14П/EL84/6BQ5 и т. п. в триоде на выходе дадут раза в два большее усиление при том же выходном сопротивлении - вот еще альтернатива.




  • Like (+1) 1
Posted
3 часа назад, Ollleg сказал:
4 часа назад, sova сказал:

клонденсатор в сетке малой емкости неск микрофарад потому можно найти неэлектролит и получить лучше звук

Лежат в катоды Elna Silmic 2 и Elna Cerafine, хороший звук для элетролитов, проверено .

Отдельно, чтобы не путаться.
При резисторе несколько мегаом для смещения сеточным током достаточно конденсатора больше 2000 пФ, для 47 кОм при его подпорке напряжением смещения достаточно больше 0,2 мкФ - можно поставить хорошие пленочные или фольговые.

Posted

Повысив ток первой лампы( снизив напряжение на аноде) можно сделать непоср. связь со вторым каскадом. 90-100в вполне не жалко вычесть из анодного питания второго каскада при применении трансформаторной нагрузки. А уж при замене 6п1п на EL84/E80L и трансформаторе 2:1 - выгода оче(нь)видна.

Posted (edited)

На 6Р4П почти - без выходного трансформатора - так и сделал - прошу извинить за отклонение от темы



Edited by alss
  • Like (+1) 3
Posted
13 часов назад, alss сказал:

для смещения сеточным током

Неужели "это" еще кто-то использует?!

Помоему, даже для  развлекательных ФК это  уже слишком.

Posted
В 06.04.2022 в 17:01, Ollleg сказал:

Лежат в катоды Elna Silmic 2 и Elna Cerafine, хороший звук для элетролитов, проверено .

Неэлектролиты бывают лучше,  и намного. На мой вкус. Да и Элна я пробовал -не очень понравилось. Хорошие вч, но  низ рыхловат, середина тоже, обьема и телесности охота повыше..

  • Like (+1) 1
Posted (edited)

Думал к субботе смоделировать улучшение переходной характеристики, не получилось, только сейчас выкладываю результат с минимальными изменениями схемы, для этого пришлось ввести обратную связь в первом каскаде и питание поднять до 350 В, а для компенсации уменьшения усиления на выход поставить 6П14П с увеличенной анодной нагрузкой, выходное сопротивление стало 2,5 кОм (6Э5П тоже подойдет).
По-хорошему надо бы 420 В питания и если оставаться в концепции рис. 1а) по Липшицу, то "высокоомную" - не более 60 кОм, чтобы АЧХ без коррекции была не уже 66 кГц по ВЧ - цепь коррекции с соответственно уменьшенными емкостями конденсаторов, при этом увеличить ток анода. Низкого напряжения на аноде не стоит опасаться - размах сигнала на аноде первого каскада на перегрузках не достигает и 2 вольт.



Edited by alss
  • Like (+1) 3
Posted

Господа, у меня есть необоснованное подозрение, что в первый каскад может стать C3g.

С уважением, Nittis

Posted

Месяца 4-5 зазад в одном из подобных корректоров очень ожидаемо-вкусно мною была применена отечественная 6Ж4. Вторым каскадом 6V6GT.

  • Like (+1) 1
Posted

Прошлым летом друг собрал почти полностью железный корректор 6Ж4-6Г1-6П9 по мотивам одесситов, я собрал все для повторения. Выпрямитель сделаю на EZ11 - вообще все в железе! Придется лампы выставлять наружу (тем более что экраны встроены, так сказать).

Posted
8 часов назад, Ollleg сказал:

Аналоги 6П1П (6П6С)...

Между прочим, неплохое впечатление произвели на меня саратовские 6V6GT Tung-Sol (в приобретении помог Гишян Азнаур, товарищ многим известный).

Posted
10 часов назад, Ollleg сказал:

Аналоги 6П1П (6П6С) заметно уступают по звуку 6V6GT ?

Схему можно в "студию"?





Увы, не сравнивал. Сделал, проверил и отдал заказчику. Но старые 6П6С "Светлана" оч. напоминают по звучанию RCA.

Изготовив на 6П1П и вовсе нет вариантов для  прямого "перетыка".

А 6V6gt оч. большое разнообразие на разные уши!

  Схему поищу, но примерно как Ваша.

  • Like (+1) 1
Posted
13 часов назад, ВКН сказал:

одном из подобных корректоров очень ожидаемо-вкусно мною была применена отечественная 6Ж4. Вторым каскадом 6V6GT.

Я в первом ставил EF86, во втором поначалу стояла 6Н6П.

Posted
6 минут назад, Ollleg сказал:

Да всё крутится вокруг этого:

Да, все оно одно и то-же было 18-20 лет назад:

http://altor1.narod.ru/Articles/phono_r.pdf

Не бог весть что, но покрмере EAR-834 от Парравичиние - нервно курил в сторонке, особеено со своим фоном ?

  • Like (+1) 1
  • Круто (+1) 1
Posted

Как правило я всегда делал корректоры, у которых первый пентод с низкой крутизной а выходной каскад - "триод" с высокой. Типа EF37+ EL33, EF86+EL84. Но вариант с "наоборот" (6Ж4+6V6gt) звучит более динамично.

Posted (edited)

Сколько ни пробовал разные пентоды на входе (в т.ч. EF86 разных производителей, ME1400) - не моё. По подсказке А.Бокарёва попробовал 6Н1П-ЕВ (во втором каскаде 6П14П) и на этом пока остановился. Усиление в обрез, но мне хватает.

Неплохо на моё ухо звучала и 6С3П-ЕВ (пробовал по подсказке того же А.Бокарёва)

Edited by Сергей Ал.
Posted
11 минут назад, Сергей Ал. сказал:

попробовал 6Н1П-ЕВ

С ними не будет работать коррекция в аноде, (для чего собственно, пентод и нужен), а так можно и 6С45П и кучу всего другого в развлекательный ФК поставить.



Posted
3 минуты назад, Alex Torres сказал:

...коррекция в аноде

Сам не пробовал, слушал несколько вариантов у знакомых - преимуществ коррекции в аноде не услышал.

  • Like (+1) 1
Posted
1 час назад, Alex Torres сказал:

С ней интереснее

И проще, и схемотехничнее. ? Кстати, не обязательно иметь пентод, можно каскод. Который, опять-таки, обладает некоторыми существенными преимуществами.



1 час назад, Сергей Ал. сказал:

6С3П

Разработана, кстати, именно для каскода. Вместе с 6С4П.
