Трансформаторы на аморфе

RSD

By RSD
in Help for beginners

 Share

Recommended Posts

Сергей К Collaborator

Сергей К

Posted
Posted
15 минут назад, Андрей63 сказал:

Как то наткнулся на производство 211 ламп немецких , дорогущих , толи видео , толи фото, уже не помню, там вообще в двухэтажном особняке всё производство, всё в ручную.

KR Audio на втором этаже здания находятся. Почему то у нас стереотип сложился, что все бренды - это завод с проходной. Ну нет такого в мире аудио компонентов.

  • Hmm... (-1) 1
  • Replies 234
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей К
Сергей К

Ну почему же, многие сравнивали и я в том числе. Для выходных трансов смысла не вижу применять аморфную ленту. Для упоротых можно, они во все места аморф пихают, и в дросселя, и в силовики. Как мантру

Сергей К
Сергей К

Я противник подхода к реализации продута, а не к разработке и расчетам. Собирать по "помойкам" комплектующие, перематывать ржавые трансы и т.п., искать шильдики со знаком вермахта, а потом молиться на

ВКН
ВКН

Мне много приносили говна от абасса для "сделать, чтоб звучало".  А не Вы ли сами купили у меня выходники Хашимото? Почему я их продал? - мои лучше звучат. Это для Вас - фетиш. А я делаю, слушаю

Posted Images

Торопкин Contributor

Торопкин

Posted
Posted

Сергей! Картинка с сараем, конечно, для смеха.

Но хотелось бы видеть от компаний, относящих себя к премиум-классу, приличных изделий.

Андрей63 Local

Андрей63

Posted
Posted
7 минут назад, Торопкин сказал:

Андрей, лет 10 не интересовался.

Или 20? Время летит.

А вот и зря, на примере этого 1660 можно посмотреть даташит, и оказывается он один , что для аморфа , что для обыкновенного железа, рабочая "Тесла " равна 0,9  +/- 0,7 в обе стороны, для обоих типов. Всегда было интересно, что за аморф такой они применили.

Сергей К Collaborator

Сергей К

Posted
Posted
2 минуты назад, Торопкин сказал:

Сергей! Картинка с сараем, конечно, для смеха.

Но хотелось бы видеть от компаний, относящих себя к премиум-классу, приличных изделий.

Во мы любим шильдики, лэйблы всякие иипозантность, цыганщину. Может не на то упор делаем? У них маркетинг и качество изделия на первом плане, как мне видится, а все остальное вторично. Какая разница, где все это изготавливать, важен результат. Менталитет...

  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted

А вот это интересная информация , никогда не слышал. Вот для этого форумы и нужны, обмен опытом и информацией. Благодарю за ответ. Есть одно но в этой ссылке , отсутствуют SE фазоинверсные межкаскадники, а это важно для железа и не особо для аморфа.

Кружка Local

Кружка

Posted
Posted
1 час назад, Торопкин сказал:

не удивляет вот это

Isolation between primary and secondary windings / between windings and core: 4 kV / 2 kV

Абсолютно. Слой плёнки в качестве между обмоточной и трансы для галогенок нормированы на то же напряжение пробоя.

Торопкин Contributor

Торопкин

Posted
Posted
15 минут назад, Андрей63 сказал:

 Благодарю за ответ. Есть одно но в этой ссылке , отсутствуют SE фазоинверсные межкаскадники, а это важно для железа и не особо для аморфа.

Monolith не брезгуют индивидуальными заказами.

Торопкин Contributor

Торопкин

Posted
Posted
4 минуты назад, Михаил К. сказал:

Какие у них считаются лучше, бифилярные или секционированные

На мой взгляд (imho), бифилярные трансформаторы вообще нельзя использовать в усилителях.



  • Like (+1) 2
Андрей63 Local

Андрей63

Posted
Posted

 Из продукции Monolith посмотрел межкаскадники ( именно они меня интересуют ) , нашёл для примера на аморфе ITA-03/25 , 1:1 25 мА, ссылка внизу чтоб не искать , прошу обратить внимание на прямоугольник 10 кГц ( амплитуда  250 мВ ) и полосу пропускания для  внутреннего  2,2 кОм ( типичное значение для драйверных ламп ) равную  300 кГц ( - 3 дБ ). Вопрос для всех кто связан с цифровыми источниками, нужны ли такие параметры у трансформатора. Лично моё понимание , никому не навязываю , полоса до 50 кГц без явного звона , за глаза достаточна, даже для SACD, по мягче звучать будет, "поламповей". Правда одно но , зависит сколько Вам лет и какую музыку вы слушаете. Ещё один не маловажный фактор , это габариты и цена этого изделия.

ITA-03_25.pdf

  • Like (+1) 1
Торопкин Contributor

Торопкин

Posted
Posted

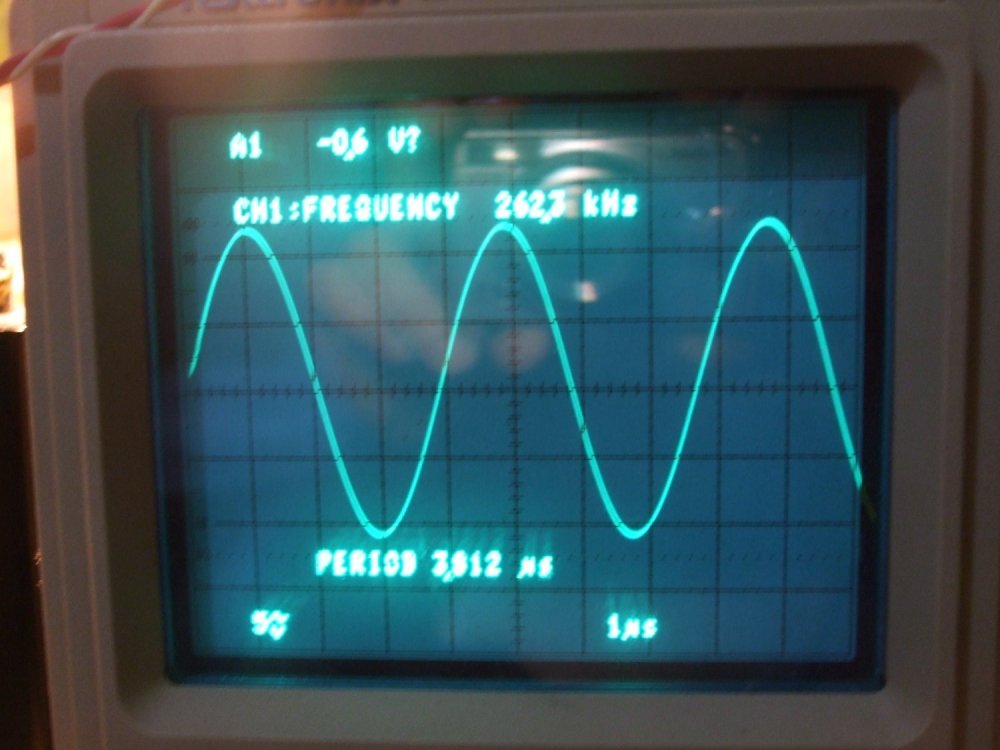

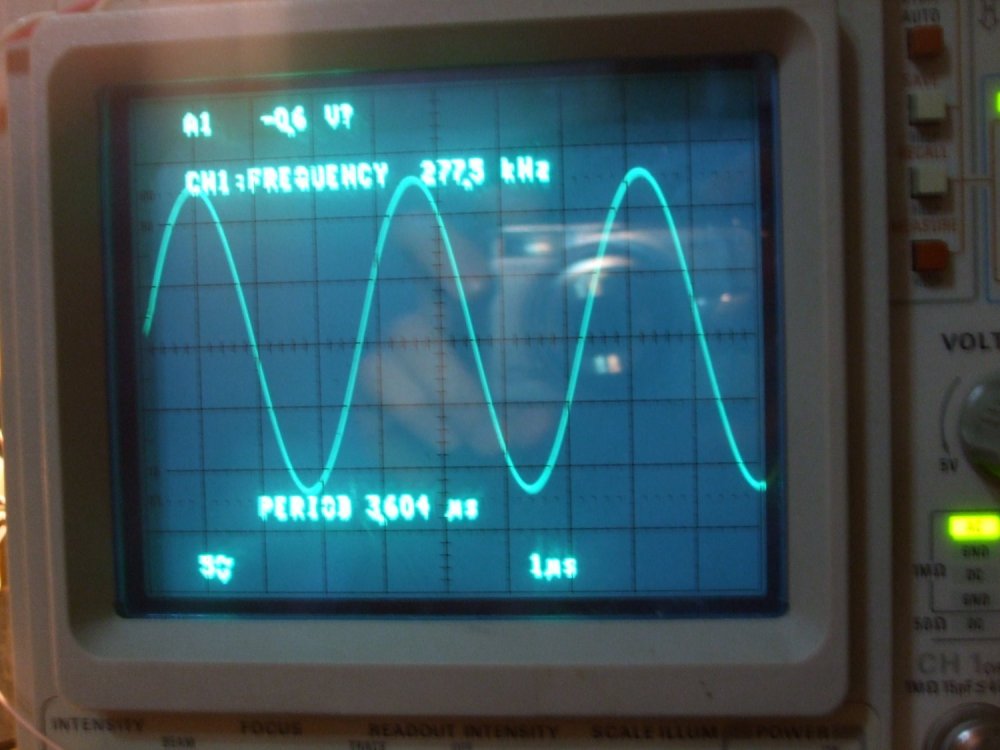

Если секционировать в духе Tango NC-20 (слой-секция, смена направления намотки), то подобная полоса получается легко. На первом снимке - мой трансформатор, на втором - оригинальный Tango Hirata. Измерения проводил Л.Зуев.

Кстати, при использовании хорошего железа (HiB, Eilor) нижняя граница тоже приличная - в районе 5-7 Гц.

Toropkin trans Rs 277 kHz.JPG

Tango Hirata trans Fs 262 kHz.JPG

Андрей63 Local

Андрей63

Posted
Posted

Кому то и Танго не нравиться , общался с такими, сильно критиковали такую намотку, ничего про них сказать не могу , в руках не держал, я высказал  чисто своё мнение.  Широкая полоса очень нужна для усилителей с ООС, для без осников это уже не так актуально. На этом хочу закончить дискуссию, каждому своё и по своему карману.

Торопкин Contributor

Торопкин

Posted
Posted

Конечно, кому понравится ручная намотка и коммутация 32-х секций. Я на каждый виток по 4 раза (по каждой стороне каркаса) заново натягивал провод:)





Sergio Proficient

Sergio

Posted
Posted

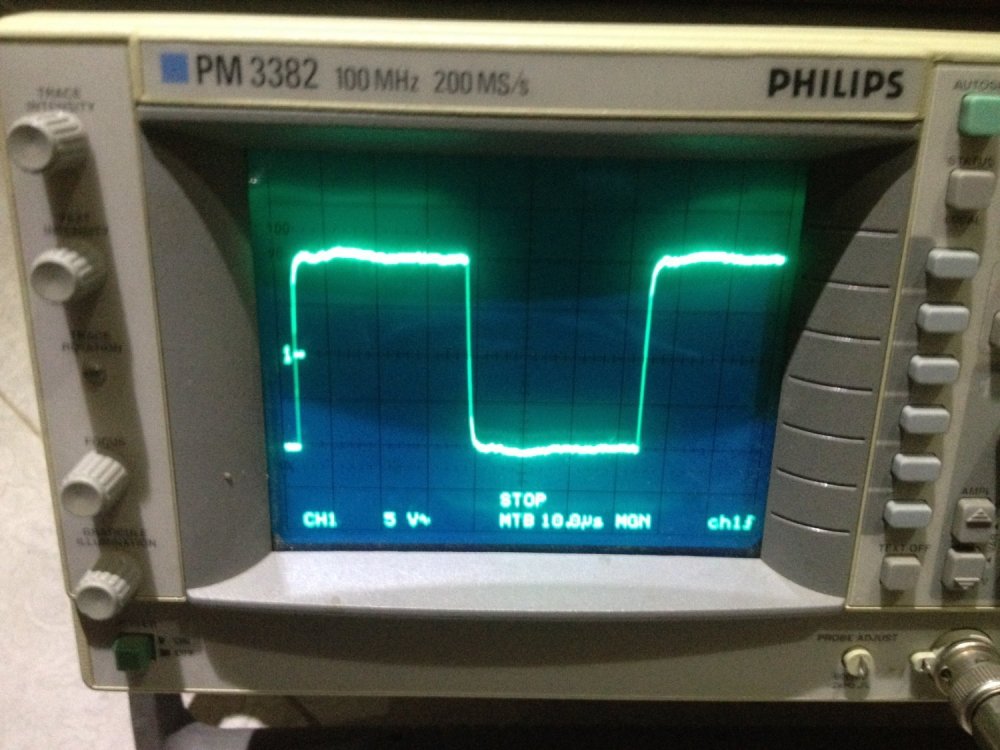

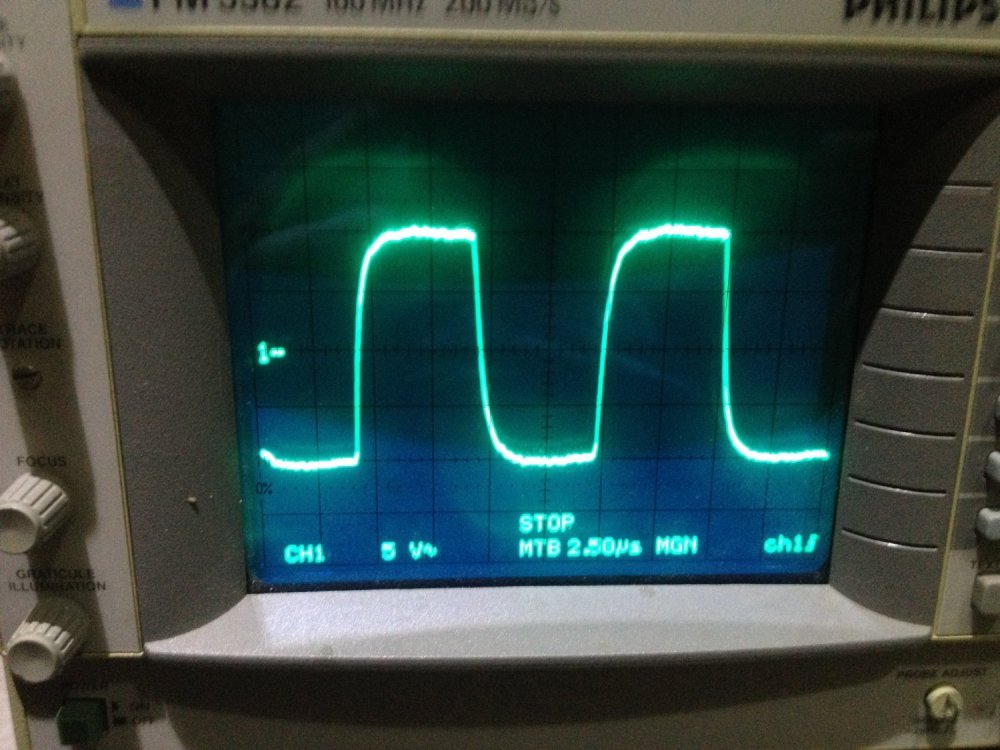

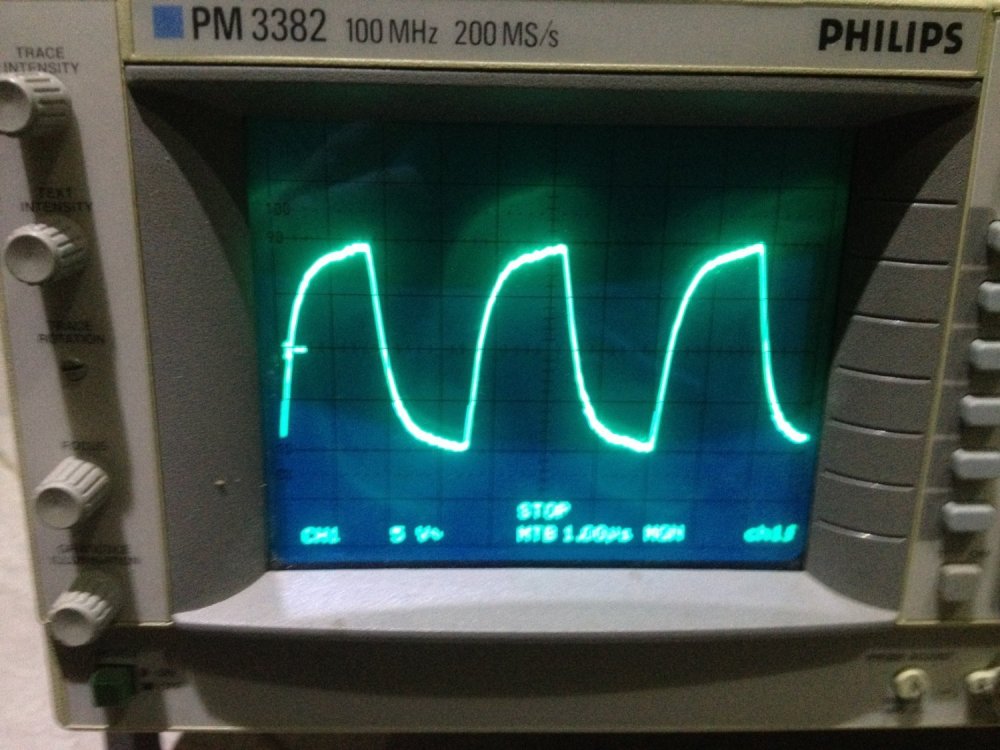

МКТ на железе от китайского ВТ  (SE на 300b), 24 см2, провод ПЭШО-0,16 бифиляр 2000 витков, пропитка  парафином - полоса 16 Гц - 70кГц в "0". Ниже генератор не даёт, а выше 30кГц уже вообще не интересно, что там.

Михаил SM Local

Михаил SM

Posted
Posted
18 часов назад, Торопкин сказал:

На мой взгляд (imho), бифилярные трансформаторы вообще нельзя использовать в усилителях.



Обоснуйте , если не обременит .

5 часов назад, Торопкин сказал:

Если секционировать в духе Tango NC-20 (слой-секция, смена направления намотки), то подобная полоса получается легко. На первом снимке - мой трансформатор, на втором - оригинальный Tango Hirata. Измерения проводил Л.Зуев.

Кстати, при использовании хорошего железа (HiB, Eilor) нижняя граница тоже приличная - в районе 5-7 Гц.

Toropkin trans Rs 277 kHz.JPG

Tango Hirata trans Fs 262 kHz.JPG

Контроль рабочей полосы важен , но обычно синус он и в Африке синус .  Очень важно проконтролировать пропускание трансформатора за полосой пропускания по ВЧ (допустим -3дб ) , так как практически многие трансформаторы имеют паразитные подъёмы АЧХ часто далеко за пределами среза ВЧ   , обычно один, часто и два резонанса , которые портят меандр , вид которого у бифиляра часто приобретает криминальный характер .  На слух -  заметный окрас , потеря естественности звукопередачи .

Контроль меандра -  1 кгц,  70гц , 10 кгц , 20 кгц.

Субъективный контроль ( на соответствующей аудиосистеме) , далеко не все звуковые трансформаторы передают микродинамику и саму музыку .

Лучшие сердечники для МКТ и выходников предусиления , по мне, перманикель .  Hi-B  заметно грубее .

Андрей63 Local

Андрей63

Posted
Posted
1 час назад, Михаил SM сказал:

многие трансформаторы имеют паразитные подъёмы АЧХ часто далеко за пределами среза ВЧ   , обычно один, часто и два резонанса , которые портят меандр , вид которого у бифиляра часто приобретает криминальный характер .  На слух -  заметный окрас , потеря естественности звукопередачи .

Контроль меандра -  1 кгц,  70гц , 10 кгц , 20 кгц.

Если есть готовые картинки ещё годного меандра 10 и 20 кГц, для примера широкой аудитории, можно и показать.

  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted

 Audio Note Jinro, small-signal 10kHz squarewave into 8 ohms , можно назвать его нормальным . Михаил я просто хочу сравнить со своими и понять ,что можно улучшить.

Аудио нот меандр 10кГц.jpg

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
2 минуты назад, Андрей63 сказал:

 Audio Note Jinro, small-signal 10kHz squarewave into 8 ohms , можно назвать его нормальным . Михаил я просто хочу сравнить со своими и понять ,что можно улучшить.

Аудио нот меандр 10кГц.jpg

Андрей , в данном случае -ничего , имхо. ""Фирменная "" апериодика ( волна с начальным гребнем ) важна и полезна .   С таким меандром звук живой и подвижный.  Клыкообразный -всё иначе.

Андрей63 Local

Андрей63

Posted
Posted
22 минуты назад, Михаил SM сказал:

Андрей , в данном случае -ничего , имхо. ""Фирменная "" апериодика ( волна с начальным гребнем ) важна и полезна .   С таким меандром звук живой и подвижный.  Клыкообразный -всё иначе.

Вот этот ответ для меня очень важен, так как редко у какого МКТ нет этого, если конечно частотка не сильно завалена на 20 кГц.

nepalimso Community Regular

nepalimso

Posted
Posted
23 минуты назад, Михаил SM сказал:

Клыкообразный -всё иначе.

Вот такое?


У меня знакомый  выбирает  между


и не может  всё зависит от того что слушать.
