Трансформаторы на аморфе

RSD

By RSD
in Help for beginners

 Share

Recommended Posts

RSD Veteran

RSD

Posted
Posted

Всем привет! Тут многие нахваливают  вых. трансформаторы от прибоя (сказу скажу, что против железа я ничего особо не имею). А вот использовал ли кто-нибудь на выходе РР лампового усилителя индийские силовые разрезные аморфные сердечники? Я нет, но мнение попробовавших интересует. Там придётся взять сечение побольше раза в полтора, но зато потери меньше на вч. Или как?

  • Replies 234
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей К
Сергей К

Ну почему же, многие сравнивали и я в том числе. Для выходных трансов смысла не вижу применять аморфную ленту. Для упоротых можно, они во все места аморф пихают, и в дросселя, и в силовики. Как мантру

Сергей К
Сергей К

Я противник подхода к реализации продута, а не к разработке и расчетам. Собирать по "помойкам" комплектующие, перематывать ржавые трансы и т.п., искать шильдики со знаком вермахта, а потом молиться на

ВКН
ВКН

Мне много приносили говна от абасса для "сделать, чтоб звучало".  А не Вы ли сами купили у меня выходники Хашимото? Почему я их продал? - мои лучше звучат. Это для Вас - фетиш. А я делаю, слушаю

Posted Images

BAA Master

BAA

Posted
Posted
6 minutes ago, RSD said:

зато потери меньше на вч. Или как?

Или как. Минимальная проницаемость у "стандартного" аморфа порядка 15000 а у железа 350...700. Это проявляется в индуктивности обмоток. Зазор, конечно, это все убивает, так как более 1000 получить сложно.
К тому же пропитка у резного аморфа увеличивает коэрцитивную силу, раз в 5. Делая применение именно разрезных сердечников сомнительным. Отсутствие потерь на ВЧ приводит к трудно изводимым резонансам.

  • Like (+1) 3
RSD Veteran

RSD

Posted
  • Author
Posted
47 минут назад, BAA сказал:

Или как. Минимальная проницаемость у "стандартного" аморфа порядка 15000 а у железа 350...700. Это проявляется в индуктивности обмоток. Зазор, конечно, это все убивает, так как более 1000 получить сложно.
К тому же пропитка у резного аморфа увеличивает коэрцитивную силу, раз в 5. Делая применение именно разрезных сердечников сомнительным. Отсутствие потерь на ВЧ приводит к трудно изводимым резонансам.

  Ну то есть, так понимаю, что никто не мотал.

johnson1496 Master

johnson1496

Posted
Posted
2 часа назад, RSD сказал:

  Ну то есть, так понимаю, что никто не мотал.

Почему же, мотал. В конце концов для нормальной АЧХ (без горбов на ВЧ) увеличил зазор до 2*0,4 мм. Витки в первичке выросли до 4200 и это все для тока 22 мА. Данные приблизительные, точные в переписке с Бураном, кажется на борде.

RSD Veteran

RSD

Posted
  • Author
Posted
22 минуты назад, johnson1496 сказал:

В конце концов для нормальной АЧХ (без горбов на ВЧ) увеличил зазор до 2*0,4 мм. Витки в первичке выросли до 4200 и это все для тока 22 мА. Данные приблизительные

Это для РР?

johnson1496 Master

johnson1496

Posted
Posted
22 минуты назад, RSD сказал:

  Затем, что я про РР спрашивал.



РР мотал на неразрезных. Впечатления положительные, но это не тема ветки.

BAA Master

BAA

Posted
Posted
19 hours ago, RSD said:

Ну то есть, так понимаю, что никто не мотал.

Производители трансов за деньги вовсю имеют аморфную серию.

BAA Master

BAA

Posted
Posted

Более того Лундал говорит что большинство на аморфе.
https://www.lundahltransformers.com/tube-output/
Most of the transformers below are available with amorphous iron C-cores. The amorphous cores are considered to have sonic advantages,
Вроде как габаритка на 30% меньше, при прочих равных. Покупаем, мотаем. Можно поискать кто здесь мотает. Как говорят в ервлаше,

RSD Veteran

RSD

Posted
  • Author
Posted

  Лундалы я слушал несколько подвидов, никакого особого впечатления. Ладно, как нибудь намотаю на 320-м аморфе, расскажу. А так то покупаем-мотаем можно экстраполировать на все темы. Паяем-слушаем, вот и весь ответ. :smile-09:

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

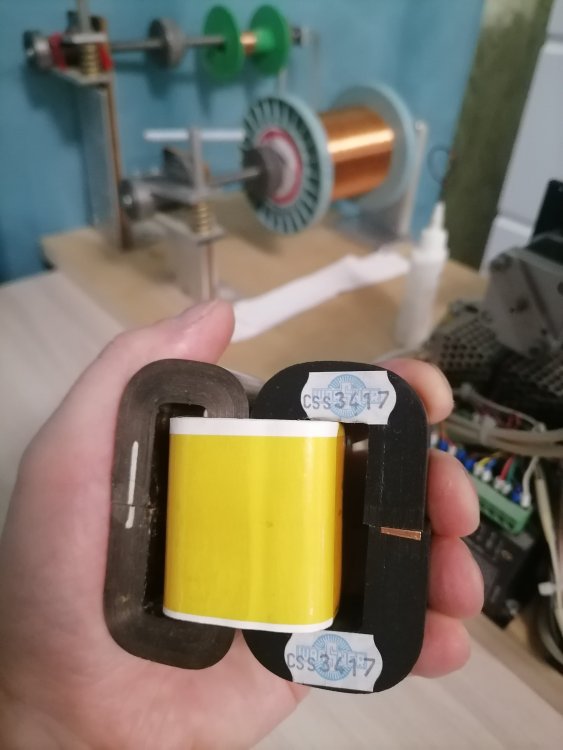

Вот вчера намотал пару линейных трансиков. Одна пара подков М4, вторая - аморф. Но это с зазором.

А вот все попытки применить аморф без зазора давали больше головоломок, чем уверенности в целесообразности их применения.


  • Like (+1) 2
DSH Collaborator

DSH

Posted
Posted

Встречал примеры миксования у малосигнальных трансформаторов Stevens & Billington, на Ш-пластинах 75% из пермаллоя+25% железа.

Михаил К. Proficient

Михаил К.

Posted
Posted
12 часов назад, ВКН сказал:

А вот все попытки применить аморф без зазора давали больше головоломок, чем уверенности в целесообразности их применения.

А что влияние зазора на проницаемость у аморфа и железа как то отличается ?

Rezvoy Local

Rezvoy

Posted
Posted

Не знаю как аморф, а нано MSTAN даже милливольтов оффсета совершенно не терпят. А разрезать их, говорят, нельзя.

Михаил К. Proficient

Михаил К.

Posted
Posted
14 минут назад, Rezvoy сказал:

Не знаю как аморф, а нано MSTAN даже милливольтов оффсета совершенно не терпят. А разрезать их, говорят, нельзя.

Полно аморфов с проницаемостью 1800-2500 (т.е. на порядок ниже, чем у обычной элтех стали) и без зазора/разреза. И врут что нельзя разрезать.

Михаил К. Proficient

Михаил К.

Posted
Posted
13 минут назад, Rezvoy сказал:

Производители завсегда потребителей дурят!

Говорят что Гагарин в космос не летал и все документы о якобы его полете подделаны, а свидетели - подкуплены, а нас всех просто дурят...

Снял видео для вас



  • Like (+1) 2
nepalimso Community Regular

nepalimso

Posted
Posted
14 часов назад, ВКН сказал:

Вот вчера намотал пару линейных трансиков. Одна пара подков М4, вторая - аморф.

Если есть возможность сделайте пожалуйста замеры Lрас  и L на одной катушке в трёх вариантах

1 весь сердечник М4

2 весь сердечник аморф

3 как на фото

с одинаковым зазором

BAA Master

BAA

Posted
Posted
1 hour ago, Rezvoy said:

А разрезать их, говорят, нельзя.

Мне лет пять говорили, потом выяснилось что пилы нет. Amet...

  • Круто (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
14 минут назад, nepalimso сказал:

Если есть возможность сделайте пожалуйста замеры Lрас  и L на одной катушке в трёх вариантах

с одинаковым зазором

Lрас не зависит от сердечника

L определяется величиной зазора.
