Двухтактный пентодный усилитель

alexbeatle59

By alexbeatle59
in Valve

 Share

Recommended Posts

  • Replies 261
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Sergio
Sergio

Не знать Бокарева, будучи "в теме", всё - равно, что не знать Лагранжа или Эйлера, будучи математиком.  Не обижайтесь, просто шутка.

Сергей Ал.
Сергей Ал.

Индуктивность зависит от режима измерения, если не в курсе - откройте учебник и прочитайте.   Судя по сообщениям - давно это было, раз элементарные понятия забылись.  А вообще темы ти

Dolboyacher
Dolboyacher

Posted Images

Карабасс Proficient

Карабасс

Posted
Posted

И я с ним спорил несколько раз, ему что либо объяснить, что разниться с его т.з трудно, вспылчивый, но отходит быстро. Все мы разные и это хорошо и не скучно.

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted

Никто, нигде и никогда не выкладывал столько измерений и не объяснял новичкам в таком объёме, как это делал ЮВ. Молодец. Побольше бы таких, а то в основном снобизм и пренебрежение со стороны многих "гуру". А кто будет учить молодёжь и просто желающих приобщиться?



  • Like (+1) 2
alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted
В 06.09.2023 в 05:50, alexbeatle59 сказал:

забыл спросить самое главное: а действительно ли будут меньшими искажения, если получить меньшее усиление той же лампы (почему Вильямсон сделал больше каскадов, а не использовл лампы с большим Ку)?

Далее. Взгляните, пожалуйста.

https://radiolamp.ru/shem/unch/48/

Какую здесь ожидать чувствительность?

А название темы мне как-то не очень. Может лучше "Комнатный двухтакт с раскачой после ФИ"? ...или что-то в этом духе.

..

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Точно! JLH-1951 -  :smile-29:  Хотя, сам JLH писал так - "на рисунке моя личная версия усилителя Баксандалла" (С), добавлю от себя - от 1948 г которая, не от 1957!!!

BAA Master

BAA

Posted
Posted

Обращает на себя внимание количество отрицательных обратных связей, как местных, так и не очень.

Xрюн222 Mentor

Xрюн222

Posted
Posted
11 минут назад, юрий робертович сказал:

Потому что Вильямсон мудрее, сделал ООС еще в 1947г, а А. ДМИТРИЕВ - НЕТ

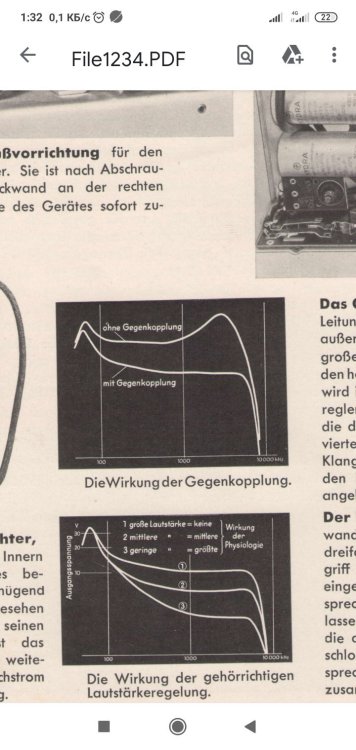

Разного рода ОС ( местные, общие и вместе и те и другие) широко применялись даже в кухОнных радивах, начиная примерно с 1936-37 года, особенно, пожалуй, изощрялась фирма Филипс.

alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted

Спасибо, Владимир-П, что вспомнили о ТС, а то тут один флуд да выпендрёж.

К сожалению, это не подойдёт: 260 мВ чувствительности требовалось.

И прежний вопрос по-прежнему интересует, уж простите за назойливость, повторю его в третий раз: "а действительно ли будут меньшими искажения, если получить меньшее усиление  от той же лампы? Почему Вильямсон сделал больше каскадов, а не использовл лампы с большим Ку? "

BAA Master

BAA

Posted
Posted
4 minutes ago, alexbeatle59 said:

"а действительно ли будут меньшими искажения, если получить меньшее усиление  от той же лампы?

Если с помощью местной ООС то последняя снижает искажения.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
19 минут назад, alexbeatle59 сказал:

Почему Вильямсон сделал больше каскадов, а не использовл лампы с большим Ку? "

На Вильямсоне свет клином не сошёлся, в Квод, например, использовалось два пентода в ФИ и всё. У Вильямсона первый каскад с ОК и Кус примерно 15, дальше неусиливающий ФИРН и предмощный каскад с тем же Кус = 15, сквозное как раз для введения ООС дБ в 20. Примерно так. То есть входной сигнал надо было усилить в двадцать раз, а с учётом общей ООС - в двести. Куда здесь что-то добавить/убавить?

alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted

Два усилителя я собрал на ТВЗ1-6. Ну, нормальный трансик. А что в нём особенного? Индуктивность - всего 20 Гн, как у Симфонии. У Днепра - 30, между прочим. Секционирование... Так ригондовские без него и верха, насколько мне известно, не режут.

  • Like (+1) 1
  • Hmm... (-1) 1
alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted

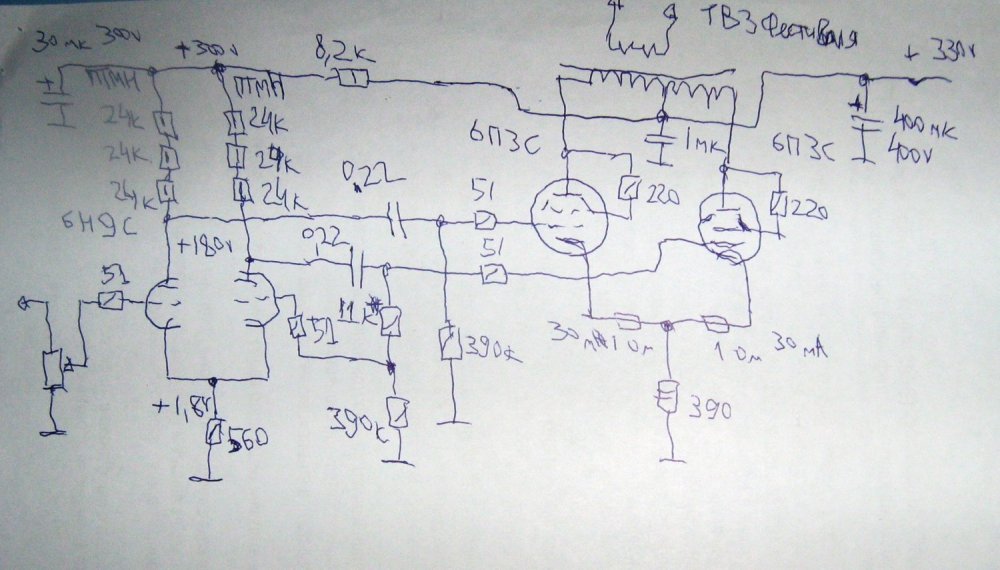

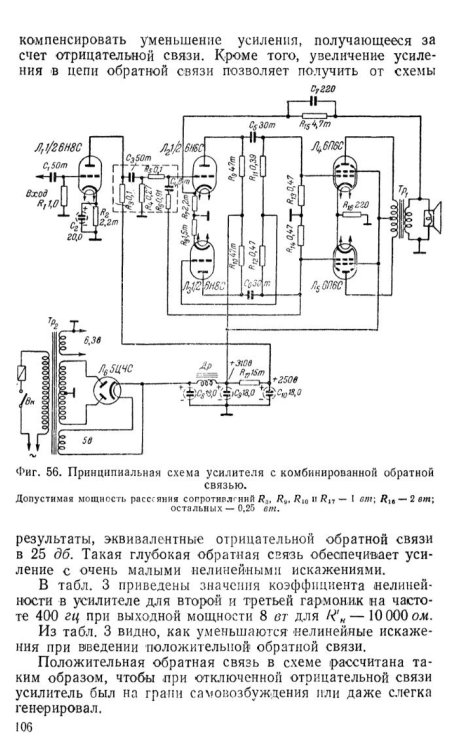

Ага. Значит, для 260 мВ чувствительности, мой усилитель должен быть трёхкаскадным с местными ОС, тут я на правильном пути.

На 4-й странице посиделок Dolboyacher подал эмуляуию на 6Н1П, 6Н6С и 6П18П (спасибо ему). Скажите, пожалуйста, насколько рабочая эта схема, можно ли прямо по ней и собирать.

alss Proficient

alss

Posted
Posted

Не 6П6С, а 6Н6П.
Собирать можно (все равно потом переделывать под свой слух. А м. б. и нет...).

alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted

Да, alss, спасибо. Немножко опечатался. Уже поправил.

Мой "слух" не слишком критичен в смысле субов, любит прорисовку (искристость, детальность, читаемость) и недолюбливает плюшевость (негритят 6П6С). Ничего не имею против ОС. Любых. Когда-то любил воздух верхней октавы, теперь, с возрастом, уже приходится любить воспоминания о нём.
