18 часов назад, Yaros сказал:

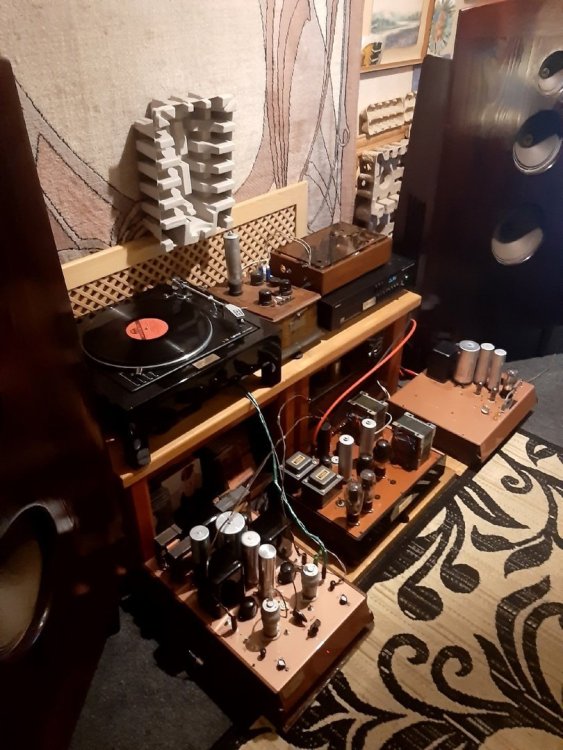

А возможно ли рассмотреть расположение выходников и силового не в ряд на заднем плане. Нагрузил силовик а к первичке ТВЗ подсоединил милливольтметр. Сколько не вертел ниже 4 мВ на первичке не получить было. Шасси с прибором заземлял улучшило Но размещение просто  на деревянном столе гораздо лучше.

Отложил по этой причине в сторон для РР может в будущем.



Чтобы избежать наводку на ТВЗ от ТСа их лучше располагать за естественным экраном (корпус шасси). Например ТС с выпрямителями наверху, ТВЗ в подвале. Тем паче рядом с ТСШ170 размещать ТВЗ на Ш железе как ни крути при плотности размещения наводки будут. С ТОРами в этом случае проще.

Вот как пример корпуса, давно лежит не спрашивайте где заказывал не помню.





  • Like (+1) 2
Posted
25 минут назад, Карабасс сказал:

не спрашивайте

Не будем, корпус безобразен.

Апропо: выходные и силовой трансформатор развёрнуты так, что нет ни наводки, ни напивки. Да и отдельные колпаки делают эту проблему непроблемой.

Posted

И, чтоб расставить обе точки над  Ї, повторю: предлагается такой корпус, который заинтересует хотя бы человек десять, тогда он выйдет существенно дешевле. Если интересует что-то совсем другое, то вы знаете, к кому обращаться, и это не я.

Posted

Uвх. = 0.89В, Uвых =  8.6В (ампл. 8Ом), Y2 = 3.37%, Y3 = 0.34%, Ra=5кОм

Схемка предварительная, Ea=420В выбрано как оптимальное и для драйвера и для вых.каскада , и для потенциально используемых электролитических конденсаторов на 450В.image.thumb.png.30ffb925aaf828686ef2484d56136c16.png

Uвх. = 0.92В, Uвых = 8.5В (ампл. 8Ом), Y2 = 4.8%, Y3 = 0.11%, Ra=5кОм


  • Like (+1) 2
Posted
4 часа назад, Stan Marsh сказал:

корпус безобразен.

Обычно, вежливый и порядочный человек подобные выводы на публику не высказывает, что там безобразного вы нашли, мне очень не интересно как и теперь ваше мнение. Касаемо вашего проекта на 6с33с, я промолчу.

Posted
33 минуты назад, Карабасс сказал:

мне очень не интересно

Это нормально, меня вот чужие мнения тоже не волнуют. Но если вы выкладываете что-то на всеобщее обозрение, любой имеет право высказать своё мнение. Даже если оно негативное.



33 минуты назад, Карабасс сказал:

вашего проекта на 6с33с

Он не совсем мой.

Posted
6 часов назад, Stan Marsh сказал:

предлагается такой корпус, который заинтересует хотя бы человек десять

   А глубина корпуса 300 мм - это какие-то технологические ограничения?

Posted
35 минут назад, Stan Marsh сказал:

А насколько хотите увеличить?

  Я не то чтобы склонен к гигантомании, но тут то  зачем слишком экономить в линейных размерах? Скажем, если глубину увеличить до 350 мм, а ширину до 440 мм, то можно колпаки на вых. тр-ры сделать 140х140, а спереди раздвинуть все лампы до 70 - 80 мм, при этом пропорции останутся примерно те-же, но зато появится возможность поставить заметно большие вых. трансформаторы. Конечно, если это заметно не увеличит цену.

  • Like (+1) 1
Posted
12 минут назад, RSD сказал:

если это заметно не увеличит цену.

Процентов на тридцать-сорок увеличит. Если количество сторонников увеличения габаритов превысит критическую массу, не вопрос, увеличим. Хотя, для такого проекта габариты, кмк, достаточны.

Posted

Если наберётся 10 и более желающих, контора гарантирует цену 9.500, на торговых площадках цена будет 12.000-13.000₽ Корпус, донце, три колпака, монтажная пластина и поддон под трансформаторы.

Ещё раз подчеркну: коммерческого интереса у меня нет, с производителем корпусов никаких деловых отношений ни я, никто другой из администрации форума не поддерживает. Это так, на всякий случай, пока не обвинили в финансовой заинтересованности.

Posted

  Для меня увеличение цены с 9500 до 13000 при увеличении корпуса и колпаков не существенное. Но я в этом финансово не заинтересован. :smile-03:

  • Like (+1) 1
Posted
В 13.08.2023 в 21:06, Stan Marsh сказал:



МУХОМОР РАЗМЕРЫ.jpg

Предпочел бы под выходники колпаки размером 130х130. Или высоту 130. На железе Е120 иначе не вставить. И расстояние между выходными лампами увеличить до 70мм.

Posted

Рассказываю:

Колпаки рассчитаны под трансформаторы подобные ТС-180. Силовой - "лёжа". Выходные - стоя, они утоплены вниз на 40мм благодаря поддону. Корпус типовой, коррективы невозможны. Изготовление любых других корпусов - легко, производитель готов к любым заказам, координаты всем известны.

Posted

При расстоянии между осями выходных ламп 60 мм, если, например, поставить 6С4С, то между баллонами остается 10 мм. Этого слишком мало?

Posted
1 час назад, Stan Marsh сказал:

Попутно выложу проект корпусов для моноблоков на крупных лампах. Дорабатывается.

AV-PP50-2I Сборка.jpg



 Зачем делать на каждый трансформатор свой колпак, а не один общий, если он не из пермаллоя.

Это только удорожает корпуса.
