К вопросу о смещении

Сергей Ал.

By Сергей Ал.
in Valve

 Share

Recommended Posts

  • Replies 281
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Кружка
Кружка

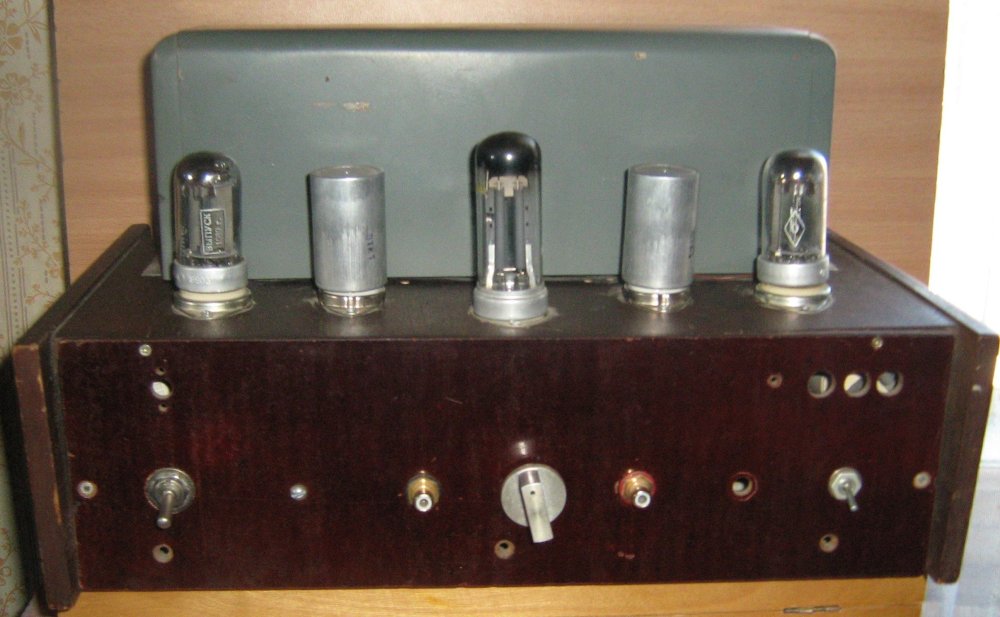

На базе этой. Приводил уже тут. Накал отдельно.

Stan Marsh
Stan Marsh

Вряд ли кто-то сегодня в здравом уме будет строить что-то на 6Р3С.

GaLeX
GaLeX

Всем доброго здоровья! Насчет смещения сеточным током - много где так делалось раньше, любители делают и сейчас. Но вот в "Руководстве по применению приемно-усилительных ламп", выпущенном в 1964

Posted Images

Dalex Proficient

Dalex

Posted
Posted
4 минуты назад, Nittis сказал:

А мы, группа товарищей, сейчас напомним и форму и содержание :smile-09:



Совершенно верно, 38,1 мкф. Он самый.

Nittis Local

Nittis

Posted
Posted
2 минуты назад, Кружка сказал:

А я даже помню, откуда они на АП зашли :smile-03:

Так вот откуда ноги растут электроны бегут...

BAA Master

BAA

Posted
Posted

Отличные конденсаторы, вместо электролитов. Большевато и дороговато - но того стоит.

Кружка Local

Кружка

Posted
Posted
2 часа назад, юрий робертович сказал:

Схема все та же

OFF; а хоть один усилитель с приличным внешним видом был сделан?

  • Like (+1) 3
  • Hmm... (-1) 1
Константин Proficient

Константин

Posted
Posted

Юрий, все правильно, у Вас П-фильтр с электролитом в 390мф. Если делать Г-фильтр с меньшей емкостью, бумага или пленка, то возможен фон, я к тому, что это решение более требовательно к фильтрации анодного, чем авто или фикс.

Sergio Proficient

Sergio

Posted
Posted
30 минут назад, Кружка сказал:

OFF; а хоть один усилитель с приличным внешним видом был сделан?

Если человек - технарь, а не комерс, зачем эти заморочки? Главное - процесс.

  • Like (+1) 2
Кружка Local

Кружка

Posted
Posted
2 часа назад, юрий робертович сказал:

я бесчисленное число самоделок делал. И что,

Ничего, просто было интересно. Т.к. действительно, фоток изготовленного пробежало перед глазами достаточно.

Константин Proficient

Константин

Posted
Posted

У меня тоже "рабочие" шасси, одно под SE, другое под РР. Удобно, собрал- слушаешь какое то время, понравилось-спаял начисто. С фанерками-макетами неудобно и громоздко.

KonoV Veteran

KonoV

Posted
Posted

Так же, собираю, переделываю, и подвисает..... наступает грустное разочарование и запускается следующий..... самый офигенный!!! но увы.....

Dalex Proficient

Dalex

Posted
Posted
13 часов назад, BAA сказал:

Отличные конденсаторы, вместо электролитов. Большевато и дороговато - но того стоит.

Размеры нас не смущают, а то что они лучше электролитов, так это не обсуждается.

Константин Proficient

Константин

Posted
Posted
В 18.03.2023 в 20:32, Dalex сказал:

АС - (2 шт - 6гд2 + 5гд-1  + Viawave SRT-7)

2А3 - ни чего не "подфанивает и просит (не просит) в анодное электролит (8 шт МБГВ 160 х 500 В) и дроссель поболее (2,5 Гн)".

У меня  в лофтине 2а3/еф37а-триод зафонило, когда еф37 подключил в ультрапас. Перевел обратно в авто, фон ушел.

юрий робертович Local

юрий робертович

Posted
Posted

Нашел режимы для 2ж27л-4п1л, с ТВЗ Ш19*33 мм

Целью было уйти от 2п1п, она хорошо, но мало. 2ж27л в триоде, мю=20, само то. Но не просто... да и лофтин надо оставить. В итоге все срослось, выдавил из 4п1л ровный синус амплитудой 4,5в, что есть 1,2вт на 8ом, это как раз мах для 4п1л. 2ж27л тоже близко к пределу. Чувств. 0,7в, то что доктор прописал.

Еа=+350в, 4п1л катод +105в, Rк=3 ком, или 3 шт по 1 ком 2вт МЛТ, всего 6вт, ультрапат 30мкф*.450в К78-17. 2ж27л, Rфильтра =68к 2вт, Сфильтра=47мкф*315в к50-29. Еа драйвера=+150в, Rа=20к МЛТ-2 вт, Rк=510ом, Ск=330мкф*10в ERIE, на катоде +1,6в, Iа=3ма. Схемы так и не было...

  • Like (+1) 1
  • 1 month later...
Андрей М Explorer

Андрей М

Posted
Posted

Немного об "ультрапате". Почитал теорию и отзывы в интернетах, решил поэкспериментировать и поставить. Слишком уж много невнятных разговоров на эту тему :-) и разнообразных теорий.  Усилитель - однотактник , на входе 6н8с (каскод), на выходе кт 88 в ультралинейном включении.  Конденсатор установлен катод-В+ выходника, без всяких ухищрений , катодный конденсатор - на месте,  "автоматическое" смещение.  Ультрапад действительно улучшает звучание звучание даже при таком простом включении ( более сложные варианты известны). А именно : Существенно улучшается воспроизведение тихих звуков (расширяется динамический диапазон),  вч становятся более разборчивыми, тембры более натуральными, чуть прибавляется "бас" и звучит вполне разборчиво, в целом звук становится "легче и воздушней", довольно ощутимо  расширяется звуковое пространство. Положительные изменения ясно слышно. Этот конденсатор ставить есть смысл. В интернетах были высказывания "звук прочищается" - это действительно так. Рекомендация по подбору известна - делим емкость катодного конденсатора на мю лампы - получаем  емкость ультрапада, больше подбором заморачиваться и не стоит, ориентируемся на паспортное мю, т к конкретная лампа в конкретной схеме и обвесе может иметь другое мю, немного отличающееся от паспортного и вычислить его невозможно. У меня в катоде 300 мкф, соответственно, конденсатор нужно 38 мкф, поставил 39. Очень большой кондер, еле втиснул :-). Я думаю, лучше ориентироваться на конденсатор 12-20 мкф и подбирать  "от обратного", так проще будет , а для катодного конденсатора  плюс-минус 30-40 мкф не принципиально. Предположим, есть конд 12 мкф, умножаем на мю, в моем случае 8, получаем 96. То есть ставим в катод 100 мкф и ультрапад 12 - будет нормально. Я поставил MKP Jantzen Cross Cap , средней стоимости конденсатор, надо думать , чем дороже - тем лучше будет, тут поле для экспериментов :-) наверное совсем дешевый полипропилен ставить все же не стоит .

  • Like (+1) 1
Autocat Contributor

Autocat

Posted
Posted

А у меня вот нет в катоде конденсатора. Двух-такт с автосмещением. Поставил на попробовать 10 мкф плёнку на ультрапат. Честно говоря не понял, дало что ни будь или нет. Если только ещё погонять, а потом отключить его. И опять послушать.

  • Like (+1) 1
yroxi Community Regular

yroxi

Posted
Posted
В 01.05.2023 в 16:00, Андрей М сказал:

 Я поставил MKP Jantzen Cross Cap , средней стоимости конденсатор, надо думать , чем дороже - тем лучше будет, тут поле для экспериментов :-) наверное совсем дешевый полипропилен ставить все же не стоит .

А Вы не пробовали сравнивать посредственную пленку с "хорошим" электролитом?  Хочу попробовать и размышляю, что взять на пробу, белый Мундорф, Джентзен, как у Вас, или "хороший" старый электролит Сименс?   Взял да и попробовал то и то? Тягать 30кг. мыторно...

Андрей М Explorer

Андрей М

Posted
Posted

В интернетах  писали (кто то из иностранцев) что ультрапад целесообразнее применять в однотактном каскаде т к он влияет на постоянное подмагничивание трансформатора, в двухтактном каскаде магнитное поле по другому себя ведет и этот конденсатор не целесообразен. Не буду тут что то сочинять т к конкретно не запомнил формулировки, в чем именно влияние, просто отметил себе :-). Я думаю, что для звука хорошая пленка  все же лучше хорошего электролита, хотя некоторые используют неполярные электролиты в качестве межкаскадных, говорят что нормально... Неполярные Мундорфы я в катод поставил - неплохо, не вижу ничего плохого в катодном конденсаторе и автоматическом смещении, почему его "не любят"  - не понятно. В усилителе много чего влияет на звук, резисторы хотя бы в том числе, и катодный конд по влиянию уж точно не на первом месте :-). Не стал бы ставить старый электролит, какой бы хороший и фирменный он не был, все же электролиты реально стареют и как он будет работать - не известно.
