SE на 6С33С

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

Cat777 Enthusiast

Cat777

Posted
Posted

Так никто ж не спорит! Но хвалить одну лампу и хаять другую (разумеется из тех, что применяют в усилителях вообще), по моему глупо. Вот что лучше, Metallica, Yello, Chris Botti или Pink Floyd?

Как-то так…

  • Like (+1) 2
  • Replies 602
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Владимир
Владимир

Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.

W_L
W_L

Posted Images

Михаил SM Local

Михаил SM

Posted
Posted
4 часа назад, Cat777 сказал:

Так никто ж не спорит! Но хвалить одну лампу и хаять другую (разумеется из тех, что применяют в усилителях вообще), по моему глупо. Вот что лучше, Metallica, Yello, Chris Botti или Pink Floyd?

Как-то так…

Согласен , главное - демонстрация аудиофлага ... .

BAA Master

BAA

Posted
Posted
11 hours ago, Cat777 said:

Вот что лучше, Metallica, Yello, Chris Botti или Pink Floyd?

Как можно сомневаться? Pink Floyd, конечно.:smile-03:

  • Like (+1) 4
  • 1 month later...
W_L Local

W_L

Posted
Posted

Недавно начал собирать усилитель на 6с33с-в, схему решил сделать свою, чуть позже загружу ее, итоговое решение оказалось сочетание ламп 6н1п+6п14п-ев+6с33с-в, 6н1п включена в режиме мю-повторителя, 6п14п-ев в ул режиме с нагрузкой в виде 4.7 ком резистора ппб-25, для удобного подбора коэффициента ул, еще из тех решений можно отметить 4 канала и 3 уровня питания для ламп 6н1п, 6п14п-ев и 2 раздельных канала для 6с33с-в, так же катодные конденсаторы набраны 36шт по схеме 2s18p на каждый из каналов, земля выполнена звездой, сил еще не доделан полностью.

  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
1 час назад, W_L сказал:

Недавно начал собирать усилитель на 6с33с-в, схему решил сделать свою, чуть позже загружу ее, итоговое решение оказалось сочетание ламп 6н1п+6п14п-ев+6с33с-в, 6н1п включена в режиме мю-повторителя, 6п14п-ев в ул режиме с нагрузкой в виде 4.7 ком резистора ппб-25, для удобного подбора коэффициента ул, еще из тех решений можно отметить 4 канала и 3 уровня питания для ламп 6н1п, 6п14п-ев и 2 раздельных канала для 6с33с-в, так же катодные конденсаторы набраны 36шт по схеме 2s18p на каждый из каналов, земля выполнена звездой, сил еще не доделан полностью.

Кирилл, добро пожаловать на Аудиопортал!

  • Like (+1) 1
W_L Local

W_L

Posted
Posted
20 часов назад, CHEL_EV сказал:

Кирилл, добро пожаловать на Аудиопортал!

Здравствуйте, спасибо

W_L Local

W_L

Posted
Posted

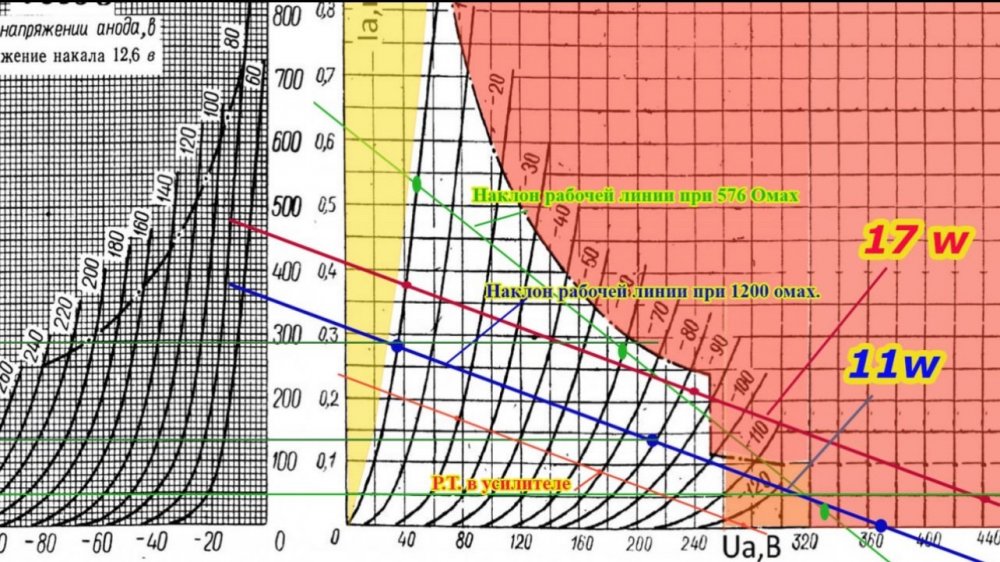

Первые результаты замеров, на 8ом нагрузку в «жестком» режиме получилось снять 17Вт выходной мощности, при 1,5% THD, драйверный каскад показал себя очень хорошо, порядка ~ 0.8%, при действующей амплитуде выходного сигнала в 130В, лампу можно поставить в «безопасный» режим ~ 11Вт, что заметно продлит ей срок службы, но и потери на выходе по мощности довольно существенны.

Напряжение на аноде мю повторителя 300В, на аноде 6п14п / 400В, на 6с33с / 350В, лампа «загнана» почти в предельный режим …


  • Like (+1) 2
  • 2 weeks later...
W_L Local

W_L

Posted
Posted

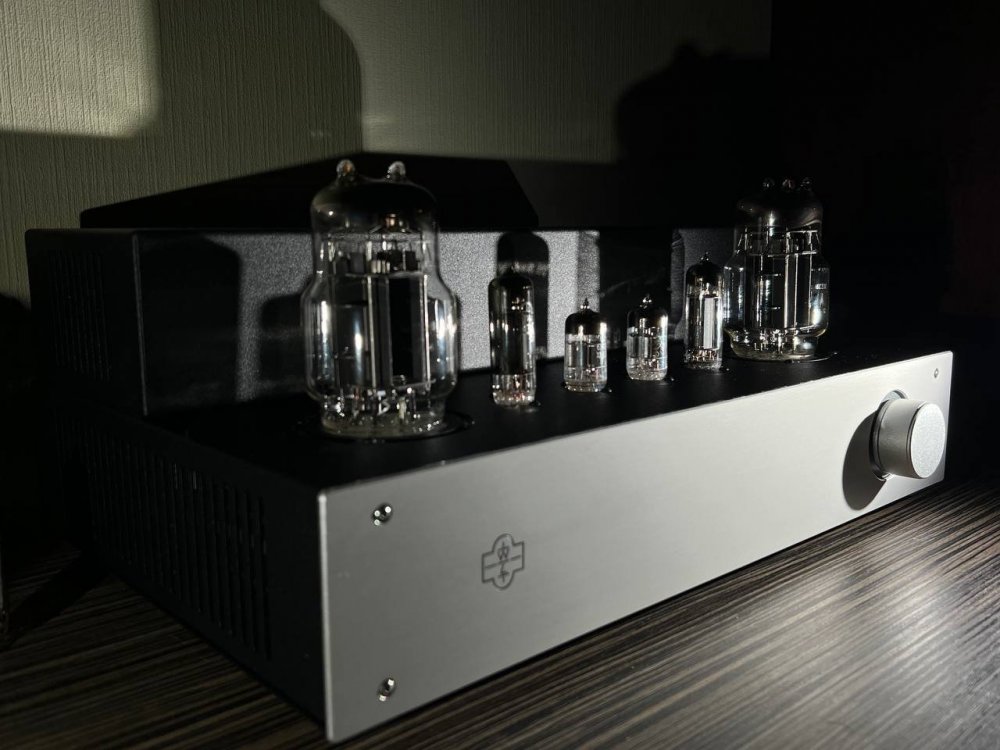

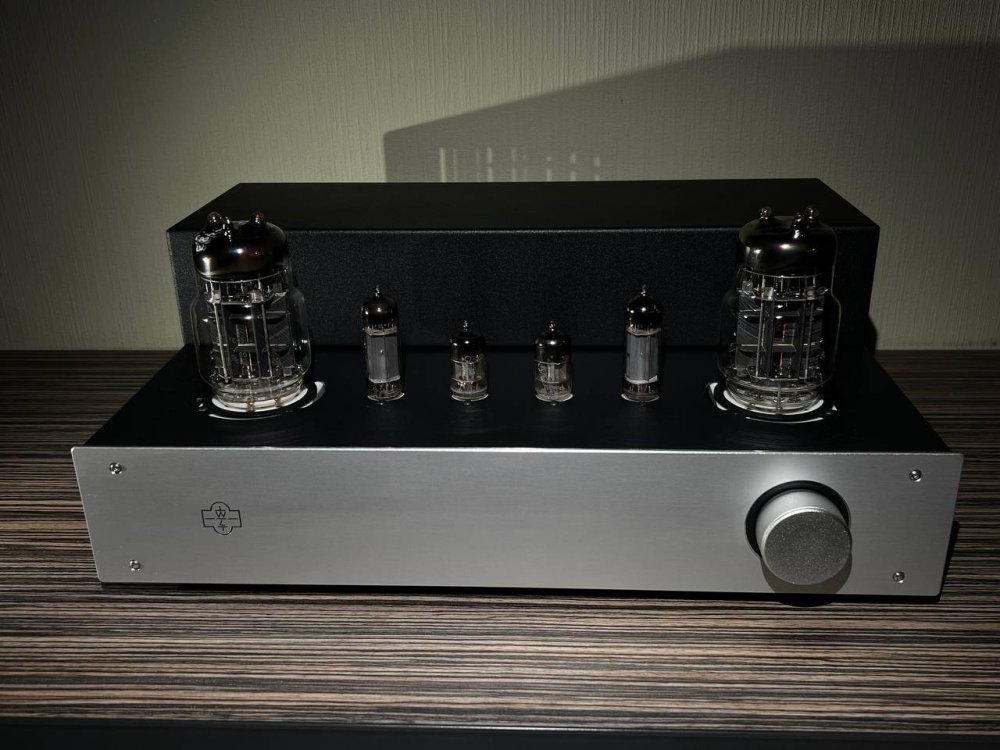

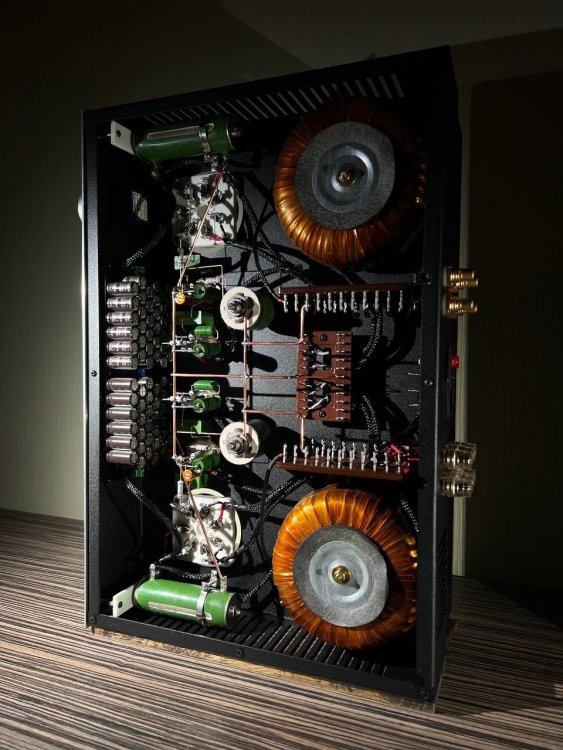

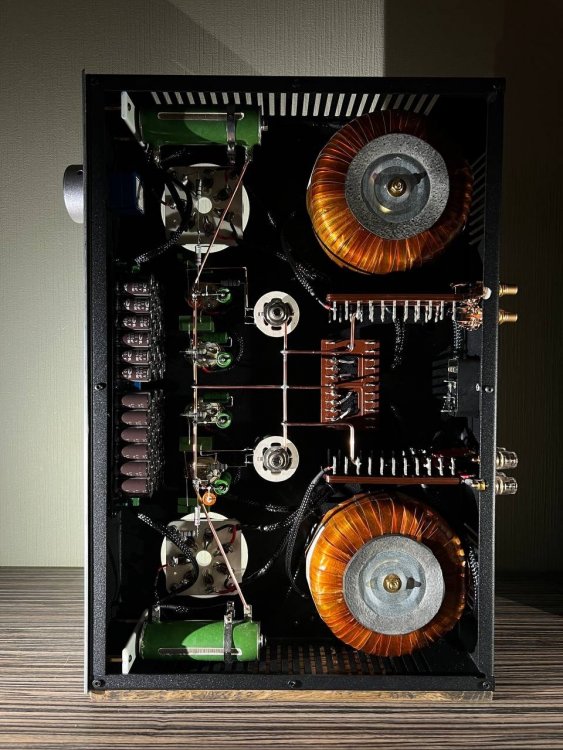

Итогом данного усилителя стали такие результаты: все лампы всех каскадов можно питать от 300В , амплитуды для раскачки 6с33с хватает с головой, так же, прошерстив барахолки удалось найти «двурогие» лампы, они показали себя на порядок лучше обычных, лампы 93/94 года, на них удалось выжать 22Вт на 8ом, при тех же 1,5% THD, что лично для меня просто фантастический результат, для усиления А класса, суммарное потребление усилителя 270Вт

P.s. 4ом выход твз не был сделан, о его результатах можно только предполагать

  • Like (+1) 2
CHEL_EV Proficient

CHEL_EV

Posted
Posted
7 часов назад, W_L сказал:

Итогом данного усилителя стали такие результаты: все лампы всех каскадов можно питать от 300В , амплитуды для раскачки 6с33с хватает с головой, так же, прошерстив барахолки удалось найти «двурогие» лампы, они показали себя на порядок лучше обычных, лампы 93/94 года, на них удалось выжать 22Вт на 8ом, при тех же 1,5% THD, что лично для меня просто фантастический результат, для усиления А класса, суммарное потребление усилителя 270Вт

P.s. 4ом выход твз не был сделан, о его результатах можно только предполагать

Осталось увидеть полную схему. Ждёмс

  • 2 months later...
W_L Local

W_L

Posted
Posted

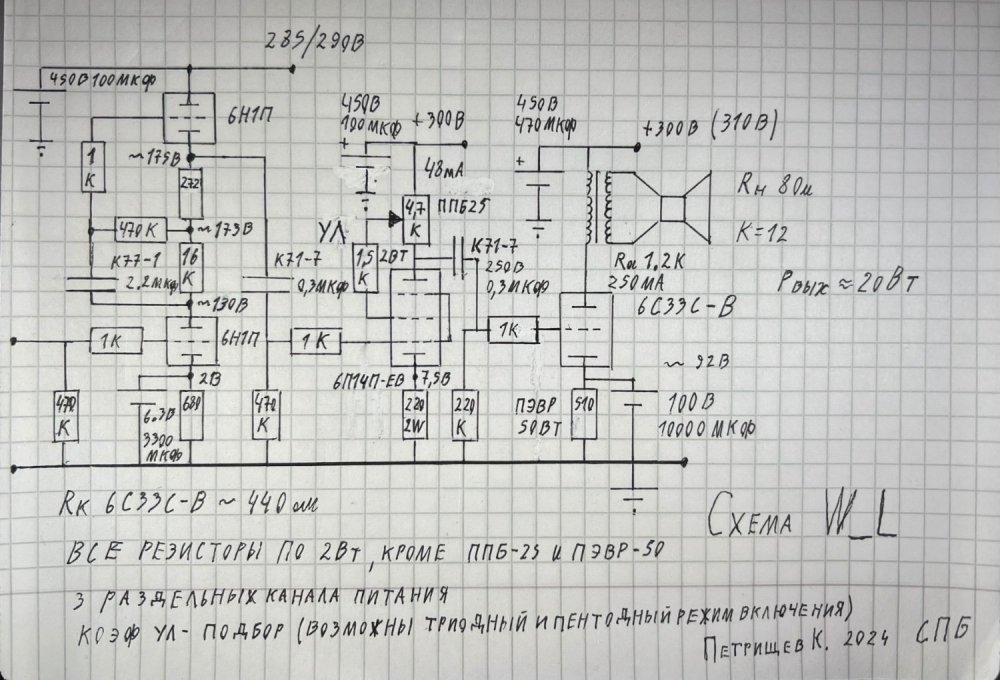

К слову, давно обещанная схема, необходимо 3 раздельных канала питания, накалы через среднюю точку на землю, коэффициент УЛ подбирается, или выставляется триод/пентод режимы 6П14П-ЕВ, 6С33С стоит использовать обязательно с индексом В, в драйвере 6Н1П НЭВЗ 50х/60х, на отборных 6С33С Pвых 22Вт на 8ом, параметры тана:

первичная
230В с отводом от 220в

вторичные
240В 350мА 2 обмотки

240В 150мА 1 обмотка

240В 50мА 1 обмотка

6,3В 4А - 4 обмотки

6,3В 2А - 2 обмотки

Твз Ra 1.2Ком; ктр 12; зазор рассчитан на ток подмагничивания 300мА

P.S. многие элементы могут быть меньшего номинала, 2Вт резисторы ставил про запас, конденсатор в катод для 6П14П-ЕВ не нужен, антизвонные резисторы обязательны, полный обзор усилителя и схемы есть на канале «Неизвестная Физика»


  • Like (+1) 2
Климентий Local

Климентий

Posted
Posted
14 часов назад, W_L сказал:

К слову, давно обещанная схема, необходимо 3 раздельных канала питания, накалы через среднюю точку на землю, коэффициент УЛ подбирается, или выставляется триод/пентод режимы 6П14П-ЕВ, 6С33С стоит использовать обязательно с индексом В, в драйвере 6Н1П НЭВЗ 50х/60х, на отборных 6С33С Pвых 22Вт на 8ом, параметры тана:

первичная
230В с отводом от 220в

вторичные
240В 350мА 2 обмотки

240В 150мА 1 обмотка

240В 50мА 1 обмотка

6,3В 4А - 4 обмотки

6,3В 2А - 2 обмотки

Твз Ra 1.2Ком; ктр 12; зазор рассчитан на ток подмагничивания 300мА

P.S. многие элементы могут быть меньшего номинала, 2Вт резисторы ставил про запас, конденсатор в катод для 6П14П-ЕВ не нужен, антизвонные резисторы обязательны, полный обзор усилителя и схемы есть на канале «Неизвестная Физика»

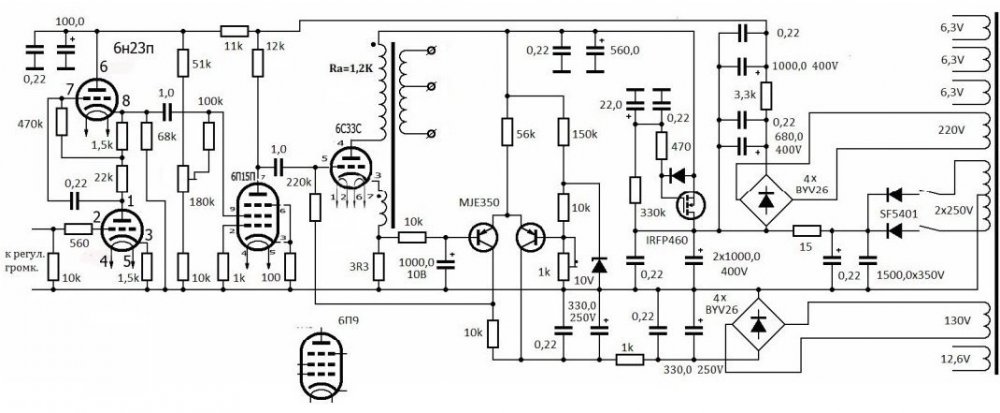

Зря вы такую печку в катоде выходной лампы сделали... Я делал аналогичный усилитель на лампе 6с41с с ыиксировпнным смещением (в катоде 10 Ом) но добавил схему слежения за током лампы. Результат был отличный! Уверен параметры усилителя вашего станут лучше с фиксированным смещением и схемой слежения. Если интересно могу показать...

  • Like (+1) 1
Илья Александрович Proficient

Илья Александрович

Posted
Posted

А если чутка извратиться то намотать дроссель, можно с несколькими выводами, поставить его в - и до него снимать отрицательное напряжение и подавать на сетку, будет не подземный резистор а дроссель и фильтрация и не тратится анодное за зря.

  • Like (+1) 1
sova Local

sova

Posted
Posted
В 24.09.2024 в 18:06, Cat777 сказал:

Так никто ж не спорит! Но хвалить одну лампу и хаять другую (разумеется из тех, что применяют в усилителях вообще), по моему глупо. Вот что лучше, Metallica, Yello, Chris Botti или Pink Floyd?

Как-то так…

Чайковский! :)

sova Local

sova

Posted
Posted
34 минуты назад, Илья Александрович сказал:

А если чутка извратиться то намотать дроссель, можно с несколькими выводами, поставить его в - и до него снимать отрицательное напряжение и подавать на сетку, будет не подземный резистор а дроссель и фильтрация и не тратится анодное за зря.

Дроссель должен иметь такое же сопротивление что резистор, потому анодного столь же потратится . (Если один БП, то поменее,  так как токи всех ламп , сложатся на падении напряжения на дросселе). Но не станет нужен доп резистор на 50 ватт, это да. И в цепи фильтрации смещения можно не электролит использовать,  а неск микрофрарад хорошего неэлектролита, что на звуке  в плюс ( если не был редчайший какой нибудь электролит ранее,  типа БГ или из винтажа)

W_L Local

W_L

Posted
Posted
1 час назад, Климентий сказал:

Зря вы такую печку в катоде выходной лампы сделали... Я делал аналогичный усилитель на лампе 6с41с с ыиксировпнным смещением (в катоде 10 Ом) но добавил схему слежения за током лампы. Результат был отличный! Уверен параметры усилителя вашего станут лучше с фиксированным смещением и схемой слежения. Если интересно могу показать...

К слову такой вариант тоже делал на макете, касательно параметров и гармоник не менялось ничего, но резистор и конденсаторы для меня выглядят надежнее, хоть усилитель и греет зимой как печка

W_L Local

W_L

Posted
Posted
41 минуту назад, Илья Александрович сказал:

А если чутка извратиться то намотать дроссель, можно с несколькими выводами, поставить его в - и до него снимать отрицательное напряжение и подавать на сетку, будет не подземный резистор а дроссель и фильтрация и не тратится анодное за зря.

Такой вариант тоже пробовал, но на тор-тане и так обмоток было более чем много)

sova Local

sova

Posted
Posted
15 часов назад, W_L сказал:

полный обзор усилителя и схемы есть на канале «Неизвестная Физика»



Интересный канал!

  • Smile 1
Илья Александрович Proficient

Илья Александрович

Posted
Posted
1 час назад, sova сказал:

Дроссель должен иметь такое же сопротивление что резистор, потому анодного столь же потратится . (Если один БП, то поменее,  так как токи всех ламп , сложатся на падении напряжения на дросселе). Но не станет нужен доп резистор на 50 ватт, это да. И в цепи фильтрации смещения можно не электролит использовать,  а неск микрофрарад хорошего неэлектролита, что на звуке  в плюс ( если не был редчайший какой нибудь электролит ранее,  типа БГ или из винтажа)

Ну оно то потратится один раз, ведь если допустим сделать фиксированное смещение, где анодное не тратится, то все равно придется делать какой-то дроссель или транзистор в анодном питании, на которых будет тоже падать что то. С вами полностью согласен что если делать с подземного смещение то достаточно несколько мкф не электролита.

  • Smile 1
Евлампий 2 Community Regular

Евлампий 2

Posted
Posted

Вопрос к уважаемым коллегам. Кто-нибудь пробовал всерьез эту лампу "вполсилы", на половинке катода, и на повышенных вольтах? Или хотя бы вдруг кто-то знает, где посмотреть ее ВАХи на этом самом полукатоде, что-то не нашел. Заранее спасибо.

Евлампий 2 Community Regular

Евлампий 2

Posted
Posted

Stan, большое спасибо, буду прикидывать. Подарили какие-то странные экземпляры, знаете, словно из золотистого стекла, прямо красивые. Вот и задумался, может они красивые не зря. Еще раз благодарю.

  • Smile 1
