Ни чё не понимаю, если полуобмотка перевёрнута, то и точка в другом месте должна быть?

Posted
23 часа назад, ДимДимыч сказал:

Молодец.

Трансу без разницы.

Димыч, вопрос из зала: твоему РТ софтстарт нужен для ограничения пускового тока?

  • 1 year later...
Posted

У меня две стойки под японскую аппаратуру 70-80х годов.

В каждую вмонтированы понижайки(они же РТ по сути) на 100вольт(103 вольта холостого) на 450 ватт и отдельно на трансформаторах от Радиотехники У-101 намотаны РТ  230-103 вольт, использую с нагрузкой до ватт примерно 25 максимум, это для касетных дек и LP вертаков.

Все работает хорошо.....в одной стойке Sony 555 ESL ( по моему), его отдельно подключаю от РТ намотанного на ОСМ-1, так как 450 ватт РТ ему маловат(по ощущениям), если ручку громкости за 13 часов выворачивать.На 450 ватниках есть отвод на 230 вольт (233 холостого).Помню,что когда перешел на РТ по ощущениям звук стал приятнее ,если слушать на бумажных динах особенно.Более заметно на каменных усилителях..

Есть припасенный дроссель ,вернее железо от него (пока в сборе),оно Ш образное.Все думаю отжечь его качественно да намотать "бескомпромиссный" РТ....Железяка пипец тяжелющая.Завтра поеду в контору где он томится в ожидании зафотаю.

  • Like (+1) 3
Posted

В деревенском доме в подполе живет "строительный" РТ, медный, 3 х 380/220,  к каким выводам 220 чего подключать - подбирается по ситуации. Дома на основе ОСМ 1,6 или 2,5 перемотан РТ с отводами.

  • Like (+1) 1
Posted

Развязывающий трансформатор вроде как должен давить синфазные помехи, в случае низкой емкости между первичкой и вторичкой.

Как это оценить измерительными приборами?

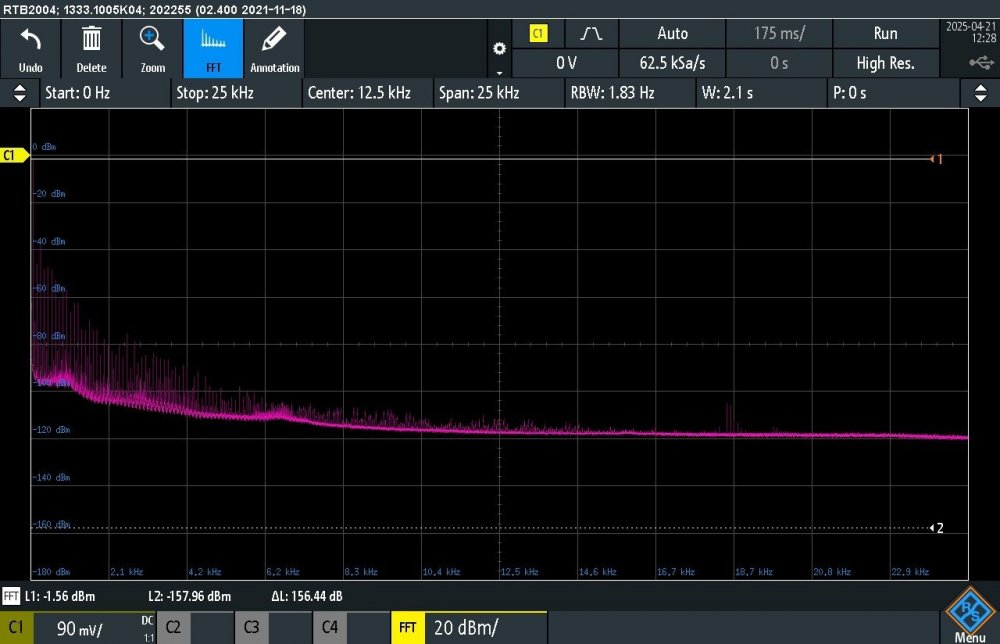

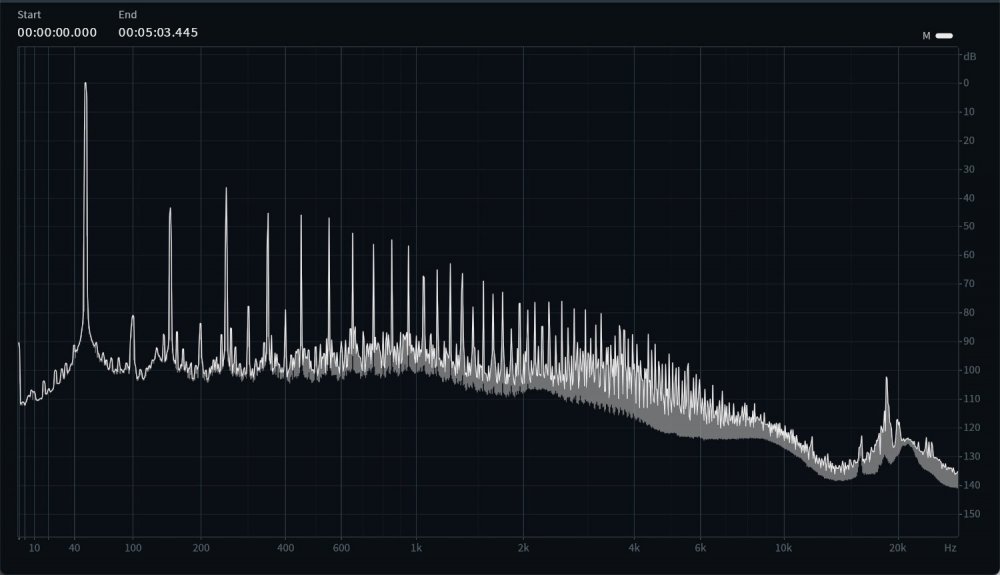

Взял сетевой транс, на вторичную обмотку 500 вольт подал 230 вольт из сети, со вторичной обмотки 5 вольт снимаю параметры - это для безопасности. Сделал БПФ на звуковой карте 0-25 кГц. Усреднение. Мин/макс в программе нет. FlatTop.

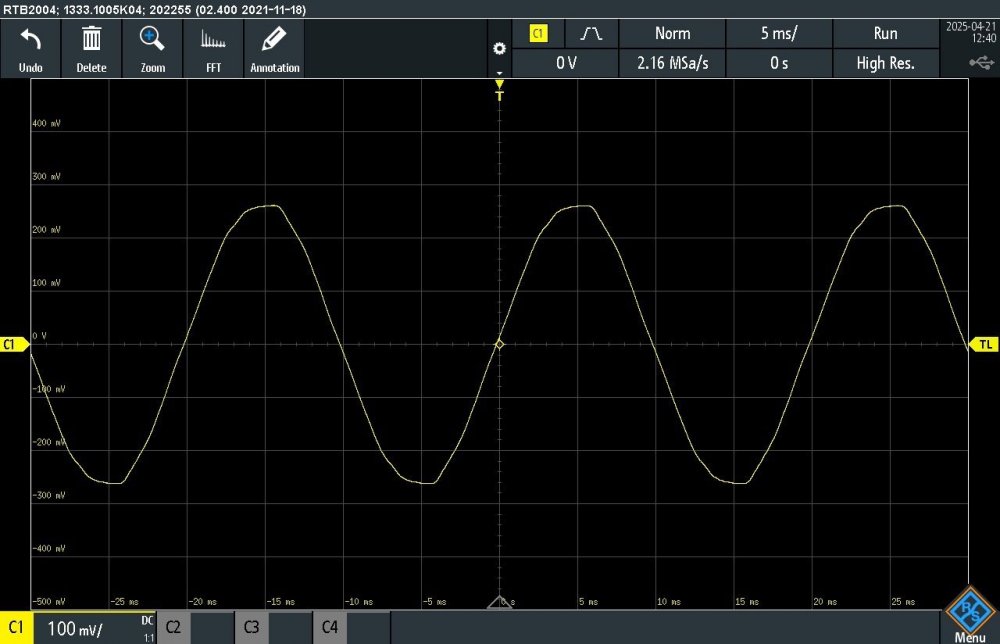

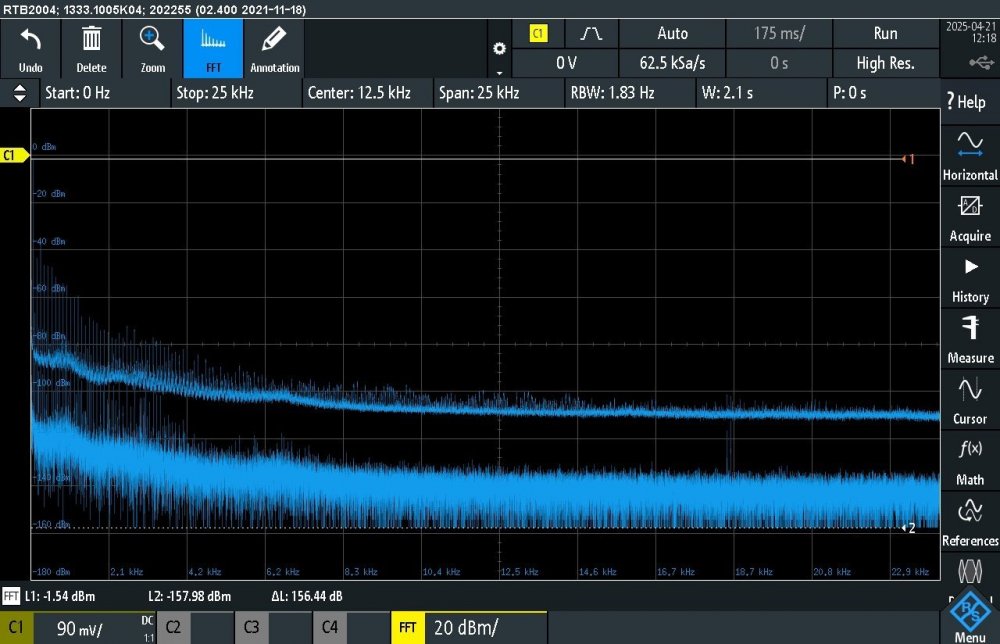

Снял на осциллографе с функцией БПФ.

Усреднение. FlatTop.




Мин/макс. FlatTop.



На что смотреть и какие выводы можно сделать? Сначала хотелось бы посмотреть по приборам влияние разных РТ или разных конструкций РТ. Потом к РТ добавить ВЧ синфазный дроссель, ВЧ диф дроссель. Посмотреть результаты. Карта до 60 кГц даст (24/192), осциллограф до 70 мГц (10 bit). Потом все тоже самое на слух будет оцениваться.

Posted

Для начала желательно добиться синусоиды на основной частоте, чтобы не было нечетных гармоник выше минус 40 дБ (60 совсем хорошо), это из пассивных пара контуров в т. н. синус-фильтре, который хоть и большой, но без всякой электроники, чистая электротехника.
Затем - синфазные дроссели для подавления ВЧ-помех от импульсной техники, причем как снаружи - от сети, так и от компонентов системы.
Радиочастотные фильтры в тяжелых случаях попадания под (теле)вышки, радары, мазеры.
Развязывающий трансформатор не давит ничего в пределах своей полосы пропускания.

Posted
6 часов назад, alss сказал:

Для начала желательно добиться синусоиды на основной частоте, чтобы не было нечетных гармоник выше минус 40 дБ (60 совсем хорошо), это из пассивных пара контуров в т. н. синус-фильтре, который хоть и большой, но без всякой электроники, чистая электротехника.

Они бывают однофазные? По поиску находятся только трехфазные фильтры.

Posted
6 часов назад, alss сказал:

Развязывающий трансформатор не давит ничего в пределах своей полосы пропускания.

Сложно спорить, но пишут что за счет малой емкости между первичкой и вторичкой, они не пропускают ВЧ-помехи между обмотками.


Ну и вопрос пока не раскрыт. Как правильно измерить. При том, не так интересны абсолютные величины, сколько относительные: добавил трансформатор - такие-то помехи уменьшились в 2 раза... Собственно хотелось бы провести какие-то измерения, а не верить картинкам и рекламе.

Posted
6 часов назад, alss сказал:

Затем - синфазные дроссели для подавления ВЧ-помех от импульсной техники, причем как снаружи - от сети, так и от компонентов системы.

Это да. Надо бы измерить и послушать. Материалы могут вносить изменения в звук. Кстати, а какие сердечники используете? Наножелезо просится с высокой проницаемостью.

Posted
1 час назад, tubelover сказал:

Они бывают однофазные?

www.gyrator.ru

Первый макет, делал в 2018-ом, делал такое. Спектр не смотрел. Сделано несколько штук, ближайшее окружение удовлетворено и не выключает устройство из систем.
Кстати, даже из УПС делает что-то плавное, это для иллюстрации, не более.



  • Like (+1) 1
  • 2 months later...
Posted
В 26.10.2022 в 07:36, ДимДимыч сказал:



 А так намотка аля ТС-180.

Можно  сказать что у транса при такой намотке нет "фазы и нуля".

По этой причине если менять подключение к сети ( переворачивать вилку в розетку) разницу в звуке уловить невозможно.

Подниму, до сих пор так и не раскрыта)))

Что может быть хуже чем размазать фазу по всей обмотке? Наверное от сюда растут байки про трёх, пяти, десятикратный запас по мощности?



Posted
1 час назад, Алекс сказал:

Подниму, до сих пор так и не раскрыта)))

Тема интересна, но как оказалось мало изучена с технической точки зрения. Делают методом тыка и слушают без каких-либо технических обоснований.

Прослушивание развязывающего в нескольких системах показало перспективность этого направления. Дополнение синфазными дросселями до и после развязывающего - еще улучшило. Хорошо слышно заземление первички с корпусом и центральной точки балансной вторички отдельными "чистыми" землями. Землились в качестве опыта, металлическая шпилька в землю и провод 6 кв.

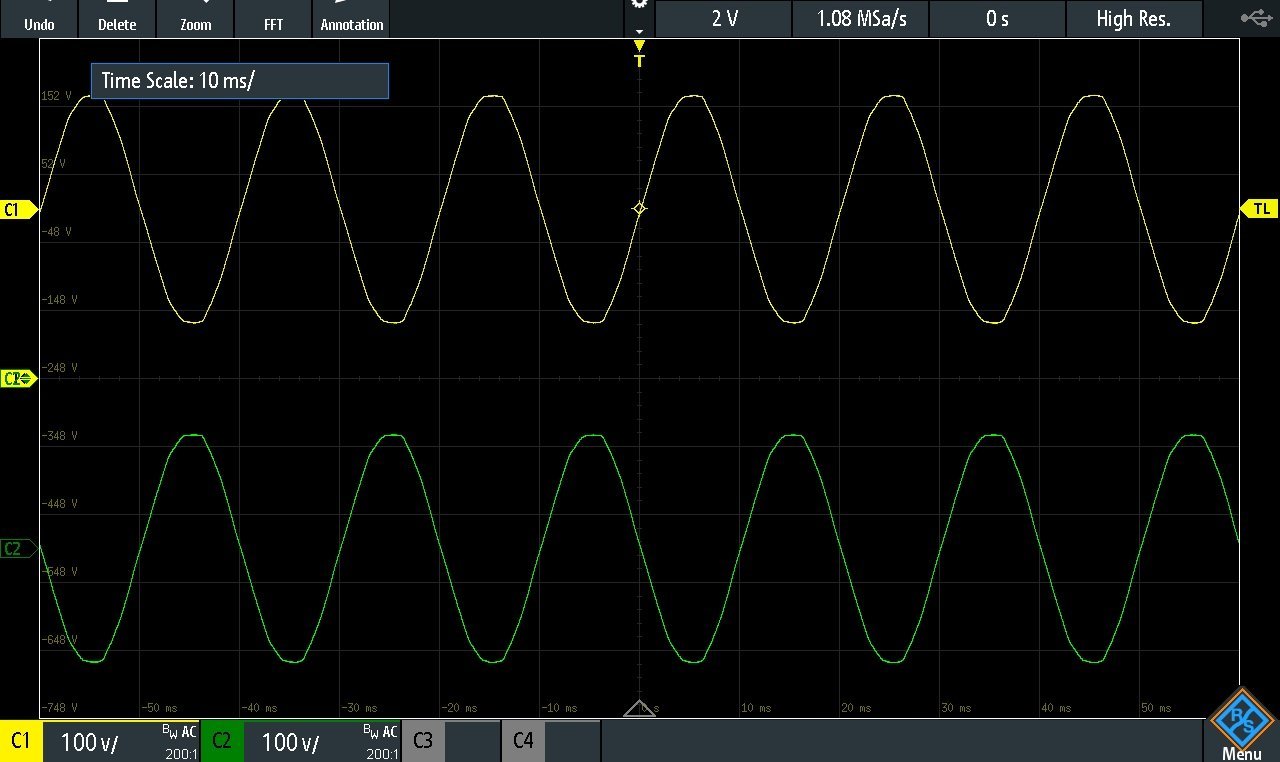

Балансная вторичка:

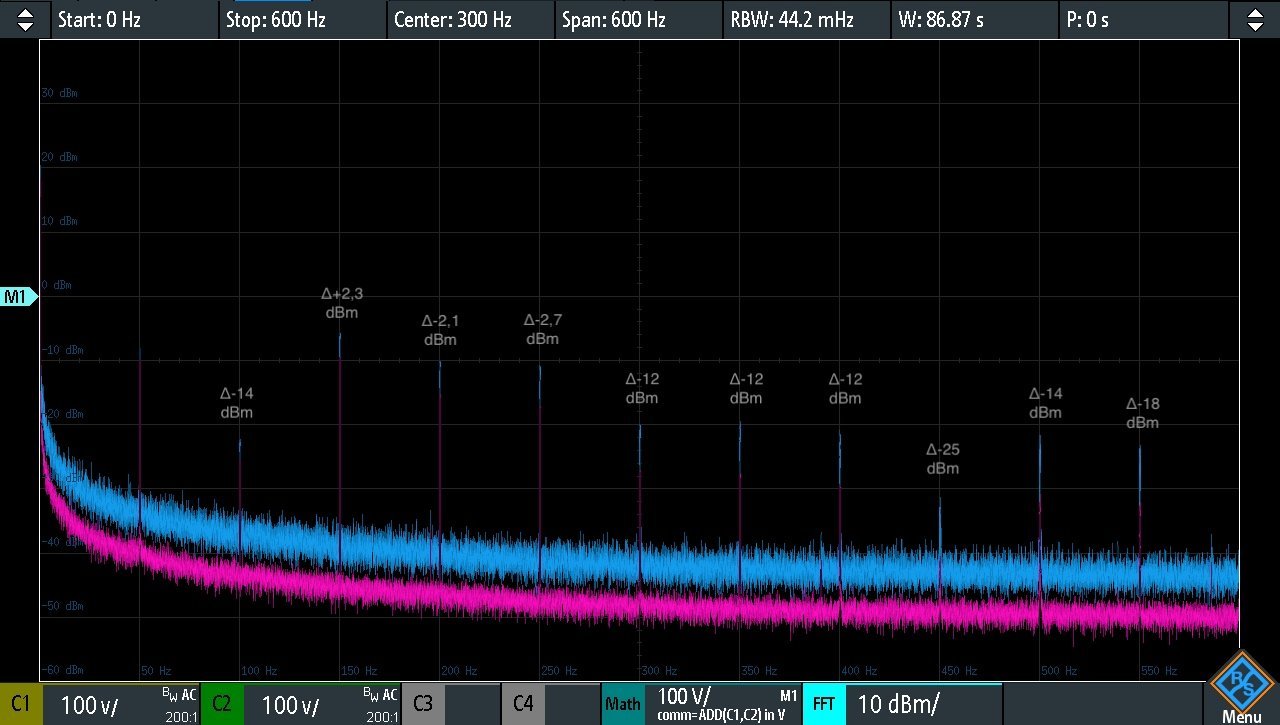

Синфазные помехи на вторичке:

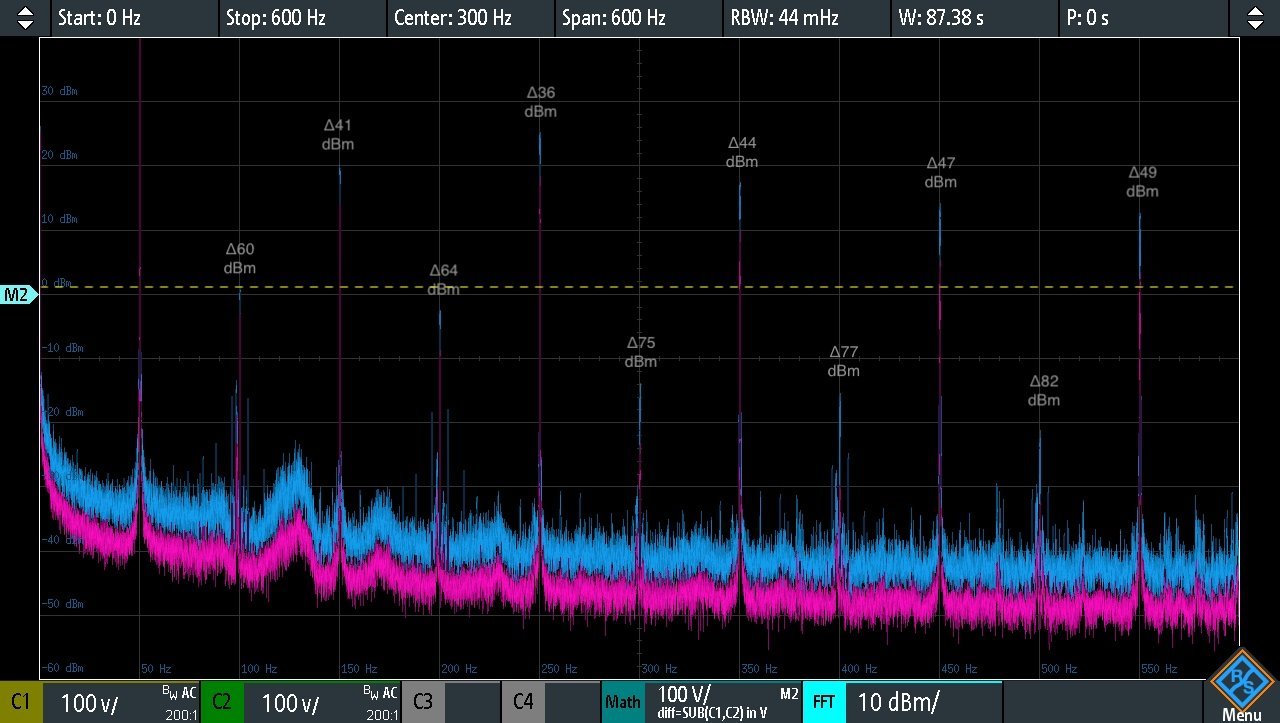

Дифференциальные помехи на вторичке:


* измерения проводились при заземлении первички на домовую землю.

Необходимость запаса у трансформаторов и фильтров проверена на практике многократно. Ничего там не размазано. А вот байка об отсутствии направленности вилок на вторичке - байка. Это понятно из схемы вторички трансформатора и на практике очень хорошо слышна.

  • Like (+1) 4
Posted
40 минут назад, tubelover сказал:

Ничего там не размазано.

ну как это не размазано если прозвонка одинаково звонится на обоих концах вторички и относительно земли примерно схожие напряжения...

Posted
8 минут назад, Алекс сказал:

ну как это не размазано если прозвонка одинаково звонится на обоих концах вторички и относительно земли примерно схожие напряжения...

Какой-то у вас слишком крутой технический сленг ;-)

Posted
57 минут назад, tubelover сказал:

технический сленг ;-)

Т.е. вы даже не удосужились проверить потенциалы и как-то их систематизировать, но с головой ушли в непонятные картинки, ну что , тоже выход ))

Posted
10 часов назад, tubelover сказал:

Дополнение синфазными дросселями до и после развязывающего - еще улучшило.

Что улучшило, картинку или звуковой образ? Большинство отзывов противоречивые, особенно когда начинают описывать влияние всевозможных фильтров на звук.



10 часов назад, tubelover сказал:

Хорошо слышно заземление первички с корпусом

типа, русская рулетка для тех у кого нет пистолета...

скажите что пошутили))

Posted
3 часа назад, Алекс сказал:

скажите что пошутили))

Вы мне можете больше не писать, поставил в игнор, больше не увижу. Можно вам паясничать на этом форуме или нет решат админы.

Posted

Современные разделительные трансформаторы обладают межобмоточной емкостью в сотни пик. Но серийно делали, допустим япоские DENKENSEIKI Laboratory Co, с емкостью 0,001 пик. Это влияло на фильтрацию между обмотками. Как они это делали точной информации нет. Но есть гипотеза, что за счет тройного экранирования.

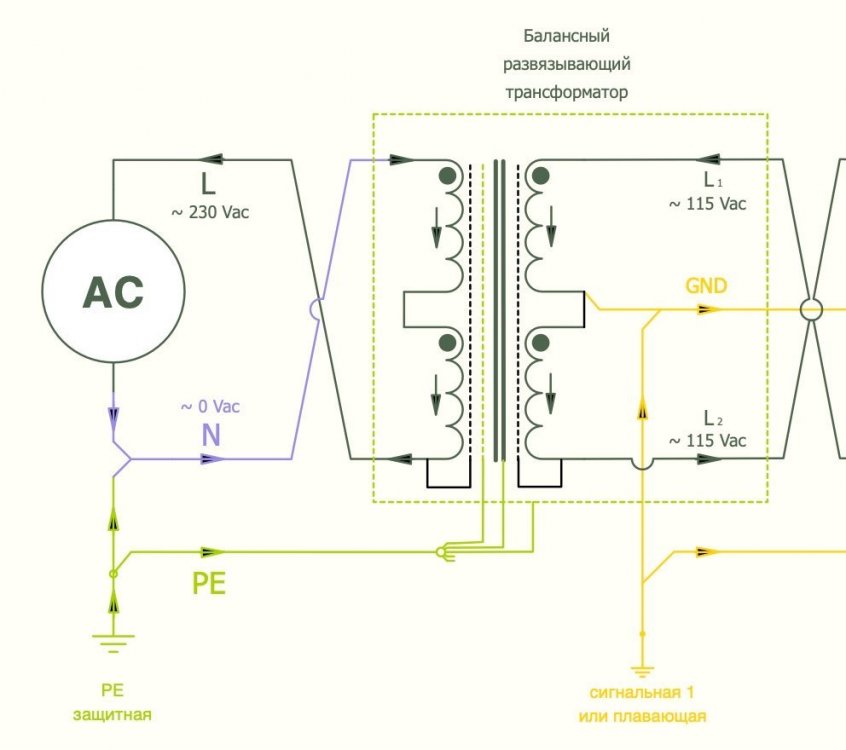

Схема не совсем инженерная, но кому надо поймет, почему она так сделана. Это не догма, а процесс исследования этой темы, который еще в работе и на долго. Подобные трансформаторы делали в основном для медицинского оборудования, где больше важны цифры. Задача на практике понять, что лучше для звука на слух.


  • Like (+1) 3
Posted
В 20.11.2022 в 02:54, Сергей Б сказал:

Я когда мотаю разделительные и силовые трансформаторы, мотаю три экрана. Первый на каркас, на него первичку, поверх первички второй экран, и третий поверх вторичной обмотки (или анодной). Помехи через железо и торцы обмоток тоже ходЮт.

Специально занимался этим вопросом,

Ещё один пункт про качественные РТ.

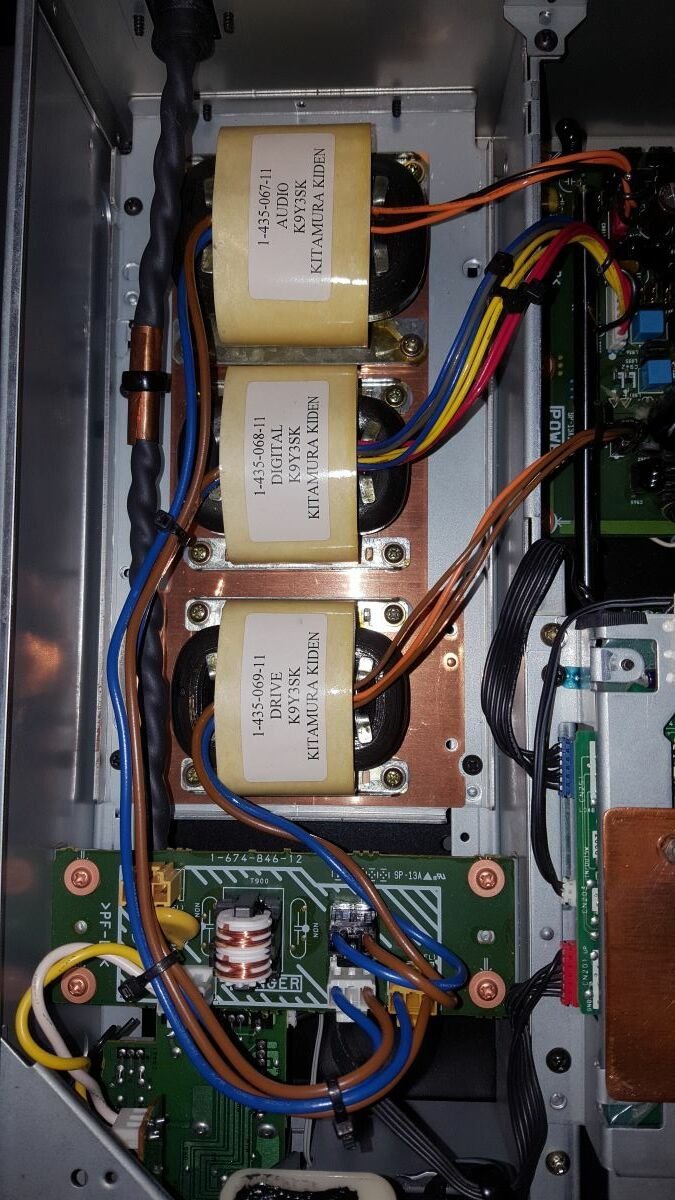

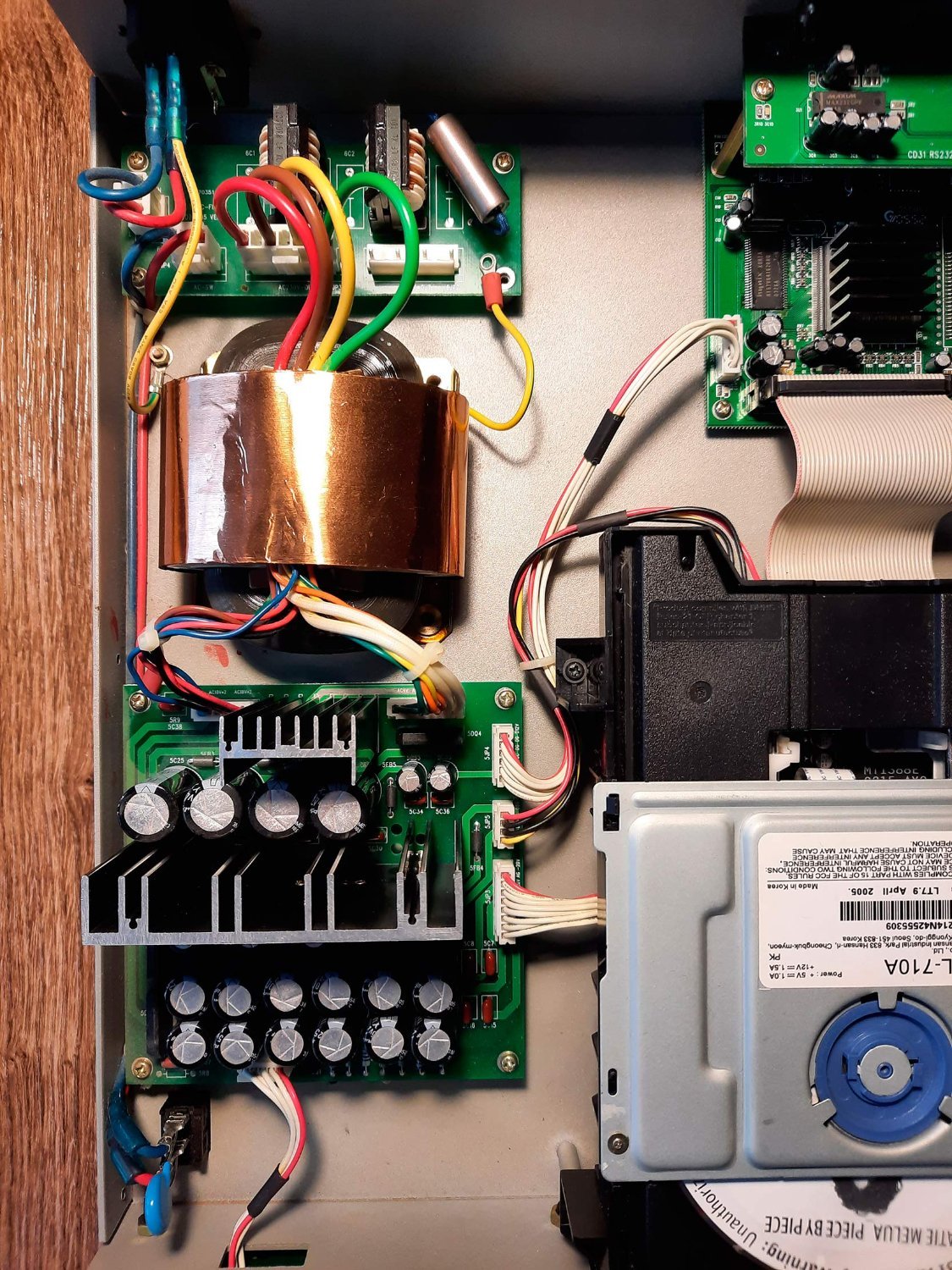

Два CD проигрывателя, на фото представители разной ценовой категории, младший около 4400$. Вам видно в чём принципиальные отличия?



Posted

Смысл ставить несколько трансформаторов, первички их все равно вместе, проще на 1 несколько вторичек намотать.

  • Like (+1) 1
  • Hmm... (-1) 1
