Всех формучан с Новым Годом !

Трансформаторы Развязывающие.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

  • Replies 558
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Алекс Proficient

Алекс

Posted
Posted
В 19.08.2025 в 11:27, Михаил К. сказал:

Надо проверить загорятся ли обе индикаторные отвертки на выводах вторички одновременно при увеличении выхода с латра, к которому будет подкл первичка.

Тогда туман рассеется...



В 19.08.2025 в 11:05, Михаил К. сказал:

Можно просто видео снять с двумя индикаторными отвертками и латром с перетыком отверток и вилки, а то говорить можно все что угодно...



В 19.08.2025 в 10:47, Kroul сказал:

Чтобы приблизительно понять , надо включить его через латр, а ко вторичной обмотке приставить ваши две индикаторные отвертки, далее постепенно увеличивать напряжение пока не загорятся светодиоды.

Чтобы приблизительно понять что?

https://rutube.ru/video/private/a54a1df36b001da77b1f919028a095f6/?p=l8ZSU2HhbgRG3Hx_zTMoEg

В 19.08.2025 в 10:47, Kroul сказал:

Они должны загореться одновременно при любом положении вилки.

Ещё раз, если техника не позволяет, повторюсь, это провал.

Михаил К. Proficient

Михаил К.

Posted
Posted

Интересно какая у РТ будет просадка напряжения на хотя бы половине нагрузки от габаритной мощности магнитопровода и какой ток холостого.

Вместо хиромантий с индикаторными отвертками...



Алекс Proficient

Алекс

Posted
Posted
3 часа назад, Михаил К. сказал:

Интересно какая у РТ будет просадка напряжения на хотя бы половине нагрузки от габаритной мощности магнитопровода и какой ток холостого.





Тебя и интересуют банальности, ну ок, ток холостого 100ма, сопротивление обмоток 2.6 ом. На половине т.е. на 300 ватт просядет 3.4 вольта

Алекс Proficient

Алекс

Posted
Posted
3 часа назад, Михаил К. сказал:

Вместо хиромантий с индикаторными отвертками...

 HighEnd он такой, остальное ТАН, ТС и иже с ними.

Михаил К. Proficient

Михаил К.

Posted
Posted
2 часа назад, Алекс сказал:

Тебя и интересуют банальности, ну ок, ток холостого 100ма, сопротивление обмоток 2.6 ом. На половине т.е. на 300 ватт просядет 3.4 вольта

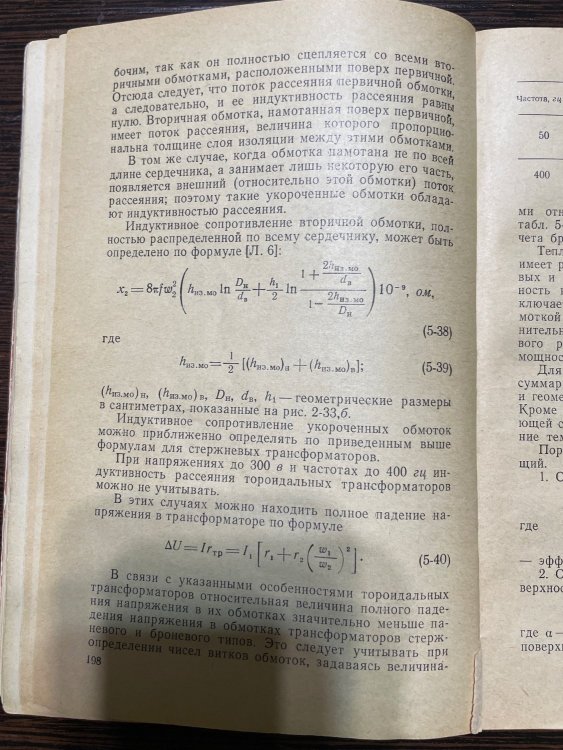

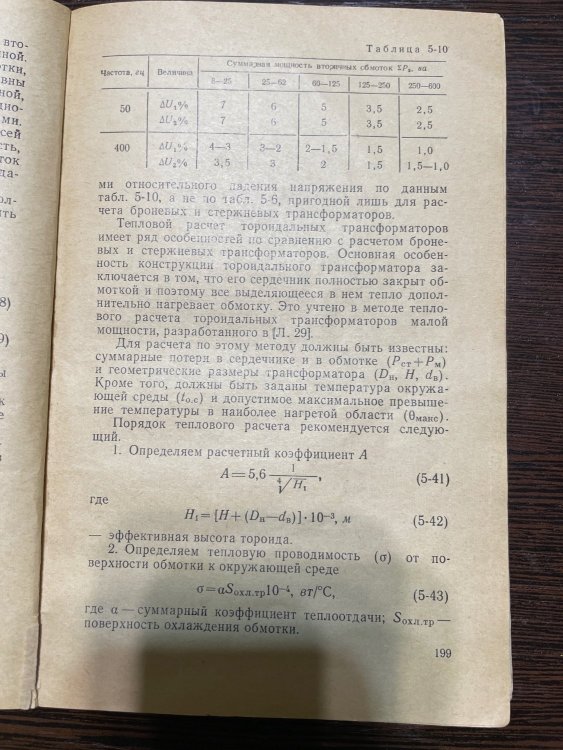

Сколько просядет, зависит не только от активного обмоток, но и от индуктивности рассеяния, индукции и т.д.

Пример - сварочные мастодонты с крутоспадающей внешней характеристикой.

Ну они то так специально сделаны, чтобы просаживались по напряжению под нагрузкой, чтобы ток при сварке держать,

В отличие от аудиофильских, намотанных по причудливым схемам (как сварочные) в погоне за минимизацией межобмоточной емкости и т.п. фетишам.

Мерил подобный, там на мизерной нагрузке %20 от габаритной уже минус треть...

Алекс Proficient

Алекс

Posted
Posted
1 минуту назад, Михаил К. сказал:

Сколько просядет, зависит не только от активного обмоток, но и от индуктивности рассеяния, индукции и т.д.

Включай дедукцию) индукция от холостого хорошо просматривается. 100ма ничего тебе не подсказывают? Далее, стандартное Ш-150. от куда у меня там место лишнее под воздушные прокладки?
