Трансформаторы Развязывающие.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

немой Proficient

немой

Posted
Posted
19 минут назад, Михаил К. сказал:

Я тоже мог бы написать, что направо -наречие, образованное от слова "право" с помощью приставки "на" и пишется слитно,

Когда начинают учить праволисанию .... Я Вас обрадую ... Я не Русский и мне скидка ...



16 минут назад, Михаил К. сказал:

На этом интерес с моей стороны к продолжению диалога закончился...

Может и правильно ... нужно подучиться ... книги почитать .

Я вот читаю и работаю в профессии 35 лет...








  • Like (+1) 3
  • Smile 1
  • Replies 558
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Алекс Proficient

Алекс

Posted
Posted
7 часов назад, Михаил К. сказал:

Вот и все.

Ну как это всё, далеко не однозначно. На пониженных гармоники меньше, на повышенных их дофига. Ты предлагаешь по проницаемости выбирать оптимум. Димыч например, по гармоникам, а японцы похоже по температуре... кого считать правее?)

Buran81 Local

Buran81

Posted
Posted
17 минут назад, Алекс сказал:

Ну как это всё, далеко не однозначно. На пониженных гармоники меньше, на повышенных их дофига. Ты предлагаешь по проницаемости выбирать оптимум. Димыч например, по гармоникам, а японцы похоже по температуре... кого считать правее?)

Силовику,коим является развязывающий трансформатор, гармоники  по боку. А вот активное сопротивление обмоток,которое с низкой индукцией увеличивается -это проблема серьёзная.  Потому и выгодно брать  индукцию побольше,но на хорошей тихой стали ,с малыми потерями,чтоб не грелась.

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
45 минут назад, Buran81 сказал:

Силовику,коим является развязывающий трансформатор, гармоники  по боку. А вот активное сопротивление обмоток,которое с низкой индукцией увеличивается -это проблема серьёзная.

Почему гармоники побоку, типа далеко стоит не долетят?)

Активное тоже такой параметр расплывчатый, питал пред от 150 ваттного и от 600 ваттного, у первого 16 ом, у второго 2.5 ома, пред от силы ватт 50, плюс сидюк 30 ватт, особой разницы от чего запитывать не заметил...

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
1 час назад, Buran81 сказал:

Силовику,коим является развязывающий трансформатор, гармоники  по боку. А вот активное сопротивление обмоток,которое с низкой индукцией увеличивается -это проблема серьёзная.  Потому и выгодно брать  индукцию побольше,но на хорошей тихой стали ,с малыми потерями,чтоб не грелась.

И ты считаешь что активное 1 Ом это проблема?

Главнее гармоники.

Buran81 Local

Buran81

Posted
Posted
1 час назад, Алекс сказал:

Почему гармоники побоку, типа далеко стоит не долетят?)

Активное тоже такой параметр расплывчатый, питал пред от 150 ваттного и от 600 ваттного, у первого 16 ом, у второго 2.5 ома, пред от силы ватт 50, плюс сидюк 30 ватт, особой разницы от чего запитывать не заметил...

Сеть имеет сопр.меньше  ома

. Гармоники через неё не могут попасть в тракт

Алекс Proficient

Алекс

Posted
Posted
1 минуту назад, Buran81 сказал:

Сеть имеет сопр.меньше  ома

. Гармоники через неё не могут попасть в тракт

Гениально, вот только гармоники плодятся от индукции



Михаил К. Proficient

Михаил К.

Posted
Posted
17 минут назад, Алекс сказал:

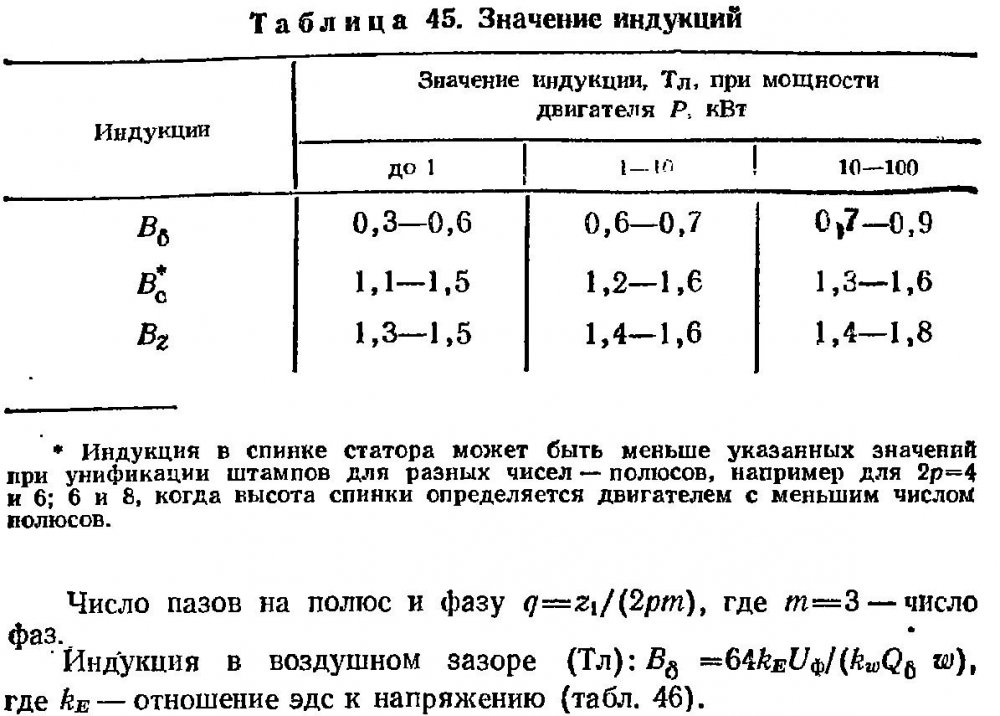

а табличку для каких выводов тиснул?

чтобы наглядно показать, что проницаемость падает при уменьшении индукции от какого то значения. И оно м.б. и 1.5 Тл и 0.8 Тл у разных марок железа.

Buran81 Local

Buran81

Posted
Posted
20 минут назад, Алекс сказал:

Гениально, вот только гармоники плодятся от индукции



Да..но только в тракт они попадают через СЕТЬ.

Если  там  короткое замыкание,то они там и остаются

Михаил К. Proficient

Михаил К.

Posted
Posted
19 минут назад, Алекс сказал:

Гениально, вот только гармоники плодятся от индукции

У хорошего железа они на 1.6 Тл м.б. меньше, чем у доступного с 1.3 Тл.

Еще зависит от того идет поток только вдоль, или еще и кое где порой поперек проката.

Михаил К. Proficient

Михаил К.

Posted
Posted
6 часов назад, немой сказал:

Cлева на право серии электромоторов по годам выпуска Я вот работаю в профессии 35 лет...



7 часов назад, немой сказал:

Причем здесь динамная сталь и электромоторы ..

Это спрашивает спец по электродвигателям со стажем 35 лет.

Ноу коммент...

  • Smile 1
немой Proficient

немой

Posted
Posted
6 часов назад, Михаил К. сказал:

На этом интерес с моей стороны к продолжению диалога закончился..

Не спиться ....:smile-17: табличку пересмотрел .... Бггггг....

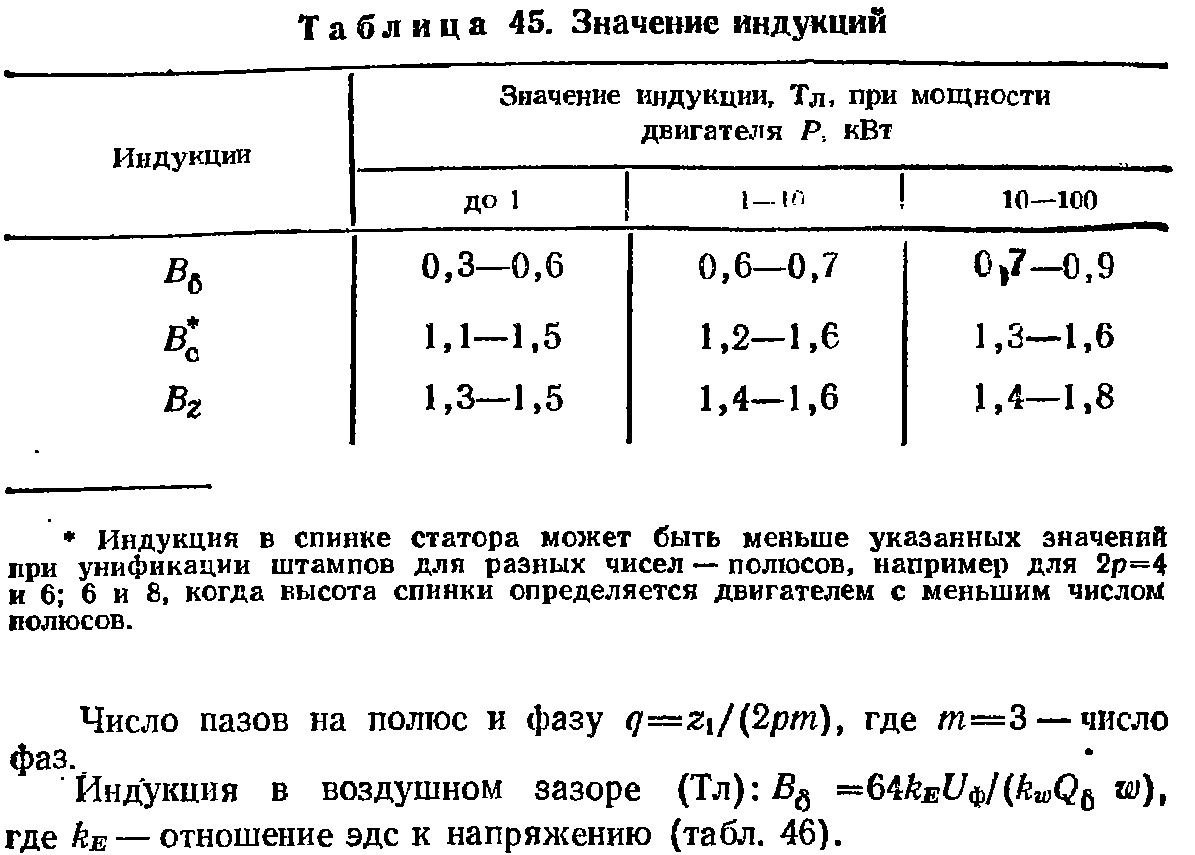

вот ещё одна со справочника постарее ...


  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted

Вот думаю, имеет смысл или нет, намотать такой РТ на двух потребителей: магнитопровод из двух одинаковых тороидов, на одном намотана одна вторичка, на другом -другая. Потом они сложены вместе и на оба два намотана одна общая первичка.

Будет ли такой конструкцион обеспечивать лучшую развязку между нагрузками ?

Васянин Сергей Local

Васянин Сергей

Posted
Posted
14 минут назад, Михаил К. сказал:

....Будет ли такой конструкцион обеспечивать лучшую развязку между нагрузками ?

Делают немного не так. На каждом бублике мотают свою первичку, складывают и поверх них делают один общий об'емный кз виток. У такого транса очень малая проходная емкость. Такое решение очень часто применяют на ВЧ.

Михаил К. Proficient

Михаил К.

Posted
Posted
20 часов назад, Васянин Сергей сказал:

Делают немного не так. На каждом бублике мотают свою первичку, складывают и поверх них делают один общий об'емный кз виток. У такого транса очень малая проходная емкость. Такое решение очень часто применяют на ВЧ.

При такой конструкции просадки под нагрузкой, предполагаю будут немаленькие.

Васянин Сергей Local

Васянин Сергей

Posted
Posted
2 часа назад, Михаил К. сказал:

При такой конструкции просадки под нагрузкой, предполагаю будут немаленькие.

Всё будет зависеть от конструкции об'емного витка. У мощных трансов такой конструкции, ток в таком витке достигает сотен ампер.

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Васянин Сергей сказал:

ток в таком витке достигает сотен ампер

и зачем такое расточительство для РТ?

Михаил К. Proficient

Михаил К.

Posted
Posted
21 час назад, Алекс сказал:

и зачем такое расточительство для РТ?

Дак что считаешь, намотать по такой топологии или нет (два магнитопровода с отдельными вторичками иобщая первичка поверх), есть смысл в большей развязке потребителей?



Sergio Proficient

Sergio

Posted
Posted
4 минуты назад, Михаил К. сказал:

Дак что считаешь, намотать по такой топологии или нет (два магнитопровода с отдельными вторичками иобщая первичка поверх), есть смысл в большей развязке потребителей?



Михаил, развязка по какому параметру? Потокосцепление всё - равно общее.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
38 минут назад, Sergio сказал:

Михаил, развязка по какому параметру? Потокосцепление всё - равно общее.

А вот входной трансформатор -фазоинвертор можно так сделать.

Алекс Proficient

Алекс

Posted
Posted
7 часов назад, Михаил К. сказал:

намотать по такой топологии или нет

Ты ещё не намотал? Вроде как лет десять назад и пять были те же вопросы...

Ну а так два лучше чем полтора.
