АЧХ однотактного усилителя . Генераторы, конденсаторы переходные .

Ollleg

By Ollleg
in Valve

 Share

Recommended Posts

юрий робертович Local

юрий робертович

Posted
Posted

У меня, повторю про АЧХ, чтоб и было все в одном месте:

Прямонакал на 45 триоде, питание +340в, драйвер Бруски пит +600в, нагрузка 45 равна Ra/R нагр=9 ком/8 ом

После первой половинки лампы цепь 0,1мкф*200в КБГ-И и 500ком МРГЧ, второй 0,1мкф*600в Black Cat масло и 500ком МРГЧ.

Накал 45 просто 2*1,25в, ср. точка с катодным рез. 1,5 ком, и на землю, резистор DALE HLM 1,5 ком 10 Вт, шунтирован Ск=300мкф*150в. Никакого фона НЕТ.

АЧХ по -3 дб 15 Гц-35 кГц. Чувств. ~0,5 вольта

Этот драйвер суперлинейный, для 45 - бомба!



  • Replies 220
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

AlexKorotov
AlexKorotov

Тот, что у меня совсем другой. Постараюсь выложить фото начинки. Схему не ищите.

Alex Torres
Alex Torres

Куда надо смотреть, чтобы это было видно?   P.S. Конструкция у этих конденсаторов симметричная, это не рулон, как уже говорилось.  Плюс там есть и еще кое-что интересное.

Alex Torres
Alex Torres

Небольшая несимметрия всегда есть, вопрос "насколько  она небольшая". Я только что провел тот же эксперимент что и Вы, с тем конденсатором что у меня на фотке выше, МКР10 0.22мкФ. В одном по

Posted Images

Ollleg Veteran

Ollleg

Posted
  • Author
Posted
15 часов назад, Alex Torres сказал:

Я не очень понял. причем тут выходная мощность и тип конденсатора?

Обычно АЧХ лампового однотактного усилителя замеряется на 1вт вых.мощности и на том максимуме, после которого полуволна 10 или 20 гц уже начинает "плющится" от искажений. У моего усилителя это происходит после отметки 3.2вт мощности.

Что то не так, Александр?

Если непонятно о моей просьбе в оценке АЧХ и требуется доскональное пояснение,

тогда добавим : АЧХ усилителя как такового,

пример с конденсаторами в том, что они небольшое изменение всё же вносят, хотя на слух это выражено более явно, конечно наибольшую роль играет вых. трансформатор, но это же и так очевидно.

16 часов назад, Alex Torres сказал:
16 часов назад, Ollleg сказал:

Мне интересен был весь диапазон частот.

Разделительный только на НЧ влияет.

Выше уже пояснил. На будущее учту, что свои вопросы нужно формулировать более грамотно.

Спасибо.

Alex Torres Contributor

Alex Torres

Posted
Posted
6 минут назад, Ollleg сказал:

Что то не так, Александр?

Что речь шла не столько о самой АЧХ однотактника, а о влиянии на нее разделительного конденсатора. А это от мощности не зависит (если А2 не залазить).

8 минут назад, Ollleg сказал:

конечно наибольшую роль играет вых. трансформатор, но это же и так очевидно.

Вот именно! Поэтому чтобы исключить его влияние на АЧХ, я бы мерял не на 1вт а на 0.1вт.

alss Proficient

alss

Posted
Posted
12 часов назад, Ollleg сказал:
13 часов назад, alss сказал:

На картинках - слева шкала по 20 дБ/дел, так? Увеличил картинку, приложил линейку... Параллельно оси абсцисс, естественно, приложил.


Зачем? Там все значения даны! Вы с оцифровками работали?

Работал, потому звуковые карты и ненавижу. Правда, не в музыке, а анализом НЧ и ИНЧ шумов дефекты искал в разных специальных вещах, когда потребовалась замена СК4-72.
Меня подвела привычка верить шкалам, в данном случае оси ординат, на которой указано 100 через 20, а при наведении на полоску курсор на картинке как-то ничего не показывает...
Уразумел - это "запоминающий осциллограф в старт-стопном режиме" (привычнее розовый шум и 1/х-октавные полосы или белый шум и постоянная полоса пропускания. Это кроме поточечного измерения стрелками), приношу свои извинения за непонятливость.

По теме - исправные детали на АЧХ не влияют (в пределах погрешности измерений).
А вот предложение измерить НИ и ИМ компонентов, пользуясь таким мощным средством, да еще их зависимостью от частоты и от приложенного напряжения, в т. ч. и постоянного - хорошее. Но сложное в исполнении из-за развязывающих цепей, которые не должны влиять.

  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
24 минуты назад, alss сказал:

Работал, потому звуковые карты и ненавижу. Правда, не в музыке, а анализом НЧ и ИНЧ шумов дефекты искал в разных специальных вещах, когда потребовалась замена СК4-72.
Меня подвела привычка верить шкалам, в данном случае оси ординат, на которой указано 100 через 20, а при наведении на полоску курсор на картинке как-то ничего не показывает...

Тут проблема не в "звуковых картах" вообще а видимо в каких-то конкретных. И в софте, который с ними работает. (то что я выше вижу у Олега - это что-то совсем "за гранью").



24 минуты назад, alss сказал:

А вот предложение измерить НИ и ИМ компонентов, пользуясь таким мощным средством, да еще их зависимостью от частоты и от приложенного напряжения, в т. ч. и постоянного - хорошее. Но сложное в исполнении из-за развязывающих цепей, которые не должны влиять.

Тем не менее, многие очень часто это делают.

Ollleg Veteran

Ollleg

Posted
  • Author
Posted
58 минут назад, Alex Torres сказал:
1 час назад, Ollleg сказал:

конечно наибольшую роль играет вых. трансформатор, но это же и так очевидно.

Вот именно! Поэтому чтобы исключить его влияние на АЧХ, я бы мерял не на 1вт а на 0.1вт.

Алекс, так и попробую в следующий раз.

Какой ты привередливый малость, ну отписал бы сразу:

" Олег, что ты нам хочешь показать? Ты замеряешь неправильно, делай замеры на 0.1 вт, что бы исключить влияние вых.тр"

Я бы поблагодарил и переделал бы всё ещё вчера.:smile-50:

..Сегодня всё снова подключать уже не буду.



45 минут назад, alss сказал:

приношу свои извинения за непонятливость.

Да за что извинения, главное, мы разобрались.



25 минут назад, Alex Torres сказал:

(то что я выше вижу у Олега - это что-то совсем "за гранью").

Вот здесь можно подробно пояснить? Что не так?

Alex Torres Contributor

Alex Torres

Posted
Posted
48 минут назад, Ollleg сказал:

Вот здесь можно подробно пояснить? Что не так?

Картинки. Что это за  софт?  Я АЧХ предпочитаю смотреть не на таких картинка а на спектрограмме (FFT), сигнал можно свипом частоты, или белым шумом, или отлельными частотами, по точкам.

Софта для этого навалом - SpectraPlus, WaveSpectra+WaveGene, ARTA, REW, и пр.

Вот пример, правда тут АЧХ на ВЧ исследовалась (метод - белый шум).

Спойлер


:





Ollleg Veteran

Ollleg

Posted
  • Author
Posted
1 час назад, Alex Torres сказал:

Что это за  софт?

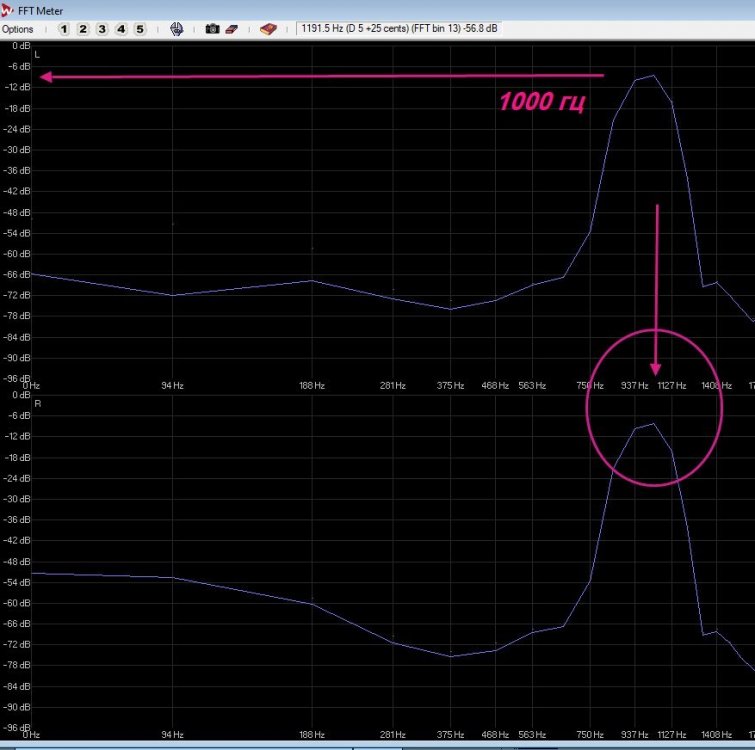

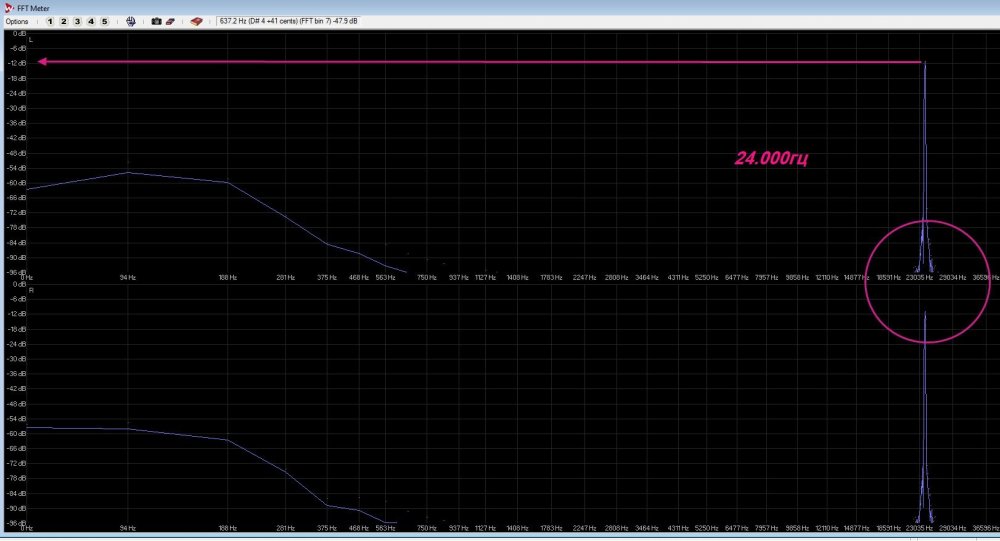

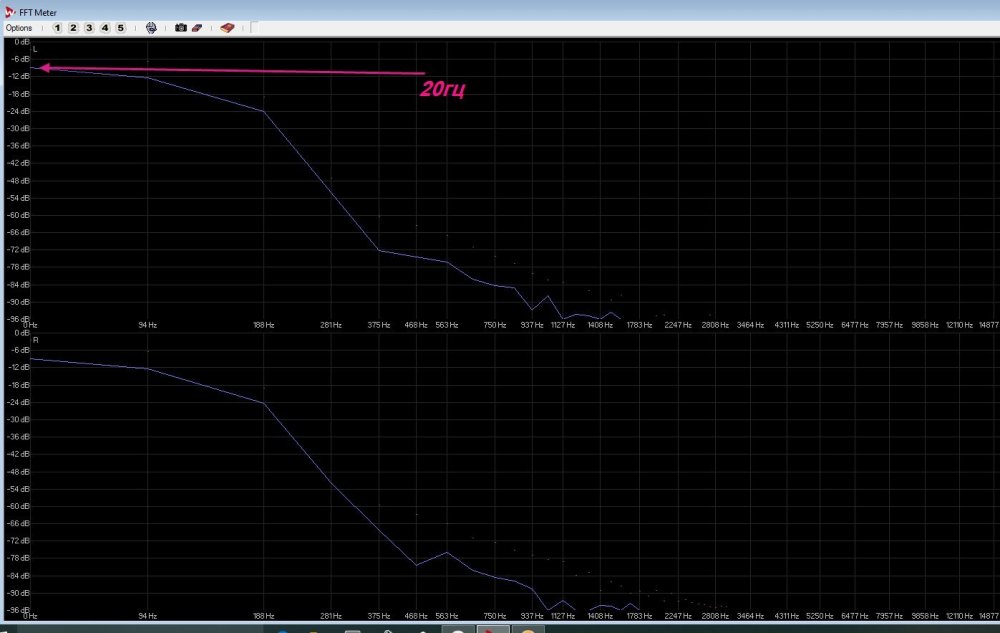

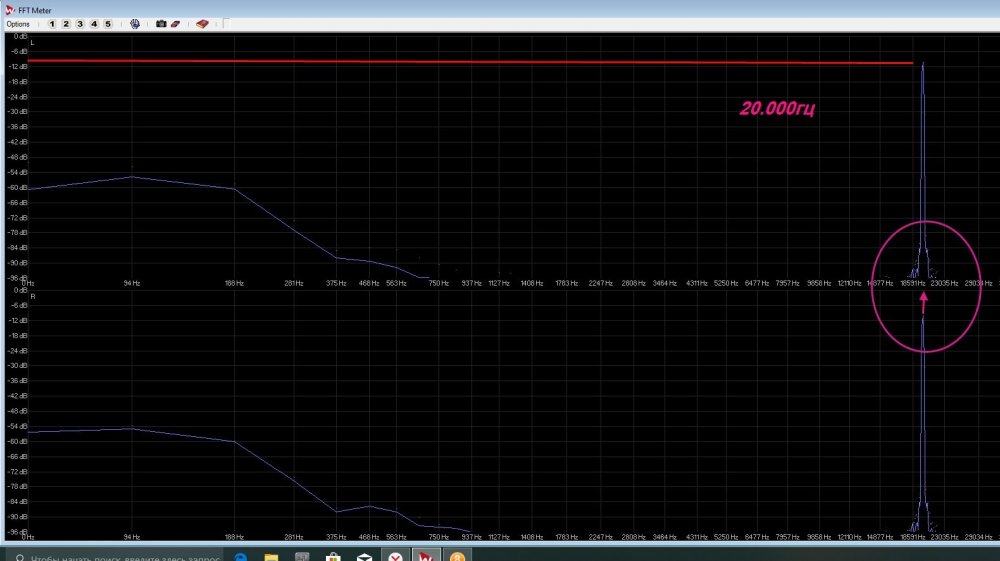

1.WaveLab 6

2.iZotope RX 8.0.0

1 час назад, Alex Torres сказал:

Я АЧХ предпочитаю смотреть не на таких картинка а на спектрограмме

Это не говорит о том, что на других картинках он не работает.

1 час назад, Alex Torres сказал:

или отлельными частотами, по точкам.

Те же яйца, только вид сбоку.

Что точки, что пачка сигнала определённой частоты.

Есть такой генератор 203-800, применяемый раньше в радиомастерских для настройки АЧХ в магн. запись-воспр.,и проверки  усил. и т.д.

Он ограничен диапазоном 30-22.000гц, но суть та же, что у простого генератора, вот последний я и использовал для записи АЧХ усилителя.

Если что то не знаешь, это не говорит о том, это что-то совсем "за гранью"

С чем постоянно работаю, на том и привык измерять.





  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
49 минут назад, Ollleg сказал:

Если что то не знаешь, это не говорит о том, это что-то совсем "за гранью"

Я вижу картинки.

Ollleg Veteran

Ollleg

Posted
  • Author
Posted
6 часов назад, Alex Torres сказал:

Я вижу картинки.



7 часов назад, Alex Torres сказал:

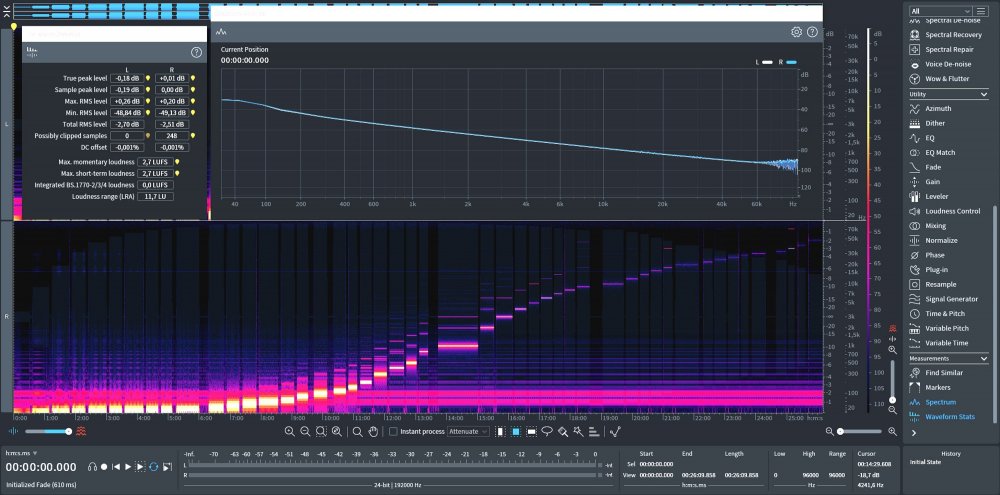

Я АЧХ предпочитаю смотреть не на таких картинка а на спектрограмме

нет проблем.

рассматривай::smile-50:

Спойлер






Alex Torres Contributor

Alex Torres

Posted
Posted

В таком виде - там ничего не видно.

iZotope вообще совсем не для этого предназначен, но если тебе так нравится, то ради бога.

Ollleg Veteran

Ollleg

Posted
  • Author
Posted
39 минут назад, Alex Torres сказал:

iZotope вообще совсем не для этого предназначен, но если тебе так нравится, то ради бога.

То есть, АЧХ усилителя не определить ни на вавике, ни на изотопе?

Я правильно тебя понимаю, Александр?



Alex Torres Contributor

Alex Torres

Posted
Posted

Может и можно, но лично я предпочитаю использовать то, что наиболее удобно и лучше подходит для решения конкретной задачи.

Например в том-же СпектраПлюсе, которым я чаще всего пользуюсь как спектроранализатором, есть и свой встроенный генератор. Но им я крайне редко пользуюсь, предпочитаю WaveGene - он гораздо удобнее и имеет намного больше возможностей.

А в каких-то случаях и спектроанализатором другим (WaveSpectra или REW).



P.S. Конкретно АЧХ можно определить и вообще без компа, просто более-менее хорошим вольтметром. Что я тоже частенько делаю.

  • Cool (+1) 1
Ollleg Veteran

Ollleg

Posted
  • Author
Posted
7 минут назад, Alex Torres сказал:

Конкретно АЧХ можно определить и вообще без компа, просто более-менее хорошим вольтметром. Что я тоже частенько делаю.

Раньше так и делал, лет 20 назад....Можно в  осциллографе шкалы считать, зачем, когда есть студийная карта и всё наглядно видно после записи...

Ну каждому своё.

10 минут назад, Alex Torres сказал:

Может и можно, но лично я предпочитаю использовать

Можно, можно и без проблем, тут уже кто к чему привык и что умеет "читать".

Спасибо, Александр, больше вопросов не имею.

Alex Torres Contributor

Alex Torres

Posted
Posted
1 час назад, Ollleg сказал:

Раньше так и делал, лет 20 назад....Можно в  осциллографе шкалы считать,

А я своим мультиметром и 20 лет назад, и сейчас иногда меряю, тем-же самым. Бывает это быстрее и удобнее, чем подключать сигнал к компу, ткнул щупами,  и все.

Он сразу в децибеллах показывает, плюс есть кнопка Ref - устанавливающая "0" на текущее измерение. Т.е. ставишь на 1кгц, жмешь эту кнопку, а дальше крутишь частоту, пока не увидишь -3дБ, вот тебе и АЧХ.

Осциллографом конечно тоже можно, и я этим пользуюсь. Только поскольку мои в децибеллах писать не умеют, а только в вольтах, то я ставлю к примеру 1в на 1кгц, а потом смотрю на какой частоте до 0.7в упадет.

Случаи разные бывают - когда удобнее скопом, когда мультиметром, когда спектроанализатором на компе. Тоже что я выше о софте говорил.



1 час назад, Ollleg сказал:

зачем, когда есть студийная карта

У меня нет "студийных карт", только те что на материнке - для Скайпа, а  для измерений - измерительные АЦП.



AlexKorotov Local

AlexKorotov

Posted
Posted

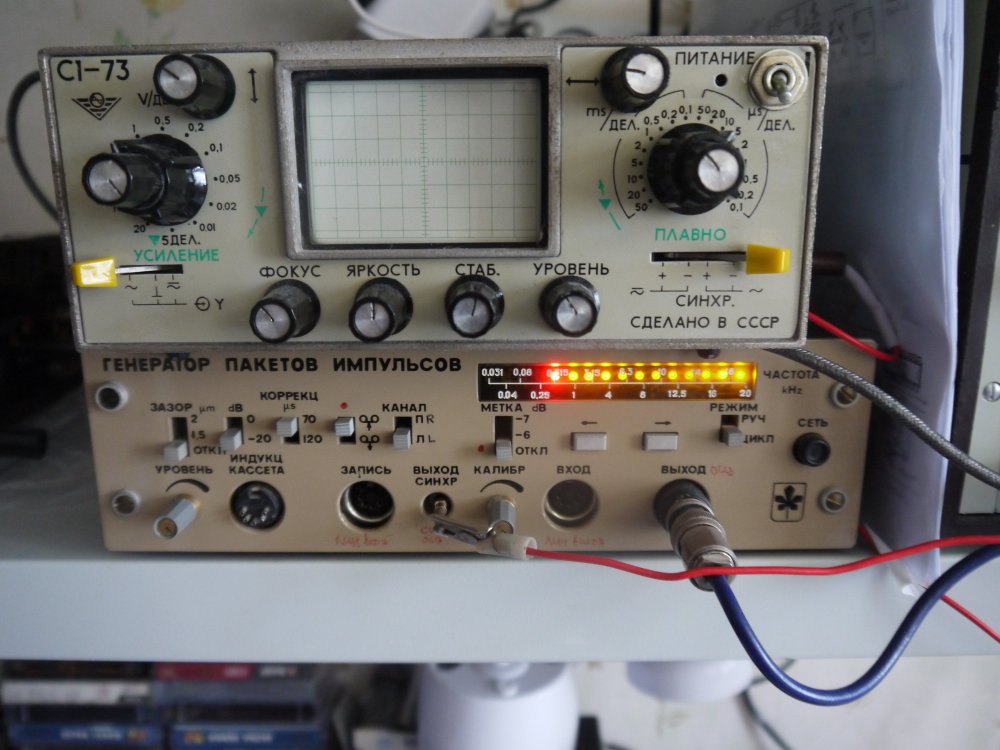

А у меня есть куда более интересная штука :) На нашем ламповом заводе, чего только не делали, и лампы, и транзисторы, и гибриды, и лазеры, и радиостанции... И магнитофоны. И настраивали их этой штукой (генератор пакетов импульсов), похоже это от  того же "Луча"  наследство. Когда то мне их предлагали в большом количестве, жаль купил только один. У меня был уже свой, самодельный, тоже неплохой, можно было и 3-ю гармонику измерять, и шумы взвешенные. Свой подарил, а этот все работает, удобная штука, постоянно пользуюсь для настройки магнитофонов. Самое в нем ценное, это узел синхронизации, пачка стоит на экране осциллографа  достаточно стабильно.


  • Like (+1) 1
AlexKorotov Local

AlexKorotov

Posted
Posted

Я понял, что он производства "Луча" по кнопке от катушечной 203 ноты :) Светодиоды только в нем и электролиты заменил, хороший приборчик, но для скорой оценки АЧХ я использую пару генераторов "на биениях", один из них старая Тесла - весь звуковой диапазон в логарифме, одной ручкой за 6 оборотов.

Сергей А Local

Сергей А

Posted
Posted

Такой я уже не видел , позже выпустили ,документация то есть, добавили мелочи .
Внутри интересно убрали импульсный сетевой источник , или все еще стоит ?

Стабильно , там каждая посылка начинается с 0 и ширина посылки определена количеством полных синусоид.
подсчет идет по нулевым переходам , что зашито в РЕЗ .

AlexKorotov Local

AlexKorotov

Posted
Posted
26 минут назад, Сергей А сказал:

Такой я уже не видел , позже выпустили ,документация то есть, добавили мелочи .
Внутри интересно убрали импульсный сетевой источник , или все еще стоит ?

Стабильно , там каждая посылка начинается с 0 и ширина посылки определена количеством полных синусоид.
подсчет идет по нулевым переходам , что зашито в РЕЗ .

Насколько я помню, там ни каких ПЗУ нет. Все на логике, оперов кучка, блок питания линейный, и синхра получается как я понял от опорной 315 гц. Есть небольшая зависимость стабильности от уровня входного сигнала.

От документации я бы не отказался... Если что :)
