Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 минут назад, Valinor сказал:

Кто, что думает?

Мне схема не нравится. Катодный повторитель, разумеется, на высокоомную нагрузку будет работать более-менее, но тогда уж напрашивается непосредственная связь с предварительным каскадом.

Есть довольно популярная схема гальванически связанной пары ОК+КП, КП в ней сделан на лампе 6080, китайцы активно продают и платы, и готовые изделия. Такой вариант, по крайней мере, логичнее. Или уж делать КП с источником тока.

  • Replies 327
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Meshochnik
Meshochnik

В ответ на пост от 24 апреля. Собрал макет для послушать....- как звучит, определённо понравилось. Немного непривычно для меня - звук с OTL да ещё на щитах услышал только сегодня. Описывать звуковую к

Stan Marsh
Stan Marsh

Почему же "только", за последние четыре года наш кружок больше двух десятков OTL-ов сделал. Да, не по схеме Меллоу, но сделал же! А подвижник Улдыс, который перепробовал практически все бестрансформат

Agats
Agats

Доброго времени суток, очень обидно и горестно, что на старом портале была громадная наработка практически всех разновидностей схем ОТЛ и всё испарилось в никуда. По мере своей лени, буду выкладывать

Posted Images

Valinor Local

Valinor

Posted
Posted
3 минуты назад, Stan Marsh сказал:

Вот, собственно, о каком китайце речь

В нем тоже, кстати, заявлена работа на нагрузку от 60 Ом. Хотя самое распространенное сейчас сопротивление у наушников - 32 Ома.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, кое-как он может работать на низкоомную нагрузку. У меня такой работал на восьмиомные АС. Но выхсопр каскада примерно 150 Ом, громкости для наушников будет более чем, а вот тональный баланс может быть несколько своеобразным.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Для низкоомных лучше смотреть в сторону не простого КП, а повторителя Уайта. Я экспериментировал с 6Н6П и получил 5...6 Ом выхсопра. Морган наш, Джонс с повторителем Уайта слегка сел в лужу, не в первый раз, впрочем, но Броски его поправил, и получилось вполне себе неплохо: https://radiopages.ru/headphones_m.html

Valinor Local

Valinor

Posted
Posted
15 часов назад, Stan Marsh сказал:

Броски его поправил, и получилось вполне себе неплохо: https://radiopages.ru/headphones_m.html

Спасибо, вот это интересно, присмотрюсь к схеме по ссылке. Не имею в хозяйстве высокоомных наушников. А начать всегда проще с чего-то не слишком мощного и монструозного.

BAA Master

BAA

Posted
Posted (edited)

Я отказа электролитов на закоротку при нормальной загрузке не наблюдал, но как-то 200В, хоть и плавающие, да на голове...
Как бы зкран с ЗЗ не пришлось подводить???

Edited by BAA
Stan Marsh Mentor

Stan Marsh

Posted
Posted

Я лет десять слежу за судьбой? четырёх-пяти ламповых усилителей для наушников. OTL, естественно и с конденсатором на выходе. Никогда и ничего! Можно на сей счёт попытать моего товарища Ахмеда, у него не одна сотня подобных конструкций вышла в свет. Думаю, и там полнейший порядок.

  • 2 weeks later...
Meshochnik Local

Meshochnik

Posted
Posted

В ответ на пост от 24 апреля. Собрал макет для послушать....- как звучит, определённо понравилось. Немного непривычно для меня - звук с OTL да ещё на щитах услышал только сегодня. Описывать звуковую картинку не буду, рано....

Спасибо Станиславу за помощь в личной переписке!

U = на гирлянде 143 и 147В в плече, I в каатодах = 76mA. U = предварительного каскада катод-анод 178 и 182В. Ёмкости по 7700 мкФ в плече (фона нет). Лампы 6С19П подобрал с погрешностью 10% из 29 ламп - 12 нашлись. Аноды 6Н9С получилось выровнять установкой сопротивлений 100 и 115К соответственно. Да, так-как увеличение сопротивление нагрузки на пользу, взял у товарища щит (спасибо Борису за помощь и подсказки)

...позже планирую измерить мощность, и позадавать вопросов тем, кто в отличии от меня понимает в OTL.

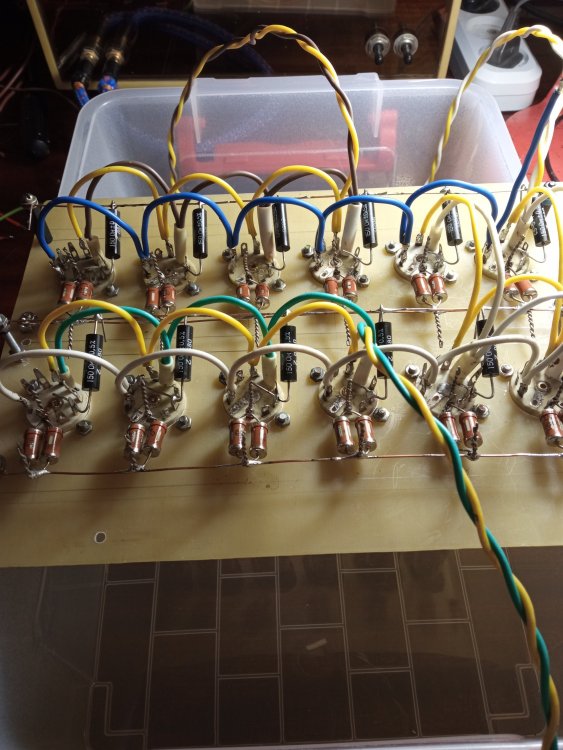

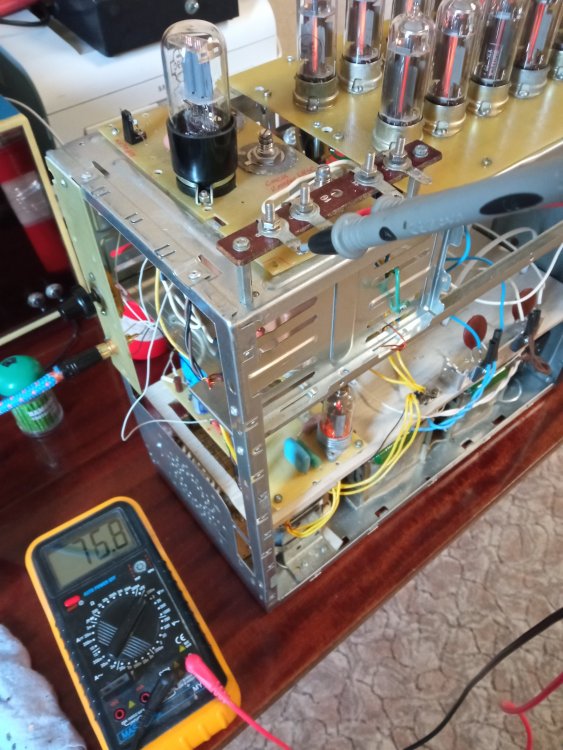

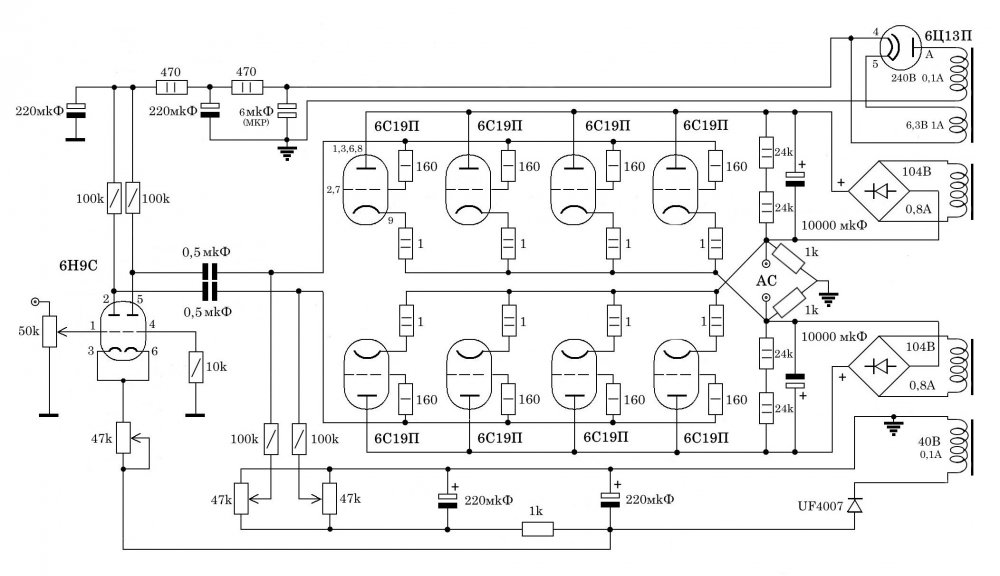

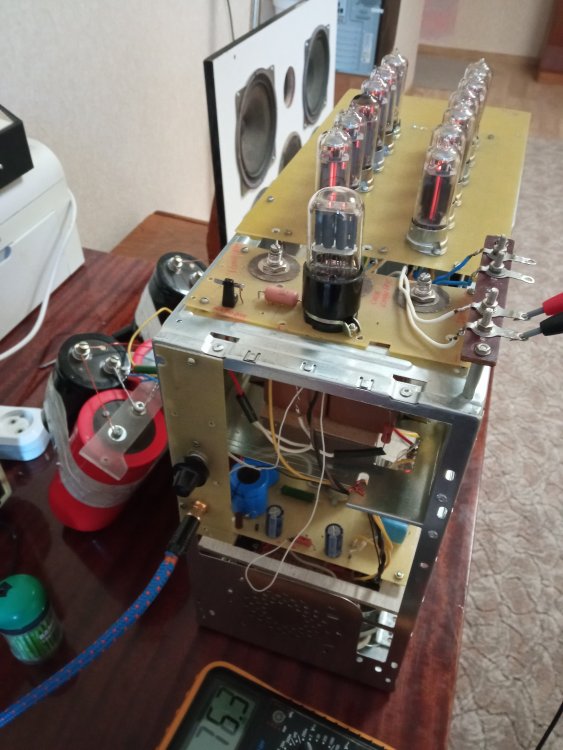

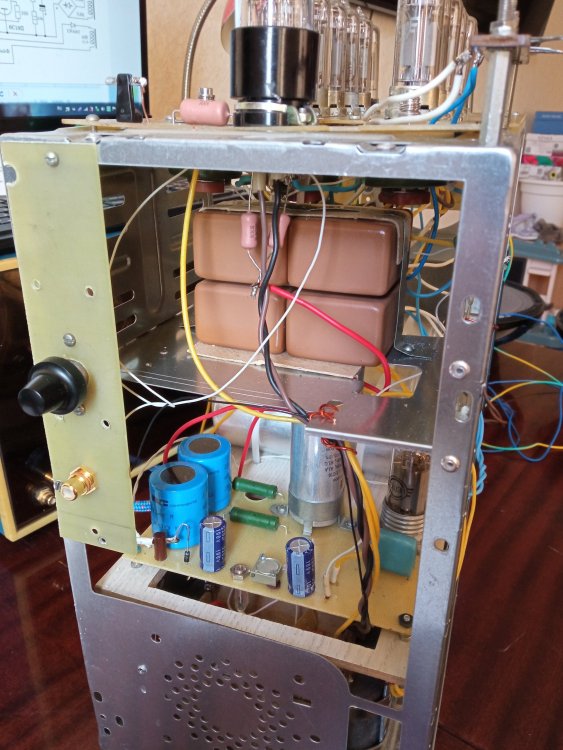

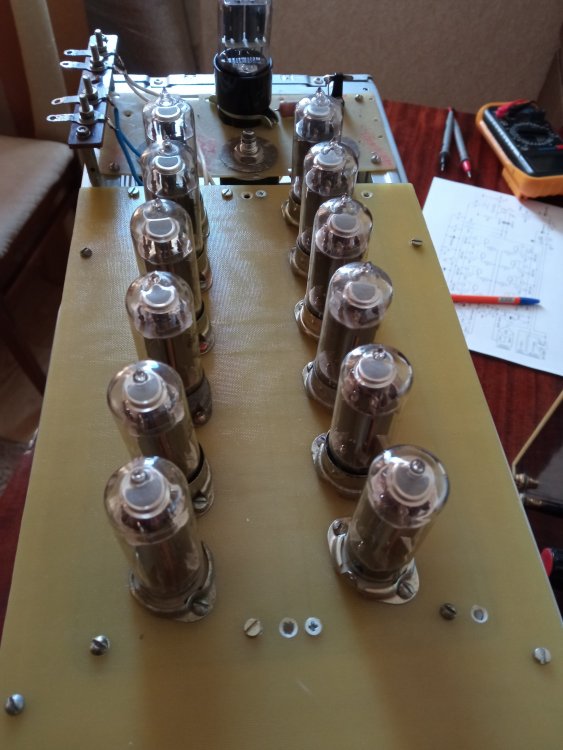

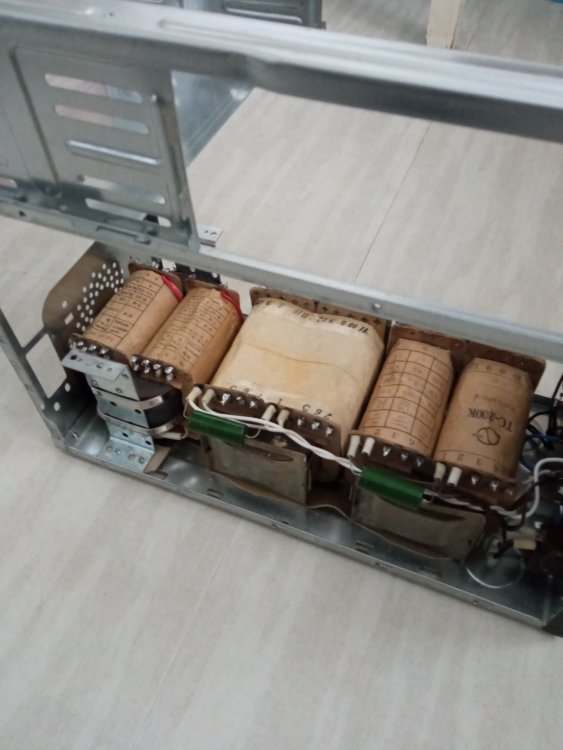

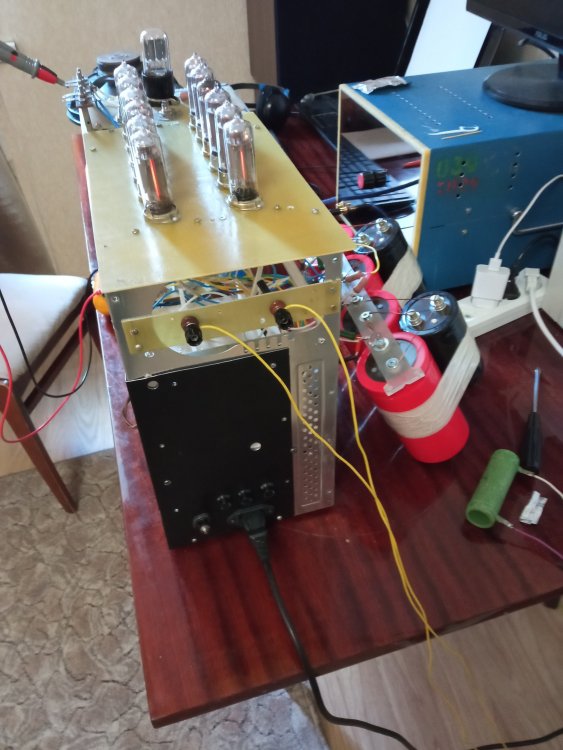

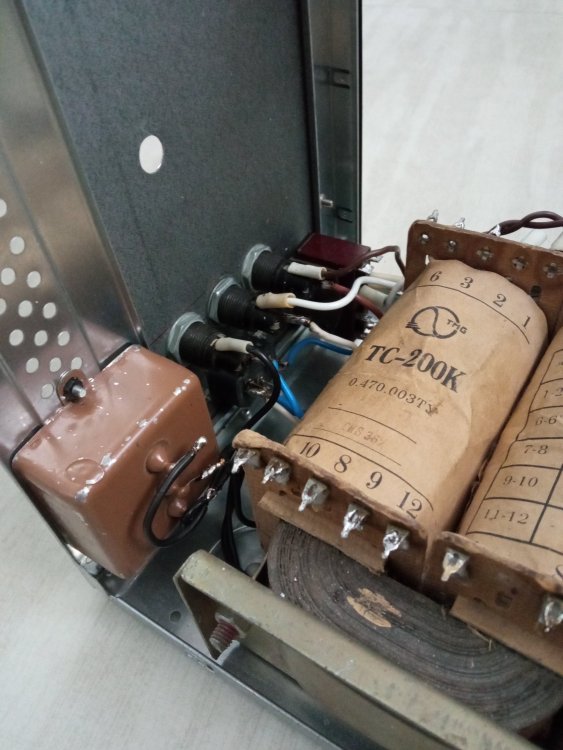

Несколько фото и схемка










OTL 6Н9С+6С19П.jpg

  • Like (+1) 6
  • Thanks (+1) 1
  • Cool (+1) 1
Климентий Local

Климентий

Posted
Posted

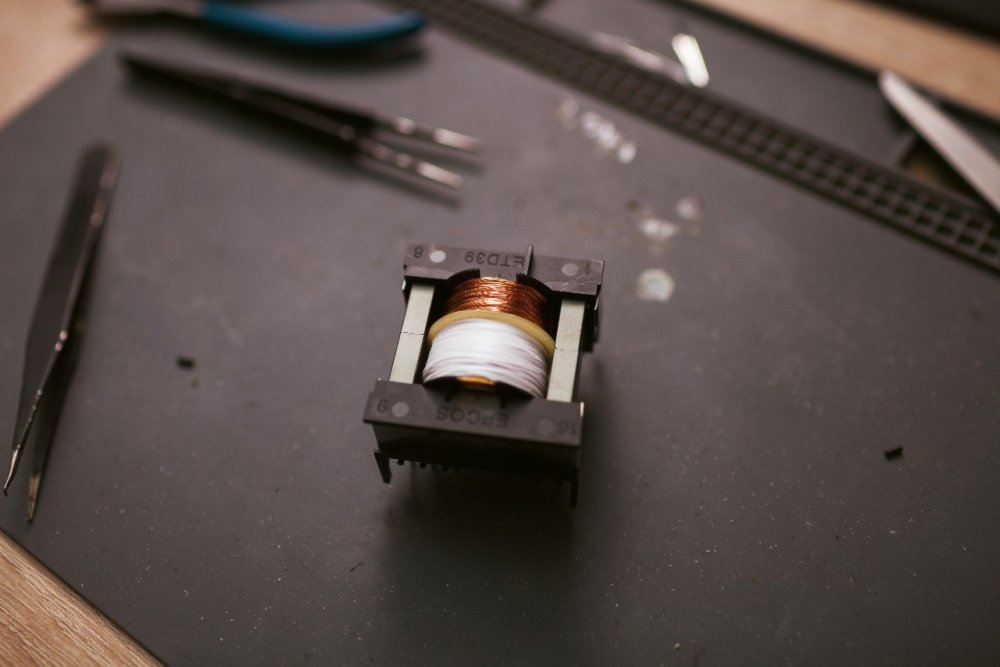

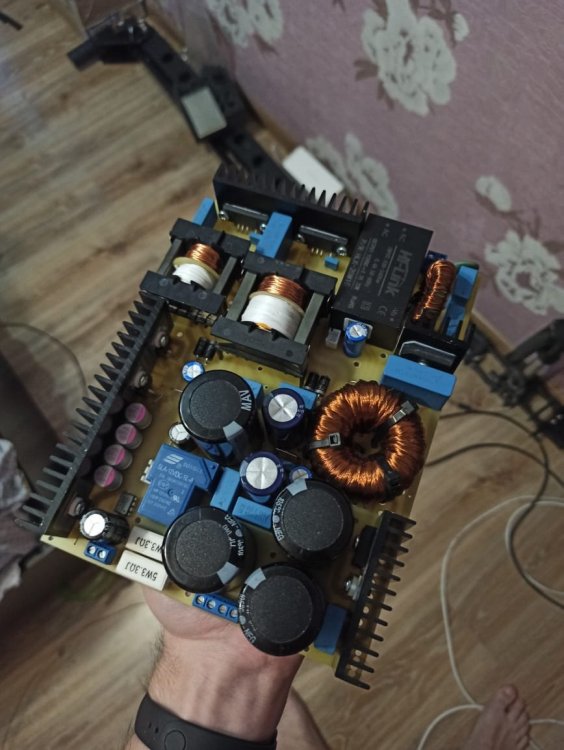

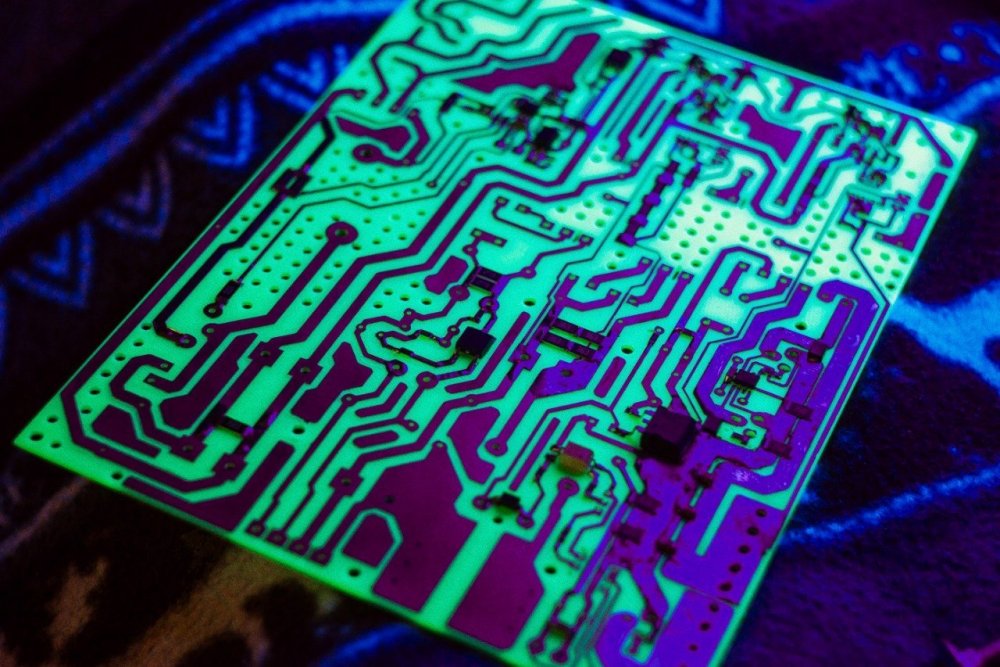

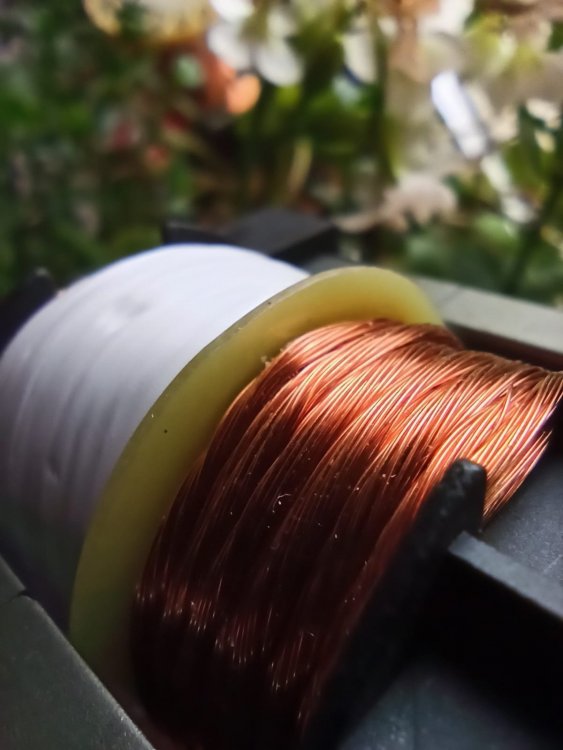

Для таких мощностей разумнее применять импульсное питание. Покажу что сейчас в работе у нас с товарищем, как раз для монстра на 20-ти штуках 6с19п, как всё испытания пройдут, будет детали...

Анодное 300в х 1А, смещение -150в х 100мА, накал 6,3в х 25А, сервисные напряжения 12, 15в.

Топология платы: корректор коэффициента мощности + 2 независимых резонансника. Накальное напряжение формируется через синхронный выпрямитель на мощных полевиках управляемых специализированной микросхемой.









  • Thanks (+1) 1
BAA Master

BAA

Posted
Posted

2 вопроса:
1 как два LLC с разными частотами уживаются вместе?
2 на кой ... вам корректор с его помехами? Сертифицировать хотите? Или квазирезонансный?
Управление вижу не цифра.


Agats Proficient

Agats

Posted
  • Author
Posted

Meshochnik поздравляю, в рядах ОТЛщиков пополнение, и да, первый раз услышать звук отл это кажется странным и другим. Но потом со временем понимеешь что это самый настоящий ламповый звук.  И еще, очень хорошо что есть спец в ОТЛ как Станислав, который от души нам помогает, дай бог ему счастья.

А что за корпус, кажется не комповый, или комповый? Вообще идея "много этажей" в стоячем корпусе мне нравится, так давно Кружка делает свои высококиловольтники. Я все же думаю цирклотрон не делвть на 6С33С, после вчерашнего как услышал 6С4С в макете  цирклотрона, уверенно склонился на прямонакалы. И так же буду два моно блока стоячих делать

Agats Proficient

Agats

Posted
  • Author
Posted

Климентий, очень здорово. Как бы я за аналоговое питание, но твоя идея и воплощение в жизнь превосходны, так же ждем ОТЛ твой.

Климентий Local

Климентий

Posted
Posted
24 минуты назад, Agats сказал:

Климентий, очень здорово. Как бы я за аналоговое питание, но твоя идея и воплощение в жизнь превосходны, так же ждем ОТЛ твой.

Чтоб не обидеть товарища, акцентирую внимание, проект у нас с коллегой совместный... Я сегодня показал верхушку айсберга... Думаю как проект будет закончен и пройдёт асе тестовые испытания... Он сам все покажет им расскажет...

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну да, идея полностью безжелезного УНЧ привлекательна. Идеология, вес, габариты и т.д. Плюс стабилизация. Так что, ждём!

  • Like (+1) 1
Agats Proficient

Agats

Posted
  • Author
Posted

Преодолеем свою лень и доделаем безжелезный от сети на прямую анодное и катодное .  В радио журнале каком то было, и по аналогии Станислав помог мне со схемой

Meshochnik Local

Meshochnik

Posted
Posted
1 час назад, Agats сказал:

Преодолеем свою лень и доделаем безжелезный от сети на прямую анодное и катодное .  В радио журнале каком то было, и по аналогии Станислав помог мне со схемой

Улдыс приветствую, при всём уважении, от сети, без гальванической развязки смертельно ОПАСНО! Где-то читал, что в 50-х был промышленный образец УНЧ от сети. И некоторым не повезло с повторением...

Да, корпус от старого компьютера.

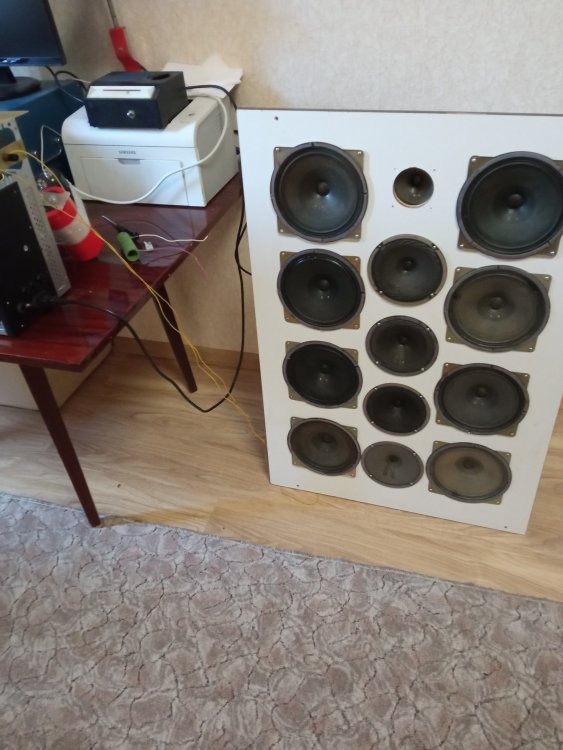

Вопрос по сопротивлению нагрузки: - оптимальная для ОТЛ какая? У меня сейчас щит, по разнарядке достался мне от моего товарища во временное пользование. Общее сопротивление 48 Ом и звук радует. Но в планах зделать уже свой. По количеству динамиков определюсь самостоятельно, а вот по сопротивлению пробел...

P.S. Станислав, спасибо за оценку!

У Климентия классная концепция, но например мне ни обнять всех его знаний.

Спасибо, с уважением Михаил

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
18 минут назад, Meshochnik сказал:

Вопрос по сопротивлению нагрузки: - оптимальная для ОТЛ какая?

Для пары 6С19П в цирклотроне оптимальная нагрузка 400...800 Ом. Это не значит, что при меньшей нагрузке случится катастрофа, но максимальная мощность уменьшится. И довольно значительно. При работе на, скажем, 8 Ом она будет совсем маленькой. Если у нас две лампы в плече, то оптимум 200...400 и так далее. Впрочем, четырёх штук(по две в плече) достаточно для обычной комнаты даже при работе на 8 Ом.

Agats Proficient

Agats

Posted
  • Author
Posted

Meshochnik, это все проходили на других усилителях, существует английская вилка розетка и уже никогда не перепутаешь. И отказ от анодника так же благотворно влияет на звук. Довольно много самодельщиков перешли на безанодно трансформаторное, именно в пользу звука.

  • Like (+1) 1
борис Community Regular

борис

Posted
Posted
17 часов назад, Agats сказал:

Преодолеем свою лень и доделаем безжелезный от сети на прямую анодное и катодное .  В радио журнале каком то было, и по аналогии Станислав помог мне со схемой

И по какой схеме? У Meshochnik 5 источников на 2 канала.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
17 минут назад, борис сказал:

И по какой схеме? У Meshochnik 5 источников на 2 канала.

По схеме Синклера-Петерсена, скорее всего. Проще и логичней. Да и прецедент имеется, см. усилитель Крылова.




Stan Marsh Mentor

Stan Marsh

Posted
Posted

Можно сделать ещё проще, как у того же Крылова в исходной версии.

pa_6n5s_bp.gif.436d7840072f989b3cdb9e9aa2884c02.gif1516456318_pa_6n5s(1).gif.a91c61a56544eec27895088fe2938718.gif



Тогда это будет совсем Петерсон-Синклер.




Надо помнить о том, что ФАЗА должна приходить на ОППВ!

Только так!
