Meshochnik
Meshochnik

В ответ на пост от 24 апреля. Собрал макет для послушать....- как звучит, определённо понравилось. Немного непривычно для меня - звук с OTL да ещё на щитах услышал только сегодня. Описывать звуковую к

Stan Marsh
Stan Marsh

Почему же "только", за последние четыре года наш кружок больше двух десятков OTL-ов сделал. Да, не по схеме Меллоу, но сделал же! А подвижник Улдыс, который перепробовал практически все бестрансформат

Agats
Agats

Доброго времени суток, очень обидно и горестно, что на старом портале была громадная наработка практически всех разновидностей схем ОТЛ и всё испарилось в никуда. По мере своей лени, буду выкладывать

Posted Images

Meshochnik Local

Meshochnik

Posted
Posted
В 03.04.2022 в 06:35, Климентий сказал:

После долгих размышлений, решил все таки собраться силами и соорудить этого монстра.

Для новичков, кто еще не видел.

Я, вот так и не смог разглядеть, очень мелко для меня. Нельзя ли выложить протопит в графическом виде. Спасибо. Несколько раз посмотрел видео, но сложить параметры в единую картинку для меня затруднительно, просто потому что с Бендикамом не знаком.

Agats Local

Agats

Posted
  • Author
Posted

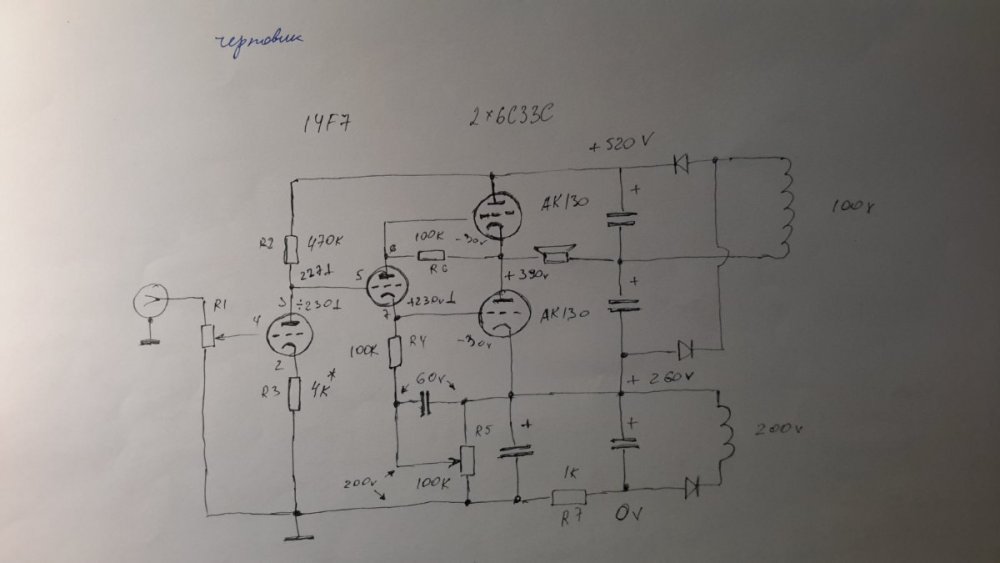

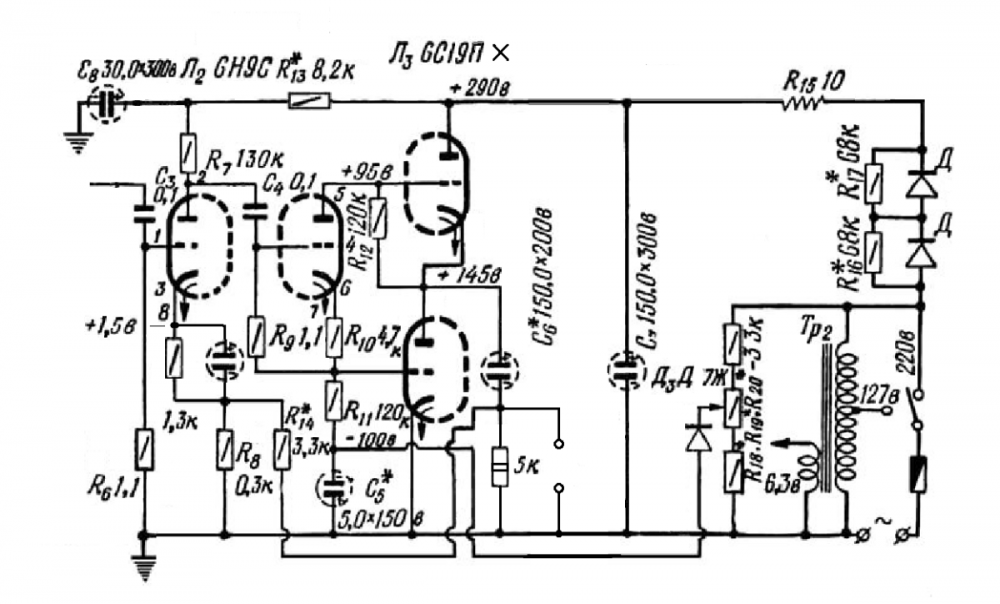

Вот думаю попроще для понятия, 6с19п ставим-параллелим сколько душе влезет




Всё тот же Синклер Петерсон РР, бп удвоитель. 520в от нуля

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Agats сказал:

Синклер Петерсон

Да, только тут мы гальванически связали входной каскад и ФИ, поэтому режимы у нас взаимосвязаны. Хотя, конечно, наша схема красивее схемы Крылова.☺️

Meshochnik Local

Meshochnik

Posted
Posted
В 08.04.2022 в 22:19, Stan Marsh сказал:

Да, только тут мы гальванически связали входной каскад и ФИ, поэтому режимы у нас взаимосвязаны.

..а, не грозит ли это нестабильностью параметров? - просто вопрос. У многих даже напряжение сети плавает +/- 10В, или когда нагрев элементов к этому же может привести. Это, я к чему - нельзя ли всё-таки ёмкостную свяэь в драйвере рассмотреть?, или это приведёт к ухудшению характеристик? и насколько критично?

Agats Local

Agats

Posted
  • Author
Posted (edited)

Так выше приводил с конденсатором на выходной лампе 6528.

А по вопросу, никто никуда не уплывает и стабильно работает именно эта схема на 6с33с что привел. В настройке сложней, одновременно настраивать надо все и сразу пред с фи и выходом.

Edited by Agats
Meshochnik Local

Meshochnik

Posted
Posted

Освежу тему пожалуй вопросами. Поделились товарищи со мной 6С19П в n-ном количестве. Желание попробовать собрать макет есть. С моточными и рассыпухой буду комплектоваться дальше. Так вот, я о чём...- приглянулась схема выложенная Улдысом в посте от 26 марта (номера нет) с фикс. смещением, но вместо 6С33С по 4-6 шт. на плечо 6С19П, отсюда вопрос, - как правильно запаралелить? То, что катодные резисторы у каждой лампы доложны быть свои - это как бы да, а вот ёмкость межкаскадная, сеточный резистор и смещение необходимо к каждой лампе свои или нет? Если межкаскадный конденсатор вдруг один, нужно ли увеличивать его ёмкость для кучи ламп? и ещё...- в паспорте на лампу 6С19П приведена таблица для паралельно работающих триодов, где номиналы катодных резисторов меняются от числа ламп (влияет на ток и мощность на аноде) - это надо учитывать?

Вот, если-бы кто-то и нарисовал ещё схемку правильного оконечного какскада, хотя нет лучше разьяснить...

P.S. - до сих пор не понимаю кое чего...

Спасибо, с уважением Михаил

Meshochnik Local

Meshochnik

Posted
Posted
14 минут назад, Stan Marsh сказал:

Михаил, о какой именно схеме речь?

В этой ветке, пост Улдыса на 1 странице, от 26 марта. Номеров сообщений, к сожалению нет. Посмотрел тему про ОТЛ из журнала Аудиоэкспресс за май 2014 года, там прототип ОТЛ Футурмана - межкаскаднй один на всю гирлянду...

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Улдыс выложил несколько схем.

4 часа назад, Meshochnik сказал:

ёмкость межкаскадная, сеточный резистор и смещение необходимо к каждой лампе свои или нет?

Можно параллелить оставив один межкаскадный конденсатор и один резистор утечки. Но обязательны антипаразитные резисторы в сетку каждой лампы.



4 часа назад, Meshochnik сказал:

Если межкаскадный конденсатор вдруг один, нужно ли увеличивать его ёмкость для кучи ламп?

Нет.



4 часа назад, Meshochnik сказал:

это надо учитывать?

Нет.

Meshochnik Local

Meshochnik

Posted
Posted
16 часов назад, Agats сказал:

очень долго нет схемы, мы же ждём все ?

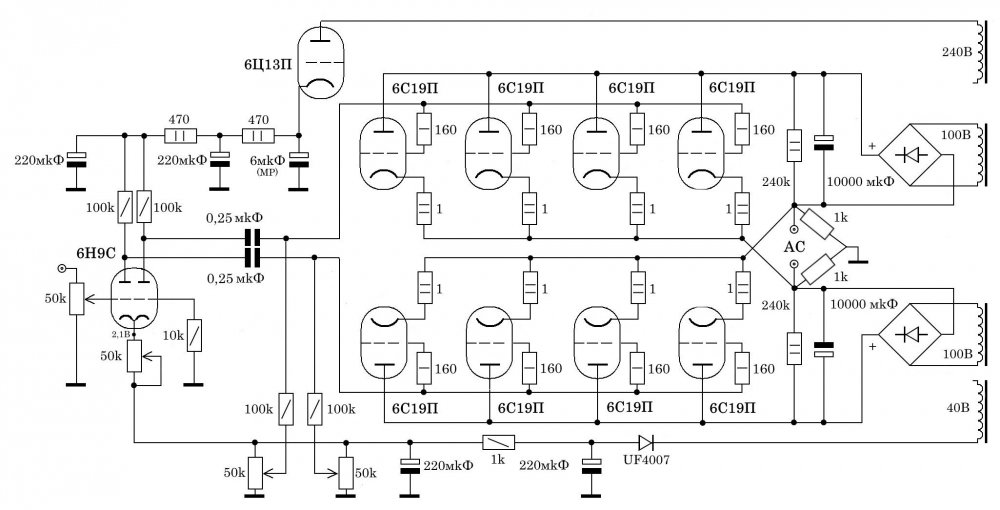

Улдыс приветствую!, так в основе Ваша схема, я только гирлянду 6С19П на выход затолкал. Да ещё Станислав помог подправить косячки. По мере макетирования, возможно, даже очень вероятно, будут внесены изменения, а пока вот сырой вариант:

OTL 6П19С...jpg

  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted

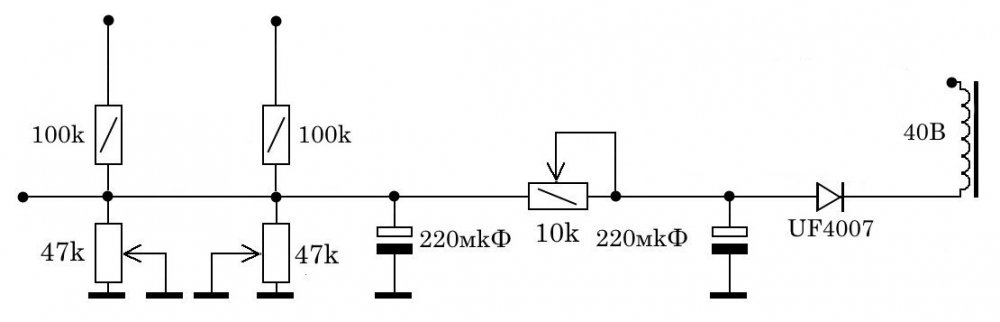

Не очень удачное решение со схемой смещения... Обычно не рекомендуют брать смещение с бегунка потенциометра, т.к. в случае потери контакта бегунка, вы теряете всё плече выходных ламп... Мнение не моё... Только ссылаюсь на опыт прошлых лет...

Юрий_Б Local

Юрий_Б

Posted
Posted (edited)

Можно и так, можно зашунтировать бегунок резистором на - шину, в крайнем усе так сделал.

Edited by Юрий_Б
Meshochnik Local

Meshochnik

Posted
Posted
10 минут назад, виг сказал:

Интересно ! И как Вы собираетесь регулировать смещение по плечам этой схемой?

Ваш вариант (предложение), - для этого и обсуждаем...

виг Proficient

виг

Posted
Posted

 Что вы собираетесь  регулировать двумя резисторами 47к, они параллельны. Хватит и одного, если параметры ламп одинаковы.

Meshochnik Local

Meshochnik

Posted
Posted
1 час назад, виг сказал:

 Что вы собираетесь  регулировать двумя резисторами 47к, они параллельны. Хватит и одного, если параметры ламп одинаковы.

Соглашусь с утверждением, при первом приближении так и есть. Однако, здесь равенство плеч по напряжениею равно (соглано симметрии плеч), не равно по току. Отсюда, разнесение смещение по плечам думаю оправдано. Если я ошибаюсь практики поправят.

Meshochnik Local

Meshochnik

Posted
Posted

http://www.klausmobile.narod.ru/notebook/nb_03_circlotron_r.htm

Сноска:

По постоянному току - и в цирклотроне, и в "стебле" - необходимо два независимых источника смещения выходного каскада. Действительно, при прямом подключении акустики разница в токах плеч замыкается через нее. Но на практике, при максимальном токе плеча в 0.5А (восемь 6Н13С или 4 6С33С на канал) - даже при полном выходе из строя одного плеча через нагрузку потечет ровно пол-амперы. В жизни - добиться разбаланса исправных плеч больше 1/3 тока покоя при исправных лампах не смогут даже самые заслуженные оппоненты и радиогубители. А можно ли убить акустику постоянным током в 100-200 мА? В крайнем случае, если отказало одно плечо, а в другом - сетки сели на землю, тут извините - должны сработать предохранители. Оппоненты, вы знаете, что это такое?

А при автотрансформаторной связи вопрос о постоянке в нагрузке вообще неуместен. При сопротивлении полной обмотки в 1 Ом от каждого катода до земли - ровно половина Ома, а на выходном зажиме - четверть Ома... перемножаем на 0.5А, получаем 125мВ в худшем случае.

Agats Local

Agats

Posted
  • Author
Posted

Я выкладывал выше видео эксперимент ради баловства , разрегулировал плечи до 200ма. Динамик выжил. Как долго он выживал не проверял. И да, есть предохранители в природе так же.
