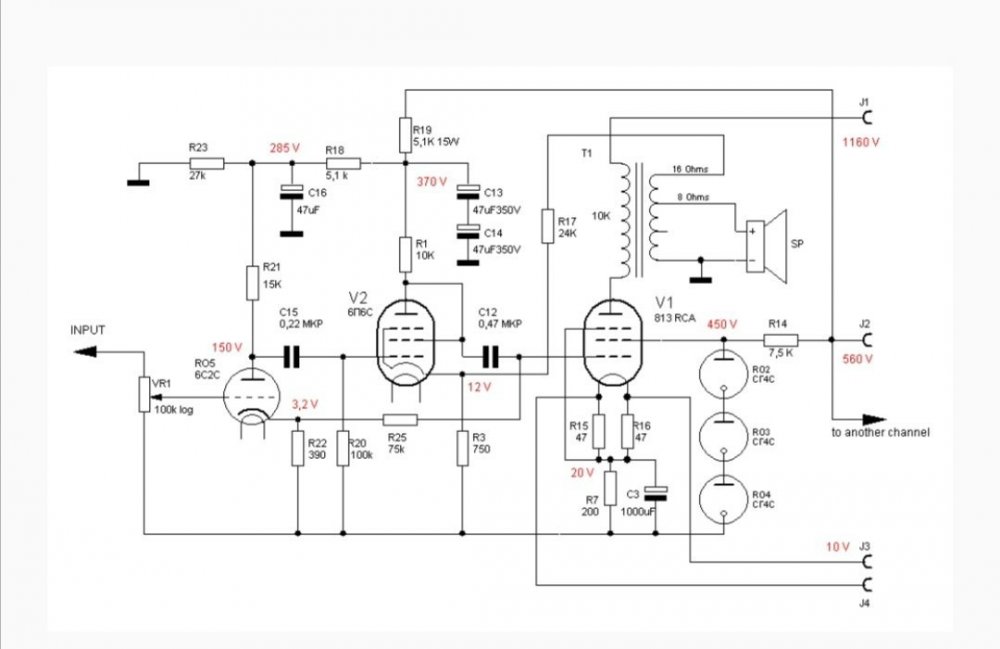

Подобное больше нравитсяScreenshot_20241213_191956.thumb.jpg.ba4bb198c4dc8aa01a9c34aaab55cc81.jpg

6 часов назад, Юрий_Б сказал:

Могу сказать за ГУ-72, было сделано два усилителя, один работал у меня 3х каскадный 6Н12С с непосредственно ГУ-72 с конденсатором, второй у товарища трудится до сих пор D3a-MKT-ГУ-72, правда в триоде, слушал и в пентоде, триодный больше нравится, особенно первые 2-3 ватта.





  • Like (+1) 1
  • Replies 196
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Насчет беды с нестабильной 2 сеткой - я уже об этом писал - не во всех случаях это прямо уж беда. Поскольку с 30П я не возился, что конкретно с ней, сказать не могу. Но общие соображения таковы: неста

alss
alss

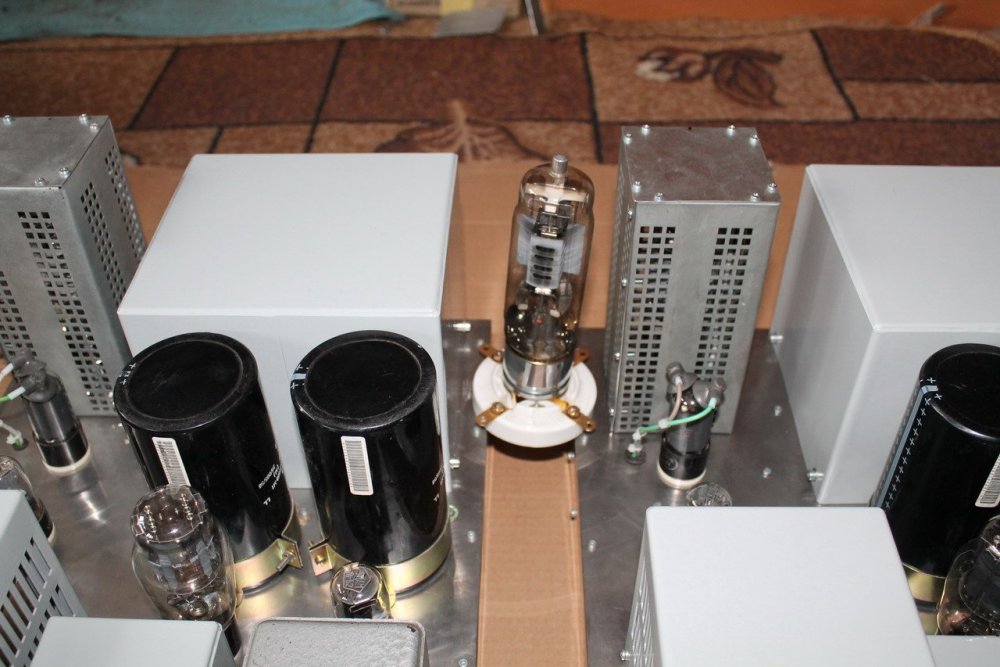

Английский аналог по характеристикам - CV57, панелька другая. cv57.pdf

Евлампий 2
Евлампий 2

Это скорее в триодную палату. Включая кондер последовательно с высокодобротной акустикой, вы увеличиваете сопротивление "источника" на НЧ, а стало быть, раздемпфируете басовик, так что его резонанс (в

Posted Images

sova Local

sova

Posted
Posted
В 30.03.2022 в 16:12, Кружка сказал:

RL12P35 лампочка доступная и симпатичная, но ничем другим, ИМХО, особо не примечательная....

А чем вообще должны быть "примечательны" лампы? П35 имеет достаточную мощность, цена невелика,  звук отличный. Окрас достаточно нейтральный,  звук задавался в моем макете, драйверной лампой. Платить в 10 и более  раз дороже за выходную лампу, сопоставимой мощности и эфемерных звуковых преимуществах не гтов.

Может, того же уровня,  можно достичь другими способами, я лучше куплю подороже конденсатор или выходник,  которые  не надо будет менять потом, из за потери эмиссии дорогущей выходной лампы.

sova Local

sova

Posted
Posted
В 12.04.2024 в 20:51, Якорь сказал:

Здравствуйте. С оос анод анод как в приёмнике Телефункен.

А можно сказать,  анод - сетка той же лампы.

Sergio Proficient

Sergio

Posted
Posted

Обычно такая ОС подаётся через делитель, а в ГЗ-33 (приводил в разделе про Покемоны) ещё и конденсатор стоит, отсекает постоянку.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, sova сказал:

А можно сказать,  анод - сетка той же лампы.

Нужно сказать. Это именно ООС с анода на сетку.



26 минут назад, Sergio сказал:

Обычно такая ОС подаётся через делитель

Обычно нет.




Или здесь:




А это из совсем допотопного:

местная ООС.jpg

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted
2 минуты назад, Константин сказал:

Аккуратно дополню, что конденсатор в цепи параллельной негативной ос по возможности лучше исключить. Еще одна причина любви к смиту)

В чём вред?

Константин Proficient

Константин

Posted
Posted

To Sergio.

Трудно сказать.  Я не теоретик, так, практик-паяльщик. Могу предположить, что сигнал ос, который в сотни раз слабее основного, заметно деградирует на конденсаторе. Я настраивал параллельную ос смита под акустику через конденсатор, по-другому не реально, каждый раз перестраиваются вся схема. Так вот, когда это "настроечный" конденсатор убираеш, сильно лучше, тот случай, когда разница есть, а не измерить.

Sergio Proficient

Sergio

Posted
Posted
2 часа назад, Константин сказал:

To Sergio.

Трудно сказать.  Я не теоретик, так, практик-паяльщик. Могу предположить, что сигнал ос, который в сотни раз слабее основного, заметно деградирует на конденсаторе. Я настраивал параллельную ос смита под акустику через конденсатор, по-другому не реально, каждый раз перестраиваются вся схема. Так вот, когда это "настроечный" конденсатор убираеш, сильно лучше, тот случай, когда разница есть, а не измерить.

Спасибо. Принял.

sova Local

sova

Posted
Posted
В 13.04.2024 в 09:08, CHEL_EV сказал:

А желание сделать "пентодный" SE  получилось с бухты барахты. Лежали у меня два трансика небольших 2000вит/125вит Ra 2K для 8 ом. Вот и решил сваять.

Для пентода,  если не ошибаюсь  , желательно 4000 -5000 витков, вроде так?

Акт. спор обмоток не так  важно, (провод тоньше возможен), инд расеяния так же не особо заботит,   на паразитную емкость  надо обратить внимание.

alss Proficient

alss

Posted
Posted

Да ладно Вам усмехаться;) прямо- и кривонакал - это уже разные галактики, тут Вы правы, что не (совсем) аналоги, а то, что мощности похожи и прочее - это уже мелочи, действительно, звук может быть совсем разный.

PS. CV57 у меня имеются, а вот ГКЭ-100 ни разу не видел...

  • 1 year later...
Katharina Richter Proficient

Katharina Richter

Posted
Posted
В 27.03.2022 в 13:28, Stan Marsh сказал:

6П15П

Но будет ли приемлем уровень искажений? Плюс это фактически итун (слишком большое выходное сопротивление). Не лучше ли вести в такой схеме оос?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, Katharina Richter сказал:

Не лучше ли вести в такой схеме оос?

И катастрофически уронить чувствительность. И так там два вольта надо для раскачки, а ООС ещё минимум втрое ухудшит, вот и получится нормальный двухкскадный УНЧ. А никак не однокаскадный.

  • Like (+1) 1
  • 2 months later...
Алекс Proficient

Алекс

Posted
Posted
В 10.01.2026 в 16:42, Stan Marsh сказал:

Никакого.

И всё же, пентодный безосник вещь! вот только тема акустики к нему не раскрыта или просто нигде не упоминается(( Если брать с фильтрами то играть будут все без исключения жутко. Для выходного под 50 ом, катушка НЧ фильтра просто отрезок провода, а ёмкость на пути смерти подобна. Получается только ширик?

Yaros Community Regular

Yaros

Posted
Posted

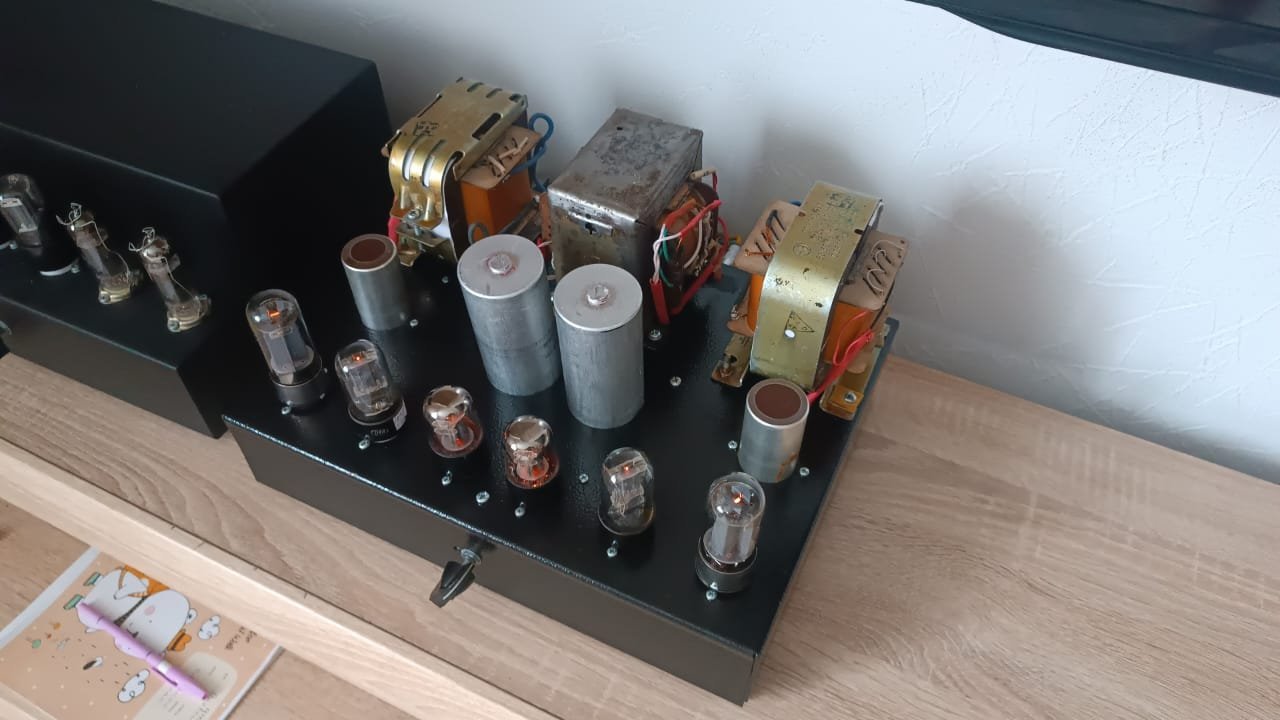

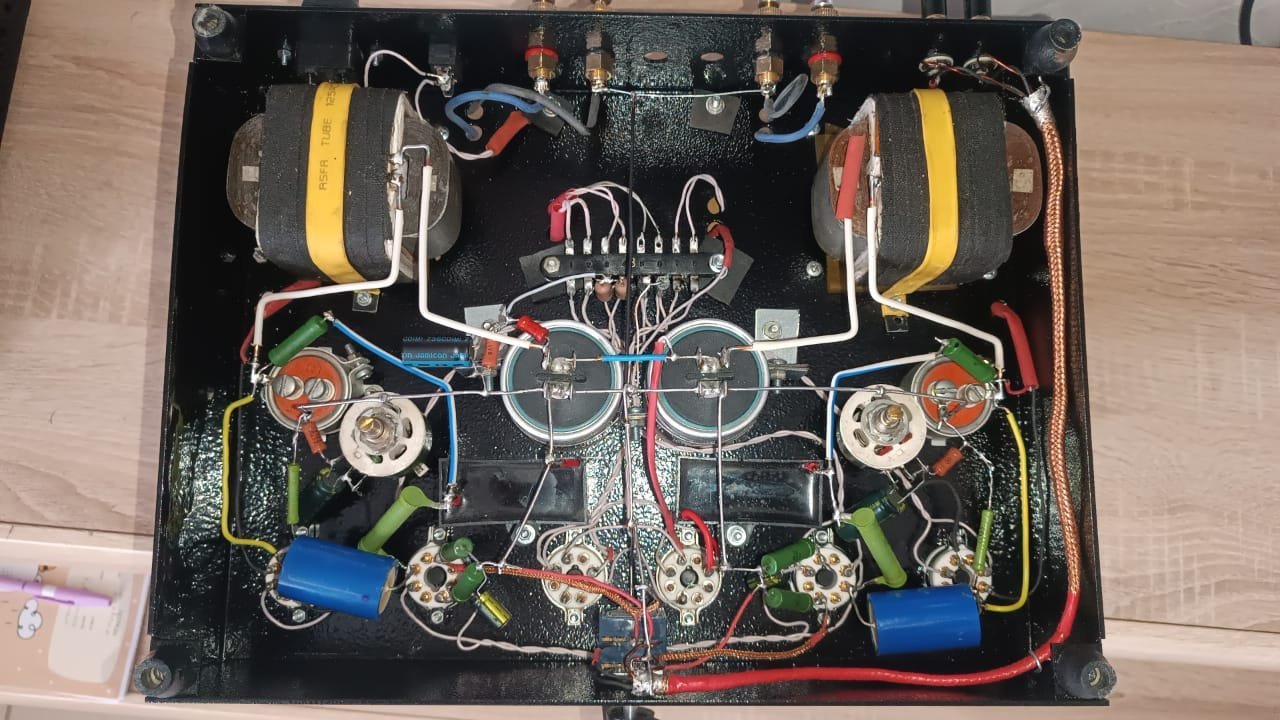

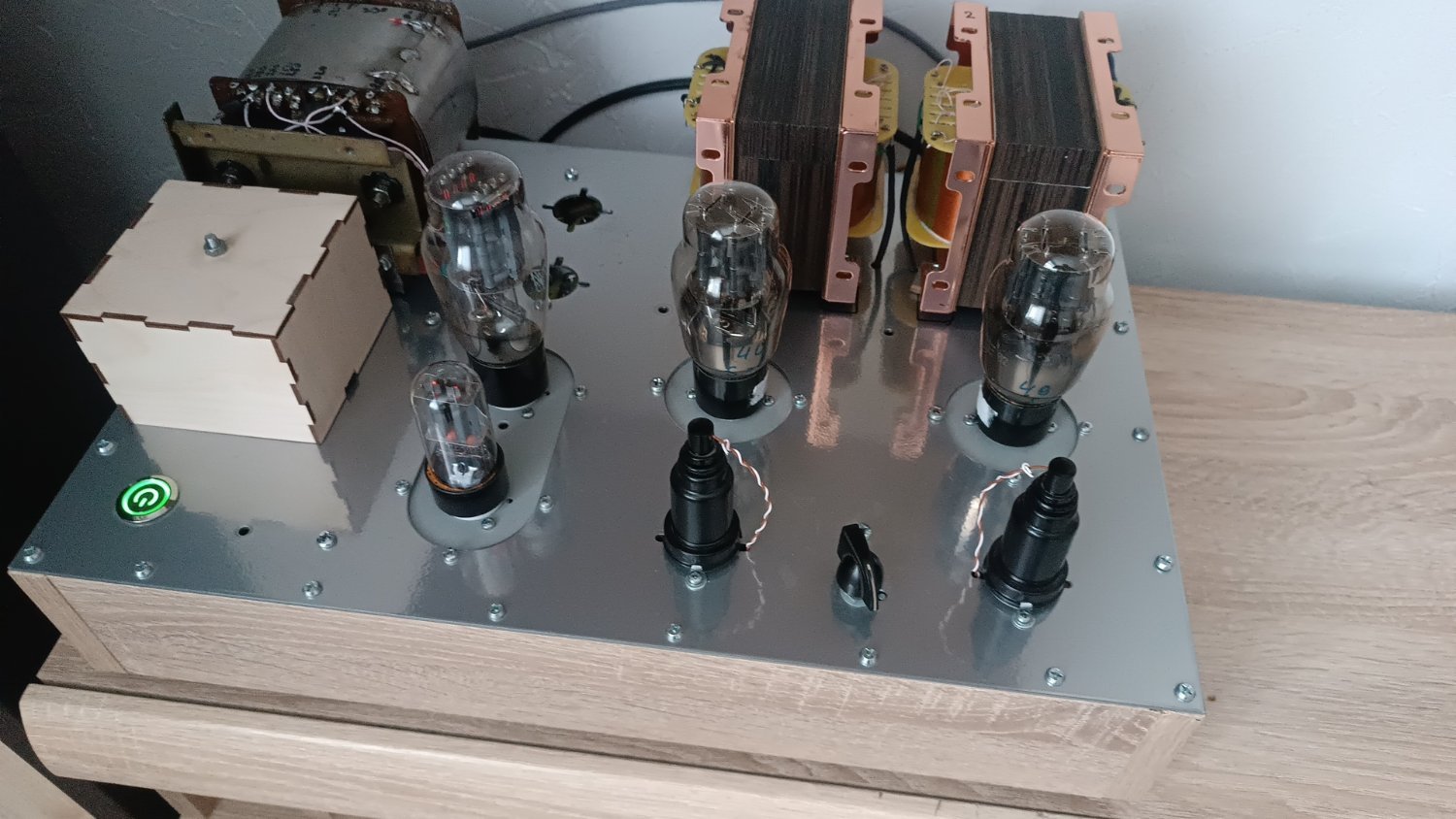

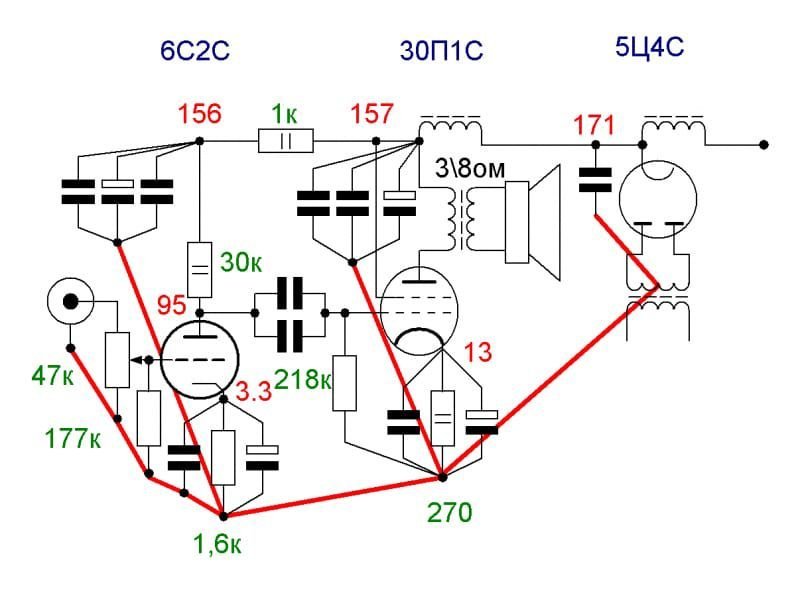

Вот безОсый пентодник 6с2с/30п1с, анодное 170 В всего. Поторил вариант Влада Пронина. На ШП ну просто красота по звуку. А вот 6с4с на тех же ШП совсем не то, хотя если в лоб не сравнивать - шорошА.









  • Like (+1) 2
Константин Proficient

Константин

Posted
Posted
9 часов назад, Алекс сказал:

И всё же, пентодный безосник вещь! вот только тема акустики к нему не раскрыта или просто нигде не упоминается(( Если брать с фильтрами то играть будут все без исключения жутко. Для выходного под 50 ом, катушка НЧ фильтра просто отрезок провода, а ёмкость на пути смерти подобна. Получается только ширик?

У меня на 3х полоску работает. С фильтрами, да, пришлось повозиться. С параллельными не заладилось, сделал последовательные, полгода подгонял-настраивал. Слушаю так уже пару лет, пока менять ничего не хочется. Сейчас "мучаю" RES1664, если что толковое в итоге получится-отпишусь.


  • Like (+1) 1
