Пробный пуск состоялся, играет.

Agats
Agats

доброго времени суток всем,  получил я посылку от кружка ОТЛ под руководством Станислава.  Большой трансформаторик анодно - накально - смещённый :) для переделки блок питания Синклера-Петерсона на 652

Stan Marsh
Stan Marsh

Между делом собирается очередной СиП.

Posted Images

Meshochnik Local

Meshochnik

Posted
Posted
23 минуты назад, Климентий сказал:

Похвастаюсь... Скупил всё лампы 6с19п с АВИТО... Сейчас у меня запас 650шт...

А, вот, поделиться с товарищами по партии, можно расчитывать? Конечно для себя, и остатками! Завидую за похвастаться белой завистью. Молодец

Карта Proficient

Карта

Posted
Posted

Я уж говорил, нанимаемся батраками к Климентию, оплата девятнашками.

1 час назад, Meshochnik сказал:

две недели прослушивания макета, привели меня к такому-же утверждению

за минуту слышно :smile-05:



34 минуты назад, Климентий сказал:

Скупил всё лампы 6с19п с АВИТО...

И наступил АВИТОминоз...

  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted

>> .. мне ухи надо вымыть одако

Дело не в ушах, в эпизодах биографии...

Имела место история, знакомый гур 3.5 года любил, во всех смыслах, Дшник, не слушая никого...

Но потом что-то СЧелкнуло, и он выдал красивую фразу: "Дыхания какого-то не хватает, что ли..."

А сия спертость "светилась как неоновая вывеска" (из шпионского романа).



  • 2 weeks later...
Agats Proficient

Agats

Posted
  • Author
Posted
В 08.06.2022 в 18:15, Meshochnik сказал:

Вооот- воот, две недели прослушивания макета, привели меня к такому-же утверждению. И это настолько натурально-шикарноре прослушивание, что я уже ни сколько не сомневась в данной концепции. Комплектую второй канал, наверное , я уже становлюсь адептом данног звука. Спасибо Станиславу и Улдысу.

Наконец то прибавление в наших рядах, именно открытый воздушный но основательный звук. Да он другой чем трансформаторный, но супер

Meshochnik Local

Meshochnik

Posted
Posted
29 минут назад, Agats сказал:

Наконец то прибавление в наших рядах, именно открытый воздушный но основательный звук. Да он другой чем трансформаторный, но супер

Он шикарен, однозначно.. особенно со щитами.

  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted

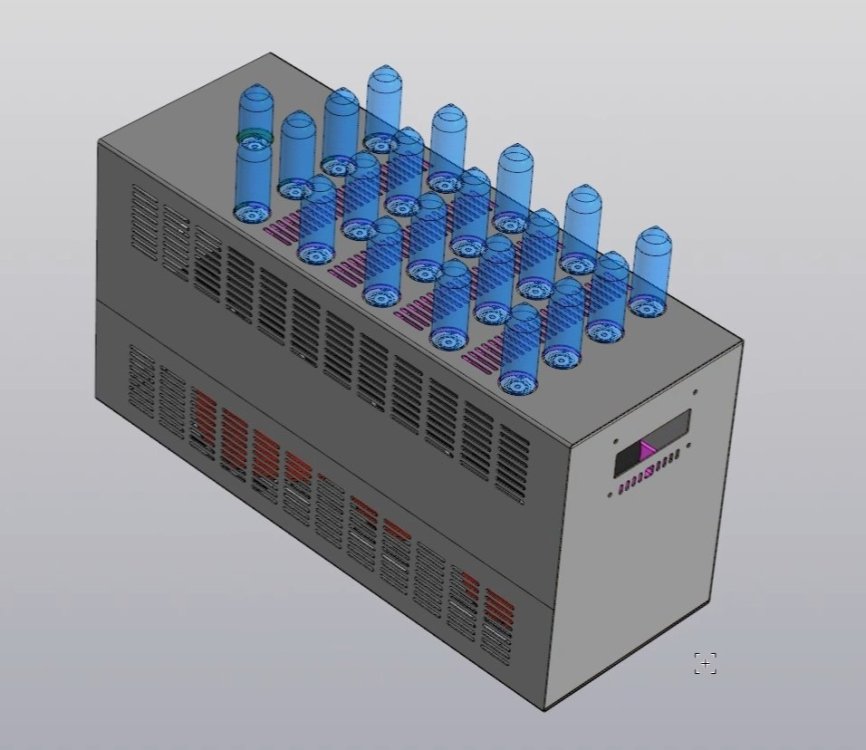

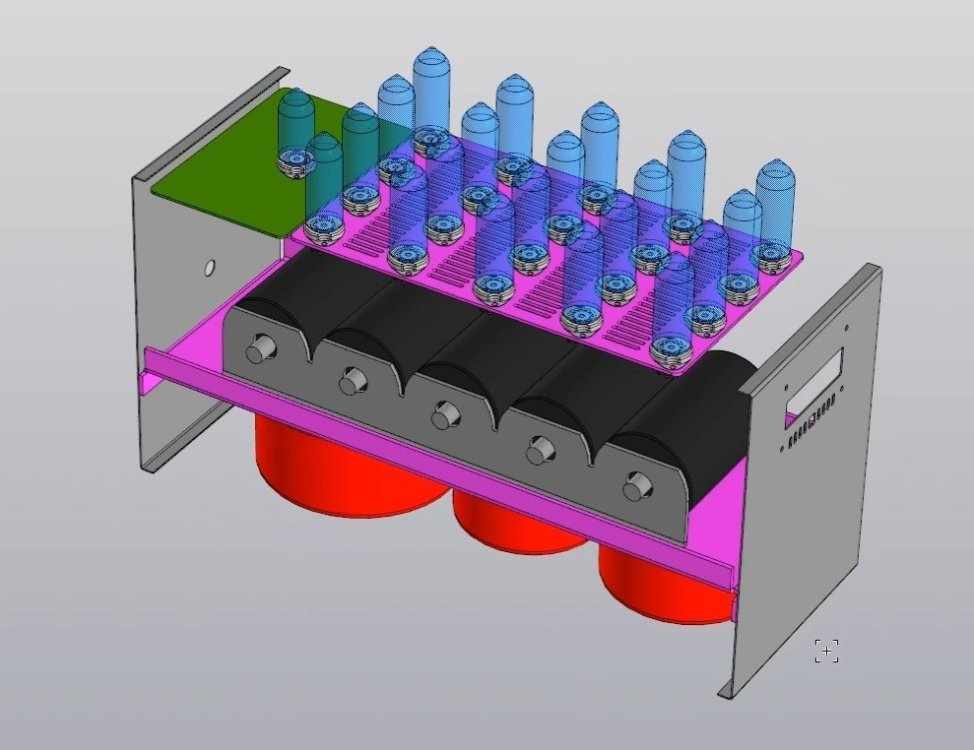

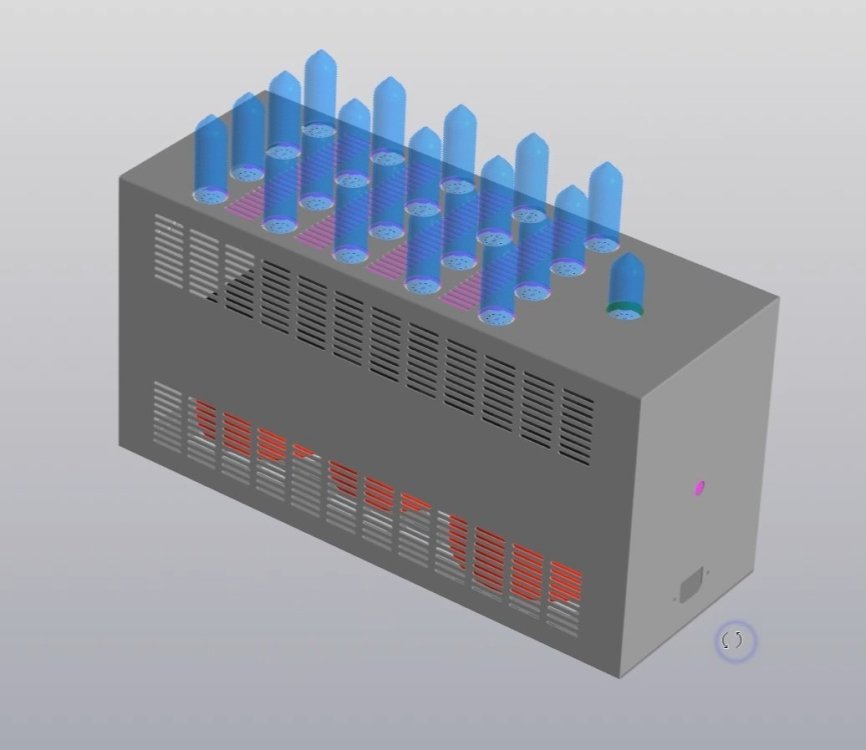

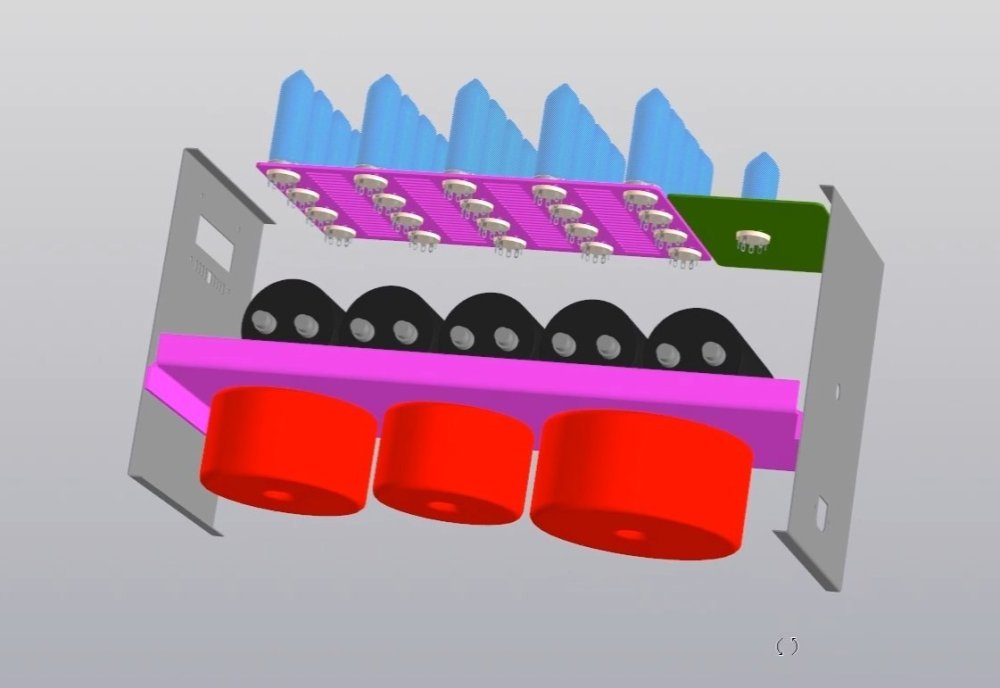

Коллеги, обдумываю в голове проект данной схемы по теме ветки... вопреки общественному мнению, всже думаю как организовать следящее смещение при наличии 20-ти ламп на выходе... или в данной схеме следить за каждой лампой не получится?

Если есть у кого какие мысли по реализации схемы слежения, прошу к обсуждению...

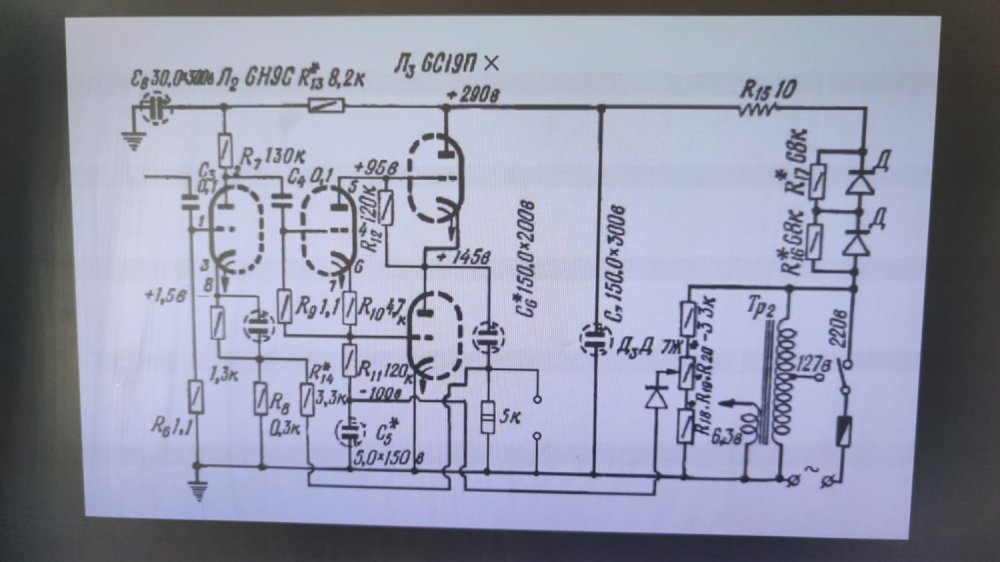

Как идея использовать что-то похожее на это, см. вложенный файл.



Auto BIAS Tube Lamp.docx

Meshochnik Local

Meshochnik

Posted
Posted
42 минуты назад, Климентий сказал:

...как организовать следящее смещение при наличии 20-ти ламп на выходе... или в данной схеме следить за каждой лампой не получится?



Вопрос: -... а, собственно зачем? Ну... это я так, разговор поддержать, но всё- же....

Климентий Local

Климентий

Posted
Posted

Чтоб не лазить в подвал усилителя при каждой замене ламп, и не следить за током в процессе эксплуатации... настроил один раз заданный ток и схема слежения сама должна все поддерживать. Я в своих классических трансформаторных усилках на лампах применяю такую схему слежения, и очень с ней комфортно живется. Токи на лампах стоят как вкопанные даже при колебании сетевого напряжения.

  • 1 month later...
Agats Proficient

Agats

Posted
  • Author
Posted

доброго времени суток всем,  получил я посылку от кружка ОТЛ под руководством Станислава.  Большой трансформаторик анодно - накально - смещённый :) для переделки блок питания Синклера-Петерсона на 6528.

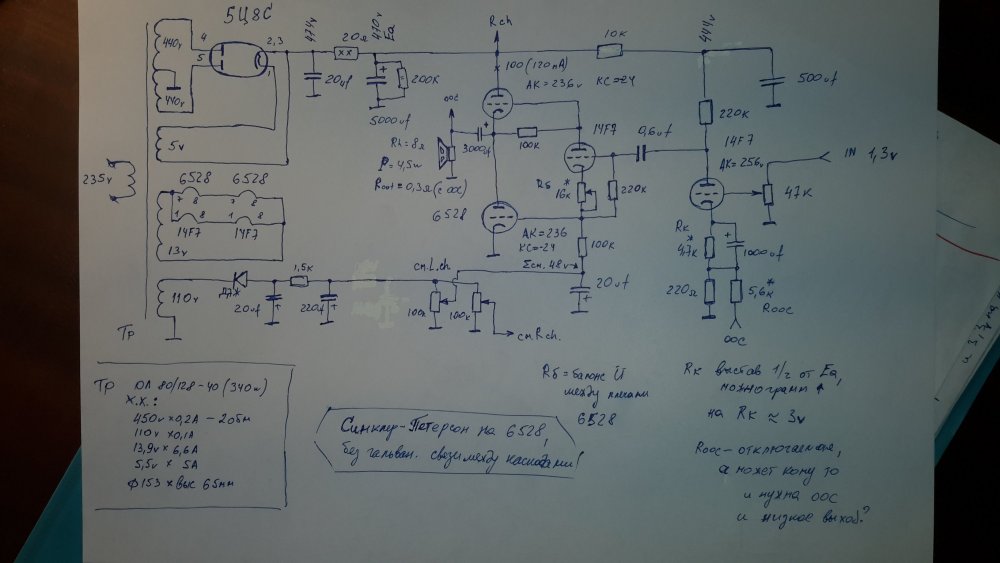

До этого был макет по  этой схеме, с питанием дппв по Миткевичу на тролейбусных (сварочных) диодах В25-10, о таких диодах ходят легенды, что если их еще и разобрать то вообще звук будет волшебный




Изначально планировалось на кенотроне 5ц8с, но так как своим внутренним он провалил очень хорошо все рабочие точки,  а другого подходящего анодника у меня не было, то было принято решение поставить данные диоды. Увы звук стал серый и скучный, кенотрон 5ц8с хоть и провалили анодное напряжение на вольт 60, всё равно  оказался на голову, а то и две музыкальней этих хваленых диодов. А так как последние годы своей осознанной жизни я хотел попробовать звучание 5ц8с, то и заказал в "кружке ОТЛ" большой трансформатор, один, на нём все обмотки - анаодное, накал, смещение. Всё не получалось попробовать как звучит 5ц8с, то он слабенький и дохленький для ОТЛ схем, то перебор его использовать, так как накал один 25 ватт. Но в данной схеме он подошёл идеально во всём. Вот так я сделал питание по Миткевичу, переделав макет и убрал кремниевые В25-10 :




Трансформатор намотан на ОЛ 80/128 - 40 (340 ватт)

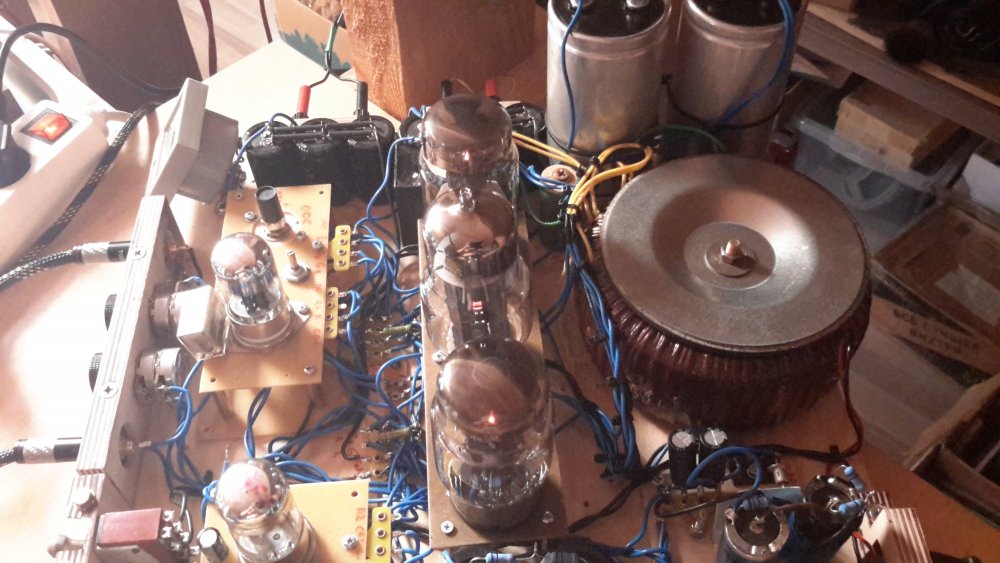

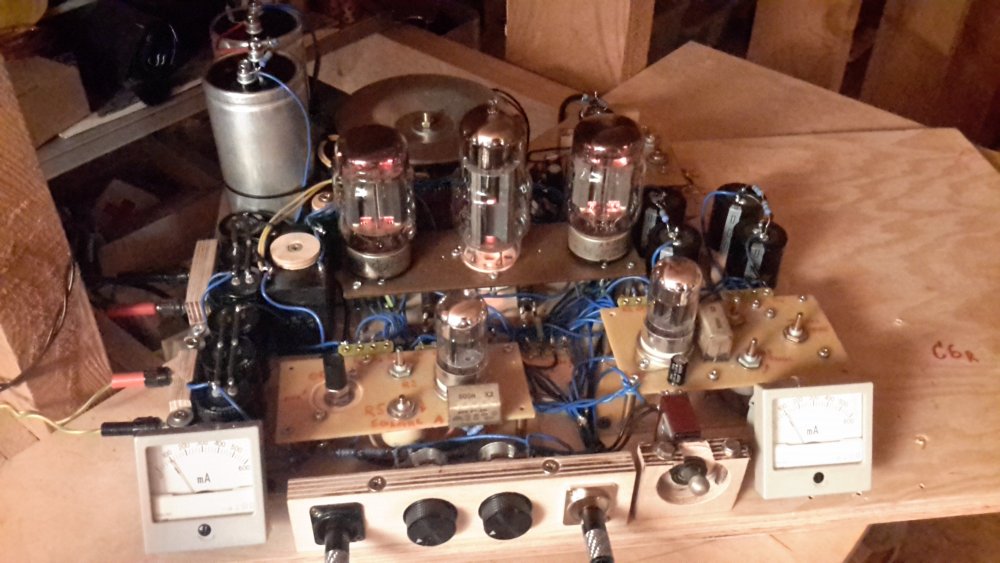

на фото выше-ниже виден посредине 5ц8с а за ним тор

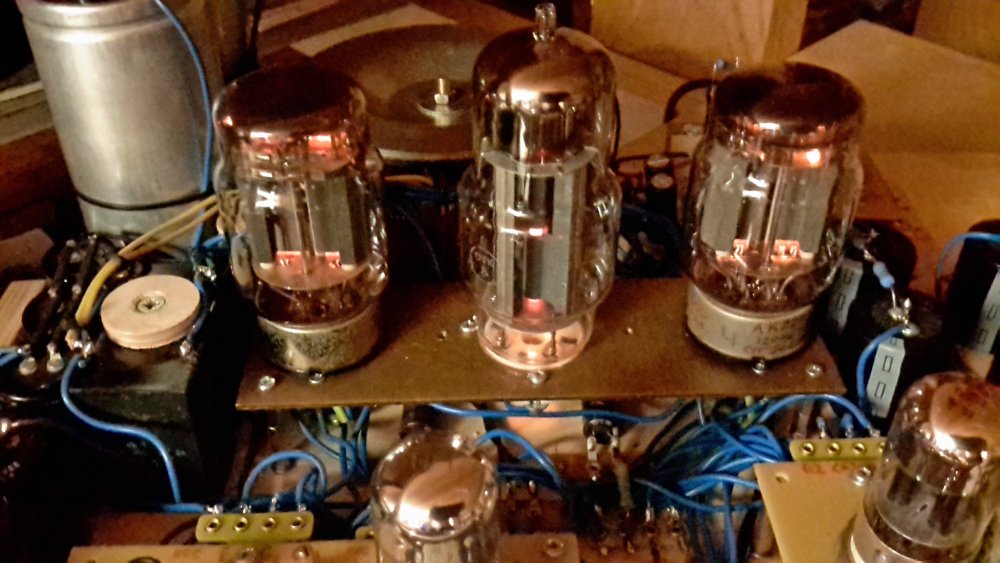

это вид сбоку , видны габариты трансформатора


Как по мне, так  идеально всё на одном магнитопроводе, даже габариты уменьшил чем был макет с двумя трансформаторами. Сейчас макет 400х380, а был 400х480.

Из минусов: "уже" не очень летний вышел усилитель, и жарят хорошо три больших баллона.

ПС при 28ватт анода выходной лампы и 120мА рабочей точки, получаем 4.5 ватта без оос. Я снизил накал анода до 23-24ватт, так как выходная мощность 4.5 ватта для меня излишне, а температура лишняя мне не нужна.

  • Like (+1) 4
  • 1 year later...
Rezvoy Local

Rezvoy

Posted
Posted

Никак. Нестабильная схема.

Но это ещё пол беды, лучше-бы задумались как и чем такое количество параллельных 6С19П прокачаете?!

BAA Master

BAA

Posted
Posted

Cерво попробовать можно... Хотя там параметра два. Напряжение на выходе и ток покоя. Если в режиме А. Держим средний ток анода и напряжение на выходе. Лампы как полупроводники не плывут...

Den101 Proficient

Den101

Posted
Posted

В теории можно попробовать заменить резисторы смещения транзисторами, в катоды поставить датчики тока, управление микроконтроллером. Осталось найти одержимого, который сделает финальную схему и прошивку МК:smile-17:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Если подходить к теме с перфекционизмом, то лучше выбрать что-то другое, цирклотрон, например. А этот С&П крив изначально и непреодолимо, и обвешивать его всякими сервисными приблудами как-то нелогично. Хоть играет он и хорошо, но продвинутые инженеры точно засмеют.

Rezvoy Local

Rezvoy

Posted
Posted

Реализуется обычно в АВ ближе к Б и солидным запасом по мощности. Как-то работает... Не более...

Климентий Local

Климентий

Posted
Posted
41 минуту назад, Stan Marsh сказал:

Если подходить к теме с перфекционизмом, то лучше выбрать что-то другое, цирклотрон, например. А этот С&П крив изначально и непреодолимо, и обвешивать его всякими сервисными приблудами как-то нелогично. Хоть играет он и хорошо, но продвинутые инженеры точно засмеют.

Блин... Только собрался духом на такой подвиг... И тут опять... Кривая схема... :-)

Не стоит потраченных сил?
