10 часов назад, Stan Marsh сказал:

У нас всё элементарно: два трансформатора, дроссель. CLC

__________________________________________________________________

Это не наше, такое кол-во лампочек даже меня пугает.




https://thivanlabs.com/the-brand/#the-team

Какие емкости и индуктивность род такие нагрузки нужны? В этом вопрос... Помогите посчитать ...

Posted
14 часов назад, Stan Marsh сказал:

Я бы ограничился 16 штуками на оба канала





"Эт-то несерьёзно!!! " (С) ... при наличии-то 1500 шт... :smile-62:

  • Smile 1
Posted
1 минуту назад, Xрюн222 сказал:

"Эт-то несерьёзно!!! " (С)

Ага. Но я с ужасом представлю себе объём пайки сорока штук...



Posted
36 минут назад, Stan Marsh сказал:

Ага. Но я с ужасом представлю себе объём пайки сорока штук...



Если предварительно схему распайки продумать и оптимизировать, то потом не сложно...

Posted

Наверно. Особенно если есть специальный человек для этой работы.:smile-11:

Но мы вместо сорока штук 19-х берём восемь 33-х.

  • Like (+1) 1
  • Thanks (+1) 1
Posted
55 минут назад, Stan Marsh сказал:

Ага. Но я с ужасом представлю себе объём пайки сорока штук...



Самое главное просимулировать в симуляторе и заказать печатную плату у китайцев. Остальное несущественные технические подробности...

  • Like (+1) 1
Posted

Даже прошаренные японцы девятнадцатые лампочки предпочитают монтировать навесом. Но не в таком количестве, разумеется.






Хотя, американцы используют ПП.




  • Like (+1) 1
Posted
43 минуты назад, Xрюн222 сказал:

Самое главное просимулировать в симуляторе и заказать печатную плату у китайцев. Остальное несущественные технические подробности...

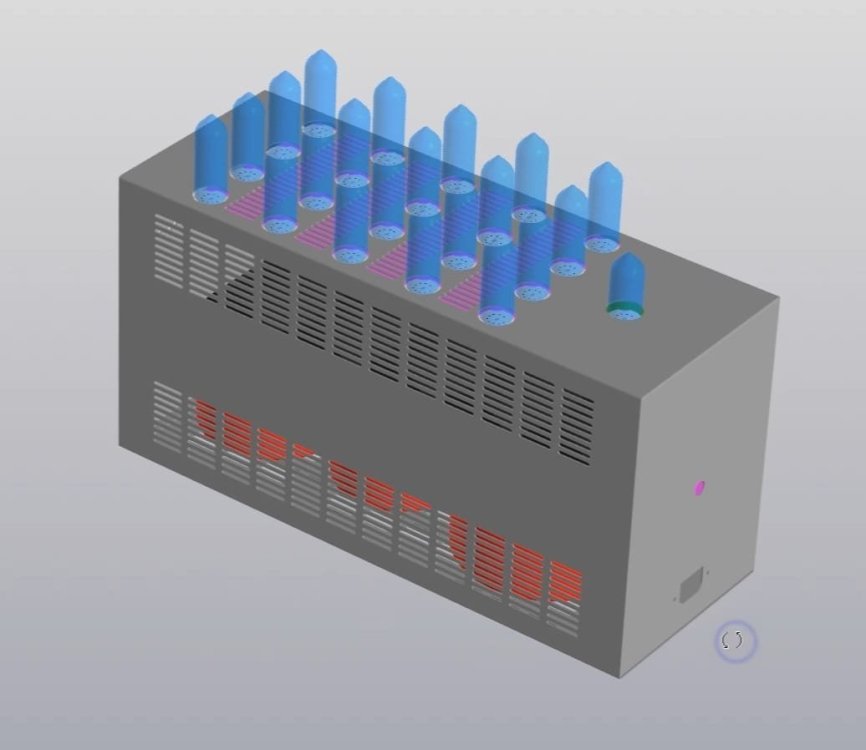

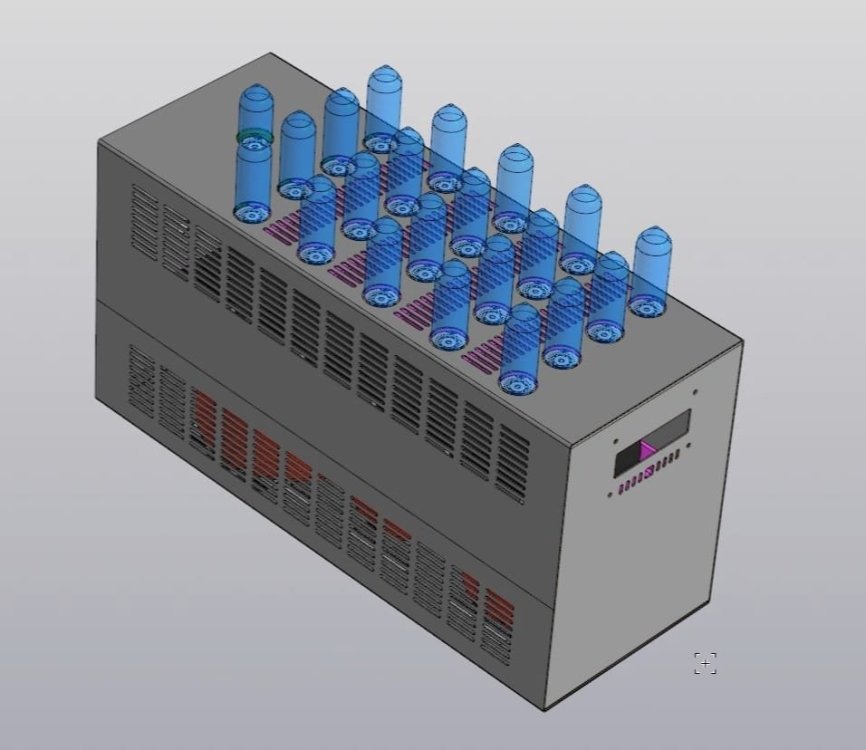

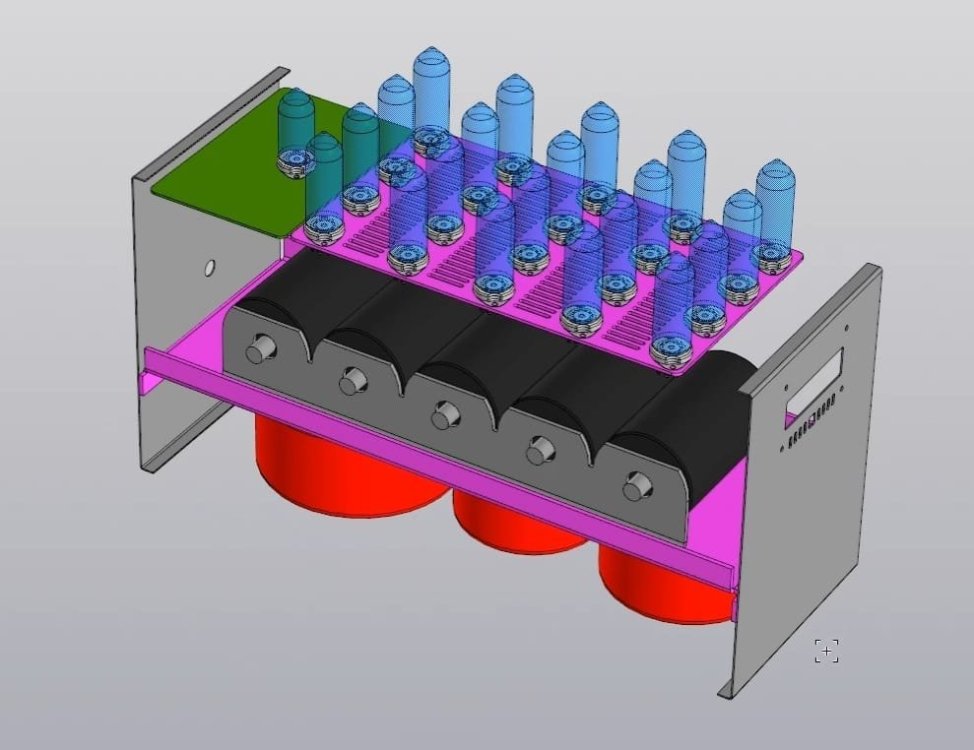

Нет нет... Делать буду исключительно в корпусе от иваси... Максимально хаотично...

Posted
41 минуту назад, Климентий сказал:

иваси

Есть обычай на Руси:

Если ты любитель,

Как покушал иваси,

Берись за усилитель.







  • Smile 1
Posted
В 03.11.2024 в 01:34, Stan Marsh сказал:

Я бы ограничился 16 штуками на оба канала как Брюс Розенблит.






Transcendent T16 OTL amplfier.

Станислав, а есть схема этого усилителя? С блоком питания... Ну в каком тотзаконченном виде проверенном... Чтоб не изобретать а взяться и собрать...

Posted
2 часа назад, Климентий сказал:

Станислав, а есть схема этого усилителя? С блоком питания...

Нет. Насколько мне известно, он её не публиковал. Была его схема в GLASS AUDIO 2/90. Можно посмотреть тут: 6AS7GA OTL

Вместо 6AS7 вполне пойдут 6С19П. С лучшим результатом, кстати.

Posted

Уж не бразильский ли это "безжелезный усилитель" из Радио, года эдак 57...58? Как то подозрительно похож...

Posted
3 минуты назад, Xрюн222 сказал:

похож...

Слегка. Там был неравноплечий ФИ и непосредственное питание от сети, у Брюса другая "фишка": каскад с катодной связью.

А вот безжелезный:


  • Thanks (+1) 1
  • 2 weeks later...
  • 2 weeks later...
Posted
В 16.11.2024 в 19:52, Климентий сказал:

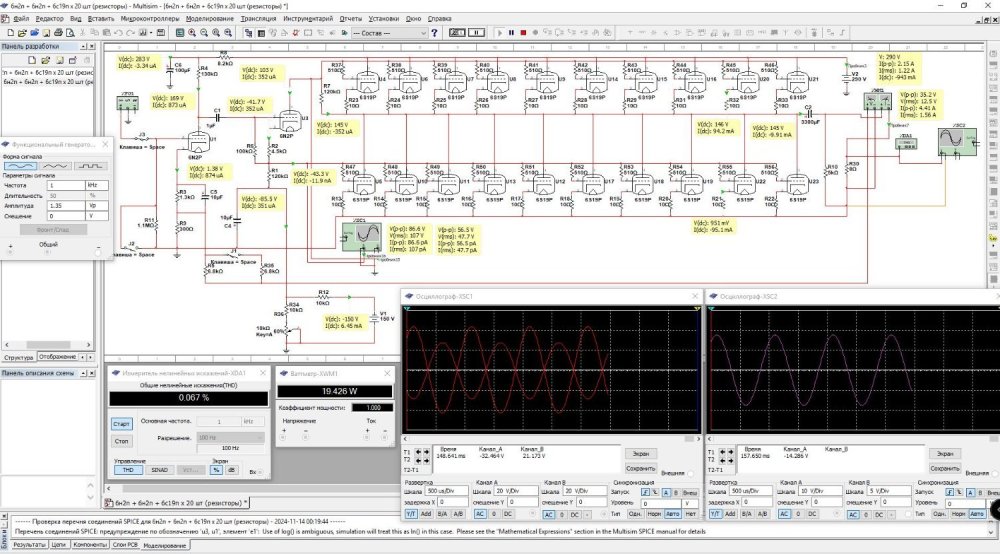

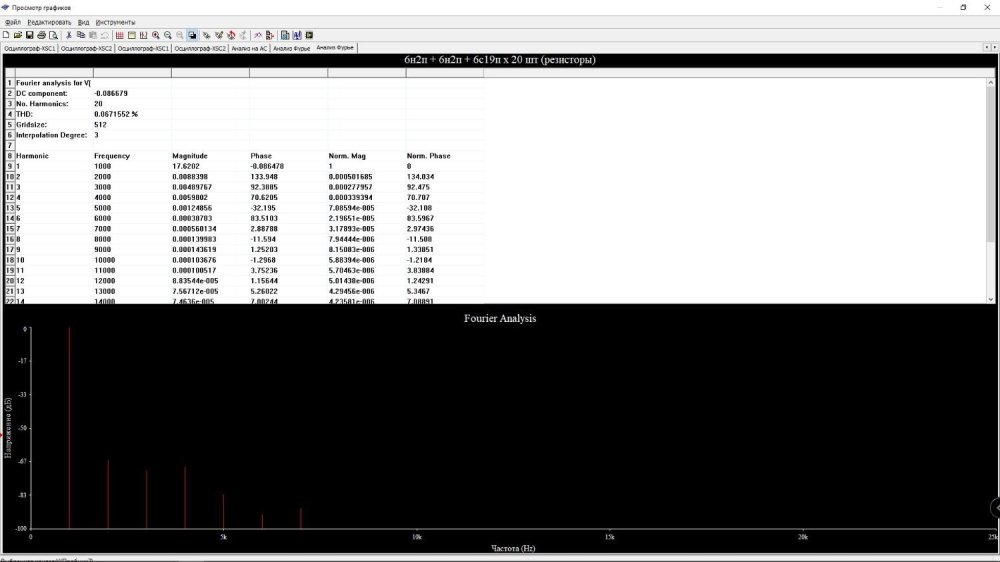

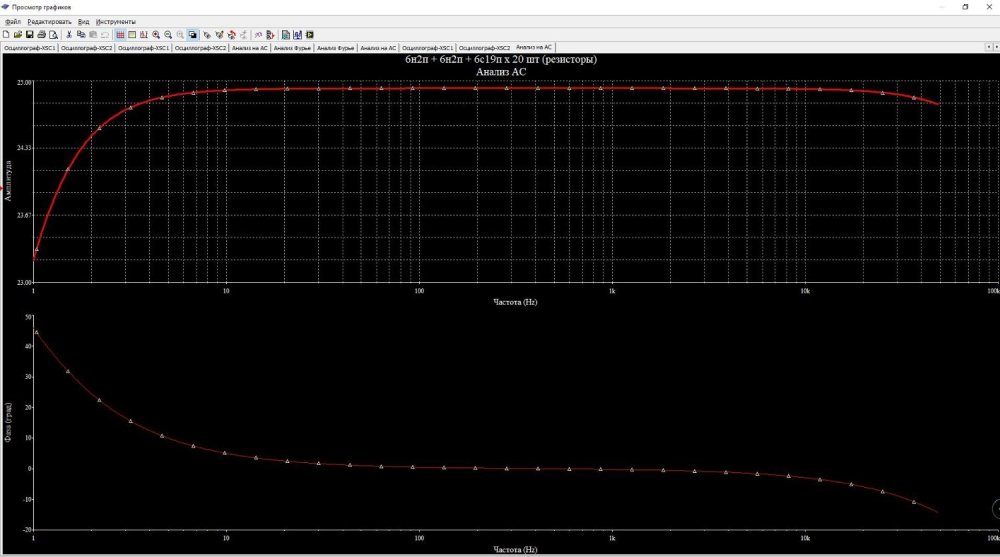

Немного расчетов... Результаты во вложенном файле...







6н2п + 6н2п + 6с19п х (4-20 шт).pdf 1.05 MB · 11 загрузок

Кстати, ☝️ кто смотрел вложенный документ. 📃 мог заметить как влияет количество выходных ламп на амплитуды сигнала на выходе ФИ ... Чем меньше лип тем меньше перекос... И наоборот... Чем больше ламп тем перекос на выходе фи больше...

Posted
В 02.11.2024 в 17:51, Goofnm сказал:

Простите, мне не померещилось? По 10 19х ламп в плече в катодине на 6н2п?
Это для каких целей усилитель?

Это без рассматриваний очевидно.

Posted
8 минут назад, Goofnm сказал:

Простите, мне не померещилось? По 10 19х ламп в плече в катодине на 6н2п?
Это для каких целей усилитель?

Это без рассматриваний очевидно.

Я полагаю, данный вопрос нужно оставить на усмотрение того, кто это делает.

Есть конечно изделия и по более ламп используют....
