Конденсаторы, резисторы и все по ним

maximka

By maximka
in Passive

 Share

Recommended Posts

  • Replies 416
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

May
May

В своих усилителях предпочитаю гальванику везде, но иногда на входе усилителя  разъемы  L и R  с гальванической связью,  устанавливаю дополнительные входные  L и R  разъемы с разделительными конденсат

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted

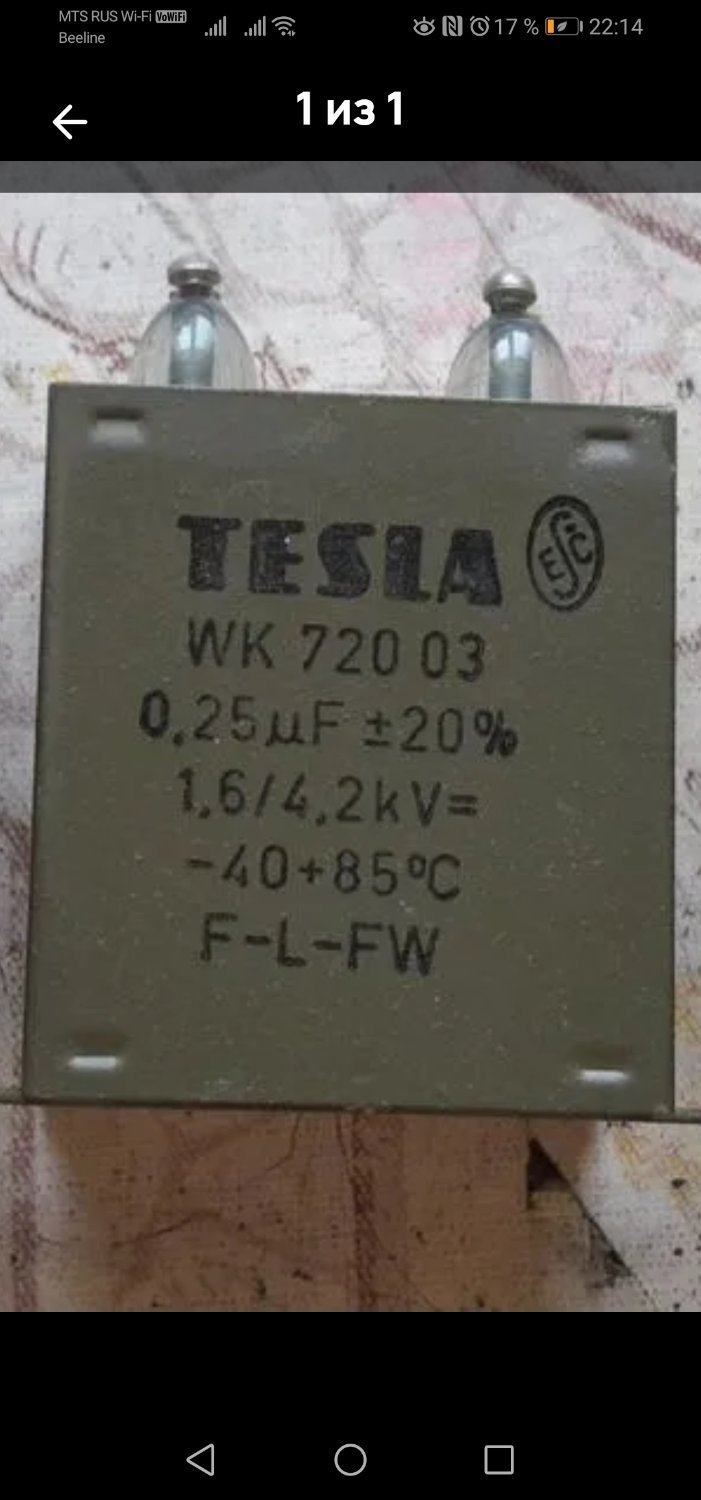

2 часа назад, Sergio сказал:

Подскажите, кто имел дело с таким типом конденсаторов? Какой в них диэлектрик?Screenshot_20251118_221404_com.avito.android.thumb.jpg.153f7d82f4d29bb6201b23e5008aef39.jpg

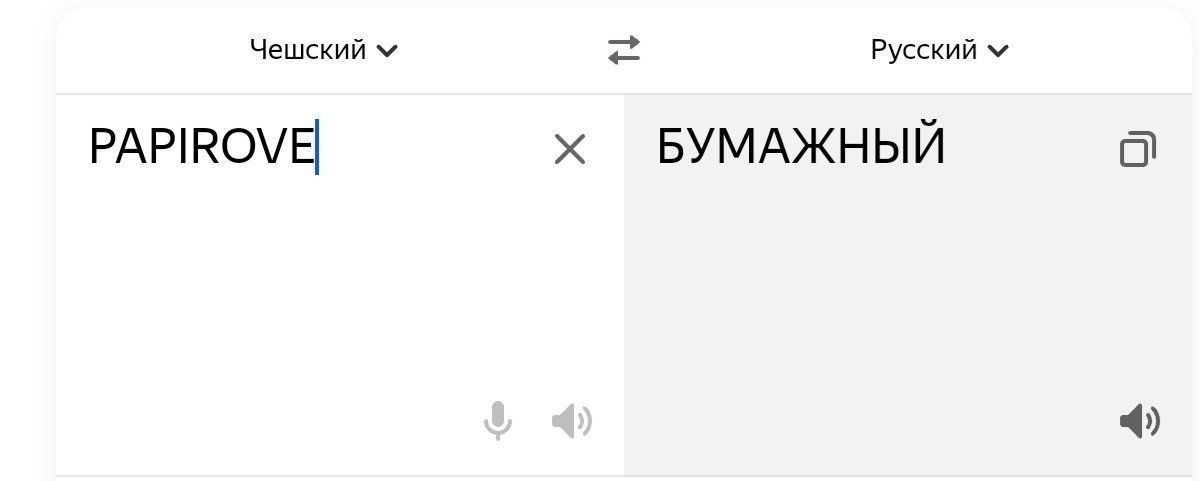

Хороший конденсатор.

  • 4 weeks later...
Андрей63 Local

Андрей63

Posted
Posted

IMG_20251215_100032.thumb.jpg.4f9ba0693741e50fbb5d7d5e74843c0c.jpgКупил по случаю два типа новых из упаковки конденсаторов Samwha HJ 85 гр.С и NIPPON CHEMI-CON KMQ  105 гр.С одного номинала 1800 мкф 250 В по 80 руб. Кто чего скажет про них. В даташитах очень большая разница  в токах . У NIPPON при 105 гр.С и 120 Гц ,  2,7 А, у Samwha при не известных условиях 4,76 А. Померил не тренированные на китайской мыльнице, фото прилагается.IMG_20251215_100032.thumb.jpg.4f9ba0693741e50fbb5d7d5e74843c0c.jpg





lenivo Proficient

lenivo

Posted
Posted



9 минут назад, Андрей63 сказал:

Купил по случаю два типа новых из упаковки конденсаторов Samwha HJ 85 гр.С и NIPPON CHEMI-CON KMQ  105 гр.С одного номинала 1800 мкф 250 В по 80 руб. Кто чего скажет про них. В даташитах очень большая разница  в токах . У NIPPON при 105 гр.С и 120 Гц ,  2,7 А, у Samwha при не известных условиях 4,76 А. Померил не тренированные на китайской мыльнице, фото прилагается.

Самва она разная есть. Это хорошие конденсаторы, но нужно серию по справочнику смотреть.






ESRcapacitorNIPPONCHEMI-CONKMG290mF400v.thumb.JPG.a2641d50a2b8cb759c4b89ba0318b74e.JPG



У вас могли конденсаторы долго быть на хранении - их надо под напряжением погонять. Или если они совсем новые нужно сделать "формовку напряжением" конденсаторов.

Мне когда лень делать формовку, я просто 9 вольтовой батарейкой - заряжаю и потом разряжаю конденсатор - несколько раз. Потом заряжаю и даю минут десят заряд подержать...потом  разряжаю и измеряю.

Сами по себе это конденсаторы ХОРОШЕГО СРЕДНЕГО класса.

Ими можно набирать емкость на высокое анодное до 2000 мкф -и качество звука будет расти, более 2000 мкф смысла нет, качество звука расти не будет. ДЛЯ большего качества нужно ставить более высококачественные конденсаторы.

Основное назначение данных конденсаторов-это импульсные блоки питания...



  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted

Если смотреть по даташиту , то Samwha HJ это уменьшенное по габаритам продолжение серии HC ( имеет ещё больший ток ), при возможности попробую в питании преда.

Катана Collaborator

Катана

Posted
Posted

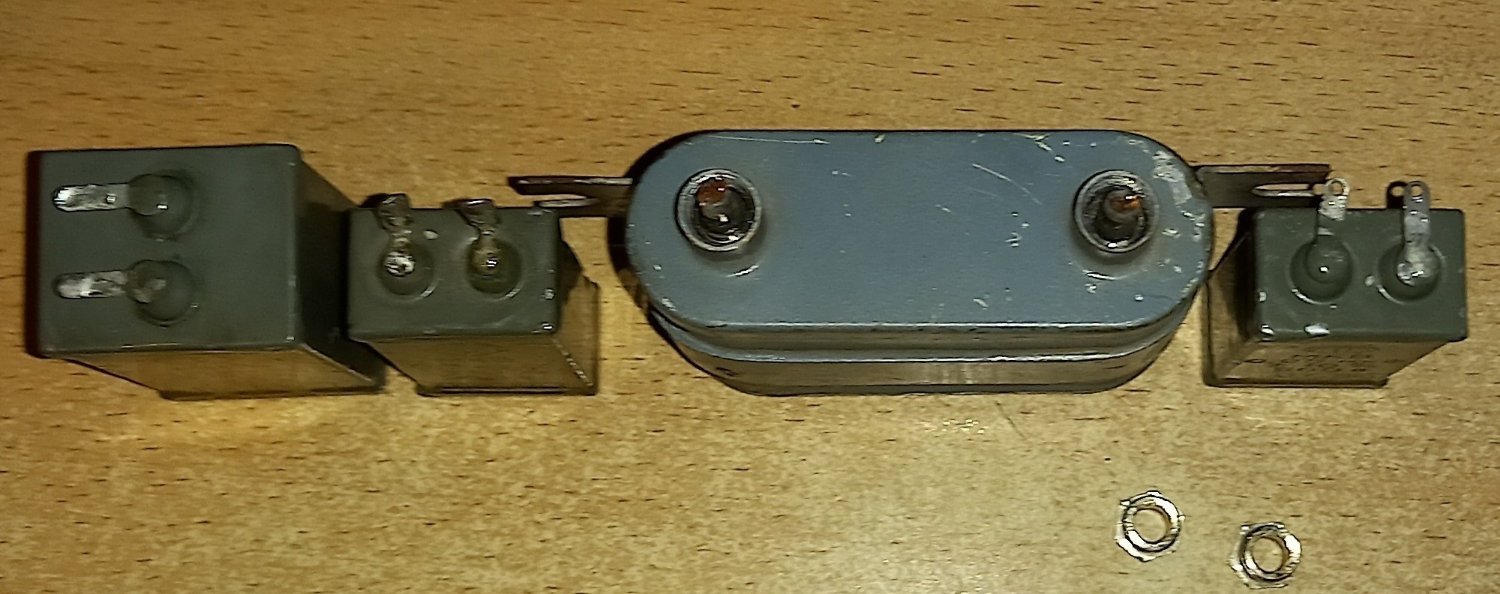

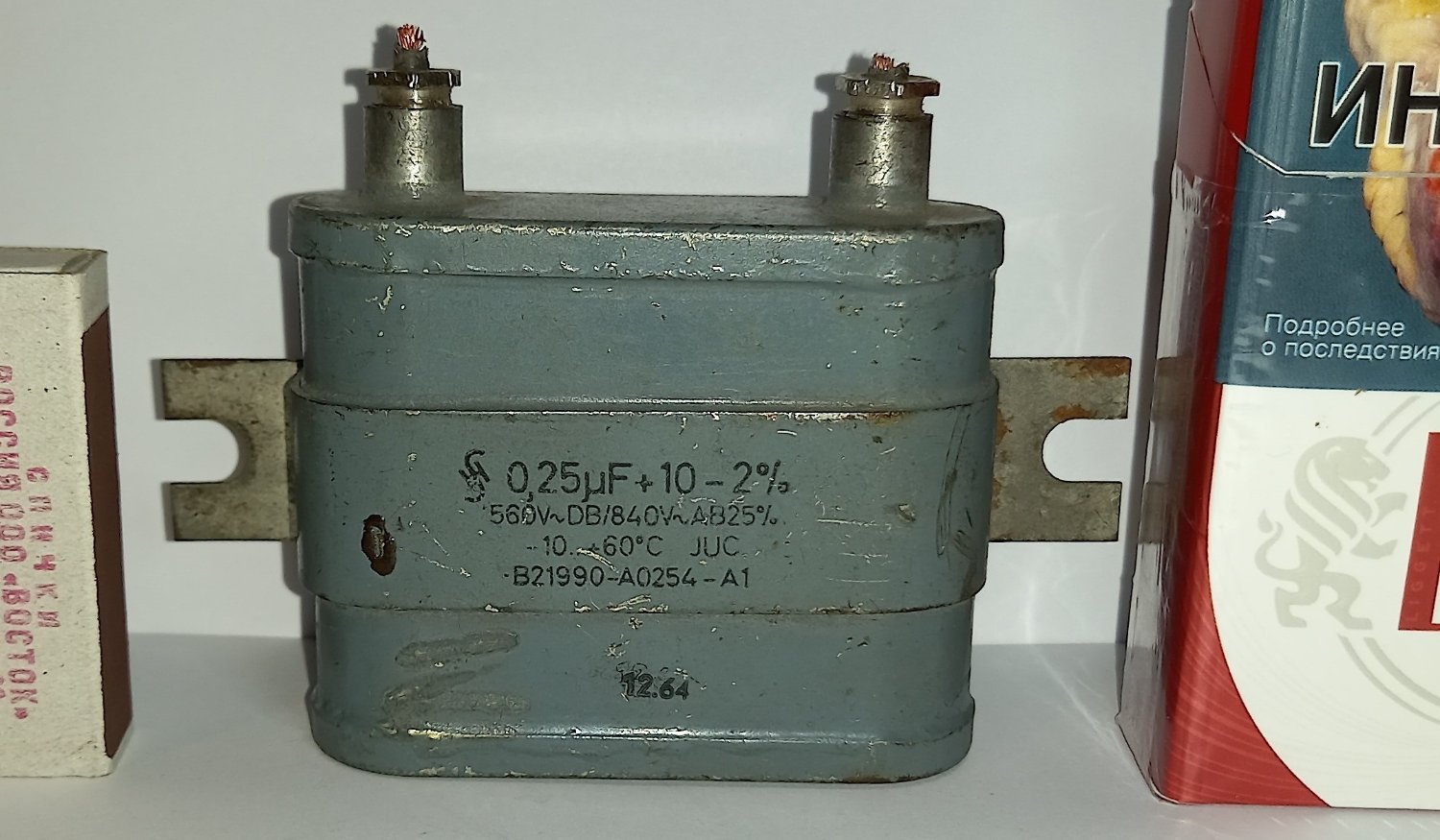

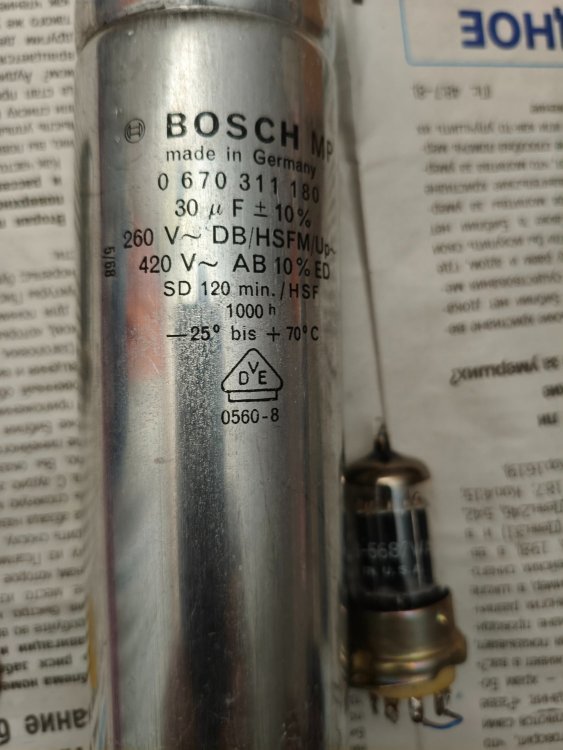

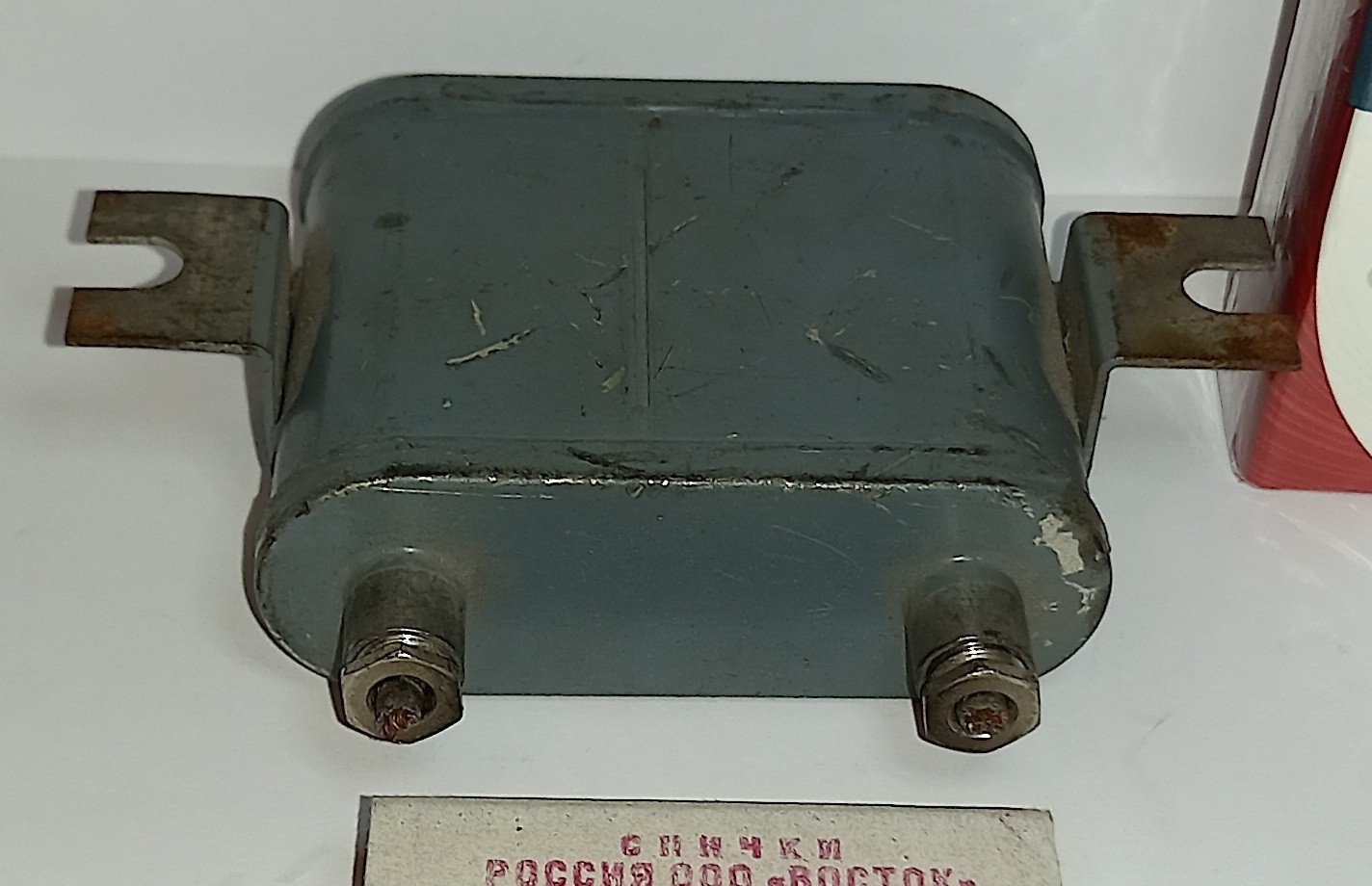

Вот такое чудо инженерной мысли , прошлого века .Тараканы сидящие в моей голове , шепчут , что это фольга в масле , ну , по поводу масла у тараканов можно и не искать подсказку , его плеск слышно и так за три километра . Всего один такой раритет , и болтается туда сюда , как козел на веревке (((( . Остается наверное сделать этому кондеру трепанацию , вдруг  он состоит из двух последовательно соединенных секций , тогда можно будить их разлучить и изготовить два независимых , полноценных конденсаторов , только тараканы подсказывают , что вряд ли кто то что то соединял последовательно , и там простой классический рулон одиночка из  фольги накопителя энергии и бумажного диэлектрика .

У КОГО КАКИЕ МЫСЛИ ВО ВСЕМУ ВЫШЕСКАЗАННОМУ БУДУТ  ?




Normann Local

Normann

Posted
Posted

Не стоит портить хорошую вещь. Пожертвуйте любителю моно, и это будет правильно, если второй такой не надеетесь найти.

  • Like (+1) 2
sound Local

sound

Posted
Posted
1 час назад, Катана сказал:

У КОГО КАКИЕ МЫСЛИ ВО ВСЕМУ ВЫШЕСКАЗАННОМУ БУДУТ  ?

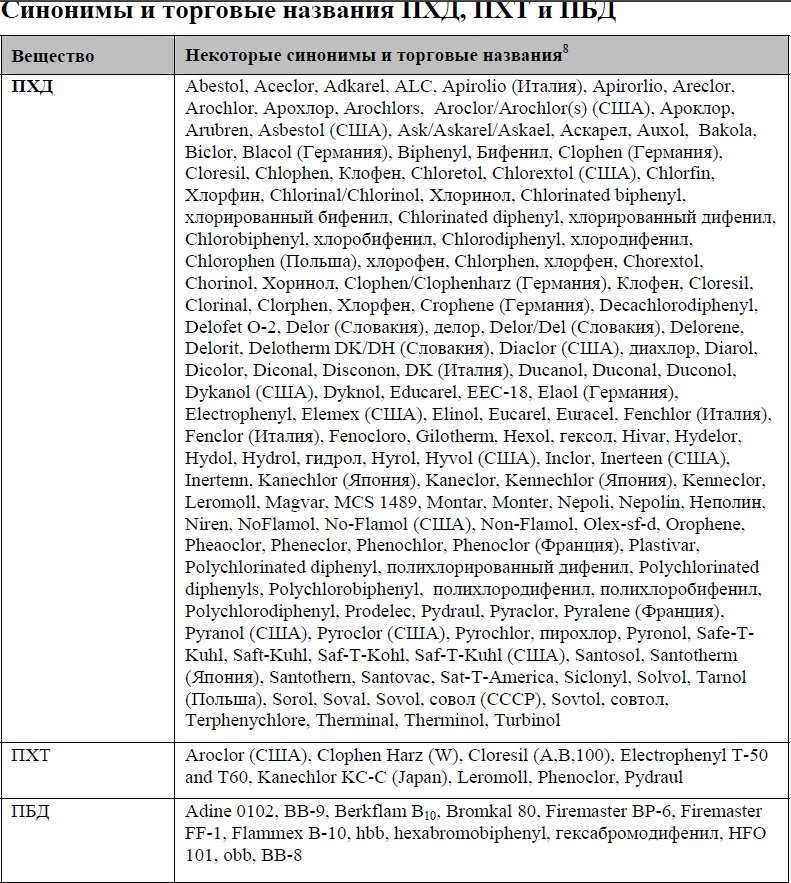

Для фольговых малый размер, а на счет масла, могут быть и с полихлорированными дифенилами, разбор еще и риск, а оно того стоит?

Какого говна только не заливали раньше:




Михаил SM Local

Михаил SM

Posted
Posted

Для начала я бы этот винтажный конденсатор сименс 0,25 мкф элементарно проверил на потери в диэлектрике .  Ecли D 1 кгц более 0,015 , на 100гц более 0,1 , кондёрчику дорога одна - в музей или на свалку (не истории , конечно) .   Любителям всей этой древности априори для начала надо приобрести приличный измеритель LCR , такие сейчас есть в достаточном наименовании .

  • Like (+1) 1
Катана Collaborator

Катана

Posted
Posted

Да блин , что ж такое , или я что то проспал в этой жизни , или мир совсем умом кончился . Лиж бы чего написать , а там хоть трава не расти ((((

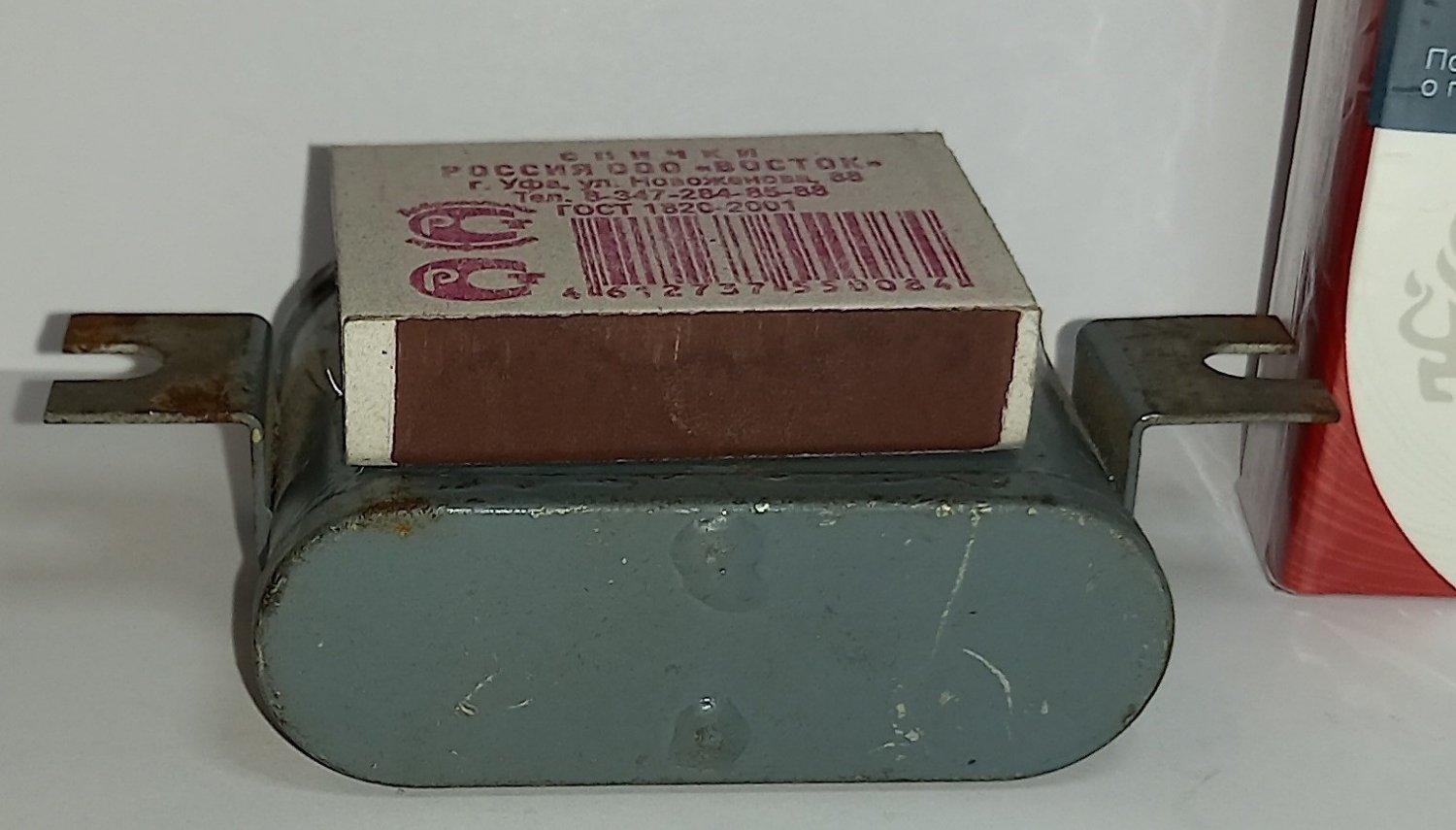

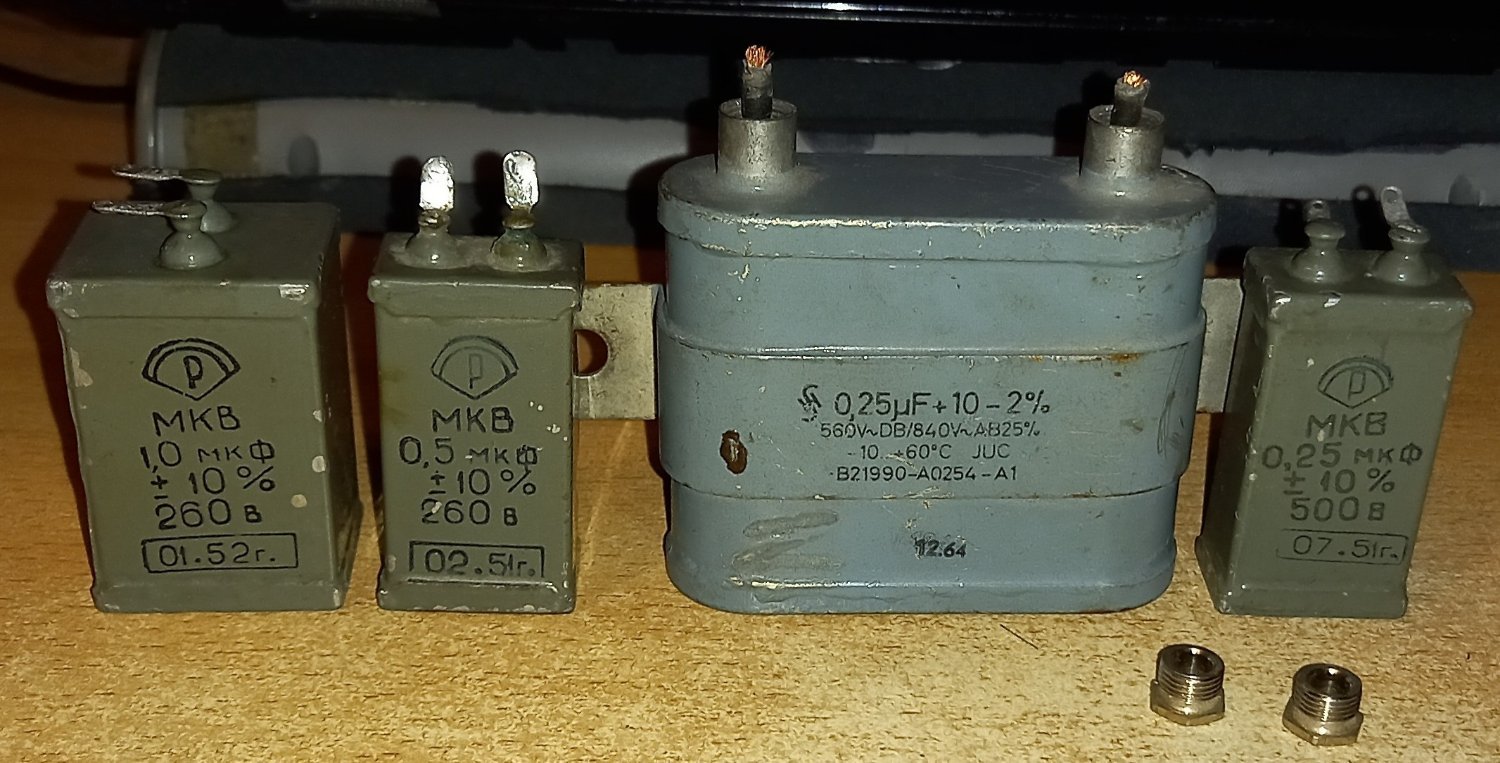

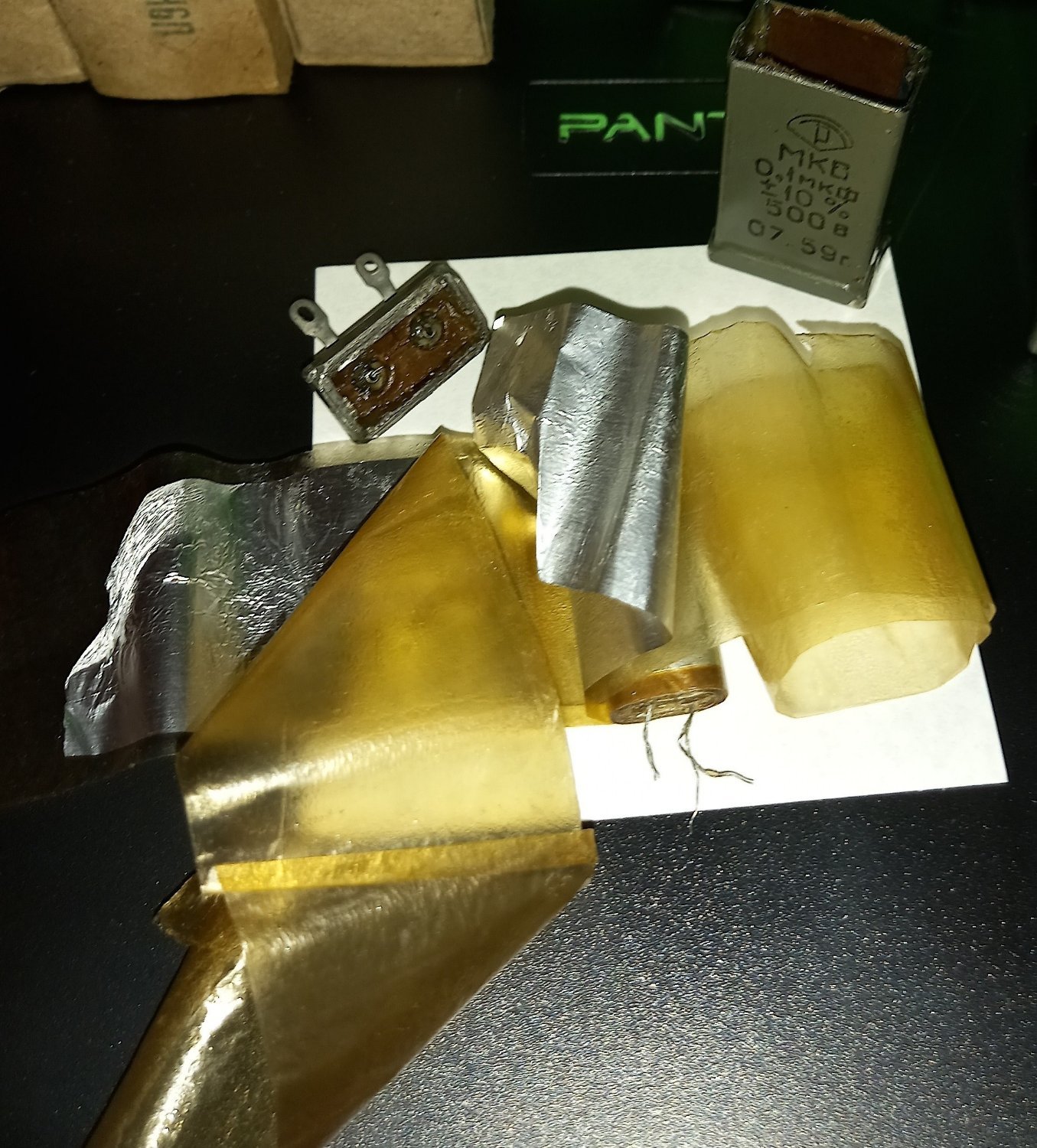

1. Конденсатор выглядит просто слоном , на фоне подобных ему . Ни кто же не будет сомневаться в том что всем известные МКВ , фольговые а не вакуумное  напыление на бумаге .

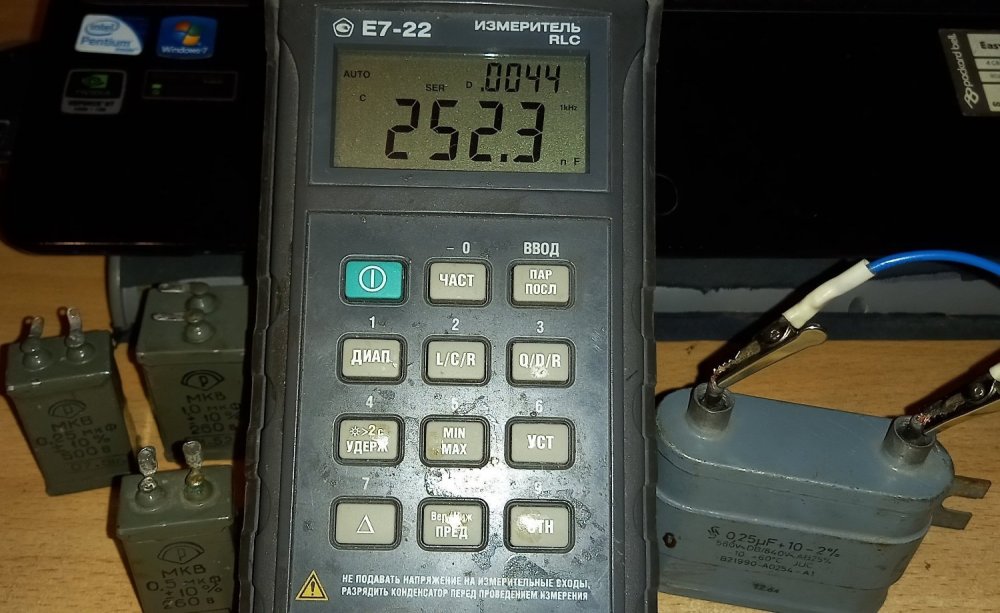

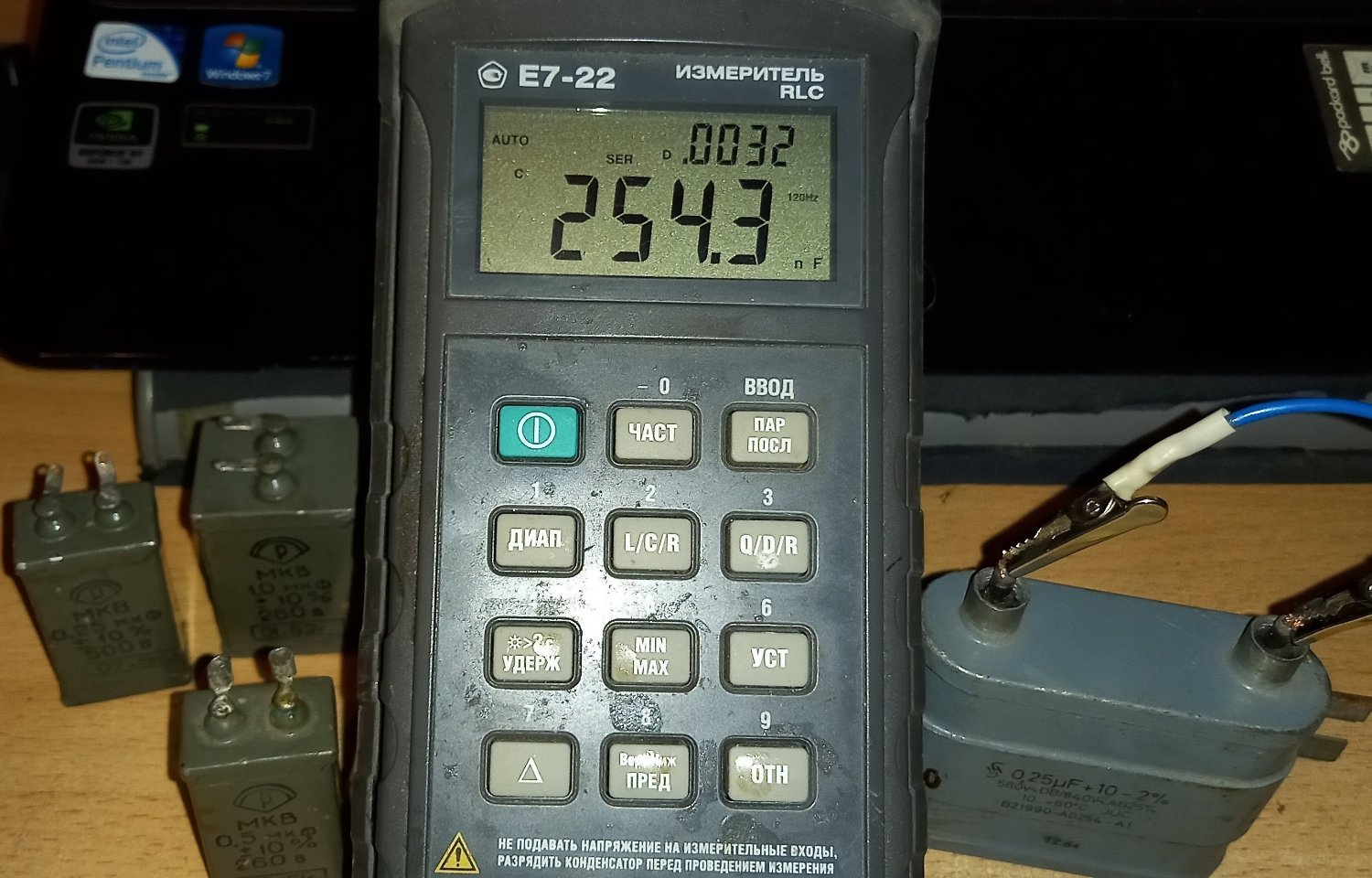

2. Замеры тангенса угла потерь диэлектрика

D - 00.0032 на частоте 120 Гц

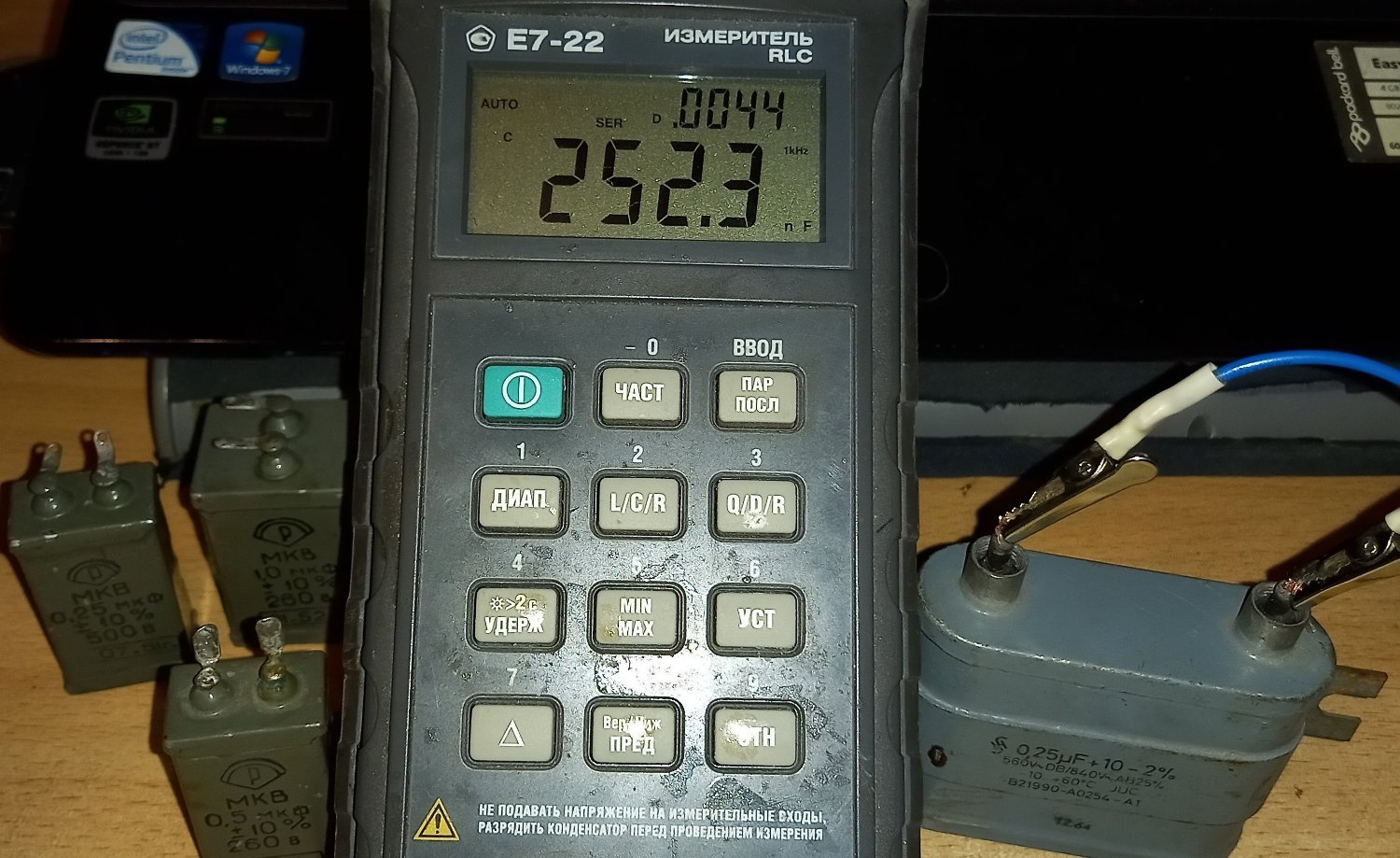

D - 00.0044 на частоте 1кГц






  • Like (+1) 2
W_L Local

W_L

Posted
Posted

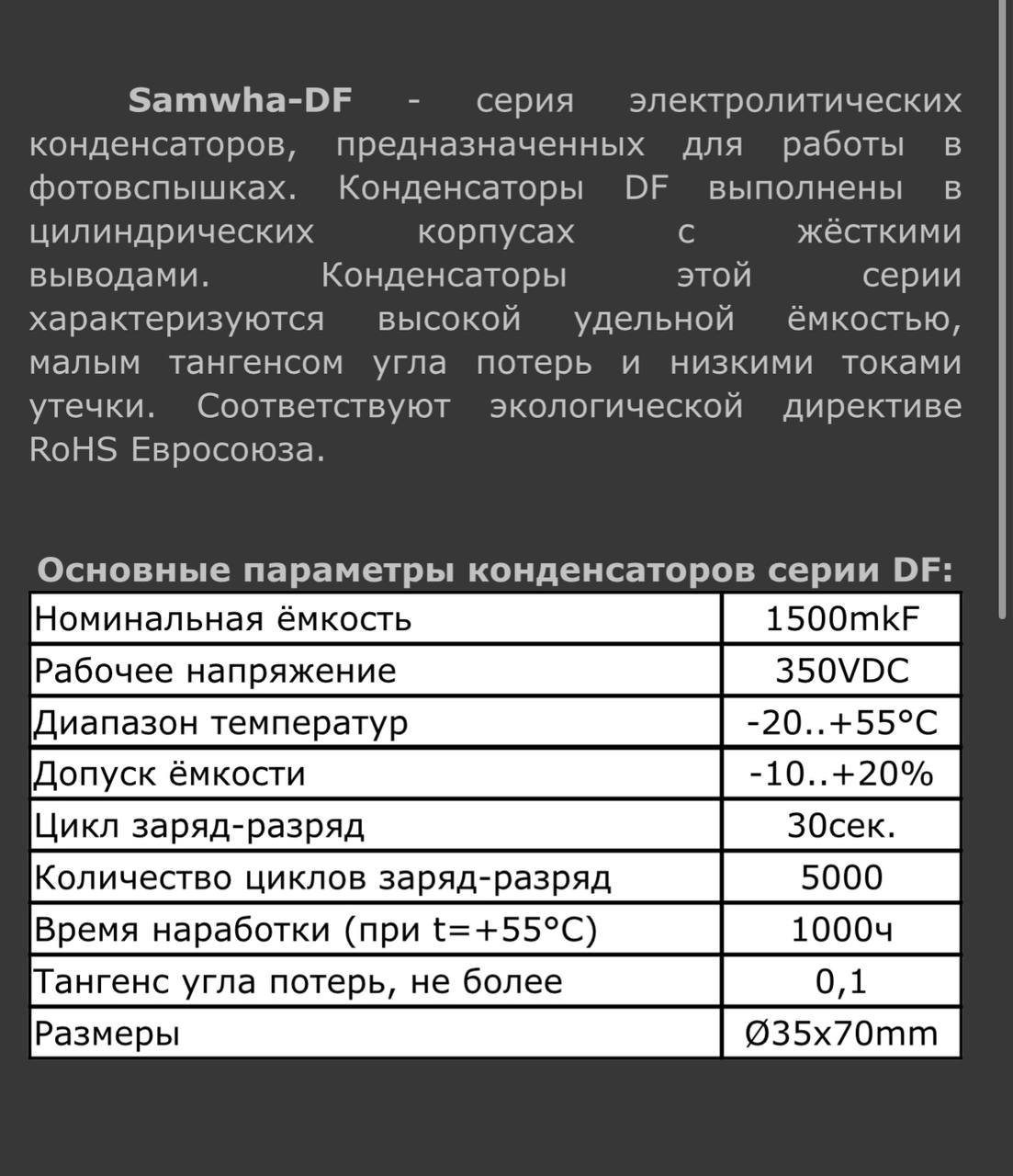

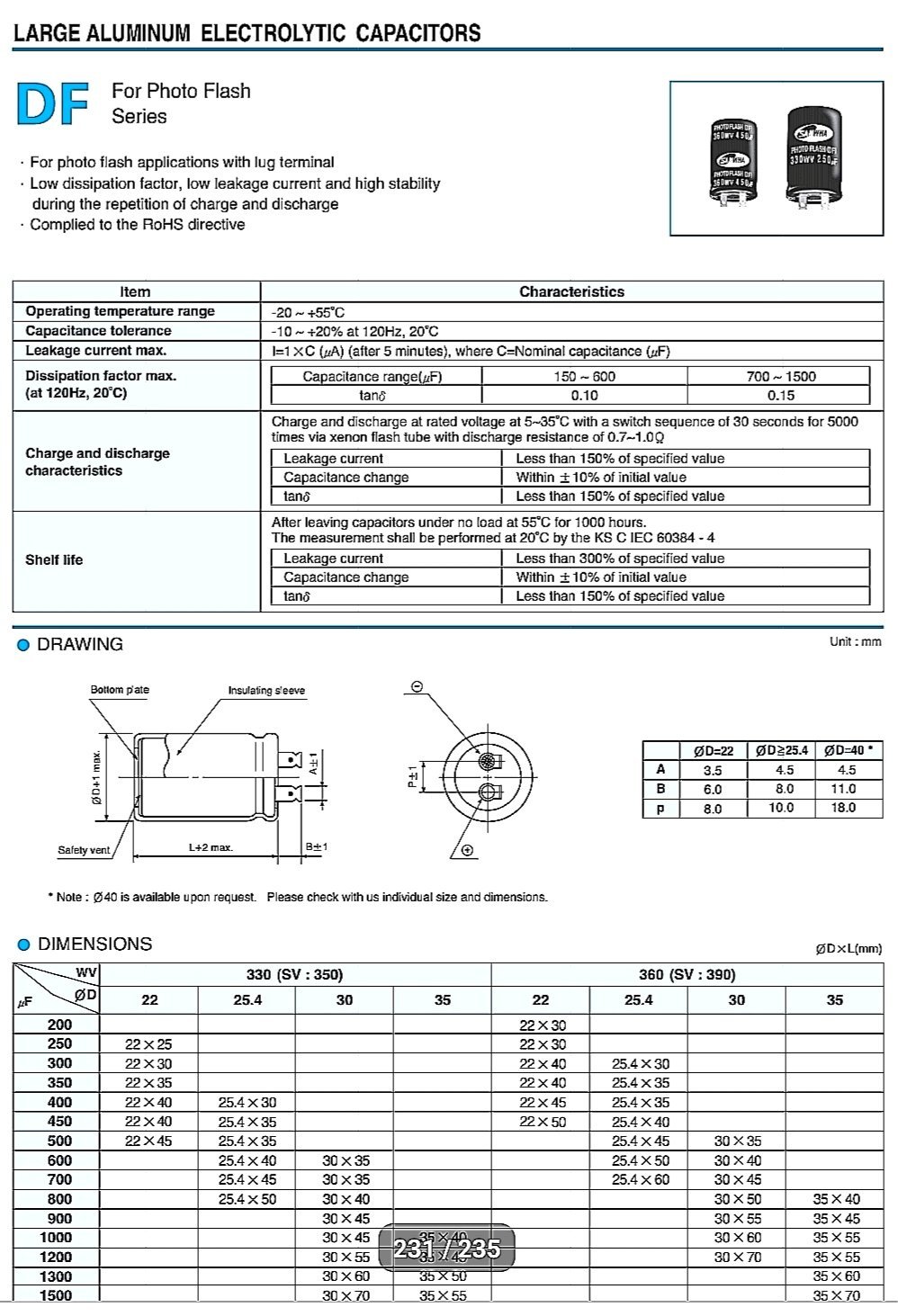

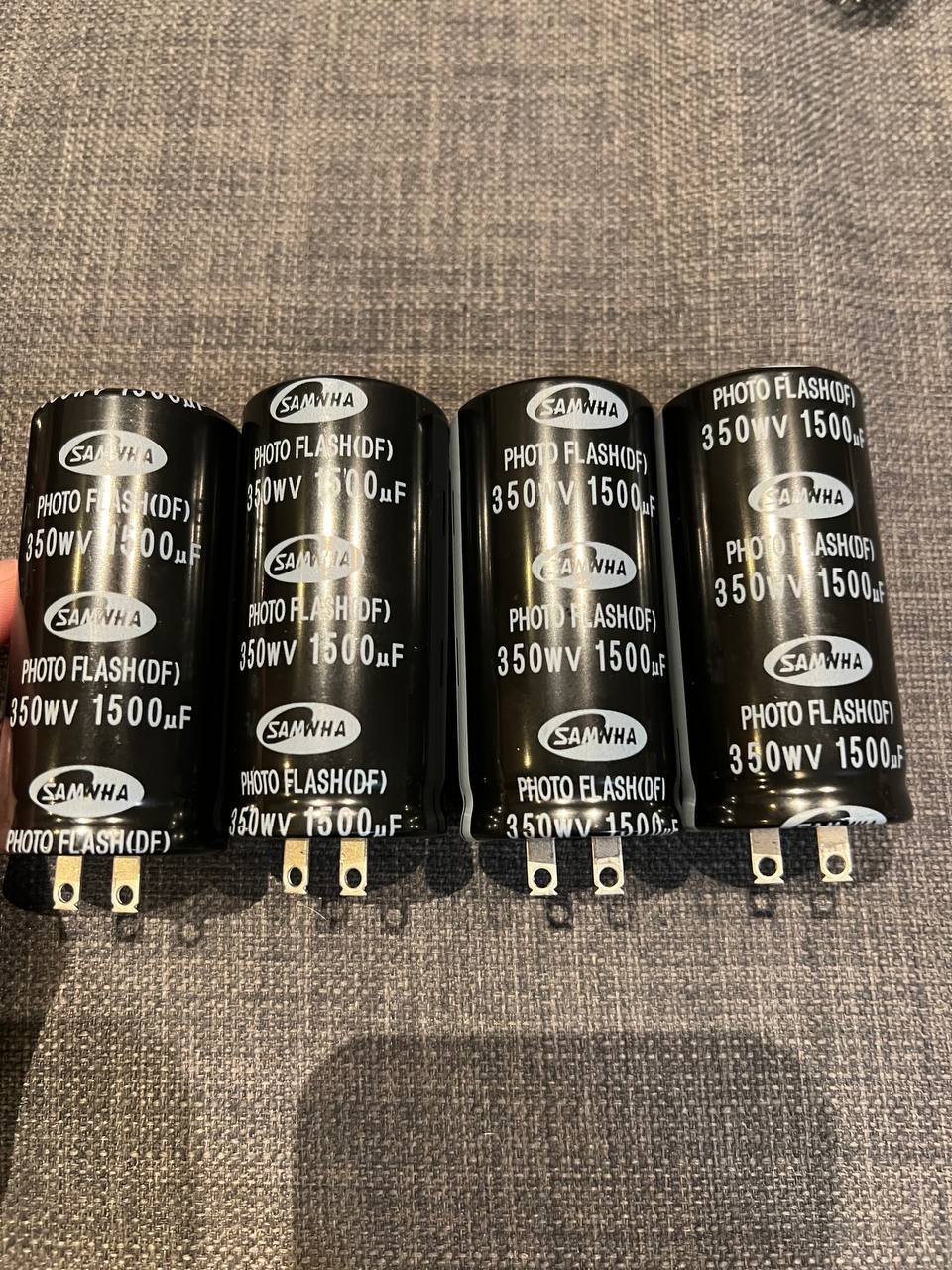

И так коллеги вопрос: кто-либо работал с данными изделиями, особенно интересно их применение в катодах прямонакалов



lenivo Proficient

lenivo

Posted
Posted
21 час назад, W_L сказал:

И так коллеги вопрос: кто-либо работал с данными изделиями, особенно интересно их применение в катодах прямонакалов

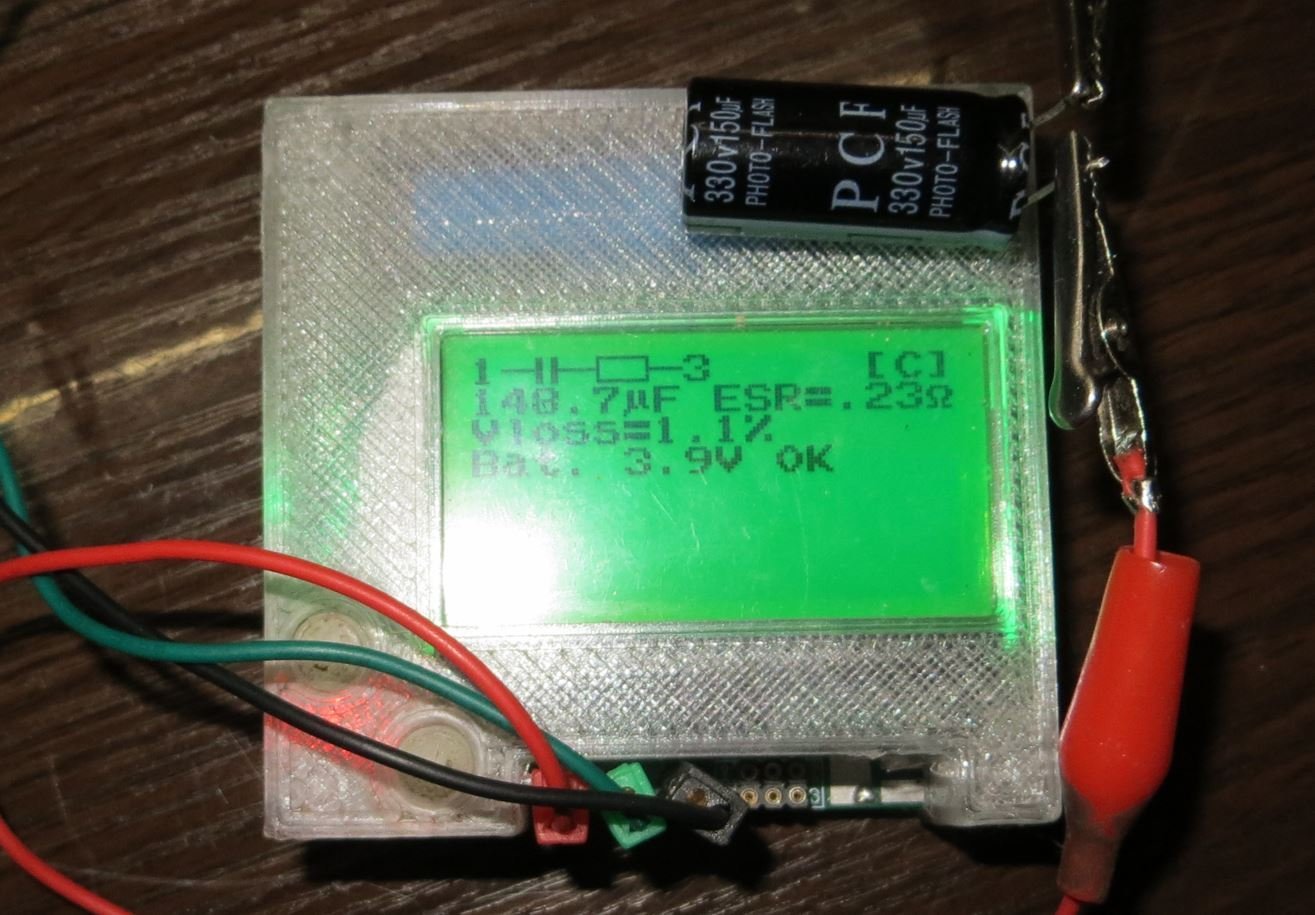

Фото конденсаторы обычно это конденсаторы повышенного качества, способные выдерживать большой ток для полного разряда с номинального напряжения. А также у них должна быть малая утечка, иначе их не зарядить малым током от батарейки через умножитель напряжения. Должны быть достойные конденсаторы.... Известно , что фото конденсаторы могли месяцами заряд держать.....

Ставил разные фото конденсаторы в ламповые усилители ...... по звуку были на уровне в среднем по марке конденсаторов производителя.. То есть попадутся по средним ценам для ьренда конденсаторов - брать можно.... Если просят дополнительных денег за "ФОТО" - пускай дальше продают.

lenivo Proficient

lenivo

Posted
Posted
16 минут назад, Stan Marsh сказал:


Обратите внимание  - до 55 градусов всего нормированы по работе. В Горячую зону ставить нельзя. - Самая первая строка в паспорте.

W_L Local

W_L

Posted
Posted
5 часов назад, lenivo сказал:

Фото конденсаторы обычно это конденсаторы повышенного качества, способные выдерживать большой ток для полного разряда с номинального напряжения. А также у них должна быть малая утечка, иначе их не зарядить малым током от батарейки через умножитель напряжения. Должны быть достойные конденсаторы.... Известно , что фото конденсаторы могли месяцами заряд держать.....

Ставил разные фото конденсаторы в ламповые усилители ...... по звуку были на уровне в среднем по марке конденсаторов производителя.. То есть попадутся по средним ценам для ьренда конденсаторов - брать можно.... Если просят дополнительных денег за "ФОТО" - пускай дальше продают.

Вот и меня зацепил интерес, тк как практика показала, всякие "ВЧ" и импульсные истории очень хорошо себя показывают и на НЧ диапазоне частот, думаю попробовать собрать простенький макет на 6С4С и воткнуть их в катоды, правда рабочая температура в 55⁰С и ресурс в 1000 часов немного отталкивают, но вероятнее всего в обычном режиме, без огромного числа импульсных циклов заряд-разряд вся эта история будет работать годами без каких-либо проблем, да и температура в "подвале" порядка 40/45⁰С, что в целом приемлемо

lenivo Proficient

lenivo

Posted
Posted
10 часов назад, Андрей63 сказал:

Ещё бы понять частотные свойства данного электролита.


А прибор LCR DE-5000 - его просто не считал, показал "0"....

W_L Local

W_L

Posted
Posted

Вчера изучая каталог Samwha очень заинтересовали данные серии: MZ и ML, особенно внутренним сопротивлением на вч, кто-то может работал с такими ?

lenivo Proficient

lenivo

Posted
Posted

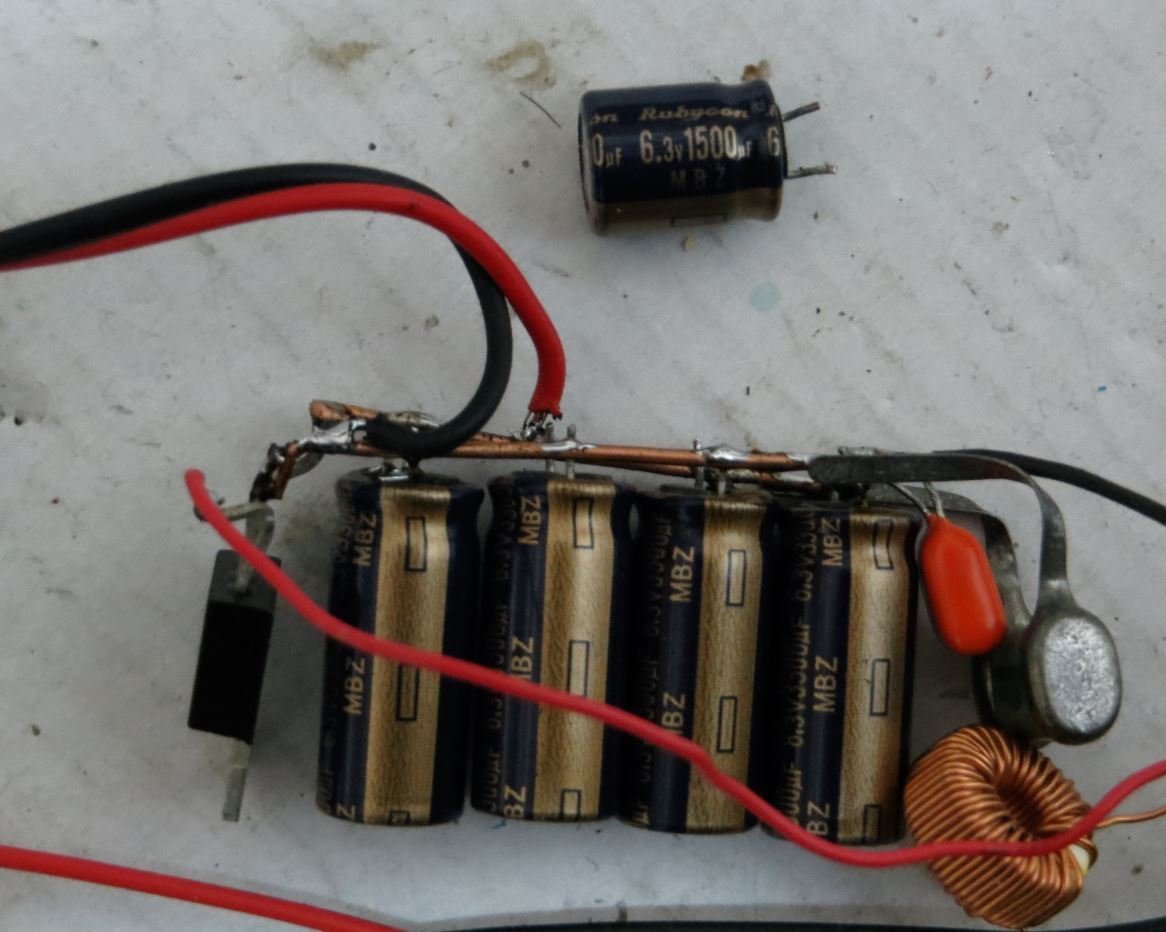

Попадались Только Рубикон MBZ   6.3 вольта, 10 вольт и  16 вольт. И только Б.У. ставились в очень дорогие материнские компьютерные платы. Реально высокочастотные конденсаторы...... Те, которые стояли близко к процессорам - все умерли от перегрева. Те которые стояли в холодной зоне - показывают очень высокие характеристики - САМЫЕ ВЫСОКИЕ для таких номиналов и и размеров. По звуку ОЧЕНЬ понравились. Покупал на толкучке старые комповые платы ради этих конденсаторов. А так их не встречал....

По аналогии , думаю BZ - тоже компьютерная серия.
