Recommended Posts

Posted
10 часов назад, ВКН сказал:

МКТ достаточно 1+1+1 (переворот верхней секции)

  То есть вы советуете фазоинверсный межкаскадный трансформатор сделать из трёх секций, не маловато или я неправильно понял?

Posted

Тема про SE.

Внутреннее ГИ-3 и 6с8с примерно 8к. Рассеивание такого трехсекционного МКТ вполне приемлемо. А вот емкость минимальна. Пара таких трансиков изготавливается за пару вечеров. Пропитывать не нужно.

Posted
11 часов назад, ВКН сказал:

МКТ достаточно 1+1+1 (переворот верхней секции).

Константин приветствую! Я правильно понял, вторичка между первичками? И главное, как соединять первички, началами или концами и как начала-концы идутв схему?

Posted

Три одинаковые секции. Верхняя в другом направлении вращения. Изоляция межсекционная минимум два слоя бумаги 0,1мм. Индуктивность должна быть достаточно большой (>70гн). Например на железе ШЛР20*32 надо не менее 5000/2500 витков.


Хотелось бы увидеть предполагаемую схему. Что-то тут не совсем гладко. Можно в личку.

  • Like (+1) 2
  • Thanks (+1) 2
Posted
1 час назад, ВКН сказал:

Три одинаковые секции. Верхняя в другом направлении вращения. Изоляция межсекционная минимум два слоя бумаги 0,1мм. Индуктивность должна быть достаточно большой (>70гн). Например на железе ШЛР20*32 надо не менее 5000/2500 витков.


Железо, получается, можно применить и от трансформаторов серии ТС-40

И Вы написали что верхняя обмотка, мотается в другом направлении вращения.

Это получается, что обе первички будут соеденены последвательно, но при этом будут к друг другу в противофазе, или я что-то не догоняю?

Posted
2 минуты назад, Виталий1982 сказал:

 начало первой с началом второй, так как для нее он будет концом.

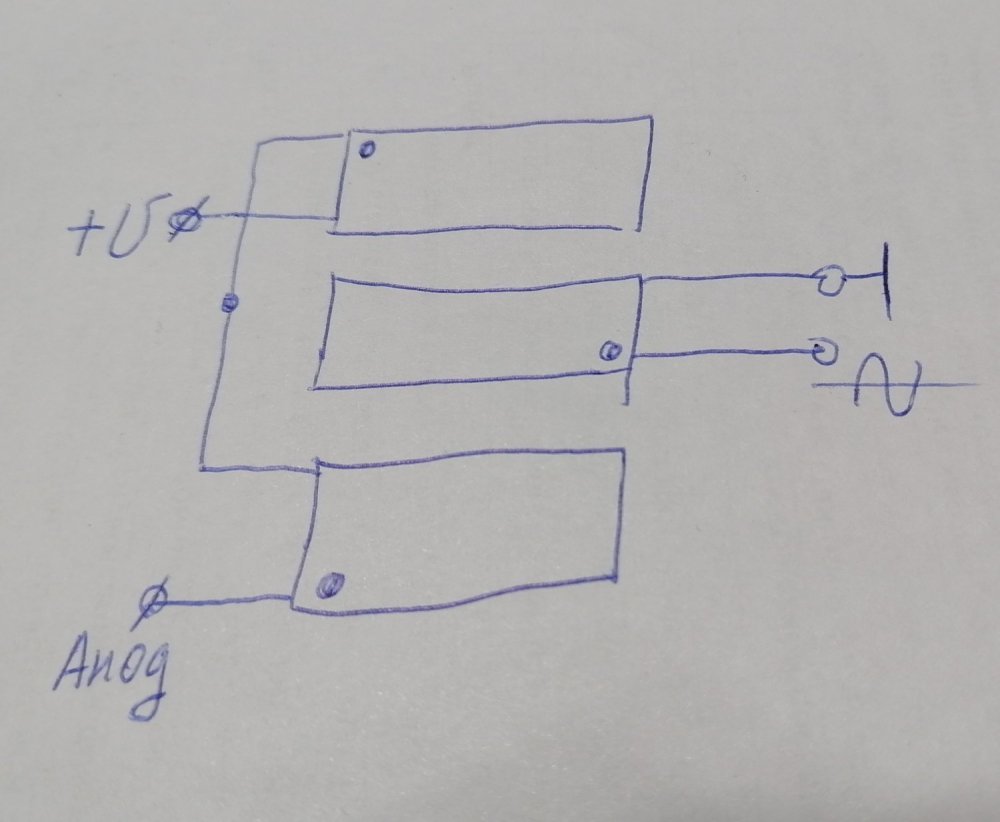

Нет. Именно так, как нарисовано! Конец первой с физическим концом (фактическим началом) верхней.

  • Like (+1) 1
Posted

Изоляция межкаскадника должна выдержать 570анодного+20смещения+50в сигнала на полож.полуволне.

Отзываю свои комментарии по МКТ про изоляцию 0,2мм и ненадобность пропитки.

Блок питания вызывает интерес!

  • Thanks (+1) 1
Posted

Блок питания если не на каменных диодах тоже интересен. В планах что-то подобное, хотя если первая лампа тоже ГИ-3 :smile-42:

Posted
9 минут назад, Константин сказал:




В сетки ВК по R=100om, в катоды по 0.1ом для контроля Iк. Только одно не понятно зачем, сначала повысить потом понизить, делал на подобии, входной ТР 1:2 включение автотрансформатор, МКТ 1:1.

  • Smile 1
Posted
59 минут назад, johnson1496 сказал:

Блок питания если не на каменных диодах тоже интересен. В планах что-то подобное, хотя если первая лампа тоже ГИ-3 :smile-42:

Евгений, хочу мост на 4х 6ц5с, чешу репу, двух накалов будет достаточно(они есть) или не менее 3х? Аноднная с отводами от 550 до 680В.

  • Like (+1) 1
Posted
1 час назад, Юрий_Б сказал:

В сетки ВК по R=100om, в катоды по 0.1ом для контроля Iк. Только одно не понятно зачем, сначала повысить потом понизить, делал на подобии, входной ТР 1:2 включение автотрансформатор, МКТ 1:1.

Понижение нужно, чтобы работать с сеточными токами выходной лампы. По резисторам, конечно, просто на схеме не показал. А зачем такой маленький сеточный в 1м каскаде 100ом?

Posted
43 минуты назад, Константин сказал:

В сетки ВК по R=100om, в катоды по 0.1ом для контроля Iк

ВК-выходной, ПК-предварительный, как то так. Не люблю раб. с сеточными.

Posted

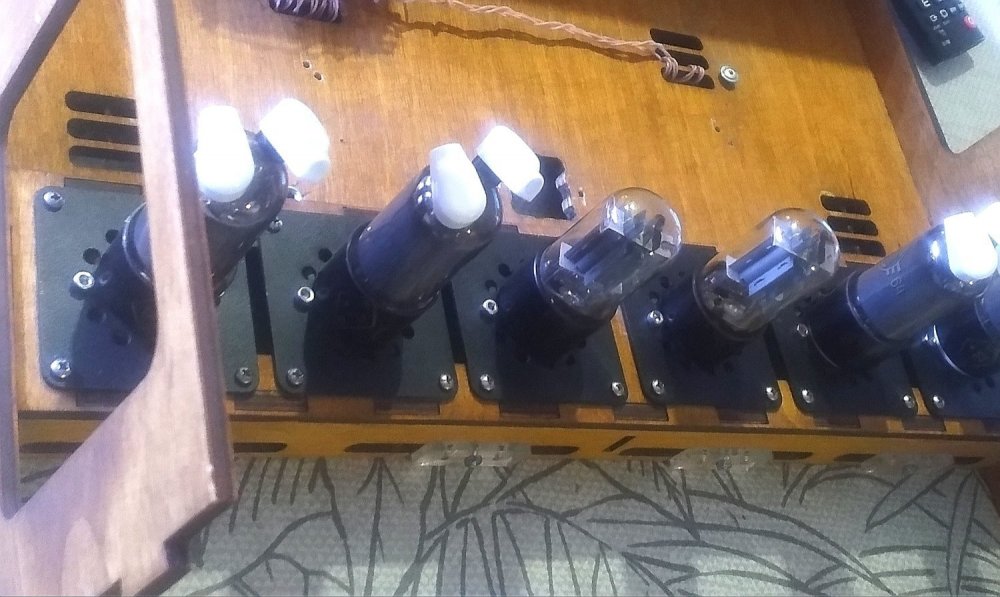

8 минут назад, Константин сказал:

Встал попрос с колпачками на цокольные выводы сетки и анода. Какой диаметр, от каких ламп подходят? И если у кого есть 12шт на продажу, скиньте в личку.

Подходят от 6П13С, 6П31С,6П36С,6Ж7,6Г7. Обычные китайские, маленькие, белые керамические. На али есть, да и на озоне тоже.


  • Like (+1) 1
Posted

Намотал первую секцию мкт 2700 витков провод 0.08 по меди. Ш16х20, пермаллой 50%Ni. Сопротивление секции получилось 700ом, т.е. с двух секций будет около 1600ом, ожидаемая индуктивность 100Гн. Не велико сопротивление для мкт. Или лучше взять провод 0.1?

Posted
18 минут назад, Константин сказал:

Намотал первую секцию мкт 2700 витков провод 0.08 по меди. Ш16х20, пермаллой 50%Ni. Сопротивление секции получилось 700ом, т.е. с двух секций будет около 1600ом, ожидаемая индуктивность 100Гн. Не велико сопротивление для мкт. Или лучше взять провод 0.1?

Можно спросить? Цель сделать именно мкт с подмагничиванием на пермаллое?

Posted
43 минуты назад, Алексей сказал:

Можно спросить? Цель сделать именно мкт с подмагничиванием на пермаллое?

Почему нет? У меня прекрасно работал мкт на таком же сердечнике с 16ма на 5687. 50% пермаллой вполне годится для этой цели.

Posted

Толщину прокладки у пермаллоя при  16 мА не помните. Я на наносплавах здорово потрахался, пока выставил, получилось 0,25 для 18 мА под 71 лампу, Ri примерно как у 5687.
