Оч. люблю разглядывать макеты, зачастую можно многое почерпнуть.

Вот над этим работаю уже пару лет, С.Б. охарактеризовал сие словами "крепкий макет" - ну да, на долговременное прослушивание для принятия решения. Этот конкретно слушался почти год, появились новые идеи, решил полностью переделать, вопрост пока остаются по драйверному каскаду.. новый вариант в процессе.

Вельми понеже желаю видеть ваши. Годятся любые, и самые безобразные тоже ))

(не знаю как добавить текст чтобы он был _после_ картинок: тов. Модераторы, сначала подумал разместить этот топик в "ламповом" разделе, но макеты могут быть трнзисторные.. а рано или поздно кто-то сделает усилок на микропроцессоре  )) В общем, если посчитаете нужным - переместите в соотв. раздел)






S11E12 Glowing Beauty.jpg

  • Like (+1) 5
Posted

Хорошо, понятно.
Вот ещё один "твёрдый макет", на прослушивании уже полгода+ (пока идёт работа над ПП), играет на переделанные Yamaha NS-30X (оригинальные в них остались только ящики, НЧ и фазоинверторы), это были предтечи ямаховской линейки мониторной акустики.

Это макет однотактника на 826-й, версия 2. Предыдущий был сделан на левых трансформаторах, в этом питающие (до)перемотаны "на как надо", а выходной сделан болеее-менее норм. Второй задачей этого макета является выяснить: а какой однотактник я хочу, на мосфете или на лампе?

Левый канал сделан по мотивам Гришина с первым каскадом SRPP на 6SN7 и с параллельным нагрузке дросселем. Кстати, Гришин вовсе не аффтор концепта, у Броски эта идея засветилась впервые аж в 2004-м, потом второй раз в 2012-м на более современных мосфетах. Статья Гришина опубликована в 2013-м, но где-то в интренетах упоминается, что изначальный вариант якобы фигурировал на "Российском Хай-Енде 2004". Я всё же склоняюсь к мысли, что первопроходцем был Броски, тем более что он скорее всего тоже какое-то время занимался макетированием ДО написания статьи.

Правый канал сделан на 826 прямонакале (у меня их есть 43-44 годов выпуска) с драйвером на 6KY8A. Выходной каскад в режиме сеточного тока драйвится КП.

Громкости выровнены, каждый выдаёт неискажёнки ~10 ватт, ОС в обоих каналах нет, и оба канала звучат ну очень похоже. Я тестировал подключение всеми возможными комбинациями, в моно режиме, разумеется, тоже. Первослушающий разницы не услышит. Но я, уже прислушавшись, на большой громкости их различаю: у мосфета стандартное клипирование "полочкой" на пиках НЧ, а ламповый как положено ограничивает сигнал округло. Что, не вдаваясь глубоко в теорийу, и есть "за что мы любим лампу": подпевает! в унисон ))

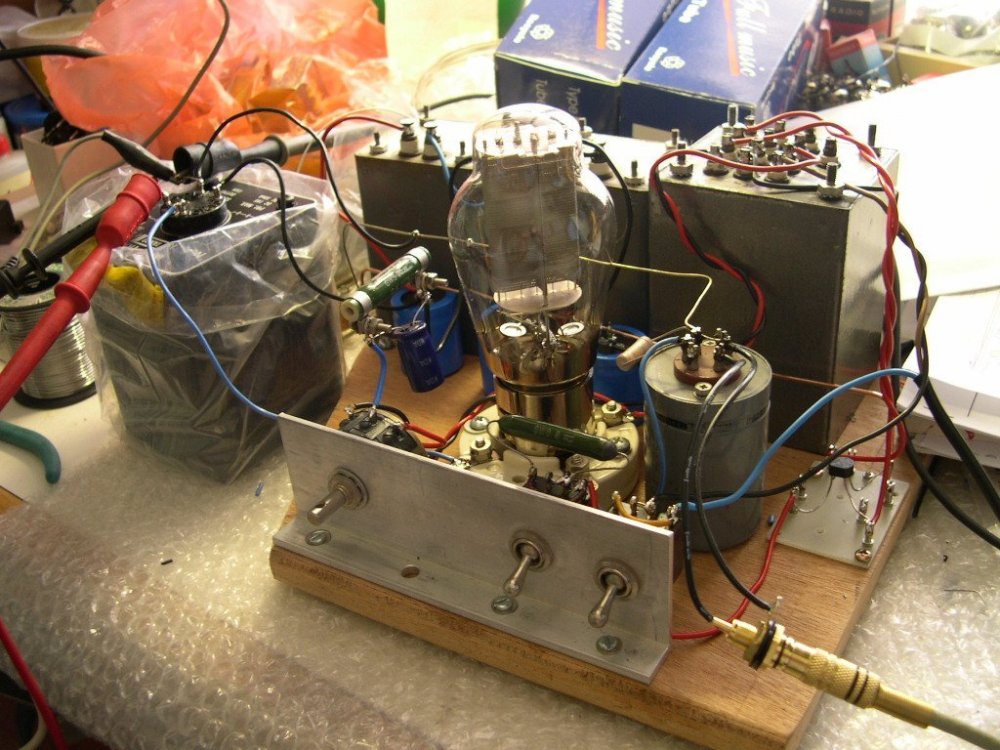

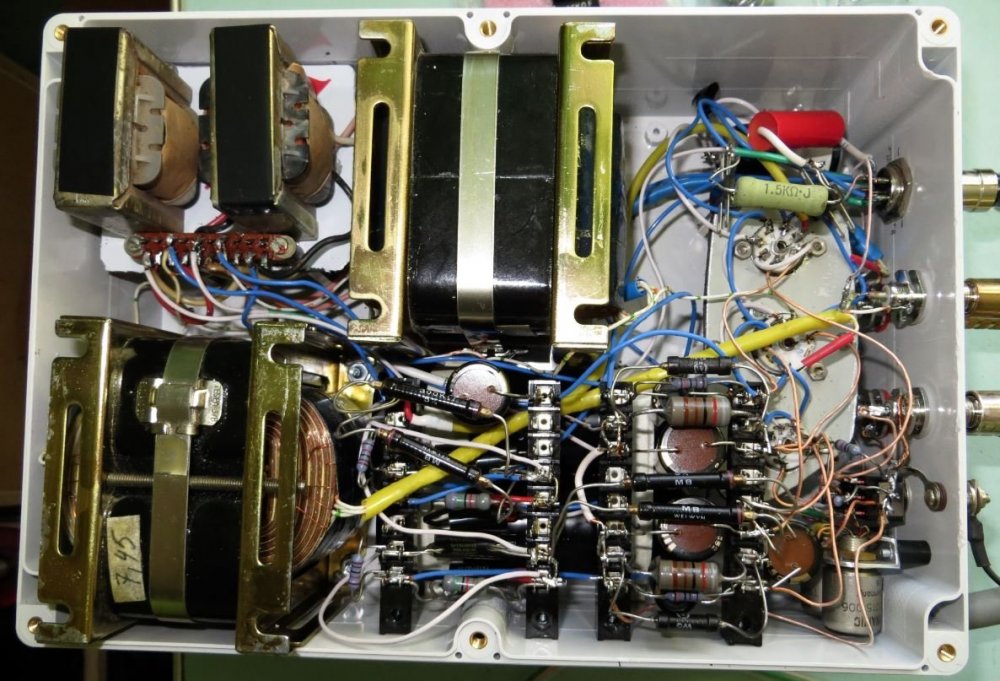

На первом фото как всё начиналось - нагрузочный дроссель слева и ТВЗ в электрокожухе справа. Затем компоненты добавлялись "по месту", и вот что в итоге получилось:






  • Like (+1) 6
Posted

Коллега... Такие макеты многим могут только сниться... Многие даже итоговое изделие делают в 1000 раз хуже...

Ваш макет можно смело оформлять в прозрачный корпус и на выставку эстетики...

  • Like (+1) 4
Guest Zampotech
Posted (edited)
10 hours ago, Климентий said:

Ваш макет можно смело оформлять в прозрачный корпус и на выставку эстетики...

Эти выставки называются выставками технопорно. Очень интересные выставки

Edited by Zampotech
Posted

Тогда вот вам жёсткий хардкор )) Назовём первые два фото "ненаши макеты", это рабочий процесс двух известнейших американских инженеров-схемотехников, Jim Williams и Bob Pease, кстати "лабораторные заметки Боба" - интересный, с юмором и весьма читабельный материал.

На следующем фото - идея камрадам как сделать удобный модульный макет из материалов из строймагаза.
На нижнем фото мой модульный макет Локиного Dual SE, но звук впечатления не произвёл и проект был заброшен, это фото ~2016 было на старом Аудиопортале.



Jim Williams workbench_7b.jpg

Bob Pease air-ball prototype.jpg

TubeLab breadboarding.jpg


  • Like (+1) 2
  • Cool (+1) 1
Posted

Jim Williams за просто так чинил осциллографы, на работе. Ему народ дохлые подкидывал а забирал целые.

- Да, были люди в наше время,
Не то, что нынешнее племя:


  • Like (+1) 2
  • Thanks (+1) 1
  • 2 weeks later...
Posted (edited)

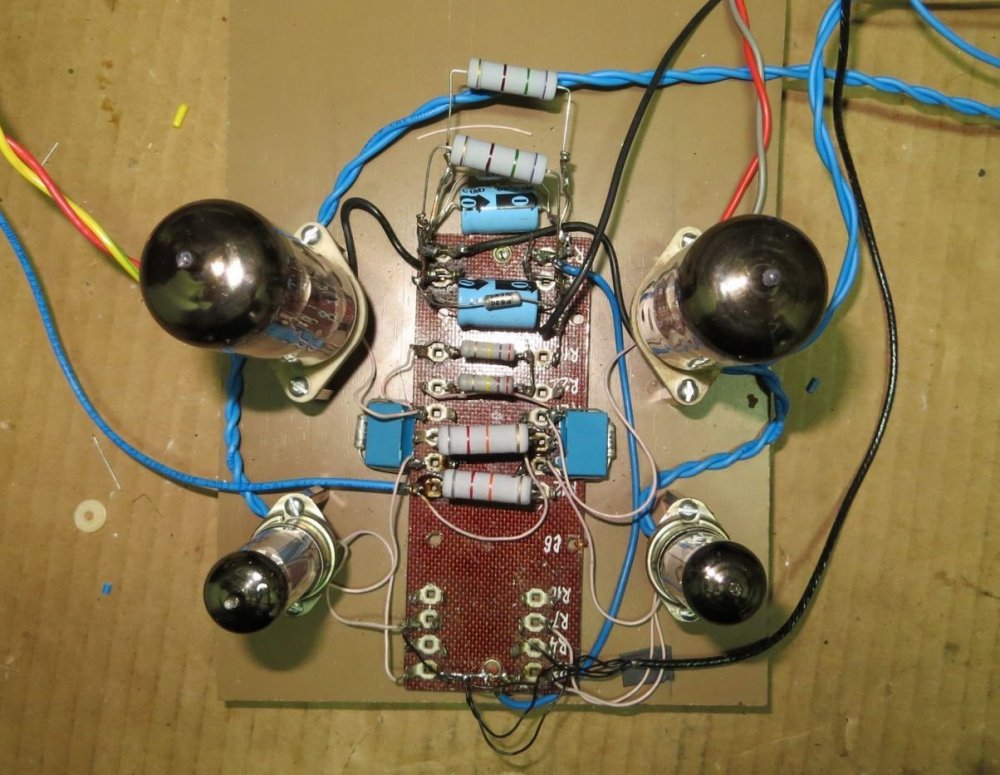

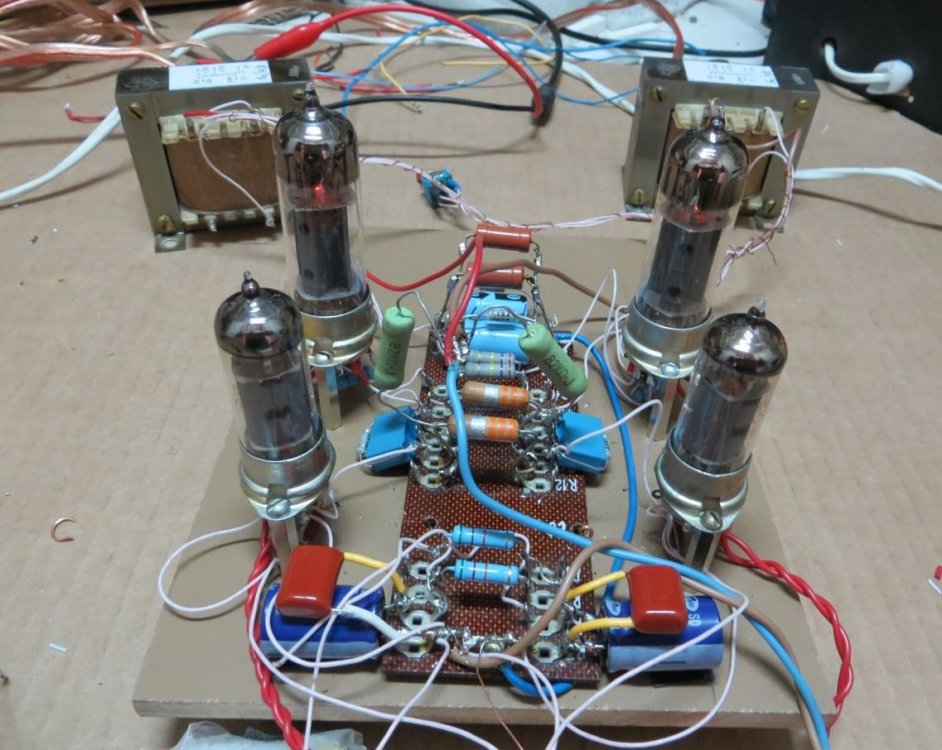

PP 6П14П - МКТ/ФИ - Г807

Г-807 - 6П14П _фото1.jpg

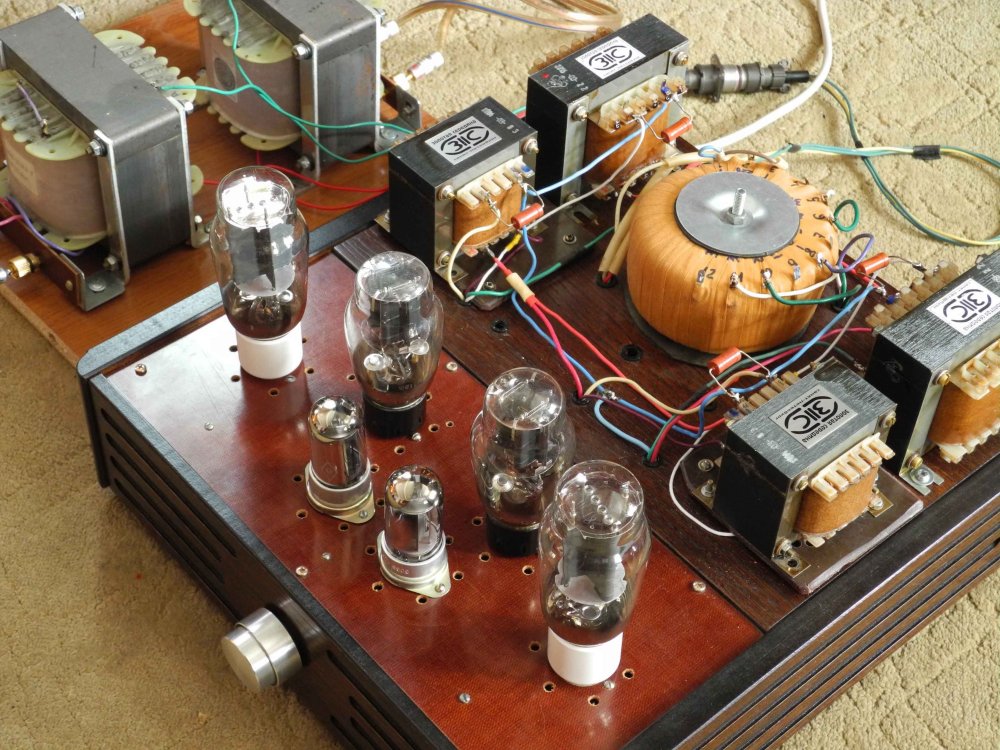

4п1л -_6с4с -_2а3

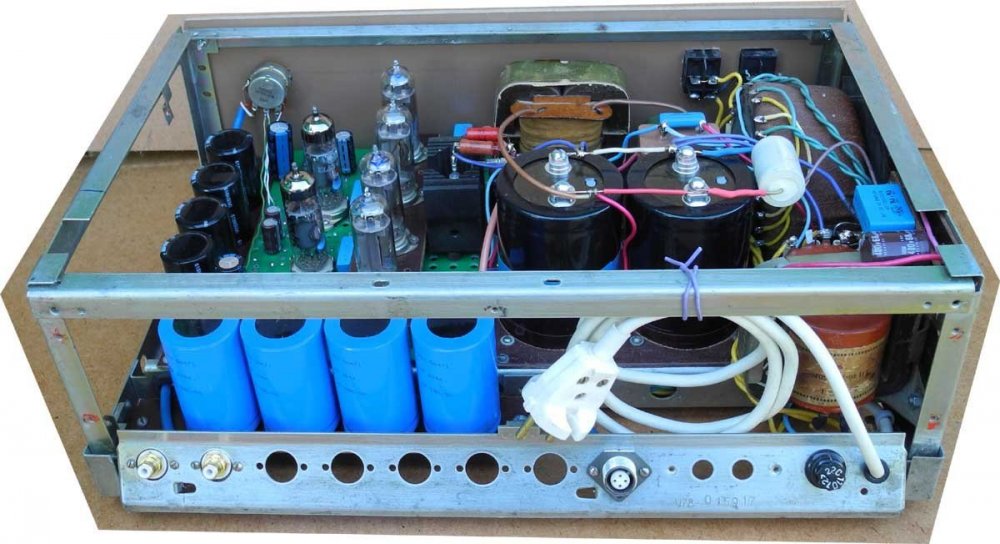

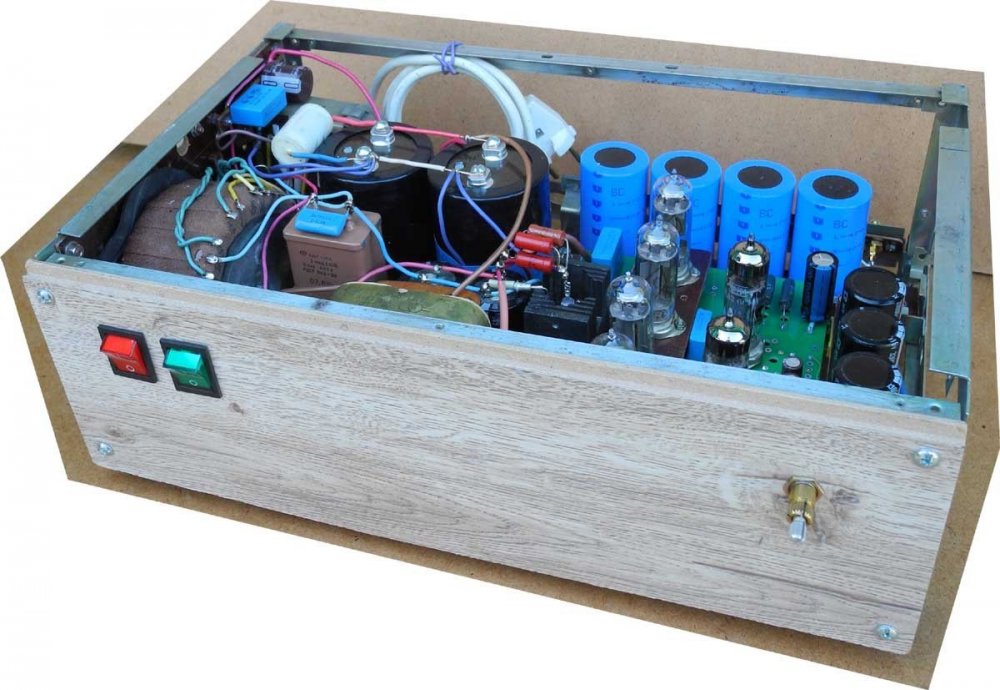

PSE EL83 - 2х6С19П

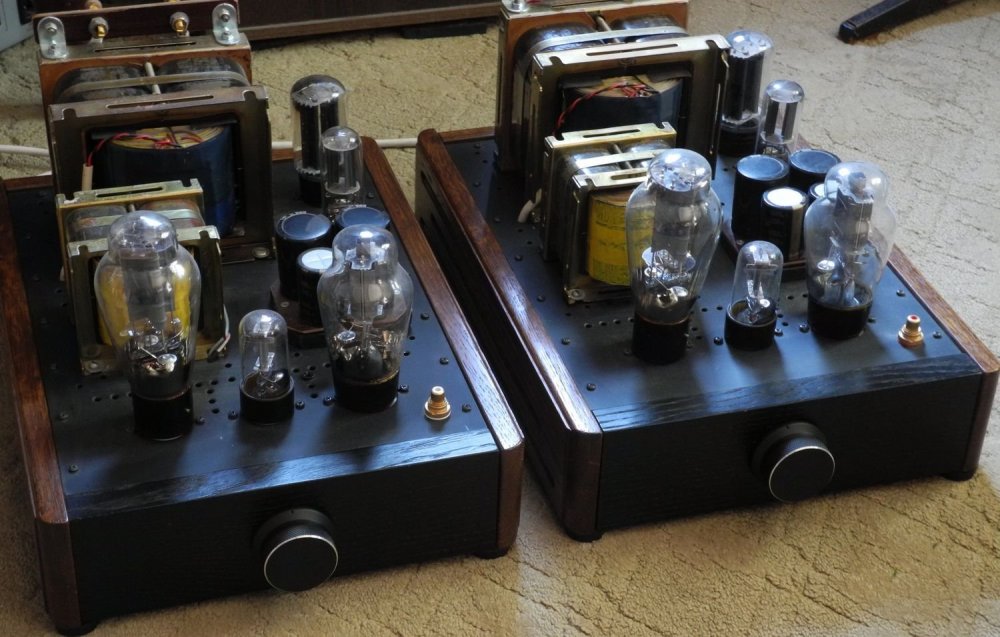

Моноблоки, после нескольких переделок фактически превратившиеся в макет

300В монобл_09.02.20.jpg

Edited by Сергей Ал.
  • Like (+1) 3
Posted

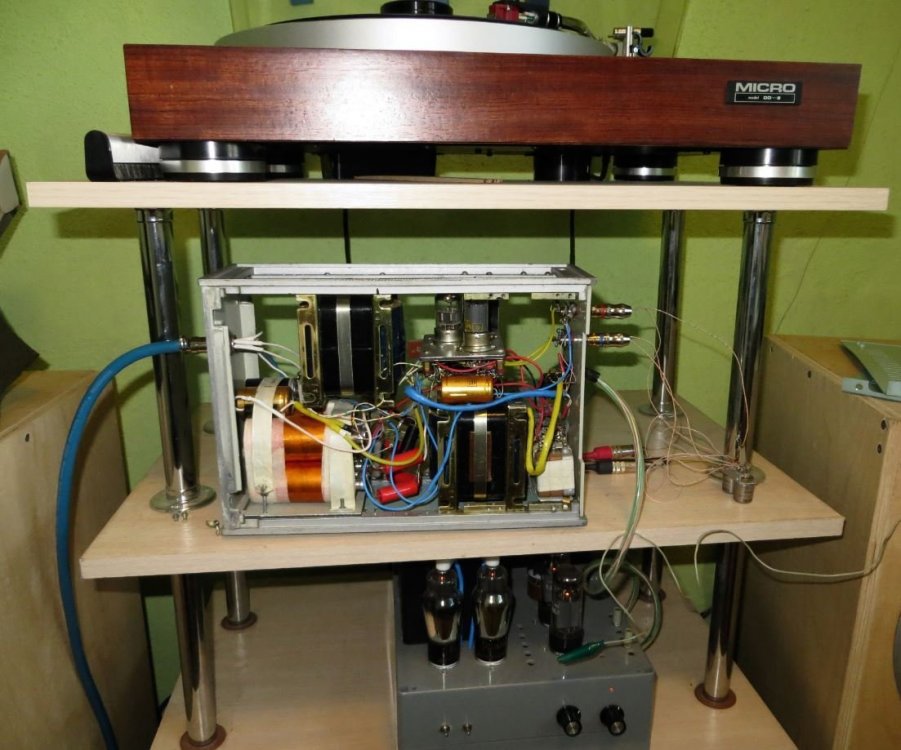

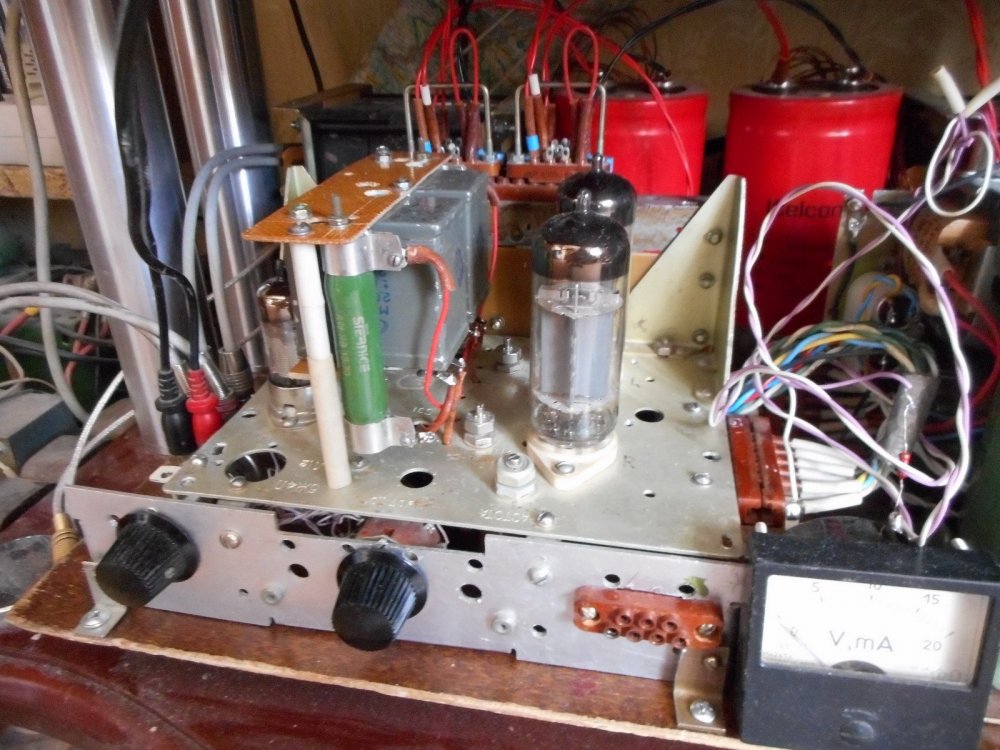

6Ж51П и 6П41С, обе в триоде, VR40CSE, 350 вольт 16000 мкФ, сейчас переходные стоят МКВ 2 мкФ 260 В. Если бы не друзья, которые водрузили макет в стойку, так и не смог бы послушать...



  • Like (+1) 4
Posted

О, да тут интересностей подвалило!.. всегда есть что почерпнуть.

845, гетинаксовые уголки со стойками - отлично, теперь их на пару алюм.уголков, и то что доктор прописал;
Сергей Ал., вы очень "в теме" ?
ALSS, разъёмы, так понимаю, для сравнения методом перетыка: "пока УхЪ звук не забыл", ну и общая компоновка чтоб удобно менять ТВЗ.



  • Like (+1) 1
Posted

По разъемам совершенно верно, хотя это больше въевшийся профессиональный подход - 22 года профессиональной разработки нестандартизованной измериловки, не считая прочего любительства.
Менять не только ТВЗ, но и конденсаторы - макет используется и для тренировки конденсаторов на напряжение 320 В и выше.
С ЗЯ на Танной Монитор Голд 10" трех с половиной ватт хватает в 12 кв. м.





  • Like (+1) 2
  • Smile 1
Posted

Какая прекрасная тема, выложу своих пару макетов



Это ОТЛ РР на 6528 тридах


Это однотактник, вернее двухтактник но без фи, так же ОТЛ, ну лампочка всем известна






а это питание этого ОТЛ от громадного газотрона


 Это макет цирклотронона, так же ОТЛ




все схемы есть в ветке ОТЛ



  • Like (+1) 8
Posted

Вот где реальное техно-порно! а вы говорите.. Agats, (смайл большого пальца куда-то пропал) вот как раз у вас по теме мноо-ого материала )) эт точно

Posted

а вот как это всё в корпус засунуть цивилизованно, ума не приложу...люди выкладывают и так всё красиво у всех, и внутри разводка...как начинаю я , так дикий колхоз :smile-03:

  • 3 weeks later...
Posted
В 02.06.2022 в 11:40, 845 сказал:

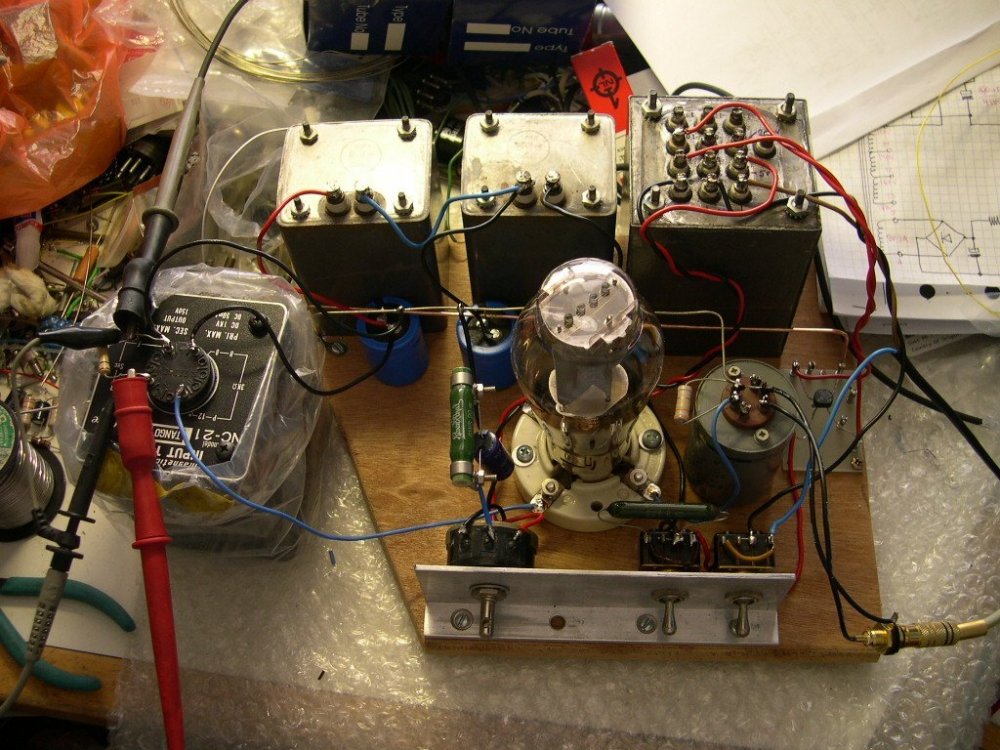

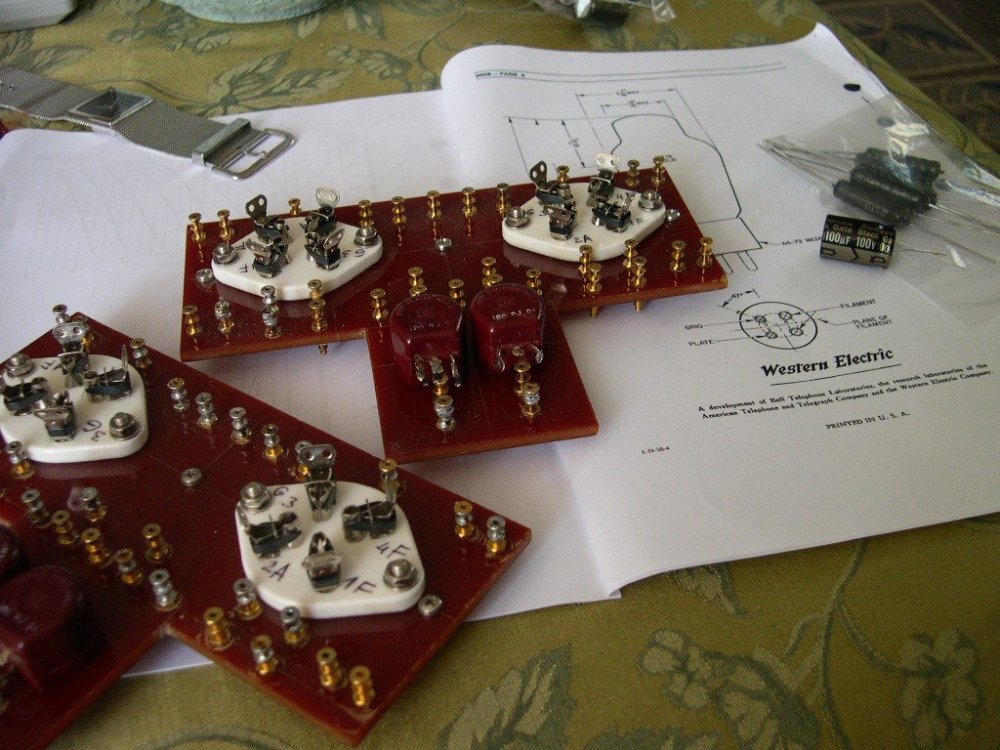

Picture 190.jpg

Господа, а где такие пистоны купить? И как они вкручиваются что ли, как держаться?

Posted
2 hours ago, Agats said:

Господа, а где такие пистоны купить? И как они вкручиваются что ли, как держаться?

Agats, эти штуки называются turret или turret lug, в ламповую эру на них собиралась аппарарура подороже и военная, гитарники практически все. По-нашему они назывались "пистоны", "стойки".. как-то ещё. Они завальцованы в стеклотекстолит.
Не думаю что ими стОит чрезмерно увлекаться кроме как в макетах, но лучше всего они годятся в обвязку выходных ламп, где нагреваются катодные резисторы и анодное/сеточное, собссна мы поэтому и видим их вокруг 4-pin панелек.
Вот на фото у меня аутентичные и новодел на тёмно-жёлтом СТ. Я так понимаю у вас есть возможность покупать на ыБэе - я беру в нашем всенародном GD-Parts, на алике GDP наверное тоже есть?


  • Like (+1) 2
Posted
4 минуты назад, Сергей Витальевич сказал:

Вот такие монтажные планки сегодня точно видел в продаже на Али.

Я  их использую, Улдыс, кстати, тоже.:smile-11:

  • Like (+1) 1
Posted

Я еще использую одиночные пины, скажем панельку ламповую вставил, и тут же на этот болт накрутил такой контакт пин, он изолирован, советские кажется.. было много, везеде понаставил, теперь нету.
